для какой цели служит устанавливаемый внутри нактоуза магнитного компаса девиационный прибор

Нактоуз. Девиационный прибор

Нактоуз (гол. nachthuis ), навигационное устройство для установки котелка корабельного (судового) магнитного компаса на необходимой высоте и размещения компенсаторов девиации, вспомогательных и регулировочных устройств. Внутри нактоуза находится девиационный прибор, устройство для уничтожения полукруговой и креновой девиации магнитного компаса. Представляет собой медную трубу, установленную вертикально в нактоузе под чувствительным элементом компаса. Внутри трубы подвешен креновой магнит, а по наружным ее стенкам можно передвигать и закреплять в желаемом положении каретки с гнездами для горизонтальных, продольных и поперечных магнитов – уничтожителей. В современном девиационном приборе применяются каретки, которые можно не только перемещать по трубе, но и вращать их в горизонтальной плоскости.

Мы с вами прекрасно знаем, что если к магниту поднести металлический предмет (черный металл), то стрелка магнитного компаса будет отклоняться и компас будет показывает не точное направление. А как быть, если все суда (морские, речные, воздушные) полностью изготовлены из металла? Какое направление будет показывать стрелка магнитного компаса? Для этого и нужен девиационный прибор для устранения девиации магнитного компаса. Девиация (от латинского deviatio – отклонение), отклонение оси чувствительного элемента компаса от плоскости меридиана под воздействием внешних сил (инерции, намагниченного железа и т.д.). Девиацию магнитного компаса различают креновую, полукруговую, постоянную, четвертной и электромагнитную.

Креновая девиация обусловлена изменением магнитных сил, возбуждением корабля железом, при постоянном крене и (или) дифференте, а также при качке корабля. Уничтожение производится креновым магнитом девиационного прибора, расположенного внутри трубы девиационного прибора в нактоузе (смотри выше).

Полукруговая девиация вызывается магнитными силами, возбуждаемых постоянным магнетизмом твердого в магнитом отношении корабельного железа и индуктивным магнетизмом мягких в магнитном вертикальных брусков корабельного железа. Они создают продольную силу, действующую вдоль диаметральной плоскости корабля и достигающую максимума на магнитных курсах 90 и 270 градусов, и поперечную силу, имеющую наибольшее значение на магнитных курсах 0 и 180 градусов. Уничтожение девиации проводится продольными и поперечными магнитами – уничтожателями девиационного прибора на 4-х главных курсах.

Постоянная девиация вызывается магнитной силой возбуждаемой несимметрично расположенными относительно компаса горизонтальными брусками, не зависит от курса корабля и магнитной широты его места. Девиация обычно мала и уничтожается поворотом нактоуза или котелка компаса.

Четвертная девиация обусловлена магнитной силой, возбуждаемая индуктивным магнетизмом мягких в магнитном отношении горизонтальных брусков корабельного железа. Уничтожается с помощью мягкого железа, помещенного в непосредственной близости от чувствительного элемента компаса.

Электромагнитная девиация вызывается действием магнитного поля электрического тока и магнитного поля. Основными источниками являются размагничивающие устройства корабля и аккумуляторные батареи. Уничтожается с помощью электромагнитных компенсаторов, устанавливаемых под чувствительным элементом компаса.

Этот очень важный девиационный прибор и находится внутри нактоуза.

1. Военно-морской словарь, главный редактор Главнокомандующий Военно-Морским Флотом адмирал флота Чернавин В. Н., М.: Военное издательство, 1990.

2. Корабли и мореплавание. Серия наглядных словарей, Лондон, Нью-Йорк, Штутгарт, Москва: Дорлинг Киндерсли, 2000.

Источник

Уничтожение девиации магнитного компаса.

Магнитная система чувствительного элемента морского магнитного компаса состоит не из

одной стрелки, а из одной или нескольких пар постоянных магнитов, которые называются

компасными стрелками. Компасные стрелки располагаются параллельно друг другу

одноименными полюсами в одну сторону и жестко скрепляются между собой. Такая магнитная система обеспечивает компенсацию так называемых девиаций высшего порядка и придает чувствительному элементу необходимые динамические качества.

Для уничтожения других видов девиации компенсируют магнитное поле судна в том месте, где установлен компас, искусственно создавая с помощью постоянных магнитов и брусков мягкого железа такие магнитные силы, которые равны по величине и противоположны по направлению силам, вызывающим девиацию. В этом и заключается принцип уничтожения девиации.

В прямом положении судна девиация магнитного компаса является результатом действия на компас пяти магнитных сил: А’, В’, С’, D’ и Е’. Эти силы имеют различное происхождение и производят неодинаковую по характеру девиацию: постоянную, полукруговую и четвертную.

Силы А’ и D’, Е’, вызывающие постоянную и четвертную девиацию, происходят от продольного и поперечного мягкого в магнитном отношении судового железа.

Силы В’ и С’ вызывающие полукруговую девиацию, происходят главным образом от твердого в магнитном отношении судового железа (составляющие Р и Q) и частично от мягкого в магнитном отношении судового железа (составляющие сZ и fZ), расположенного

Порядок девиационных работ обусловлен следующими причинами. Для уничтожения

четвертной девиации применяются бруски мягкого в магнитном отношении железа, которые устанавливаются в непосредственной близости от компаса. Однако это железо, как и любое железо, не является абсолютно мягким в магнитном отношении и обладает некоторой долей постоянного магнетизма. Следовательно, установкой брусков мягкого железа уничтожается четвертная девиация, но вводится полукруговая и креновая девиации. Поэтому креновую и полукруговую девиацию уничтожают после четвертной.

Креновая девиация уничтожается при помощи так называемого кренового магнита,

помещенного вертикально в трубе девиационного прибора. Если ось кренового магнита не

строго перпендикулярна плоскости картушки компаса или не проходит через центр картушки, то этот магнит, уничтожая креновую девиацию, вводит полукруговую. Поэтому полукруговую девиацию надо уничтожать после креновой.

Чаще всего на судне приходится уничтожать полукруговую девиацию совместно с креновой, так как обе они часто изменяются.

Ни одним из способов девиацию нельзя уничтожить до нуля. Поэтому после уничтожения

девиации необходимо составить таблицу остаточной девиации и пользоваться ею для

исправления показаний магнитного компаса.

Остаточная девиация.

Ни один из применяемых на практике способов уничтожения девиации магнитного компаса не обеспечивает абсолютно полного ее устранения. Даже после очень тщательного уничтожения у компаса сохраняется остаточная девиация.

Способы маневрирования при уничтожении девиации магнитного компаса.

Уничтожение полукруговой, четвертной и креновой девиаций и определение остаточной

Если уничтожение девиации или её определение производится после длительной стоянки в

порту на одном курсе, то до начала девиационных работ следует описать одну-две

циркуляции, давая машине переменные хода. Девиационные работы следует выполнять на

среднем или малом ходу. Производить пеленгования и сличение на циркуляции недопустимо.

Во время пеленгования необходимо следить за горизонтальностью котелка.

Определение и вычисление коэффициентов и таблицы девиации следует производить с

При правильной установке котелка в нактоузе отсчет 0° по азимутальному кругу должен быть обращен в корму.

Способы уничтожения девиации магнитного компаса.

Полукруговая девиация.

Способ Эри является одним из наиболее распространенных способов уничтожения

полукруговой девиации. При уничтожении полукруговой девиации способом Эри силы В’ и С’ компенсируйте на четырех главных магнитных курсах по девиациям, наблюденным на этих курсах. Основными достоинствами этого способа является простота его применения и высокая точность результатов. Этот способ не требует вспомогательных приборов и поэтому применим для компасов любых систем.

Однако способ Эри имеет некоторые недостатки. При работе способом Эри приходится

ложиться на магнитные курсы и на каждом из них определять девиацию, что возможно лишь при наличии на берегу створа или в крайнем случае отдаленного ориентир.

Чертвертная девиация.

Для того чтобы уничтожить четвертную девиацию, необходимо компенсировать сил которая эту девиацию вызывает т.е. силу D’. Этого можно достигнуть с помощью компенсаторов из мягкого железа трех видов: продольных брусков, поперечных брусков и шаров. Компенсаторы устанавливают на верхнем основании нактоуза. Для выбора какой компенсатор из трех является наиболее приемлемым для практических целей, надо сравнить такие их качества, как компактность, удобство в обращении, простоту изготовления.

Источник

Для какой цели служит устанавливаемый внутри нактоуза магнитного компаса девиационный прибор

Для обеспечения безопасности плавания, контроля за движением судна и его местонахождением относительно береговых предметов в судовождении применяются различные навигационные приборы и инструменты:

а) для определения направлений — компасы, пеленгаторы;

б) для определения скорости хода судна и пройденного им расстояния — лаги (ручные, механические и т. д.);

в) для определения глубины моря — лоты (ручные, механические и эхолоты);

г) угломерные инструменты (секстаны), часы, бинокли, оптические дальномеры;

д) инструменты для работы на карте — транспортир штурманский, линейка параллельная, циркуль, протрактор, грузики для карт.

Для маломерных судов основными навигационными приборами являются магнитные компасы, ручные лаги, лоты, прокладочный инструмент, бинокль и часы.

§ 30. Магнитные компасы.

1. Назначение и принцип действия.

Компасом называют навигационный прибор, предназначенный для определения курса судна и направлений на различные береговые или плавучие предметы, находящиеся в поле зрения судоводителя.

Компас используется также для определения направления ветра и дрейфа судна. По показанию магнитного компаса производится управление судном, с его помощью определяют пеленги на береговые предметы.

Обычно магнитный компас устанавливается на высоком открытом месте в диаметральной плоскости судна.

В магнитном компасе использовано свойство магнитной стрелки устанавливаться своими концами в направлении действующего на нее магнитного поля.

На стрелку судового компаса, кроме магнитного поля земли, действует также магнитное поле, создаваемое на судне железным корпусом и железными предметами оборудования. Под действием этих двух сил магнитная стрелка устанавливается в плоскости компасного меридиана.

Магнитный компас подвержен влиянию и других внешних сил, возникающих при качке, поворотах судна, которые выводят стрелку из устойчивого положения. На стрелку компаса влияет также вибрация корпуса от работы двигателя.

У морских * магнитных компасов роль стрелки выполняет система из четырех, шести и более тонких магнитов, помещенных в котелок с жидкостью, обеспечивающей быстрое гашение колебаний магнитной системы.

* У компасов, которыми пользуются на суше, в том числе и туристских, шкала с градусным делением нанесена на корпусе компаса. Такой компас, установленный на судне, будет вращаться вместе с судном и шкалой отсчета.

Воздушный поплавок поддерживает магнитную систему на плаву, что обеспечивает минимальное трение в точке подвеса. Морской магнитный компас снабжен специальным устройством — девиационным прибором, уменьшающим воздействие на магнитную систему компаса магнитного поля железного корпуса судна. С помощью карданового подвеса обеспечивается горизонтальное положение котелка во время качки, крена и дифферента.

2. Устройство 127-миллиметрового магнитного компаса марки ГУ.

Морской магнитный 127-миллиметровый компас состоит из картушки, котелка, заполненного компасной жидкостью, пеленгатора, нактоуза. Для защиты в непогоду и для освещения картушки ночью имеется устройство, названное шаровым осветительным прибором.

Рис. 62 Картушка магнитного компаса: 1 — магнитные стрелки; 2 — картушка; 3 — поплавок

Картушка (рис. 62) является основной частью компаса. Она состоит из системы магнитных стрелок, поплавка с латунным ободком и диска со шкалой. Магнитная система состоит из шести стрелок. Поплавок изготовляется из тонкой листовой латуни. К нему припаиваются стрелки, помещенные в латунные пеналы.

Поплавок уменьшает вес картушки и снижает давление на шпильку. Вдоль вертикальной оси поплавка сделано сквозное отверстие для топки, изготовленной из сапфира или агата. Своим нижним вогнутым основанием она соприкасается с острием компасной шпильки.

Котелок (рис. 63) представляет собой латунный резервуар, разделенный на две камеры: верхнюю — основную и нижнюю — дополнительную. В центре дна верхней камеры установлена латунная колонка со сквозным отверстием внутри.

На верхнюю часть колонки на резьбе посажена компасная шпилька с напаянным на конце кусочком иридия. Внутри верхней камеры установлены две курсовые нити.

Носовая курсовая черта служит индексом для отсчета курса судна. Внутренняя часть камеры окрашена в белый цвет. Дополнительная камера предназначена для компенсации объема жидкости при изменении температуры. Дном дополнительной камеры является тонкая латунная гофрированная диафрагма.

При увеличении объема жидкости латунная диафрагма прогибается вниз, увеличивая объем нижней камеры. В среднюю часть диафрагмы вставлено небольшое световое стекло с отверстием посредине, закрытым пробкой. Через это отверстие производится замена или затачивание шпильки.

Снизу картушка освещается электрической лампочкой, ввернутой в гнездо донной части котелка. Сверху котелок закрывается толстым стеклом, установленным на резиновой прокладке. Стекло закрепляется латунным азимутальным кольцом, разбитым на градусы от 0 до 360. По шкале азимутального кольца определяются курсовые углы видимых предметов с помощью пеленгатора.

Нулевое деление шкалы азимутального круга смещено от диаметральной плоскости судна влево на 30° для удобства пользования пеленгатором. В нижней части котелка имеется свинцовый груз, удерживающий плоскость азимутального круга котелка в горизонтальном положении.

Котелок заполнен компасной жидкостью из 43% раствора этилового спирта. Доливка компасной жидкости производится через боковое отверстие в нижней камере котелка. Кардановый подвес позволяет котелку сохранять горизонтальное положение при качке.

Рис. 63. 127-миллиметровый компасный котелок с донным освещением системы ГУ: 1 — отражатель света; 2 — шпилька; 3—магнитные стрелки; 4 — курсовая черта; 5 — карданное кольцо; 6 — цапфа; 7—картушка; 8 — топка; 9 — поплавок; 10 — стекло; 11 — азимутальный круг; 12 — резиновая прокладка; 13—верхняя камера; 14 — нижняя камера; 15 — диафрагма; 16 — световое окно; 17 — кольцо для вытаскивания патрона; 18 — патрон; 19 — электрическая лампочка

Пеленгатор (рис. 64) служит для определения направления на видимые предметы. Он состоит из основания, предметной и глазной мишеней, чашки для установки дефлектора.

Основание пеленгатора изготовляется в виде крестовины или кольца. Пеленгатор ставится на азимутальном кольце компаса и поворачивается на нем в любом нужном направлении. Слева от глазной мишени расположен индекс для снятия отсчета с азимутального круга.

Предметная мишень — это рамка, укрепленная на шарнире. Вдоль рамки натянута медная проволока — прицельная нить предметной мишени. Предметная мишень снабжена темным откидным зеркалом, которое необходимо для пеленгования небесных светил.

Чашка входит в комплект пеленгатора и служит для установки на нее прибора — дефлектора при производстве девиационных работ. При работе с пеленгатором судоводитель должен помнить, что призма дает отсчет шкалы в перевернутом изображении (справа налево).

Нактоуз (рис 65) представляет собой шкафчик с открывающейся в корму дверцей. Устанавливается и крепится к палубе на деревянной подушке. В нактоузе помещается девиационный прибор, предназначенный для уничтожения девиации.

В верхнем части снаружи нактоуза размещены бруски, шары мягкого железа и магниты-уничтожители, предназначенные для компенсации девиации. На верхнем основании нактоуза укреплена латунная шейка с пружинным подвесом, на который подвешивается компас с карданным кольцом.

Рис 64. Пеленгатор 127-миллиметрового компаса: 1 — стойка для проворачивания пеленгатора; 2—индекс; 3 — чашка пеленгатора; 4 — откидное зеркало; 5 — пеленгаторная нитка; 6 — предметная мишень; 7 — глазная мишень; 8 — откидной щиток; 9 — щель для дневного пеленгования; 10 — призма, 11 — откидной щиток призмы; 12—винтики, крепящие оправу призмы; 13 — цветные стекла; 14 — лапки

Шаровой осветительный прибор (рис. 66) предназначен для освещения котелка компаса в случае отсутствия донного электрического освещения.

С обеих сторон прибора вставлено по одному масляному фонарю. Кроме фонарей, в устройстве осветительного прибора предусмотрена электрическая лампочка.

Пеленгование предметов с осветительным прибором производится через открывающиеся окна. Большое окно должно быть обращено к наблюдателю.

Кроме осветительного прибора, может использоваться бра со щелевым отверстием и лампой внутри.

Источник

Устройство 127-миллиметрового магнитного компаса марки ГУ

Морской магнитный 127-миллиметровый компас состоит из картушки, котелка, заполненного компасной жидкостью, пеленгатора, нактоуза. Для защиты в непогоду и для освещения картушки ночью имеется устройство, названное шаровым осветительным прибором.

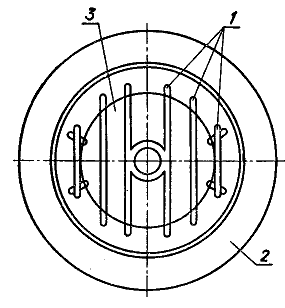

Рис. 8. Картушка магнитного компаса: 1 — магнитные стрелки; 2 — картушка; 3 — поплавок

Котелок (рис. 9) представляет собой латунный резервуар, разделенный на две камеры: верхнюю — основную и нижнюю — дополнительную. В центре дна верхней камеры установлена латунная колонка со сквозным отверстием внутри. На верхнюю часть колонки на резьбе посажена компасная шпилька с напаянным на конце кусочком иридия. Внутри верхней камеры установлены две курсовые нити. Носовая курсовая черта служит индексом для отсчета курса судна. Внутренняя часть камеры окрашена в белый цвет. Дополнительная камера предназначена для компенсации объема жидкости при изменении температуры. Дном дополнительной камеры является тонкая латунная гофрированная диафрагма. При увеличении объема жидкости латунная диафрагма прогибается вниз, увеличивая объем нижней камеры. В среднюю часть диафрагмы вставлено небольшое световое стекло с отверстием посредине, закрытым пробкой. Через это отверстие производится замена или затачивание шпильки. Снизу картушка освещается электрической лампочкой, ввернутой в гнездо донной части котелка. Сверху котелок закрывается толстым стеклом, установленным на резиновой прокладке. Стекло закрепляется латунным азимутальным кольцом, разбитым на градусы от 0 до 360. По шкале азимутального кольца определяются курсовые углы видимых предметов с помощью пеленгатора. Нулевое деление шкалы азимутального круга смещено от диаметральной плоскости судна влево на 30° для удобства пользования пеленгатором. В нижней части котелка имеется свинцовый груз, удерживающий плоскость азимутального круга котелка в горизонтальном положении. Котелок заполнен компасной жидкостью из 43% раствора этилового спирта. Доливка компасной жидкости производится через боковое отверстие в нижней камере котелка. Кардановый подвес позволяет котелку сохранять горизонтальное положение при качке.

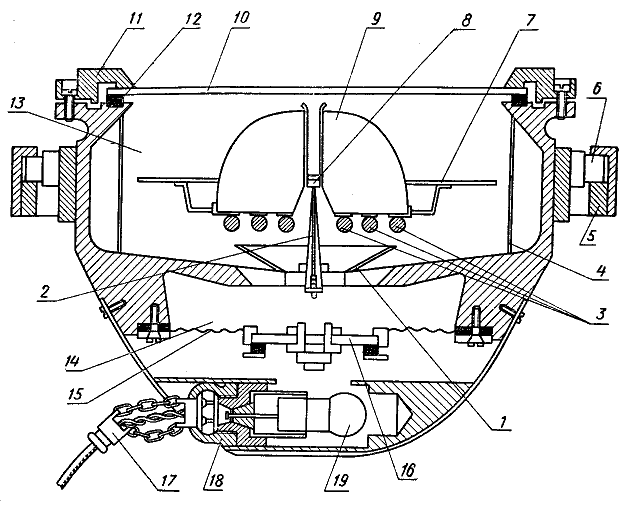

Рис. 9. 127-миллиметровый компасный котелок с донным освещением системы ГУ: 1 — отражатель света; 2 — шпилька; 3—магнитные стрелки; 4 — курсовая черта; 5 — карданное кольцо; 6 — цапфа; 7—картушка; 8 — топка; 9 — поплавок; 10 — стекло; 11 — азимутальный круг; 12 — резиновая прокладка; 13—верхняя камера; 14 — нижняя камера; 15 — диафрагма; 16 — световое окно; 17 — кольцо для вытаскивания патрона; 18 — патрон; 19 — электрическая лампочка

Пеленгатор (рис. 10) служит для определения направления на видимые предметы. Он состоит из основания, предметной и глазной мишеней, чашки для установки дефлектора. Основание пеленгатора изготовляется в виде крестовины или кольца. Пеленгатор ставится на азимутальном кольце компаса и поворачивается на нем в любом нужном направлении. Слева от глазной мишени расположен индекс для снятия отсчета с азимутального круга. Предметная мишень — это рамка, укрепленная на шарнире. Вдоль рамки натянута медная проволока — прицельная нить предметной мишени. Предметная мишень снабжена темным откидным зеркалом, которое необходимо для пеленгования небесных светил.

Нактоуз (рис 11) представляет собой шкафчик с открывающейся в корму дверцей. Устанавливается и крепится к палубе на деревянной подушке. В нактоузе помещается девиационный прибор, предназначенный для уничтожения девиации. В верхнем части снаружи нактоуза размещены бруски, шары мягкого железа и магниты-уничтожители, предназначенные для компенсации девиации. На верхнем основании нактоуза укреплена латунная шейка с пружинным подвесом, на который подвешивается компас с карданным кольцом.

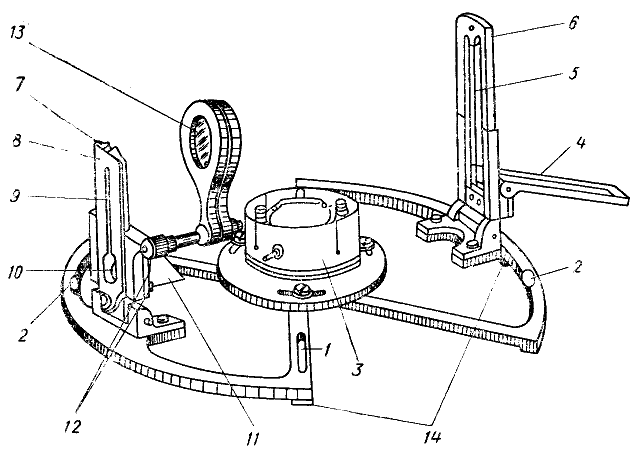

Рис 10. Пеленгатор 127-миллиметрового компаса: 1 — стойка для проворачивания пеленгатора; 2—индекс; 3 — чашка пеленгатора; 4 — откидное зеркало; 5 — пеленгаторная нитка; 6 — предметная мишень; 7 — глазная мишень; 8 — откидной щиток; 9 — щель для дневного пеленгования; 10 — призма, 11 — откидной щиток призмы; 12—винтики, крепящие оправу призмы; 13 — цветные стекла; 14 — лапки

Шаровой осветительный прибор (рис. 12) предназначен для освещения котелка компаса в случае отсутствия донного электрического освещения. С обеих сторон прибора вставлено по одному масляному фонарю. Кроме фонарей, в устройстве осветительного прибора предусмотрена электрическая лампочка. Пеленгование предметов с осветительным прибором производится через открывающиеся окна. Большое окно должно быть обращено к наблюдателю. Кроме осветительного прибора, может использоваться бра со щелевым отверстием и лампой внутри.

Источник

Устройство магнитных компасов

Конструктивно МК в значительной степени схожи, поэтому устрой­ство отдельных его узлов рассмотрим на примере компаса КМО-Т.

Котелоккомпаса (рис. 1.) состоит из корпуса, сверху и снизу закры­того прозрачными стеклянными крышками 1 и 2. Внутренняя полость котелка разделена стеклянным диском 3 на две части (камеры) – верхнюю 6 и нижнюю 9. В верхней части находится картушка 10 и шпилька 5. Магнитная система картушки состоит из трех пар стержневых маг­нитов 3. Градусные деления, цифры и обозначения выполнены в виде сквоз­ных отверстий (просечек) в шкале картушки.

На азимутальном кольце 14 котелка, прижимающем верхнюю стеклянную крышку, нанесены гра­дусные деления азимутального круга. Котелок заполнен компасной жидко­стью, которая представляет собой 64% водный раствор гидролизного технического спирта. На диске 3 закреплена колонка 4, в которую ввинчивается шпилька, а на её остриё топкой опирается картушка. По периметру камеры котелка к корпусу прикреплен кольцевой экран 11. В пространство между корпусом и экра­ном могут быть удалены пузырьки воздуха. Для удаления пузырьков нужно повернуть котелок на бок и подогнать пузырек к отверстию, имеющемуся в нижней части экрана.

В нижней части котелка имеется диафрагма, которая находится между дном и диском 3 и обеспечивает компенсацию изменения объема жидкости при изменении температуры. Отверстие с винтовой пробкой для доливки в котелок компасной жидкости расположено на боковой стенке корпуса.

Шпилька ввинчивается через закрываемое пробкой донное отверстие во втулку 8 в стеклянном диске 3.

В верхней части на компас устанавливаются пеленгаторы. Они служат для пеленгования предметов и небесных светил с целью определения места судна, оценки поправки компаса и решения ряда других задач. С помощью пеленгаторов определяют также курсовые углы ориентиров.

Глазная мишень представляет собой планку с широкой вертикальной прорезью. Через эту прорезь можно наблюдать предметы при плохой видимости. При пеленговании днем прорезь прикрывают откидной шторкой с узкой щелью.

На планку надета каретка, несущая трехгранную призму 5 в металлической оправе, которая обеспечивает небольшое увеличение изображения делений картушки. Через призму снимают отсчет обратного магнитного пеленга.

На съемном мостике находится чашка, на которую устанавливают дефлектор – прибор, используемый при проведении девиационных работ, имеющих своей целью уменьшение ошибок компаса. Мостик закрепляется на компасе двумя гачками 9. Чашка выполнена в форме цилиндра с фланцем, в которых проточены три отверстия для крепежных винтов. В цилиндрическую часть чашки ввинчен горизонтальный направляющий штифт, позволяющий правильно ориентировать дефлектор относительно визирной плоскости пеленгатора.

На пеленгаторе имеется индекс 10 для его ориентации относительно азимутальной шкалы компаса. Этот индекс смещен, как и азимутальная шкала, на 30 0 относительно визирной плоскости пеленгатора.

В верхней части колпака 3 на­ходится защитное стекло, которое имеет съемную предохранительную крышку. Четыре окна 15 с откидными крышками в колпаке используются для работы с пеленгатором при осадках.

Внутри нактоуза находится девиационный прибор. К нему относятся магниты для уничтожения полукруговой деви­ации и креновой магнит с уст­ройствами для изменения их по­ложения.

Магниты, создающие продоль­ную и поперечную силу, закреп­лены на шестернях 12 (рис. 4) с ручным при­водом. Две шестерни с двумя маг­нитами для создания продольной силы расположены в ДП судна. Они одновременно поворачиваются на равные углы во встречных на­правлениях вокруг горизонтальной оси с помощью рукоятки, на кото­рой нанесена буква В..

Точно таким же образом уст­роено приспособление для поворо­та вокруг горизонтальной оси тех двух магнитов, которые предназна­чены для компенсации поперечной судовой силы, вызывающей полукруговую девиацию. Эти магниты, так же как и несущие их шестерни, расположены перпендикулярно ДП. Рукоятка для их вращения обо­значена буквой С. В отдельных случаях в нактоуз в ДП судна и перпендикулярно ДП устанавливаются дополнительные магниты 9. Их закрепляют в гори­зонтальном положении в гнездах вблизи основных магнитов.

Магнит 6, с помощью которого уничтожают креновую девиа­цию, находится в трубе 7 девиационного прибора в латунной оп­раве. Чтобы обеспечить переме­щение кренового магнита в вер­тикальном направлении, внутри трубы помещен стержень 14 с резь­бой. Вращая головку стержня за рукоятку 10, можно перемещать магнит вверх или вниз и устанавливать его на требуемом расстоянии от кар­тушки. После установки положение магнита фиксируется контрагайкой 11.

Четвертную девиацию ком­паса КМО-Т уничтожают с по­мощью четырех продольных брусков 3 и одной или двух попе­речных индукционных пластин 15. Бруски устанавливают на крон­штейнах 4 и в гнездах хомута немного ниже уровня стрелок картушки. Два бруска имеют прямоугольное сечение, а два дру­гих — круглое. Хомут с брусками может быть повернут на опреде­ленный угол относительно ДП, чем обеспечивается одновременное уничтожение обоих составляющих четвертной девиации. В нактоузе под котелком предусмотрено место 13 для компенсатора электромагнитной девиации.

Оптическая система (рис. 3) передает изображение шкалы картушки, поэтому рулевой видит светлые деления на темном фоне. В ночное время картушка подсвечивается снизу лампами, и рулевой видит на светлом фоне темное изображение делений картушки.

При установке компаса на судне нактоуз размещается на верхнем мостике. Труба оптической системы через отверстие в палубном настиле и подволоке пропускается в рубку. Компас имеет прибор питания для его освещения и обогрева.

Оптическая схема системы представлена на рис. 5.Онасостоит из осветительной лампы 2, защитного стекла 3, двух линз (верхняя 4, нижняя 6)обогреваемого стекла 7 и зеркала 9. Некоторые из перечисленных деталей расположены в нактоузе 5, а некоторые — в металлической трубе под ним.

Как показано на рисунке, на зеркало проектируется световой пучок от освещенного лампочкой сектора нижней стороны картушки 1. Поэтому изображение шкалы в зеркале отражается в наи­более удобном для наблюдателя виде — значения градусных деле­ний и оцифровка читаются слева направо.

В качестве примера выполнения конструкции прибора на рис. 6 показана верхняя часть нактоуза МК “Сектор”. Здесь, котелок 1 совместно с кардановым подвесом установлен в нактоузе 2 с помощью пружин 6, предохраняющих его от влияния вибрации и ударов. Котелок снабжен пеленгатором 3. С помощью шкал 4 и 5 измеряются курс судна и курсовые углы ориентиров, соответственно. Как уже было указано выше, бруски 7 и 8 используются для компенсации девиации МК.

Рассмотренный вариант устройства котелка МК является типовым. Однако наряду с ним применяются и другие конструктивные варианты. Так, с целью снижения влияния качки судна на работу компаса в ряде изделий, например, в компасе КМ-145 (рис. 7), поплавок 1 снабжается дополнительным кожухом 2, сообщающимся с рабочей камерой котелка, в результате чего он оказывается заполненным поддерживающей жидкостью 3. Наличие указанного кожуха приводит к увеличению периода собственных колебаний подвижной системы компаса, что положительно сказывается на его работе.

В компасах для маломерных судов “Галс” (рис. 8) картушка 2, включающая в себя два магнита 1, не имеет поплавка. Шкалы с ценой деления 5 0 нанесены на ее внешней горизонтальной 3 и боковой цилиндрической 4 поверхностях. Элементы опорного устройства, входящие в состав картушки, включают в себя корундовый подпятник и коническую деталь, предохраняющую ее от боковых перемещений. В корпус картушки вставлен упор-указатель 5, с шариком на свободном конце, служащий для предотвращения ее вертикального перемещения и одновременно играющий роль указателя крена и дифферента судна. Последнее возможно потому, что картушка обладает свойствами физического маятника.

Картушка устанавливается на шпильке (рис. 10), которая ввинчивается во внутреннюю рамку 1 карданового подвеса. Опоры наружного кольца 3 карданового подвеса устанавливаются в корпусе 4 котелка компаса. Груз 5 обеспечивает вертикальность оси шпильки в процессе качки судна.

Рабочая камера котелка закрыта сверху прозрачной полусферической крышкой 6 и полностью заполнена жидкостью ПМС-5. Вследствие этого возникает увеличение изображения шкалы и ее видимый диаметр возрастает до 160 мм.

В нижней стенке корпуса имеется отверстие 7, соединяющее рабочую камеру с компенсационной камерой. В компенсационной камере воздушный объем отделен от жидкости эластичной диафрагмой 8. Колебания жидкости, вызванные механическими воздействиями на компас, гасятся чашкой 9 и экраном 10. В центре дна котелка имеется отверстие, закрытое пробкой 11, для заполнения котелка жидкостью. Ко дну котелка может крепиться девиационный прибор.

Не все компасы устанавливаются в нактоузе. Чаще всего это имеет место у компасов, предназначенных для использования на маломерных судах. К ним относится упомянутые выше компас – горизонт «Галс» (рис. 11), устанавливаемый непосредственно в пульте рулевой рубки и компас КМС-160. Первый не имеет устройств для компенсации влияния судового магнитного поля, второй имеет указанные компенсаторы.

В последнее время в картушках МК стали использоваться не стержневые, а кольцевые магниты. Один из конструктивных вариантов такой картушки показан на рис. 12.

Чувствительный элемент состоит из корпуса 1 с кольцевым магнитом 2, имеющим наружный диаметр 52 мм, диаметр отверстия 20 мм и толщину 1 мм. Магнит изготовлен из специального сплава и намагничен в однородном магнитном поле. В состав чувствительного элемента входит поплавок 3, состоящий из основания и крышки. В поплавке установлена втулка 4, соединенная с конусом. Во втулке находится подпятник 6, закрепленный винтом 7. На кольцевой полке корпуса установлен диск 8 со шкалой, разбитой на 360 делений.

ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ:

1. Чем отличается магнитные компасы КМ-145-3 и КМ-145-4? КМ-145-4 и КМ-145-6?

2. Сколько магнитов содержит картушка компаса «Сектор»?

3. Какую роль играет диафрагма в котелке компаса?

4. С какой целью в компасах используют дополнительную камеру, заполненную поддерживающей жидкостью?

5. Каков порядок установки и съема пеленгатора?

Источник
