Среди самого высокотемпературного оборудования, применяемого как в лабораториях, так и в промышленности, для занятия хобби, при испытаниях новых материалов, отдельное место занимают муфельные печи, которые можно выбрать для таких отраслей:
▼ Это нагревательные приборы закрытого типа, в отличие например от открытых лабораторных колбонагревателей, с широчайшим диапазоном температур, достигающим 1000°С, а при определенных технических решениях и выше 1300°С.
▼ В таких термонагревательных устройствах нет прямого контакта обрабатываемых материалов с нагревателями. Энергия передается через инфракрасное излучение.
Чтобы рассмотреть особенности лабораторных “экстра” печей, и понять, почему это оборудование именно так устроено, несколько слов о низкотемпературной технике, каждая из которых решает свой класс задач, и рассматриваемые приборы лишь частично “перекрывают” друг друга при некоторых операциях.
Например, теоретически сушильный и стерилизационный шкафы могут осуществлять операции по сушке (не выше 100°С), а вот например противомикробную обработку, обеспечат только сухожары.
С другой стороны сушильные электрические шкафы, специально сконструированы на несколько ячеек, для помещения бюкс с образцами – их может быть больше десятка, а в стерилизаторах – максимум 2-3 полки.
Мы уже не говорим про лабораторные термостаты, для которых даже предел 100°С не достижим, и это им и не нужно. Задача термостата – сохранять свойства помещенных проб в неизменном виде, а это достичь возможно при низкой температуре.
Следовательно, муфельные лабораторные печи – лидеры по высокой температуре, и ни одну из перечисленных задач для указанных приборов, они не предназначены выполнять.
Их “стихия” в другом – термическая обработка :
Как бы мы не стараться «приспособить» шкафы, термостаты или стерилизаторы для высокотемпературных лабораторных операций, ничего не выйдет, придется выбрать муфельную печь.
Поэтому как на этапе выбора муфельной печи, мы рассмотрим этот конструктивный элемент подробно, так и при обсуждении вопросов, связанных с разной «керамической начинкой» рабочих камер.
Производители лабораторного высокотемпературного оборудования предлагают широкий ассортимент печей, причем для сужения круга поиска, достаточно взглянуть на название.
По большому счету, все остальные критерии относятся к второстепенным, хотя мы их рассмотрим.

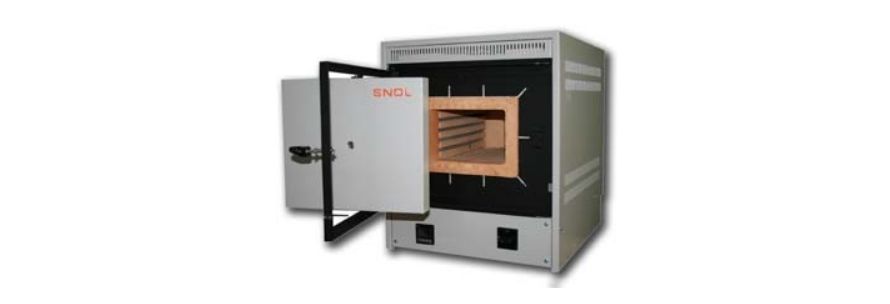

Давайте возьмем еще одну печь SNOL 3/1100 и узнаем, как сопоставимы внутренние объемы муфеля и наружных габаритов лабораторного прибора.
Размеры, мм
Объем, см 3
Печь
120*105*200
2250
Муфель
245*470*500
57575
В рассмотренной печи SNOL 6,7/1300 предел выше, чем в SNOL 3/1100, но как правило уже по этому факту можно судить о конструктивных особенностях расположения нагревательных элементов – существенному критерию, чтобы выбрать муфельную печь для тех или иных потребностей.
В камерной лабораторной электропечи источником высокой температуры являются открытые термоволокна, встроенные и выступающие из стен камеры, что позволяет осуществлять высокотемпературную обработку до 1300°С.
Нагреватели представляют собой керамические трубки спирального типа.
Универсальная печь с литой камерой из термоволокна – наиболее распространенный вид термического лаб оборудования с пределом до 1100°С.
Материал муфеля – вакуумированное термоволокно, впрессованные закрытые нагреватели внутрь футеровки.
Отметим, что мы будем рассматривать устройства с питанием от электричества, хотя существуют индукционные и газовые лабораторные печи.
* Справочно : с точки зрения потерь тепла, похожая картина наблюдается в водяных лабораторных банях, дистилляторах, когда в котле или рубашке на стенках собирается накипь, с низкой теплопроводностью и нагреватели даже на максимальном режиме не способны подогреть воду до заданной температуры.

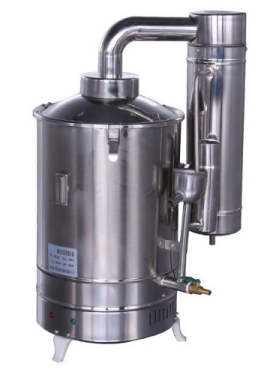

Только в банях и аквадистилляторах, проблему можно решить чисткой, регулярным сервисным обслуживанием и в крайнем случае ремонтом соответствующего лабораторного оборудования, а вот с муфелем сделать ничего нельзя, разве что использовать керамику с более высоким коэффициентом теплопроводности.
На самом деле, печи можно разделить на большее количество групп:
Низкотемпературные
100°С
500°С
Среднетемпературные
400°С
900°С
Высокотемпературные
900°С
1400°С
Сверх высокотемпературные
1400°С
Воздушные
Большинство лабораторий оснащаются такими печами
Газовая специальная атмосфера
Используется аргон, водород, азот, двуокись углерода и др., чтобы избежать окисления, придать особые свойства материалу
Вакуумные
В камере создается разряжение. Также в лабораториях применяются сушильные вакуумные шкафы для воздушно-теплового анализа
Либо не включать все лабораторное мощное оборудование одновременно, что скажется на производительности, эта цена того, что на этапе оснащения приборами, не были проведены расчеты.
Зависит от объема рабочей камеры, заданной температуры и может меняться в широких пределах от 30 до 150 минут.
Печки устанавливаются на лабораторном столе, могут подключаться к компьютерной технике, снабжаться самописцем данных, иметь защиту от перегрева и издавать звуковой сигнал после окончания программы.
☑ Корпус изготавливается из стали с порошковой окраской или нержавейки.
☑ Наружные габаритные размеры и масса играют роль как при транспортировке, так и перемещении выбранной муфельной печи внутри кабинета и интеграции с другой мебелью для лаборатории: стеллажами, тумбами.
☑ На равномерность распределения температуры в камере влияет количество нагреваемых сторон муфеля. Может быть 2-х или 4х сторонний нагрев, в зависимости от размещения ТЭНов.
Колебания температуры с +20 (текущая в лаборатории) до +1000 и более °С вызывают со временем микротрещины, т.е. футеровка становится менее термостойкой. Это так называемые тепловые удары.
Также могут образовываться места концентрации напряжения, там где керамика станет разрушаться, после ударов, толчков, поэтому лабораторные печи должны быть устойчиво расположены на столе.

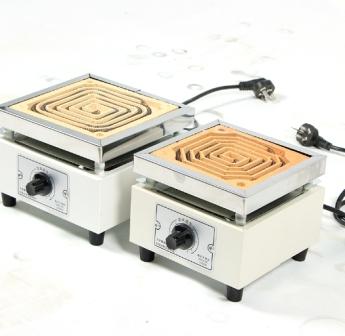

В быту мы тоже можем встречать электроплитки со вложенными в канавки нагревательными спиралями, и керамика со временем покрывается трещинами, особенно при неаккуратном обращении или просто «когда время пришло».
Продлить срок службы муфеля может постепенный нагрев и охлаждение, но тогда возникают 2 другие проблемы:
Поэтому решить 2 задачи в одной – как увеличить максимальную температуру, так и повысить скорость нагрева, возможно если выбрать муфельную электрическую печь с нагревателями в керамических трубках, выступающими за поверхность камеры.
Наиболее распространенная в лабораторной практике, стеклянная тара находится в “низкотемпературной” зоне, и не подойдет для жаркого муфеля.
Для этого разработаны изделия из фарфора, это не домашний изысканный аксессуар, а «строгая» лабораторная посуда с более высокой ценой и особенностями :
Есть еще одна разновидность посуды из термостойкого фарфора: ступка керамическая с пестиком, воронка Бюхнера, но у них иные сферы применения: ручное измельчение и вакуумная фильтрация соответственно.
Мытье фарфоровой посуды мало чем отличается от стеклянной – необходима лабораторная мойка. Другой вопрос, что при высокой температуре могут образовываться такие загрязнения: сложно удаляемые накипь, смолы, что проще тару поменять, тем более что она фактически относится к расходным материалам.
Если до начала разогрева посуду еще можно поместить в печь, то извлечь ее при температуре, когда все внутри разогреется до красна, “голыми руками”, не представляется возможным.

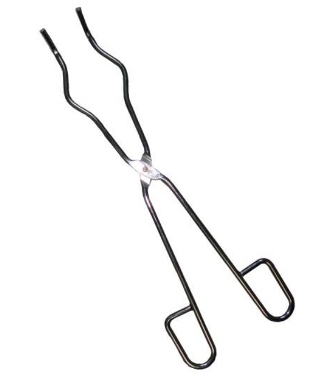

Вот тогда понадобятся особые лабораторные принадлежности: щипцы для тиглей, с выемками на рабочих частях, чтобы захватить горячую посуду и термостойкие рукавицы.
Для размещения исследуемых материалов прилагаются керамические подовые плиты.
При обработке при высоких температурах, могут выделяться опасные для здоровья персонала газы, пары, продукты возгонки, которые должны отводиться за пределы лаборатории через вентиляционные отверстия – обычно в задней стенке камеры. В частности при обжиге глины выгорают органические компоненты.
В этой статье расскажу о таком важном и интересном агрегате как муфельная печь.
Применение таких печей разнообразно, но принцип работы один – нагревание различных деталей и материалов до необходимой температуры и термической обработки. Известно ли, что ювелирные мастерские, студии керамики или гончарные мастерские используют в своем производстве именно муфельные печи.
Отмечу, что можно приобрести готовую печь, но её стоимость зачастую очень высока. Однако, сделать муфельную печь своими руками быстро и достаточно легко, если есть все материалы. Обо всем этом также вы найдете познавательную информацию в этой статье.
Что представляет собой муфельная печь
Электрическая муфельная печь применяется для термической обработки материалов на многих производствах в основном химических лабораториях и научных институтах. Муфель в ней используется в основном керамический.
В технически устаревших печах сфера применения муфельных печей ограничивается температурным максимумом – 1150 градусов. Это объясняется расположением нагревательных элементов за керамическим муфелем, что не позволяет применить данные агрегаты при температуре рабочего пространства свыше 1150 градусов.
Это происходит из-за необходимости увеличения температуры на нагревательных элементах, выше возможного уровня их использования.
Для снижения перехода температур между температурой внутри муфеля и нагревателя, муфель изготавливается из керамики.
Принцип работы отличается еще и большим расходом электроэнергии, поскольку массивный муфель разогревается не быстро. Этим объясняется использование некоторыми производителями муфелей из волокнистых материалов. В такой печи нагревательные элементы находятся внутри.
Принцип работы устройства – устранение прямого излучения нагревателей на материал, поддающийся термообработке.
Однако у волокнистого муфеля есть серьезный недостаток: волокно неустойчиво к газовыделению, что происходит особенно активно при обжиге керамики, обработке металлов. Выделение солей и выгорание масла разрушают волокно.
Муфельная печь с выносным блоком управления нагрева являются новой веткой в развитии электрических печей сопротивления.
Рабочая камера сделана из высокотемпературного и прочного термоизоляционного материала.
Нагреватели расположены в пазах электропечи, что облегчает их замену и препятствует их замыканию при соприкосновении с садкой.
Она может использоваться при стандартной температуре от 50 до 1250 градусов, но может быть изготовлена и до 1600 градусов.
Муфельные печи используются по своему прямому назначению для обжига, закалки металлов и стали при высоких температурах, разнообразных лабораторных исследованиях.
На сегодня существует большое разнообразие данного вида печей, но каждая из них может применяться для отдельных вариантов обработки и закаливания материала, а именно:
Разновидности муфельных печей
Муфельные печи подразделяются по типу нагрева:
По защитному режиму обработки:
Чтоб купить муфельную печь для начала нужно определиться для каких целей она будет использоваться, какого размера заготовки, либо химические образцы в ней будут нагреваться и до какой температуры.
Размер и температура нагрева рабочей камеры, очень важен т.к. от этих двух параметров во многом зависит цена.
В данное время на рынке существует много муфельных печей с самыми разными названиями:
Из всего многообразия, не всегда можно выбрать муфельную печь по заданным параметрам и за приемлемую цену.
По этому, постараемся разобраться, что объединяет все эти муфельные печи и в чём их отличия.
Лабораторная муфельная печь
Лабораторная муфельная печь — используют в лаборатории и проводят в ней, множество различных испытаний с материалами: термообработка (нагрев, закалка, обжиг) аналитических работ, лабораторные химические анализы с максимальной точностью нагрева и контроля заданной температуры, поэтому их покупают с программным управлением и температурой нагрева от 1100 градусов.
Ювелирная муфельная печь
Муфельная печь для ювелиров, используют для плавки драгоценных металлов, поэтому её можно отнести к категории, профессиональные плавильные ювелирные печи.
Чаще всего приобретают, ювелирные муфельные для плавки, серебра, золота и платины.
Чтоб выбрать подходящую плавильную ювелирную, для плавки таких металлов, нужно исходить из температуры плавления золота, серебра, платины и т.д.
При работе с драгоценными металлами в печи ювелирной, не нужно экономить на стоимости и купить ювелирную печь с 30-ю программами контроля температуры, PID (ПИД) автоматического управления.
В отличии от лабораторной муфельной, муфельную печь ювелирную, нужно выбирать немного по другим техническим параметрам.
Ювелирная муфельная печь, должна быть с размером рабочей камеры, максимум 200×200×200 мм и температурой нагревая, не более 1200 градусов цельсия.
Так как, ювелир работает с небольшим количеством драгоценного металла и нет смысла переплачивать за большой объём рабочей камеры.
Стоматологическая муфельная печь
В стоматологии, муфельная печь, чаще всего используется для сушки, обжига, прогрева (ортопедическая стоматология).
Муфельные печи для керамики, чаще всего покупают для стоматологии с температурой нагрева от 1100 до 1200 градусов цельсия. С размером рабочей камеры от 100×100×100 мм до 200×200×200 мм.
Для такой специализации, подойдёт муфельная печь с небольшим объёмом рабочей камеры, от 100×100×100 мм до 200×200×200 мм но можно и больше.
Промышленная муфельная печь
Отличия промышленных муфельных печей от всех остальных это размер рабочей камеры, не меньше 200×200×200мм и температура нагрева рабочей камеры 1400 градусов до 1750 градусов (можно нагревать и выше но при нагреве до 1800 градусов быстро приходит в негодность нагревательный элемент).
В данном случае, цена муфельной складывается не от размера рабочей камеры, а от температуры нагрева.
На промышленных производствах, стараются использовать муфельные печи с максимальной температурой и комплектацией т.к. деятельность таких предприятий очень обширна и эти агрегаты выполняют очень много функций, практически эксплуатация таких печей идёт по всем параметрам.
Учебная муфельная печь
Если вам понадобилась учебная муфельная печь, предназначенная для отжига, закалки и обжига то вам подойдёт муфельная печь с максимальным нагревом рабочей камеры 1100 градусов и со стандартным размером рабочей камеры 100×100×100 такие печи обычно называют «мини муфельная печь» либо «маленькая муфельная печь».
Чтоб выбрать муфельную печь, нужно учитывать каких знаний вы хотите достичь при работе с муфельной печью.
Муфельные печи бывают самые разные от простых (на уровне пользования бытовой микроволновой печью) до сложных муфельных печей, управления которыми осуществляется через персональный компьютер или ноутбук.
Для чего необходима муфельная печь
Муфельная печь используется:
В термообработку муфельных печей входит (закалка, отжиг, отпуск, нормализация, обжиг).
Термическая обработка металлов и сплавов в ней производится с целью улучшения их служебных свойств.
Для отжига (гомогенизация и нормализация).
Целью является получение однородной зёренной микроструктуры и растворение включений. Последующее охлаждение является медленным, препятствующим образованию неравновесных структур типа мартенсита.
Дисперсионное твердение (старение).
После проведения отжига проводится нагрев на более низкую температуру с целью выделения частиц упрочняющей фазы. Иногда проводится ступенчатое старение при нескольких температурах с целью выделения нескольких видов упрочняющих частиц.
Для закалки материала.
Закалку в муфельной печи проводят с повышенной скоростью охлаждения с целью получения неравновесных структур типа мартенсита (повышение твёрдости). Критическая скорость охлаждения, необходимая для закалки зависит от материала.
Для отпуска материала.
Отпуск в муфельной печи необходим для снятия внутренних напряжений, внесённых при закалке. Материал становится более пластичным при некотором уменьшении прочность.
Для сжигания (озоление).
Метод применяется тогда, когда имеется специальное задание исследовать объекты биологического происхождения на наличие марганца, меди и некоторых других металлов.
Высушивание в муфельной печи — намеренное удаление влаги (обычно воды, иногда — жидкой фракции произвольного химического состава) из материала.
При обжиге керамических изделий в муфельной печи, происходят сложнейшие физико-химические процессы, в результате которых керамическая масса – механическая смесь минеральных частиц – становится камнеподобным материалом – прочным, твердым, химически стойким, с присущими только ему эстетическими свойствами.
Так же обжиг применяют ювелиры для обжига ювелирных и художественных изделий из цветных металлов.
При обжиге сырца в муфельной печи образуется искусственный каменный материал, который в отличие от глины не размывается водой и обладает относительно высокой прочностью. Это объясняется физико-химическими процессами, происходящими в глине под влиянием повышенных температур.
При нагреве в муфельной печи сырых керамических изделий до 110 градусов удаляется свободная вода и керамическая масса становится непластичной. Суммарные затраты на обжиг достигают 35-40 % себестоимости товарной продукции.
Лабораторные анализы — окислительное плавление сплава свинца с золотом или серебром с целью выделения их в чистом виде.
Купелирование в муфельной печи основано на том, что свинец и другие неблагородные металлы при высокой температуре легко окисляются кислородом воздуха, тогда как золото и серебро не изменяются.
Муфельная печь своими руками
Муфельная печь является неотъемлемым оборудованием мастерских, занимающихся ювелирным искусством или изготовлением керамических изделий.
Этот прибор позволяет создать необходимые температурные режимы для нагревания и плавления металла, обжига керамики или соединение эмалей со стеклом.
Используется муфельная печь также при изготовлении изразцов, при закалке этих изделий и укрепления эмалевого слоя. Немало и других вариантов использования такого оборудования.
Приборы заводского изготовления имеют достаточно высокую стоимость.
Но ведь вполне возможно изготовить подобное оборудование с необходимыми для работы характеристиками и самостоятельно.
Муфельная печь своими руками довольно часто собирается мастерами, занимающимися одним из названных выше типов работ.
А для того чтобы прибор функционировал эффективно, необходимо не только правильно подобрать материал и изготовить саму высокотемпературную камеру, но и правильно просчитать рабочие параметры электротехнической части, приобрести требуемые комплектующие и произвести грамотный монтаж.
Смонтированный собственноручно аппарат данного плана открывает широкие возможности в плане изготовления высококачественных предметов из цветного металла (ювелирных изделий), воска и других материалов требующих расплава, работе с литейными формами.
При этом самостоятельно лучше сделать электрический агрегат. Он состоит из нагревательной камеры и теплоизоляции, сберегающей тепло. Аккумулятором этого тепла является огнеупорный кирпич.
Термообработку осуществляют в рабочей камере — муфеле, именно поэтому печь получила такое название.
В домашних условиях для муфеля используют любую огнеупорную форму, например, фарфоровую, из керамических плит. Также ее можно сделать из шамотной глины или кирпича.
В домашних условиях самодельная муфельная печь применяется для плавки небольшого количества металла или для закаливания инструмента. Именно поэтому достаточно сделать ее небольших размеров.
К неоспоримым плюсам оборудования стоит отнести:
Недостатки самодельной конструкции:
И если вы решите создать качественную печь, то потребуется особая система подачи тепла, размещаемая внутри керамики.
При этом необходимо приобрести шамотовый кирпич, способный выдерживать высокие температуры.
Выполнить данное изделие можно и своими руками, соблюдая ряд технических требований и особенностей.
Создание практичной муфельной печи будет требовать не только наличие соответствующего материала, но и необходимость изучить детально конструкцию данного вида изделия.
Чтобы можно было своими руками создать качественную печь, стоит понимать, на какие виды она делится с учетом потребляемого топлива и энергии, а именно:
При этом большей популярностью пользуется печь с установленными элементами для электрического прогрева. Это позволяет контролировать температуру внутри конструкции при необходимости обработки определённого сырья.
Как уже отмечалось ранее, в домашних условиях может быть изготовлена муфельная печь своими руками, работающая на электричестве или на газу.
Но монтаж газового оборудования своими руками прямо запрещен действующим законодательством, поэтому оптимальный вариант – сделать электрическую муфельную печь.
Загрузка этих печей бывает:
Основные части конструкции печи
Планируя, как сделать муфельную печь, первым делом нужно поискать подходящий корпус. Это может быть металлический корпус от старой стиральной машинки, небольшого холодильника, газовой плиты и т.п.
Размер корпуса варьируется в районе полуметра по ширине и длине и около метра или чуть ниже по высоте.
При отсутствии подручных материалов, корпус необходимых размеров можно сварить из листов нержавеющей стали.
Ещё важно укрепить дно печи, поскольку конструкция получится тяжёлой. Для этого можно использовать уголок или трубу небольшого диаметра. По углам можно сделать ножки.
Также следует укрепить верх корпуса, переднюю часть, где дверца, и то боковое ребро, на которое планируете приварить петли для двери.
Эта часть конструкции крайне важна. От ее качества зависит КПД печи и теплопотери, которые она понесет.
Внутренний слой термоизоляции – это огнеупорный (шамотный) кирпич, способный выдержать температуру до одной тысячи градусов.
Внешний слой, сокращающий потери тепла в окружающее пространство, прокладывают из перлита или базальтовой ваты.
Асбест использовать небезопасно, при его нагревании происходит выделение в атмосферу канцерогенных веществ.
Элементы, непосредственно нагревающие рабочее пространство.
Нагревательными элементами внутри муфельной печи служат спирали, скрученные из нихромовой или фехралевой проволоки. Толщина 1 мм. Нихромовая (никель-хромовая) проволока очень пластична и устойчива к коррозии.
Фехралевая (алюминий, хром, железо) проволока несколько дешевле из-за отсутствия в составе алюминия и также обладает необходимыми свойствами для ее применения в муфельной печи.
Процесс создание муфельной печи своими руками
Основная часть печи, рабочая камера, или муфель, выполнена из огнеупорной глины (шамота), применяемой для обмазки котлов. Размер внутренней части печи 210х105х75 мм, а толщина стенок 10 мм.
Муфель может быть сделан из разных материалов:
Температурный переход между камерой и нагревательным элементом снижен. Это очень важно для керамики, так как остывает она медленнее чем другие материалы, поэтому если не уделить должного внимания муфелю, печь будет непригодна для эксплуатации.
Муфель из керамического волокна.
Преимущества волокна: печь быстро нагревается. Недостатки – хрупкий материал и при высокотемпературных режимах возможно выделение вредных веществ.
Изготовление электрической муфельной печи
Рассмотрим строительство небольшой муфельной печи. Прибор будет подключаться к сети с напряжением 220 В.
Материалы для изготовления устройства доступны в строительных магазинах и отделах электротоваров.
Для создания муфельной печи понадобятся:
Для приготовления пасты из мертеля понадобится десятилитровое ведро и мешалка.
При замешивании раствора пользуются респиратором.
Для монтажа потребуются следующие строительные инструменты и аппаратура:
Рабочий процесс включает следующие шаги:
И, конечно, не забывайте, что с такой электрической печью нужно проявлять максимальную осторожность.
Любая ошибка может привести к самым неприятным последствиям.
Если вы плохо разбираетесь в электрике, перед работой обязательно проконсультируйтесь со специалистом. Никогда не прикасайтесь к спиралям во включенном состоянии.
Не забывайте про заземление и защитные перчатки для работы с предметами, нагретыми до столь высокой температуры.
Муфельная печь для керамики
Для такой процедуры используются специальные печи. Они предназначены исключительно для обжига глиняных изделий.
Внутри таких агрегатов создается очень высокая температура (намного больше 1000 градусов).
Печь для обжига керамики бывает различной конструкции, отличается своими возможностями, техническими параметрами и т.д.
Специальные печи для обжига производятся промышленно, среди них есть и профессиональное оборудование. Стоит оно очень недешево.
Однако покупать такие печи необязательно. Их можно сделать и собственными руками.
Классификаций печей для обжига существует несколько.
Одним из наиболее важных критериев является рабочая температура.
Исходя из используемых источников энергии, печи для обжига подразделяются на:
Промышленные образцы бывают только первого и второго типа.
Что касается оборудования, работающего на дровах, то это могут быть только самодельные печи.
Использование твердого топлива не может обеспечить нагрев до высоких температур.
Еще одним важным показателем работы печи является ее мощность.
Для небольших агрегатов (объемом камеры до 50 л) следует руководствоваться правилом: 100 Вт на каждый литр. Если же печь большая (100-500 л), соотношение будет другим: 50-70 Вт на литр.
По конфигурации печи разделяются на три вида:
К преимуществам трубчатых печей можно отнести равномерное распределение жара в них.
Два других вида больше подходят для серийного производства и обжига крупных изделий.
Для недостаточно опытных мастеров подойдут печи, где предусмотрено смотровое окошко, позволяющее следить визуально за процессом обжига.
Современные печи для обжига оснащаются огнеупорными элементами, изготовленными из современных материалов, которые отличаются небольшой массой и низкой теплопроводностью. Тяжелые печи с использованием шамота уже ушли в прошлое.
Чтобы получить изделия красного цвета, достаточно маломощной печи, нагревающейся до 500 градусов.
Если требуется темно красная или вишневая керамика, ее нужно обжигать при температуре 600-900 градусов.
Оттенки от оранжевого до белого можно получить при температуре 900-1400 градусов.
В промышленных печках температуру можно регулировать, что позволяет изготавливать различную продукцию.
Купить можно только приборы на газе и электричестве, твердотопливные делают самостоятельно.
Перед размещением в печку или на костер изделие помещается в емкость с песком. Если используется плита, поделка из глины помещается в чугунную сковородку и накрывается несгораемой емкостью. Эти способы не годятся для производства большого количества продукции.
Нагревательные элементы всегда располагаются внутри в камерной электрической печке.
Муфельная печь для обжига керамики может быть с любым источником энергии, ведь муфелем называется емкость, тепло в которую передается через стенки, продукты горения во внутрь не попадают.
Чугунная сковорода, накрытая кастрюлей – самая примитивная муфельная камера.
Для изготовления устройства для обжига керамики своими руками требуется лишь глиняный горшок для цветов и электрическая плитка.
На плитку кладется половина шамотного кирпича (чтобы спираль не соприкасалась с керамикой), на него ставится изделие и закрывается горшком.
Для регулировки мощности используется тиристорный регулятор.
Даже при дневном освещении можно будет заметить, что в скором времени после включения бока горшка засветятся темно-красным светом.
С этого момента начинается обратный отсчет обжига, от пяти до двенадцати часов, в зависимости от того, что обжигается.
Если наблюдается перекал, мощность немного убавляется.
Печь из фаянсового бочонка
Можно сделать и более крупную печь из фаянсового бочонка.
Этап третий. Остается лишь сделать внешнюю оболочку из оцинкованной стали. Она делается съемной, поскольку будет надеваться лишь после накрытия изделия муфелем (бочонком). Пространство между муфелем и внешней оболочкой засыпается асбестом.
Процедура обжига ничем не отличается от предыдущего варианта, но регулировка температуры осуществляется при помощи термопары. Стенки бочонка толстые, пока они засветятся (даже без внешней оболочки), керамическое изделие будет уже пережженным.
Муфельная печь для закалки металла
Существует несколько способов обработки металлов с помощью данного устройства:
Возможные проблемы при создании печи
При изготовлении устройства сложности возникают с подбором материала и монтажом системы контроля за температурой.
Неправильно выбранные материалы приводят к быстрому разрушению муфеля.
Так, некоторые мастера из экономии используют кирпич низкого качества, глиняно-песчаный раствор вместо шамотного. Это приводит к появлению трещин в муфеле и потере тепла.
Потрескавшийся муфель на время заделывают раствором шамотной глины. Камеру нужно вынуть и заменить на новую.
Если печь подключают к сети без терморегулятора, температура в муфеле не контролируется. Это приводит к порче изделий, которые требуют обжига при заданной температуре.
Для решения проблемы следует приобрести терморегулятор и электрическое оборудование, собрать блок управления и подключить его к нагревательным элементам муфеля.
Для удобства сборки его лучше изготовить со съемными передней и задней крышками, которые крепятся на винтах. К передней крышке крепится на петле дверца, которая должна откидываться горизонтально. На дверце при помощи двух болтов через асбестовые прокладки устанавливается керамический элемент, а зазоры заделываются глиной.
Концы нихромовой проволоки выводятся к задней крышке корпуса. На оба вывода должны быть нанизаны керамические изолирующие «бусы». Проволока присоединяется к штырьковому разъему. Такие разъемы, а также изолирующие «бусы» можно взять от старых электроприборов. К разъему будет присоединен стандартный шнур с вилкой для включения в электрическую сеть.
Все свободное пространство между нагревательными элементами и корпусом следует плотно забить асбестовой крошкой. Кроме того, в конструкции печи должна быть предусмотрена клемма заземления.
Для удобства работы в нагревательной камере нужно сделать два небольших отверстия: одно на задней стенке диаметром 10 мм – для установки термопары, другое на дверце диаметром 18–20 м – для наблюдения за внутренним пространством печи во время работы. Оба отверстия должны быть снабжены закрывающими металлическими шторками.
На дно рабочей камеры следует положить пластину-подкладку из тонкой нержавеющей стали 0,5–0,8 мм.
Печь рассчитана на 220 В переменного тока. Разогревается до максимальной температуры 950 градусов в течение часа. Вес печи около 10 кг.
Как выбрать подходящую печь
Чтобы не терять своих покупателей и завоевывать новые рынки сбыта необходимо идти в ногу со временем. При этом и ценовая политика должна быть адекватной, иначе уровень продаж будет невысоким не зависимо от качества продукции.
При их изготовлении используются только современные экологически чистые материалы. Печи обладают двухэтапным циклом работы, когда на первом этапе происходит нагрев, а на втором — стабилизация полученной температуры. Блок управления позволяет запоминать выставленные настройки при отключении электроэнергии.
Очень часто пользователи приобретают термопару для муфельной печи. Это устройство служит для измерения точной температуры. В основном оно необходимо, когда сама печь лишена встроенного термометра и не показывает текущее значение температуры.
Для безопасной работы персонала пригодится вытяжной шкаф. Это специальный элемент технической мебели, внутрь которого помещают рабочее устройство. Он необходим, чтобы человек случайно не обжегся об устройство, которое сильно нагревается во время работы.
Внутренняя температура муфельной печи может составлять от 400 до 2500 градусов по Цельсию, так что даже касание внешней поверхности может быть весьма неприятным.
Из остального дополнительного оборудования большим спросом пользуются муфели из разных материалов. Они применяются в зависимости от условий работы с тем или иным материалом.
Здравствуйте, дорогие читатели! Меня зовут Виталий Иванович, и я занимаюсь строительством печей, каминов и установкой отопительного оборудования.
Вот уже более 40 лет, начиная в далеком 1977 году помощником печника я изучаю это дело и совершенствую свои навыки. С выходом на пенсию стало больше свободного времени и я решил поделиться своим опытом с вами. Читайте на здоровье и задавайте вопросы в комментариях!
