На что влияет мощность резистора

Резистор тока.

Резистор тока выполняет сразу несколько очень важных задач: служит ограничителем электрического тока в цепи, создает падение напряжения на отдельных ее участках и разделяет пульсирующий ток.

Помимо номинального сопротивления, одним из наиболее важных параметров резистора является рассеиваемая мощность. Она зависима от напряжения и тока. Мощность – это то тепло, которое выделяется на резисторе, когда под воздействием протекающего тока он нагревается. При пропуске тока, превышающего заданное значение мощности, резистор может сгореть.

Мощность постоянного тока может быть рассчитана по простой формуле P(Вт) = U(В) * I(А),

Чтобы избежать сгорания резистора тока, необходимо учитывать его мощность. Соответственно, если схема указывает на замену резистора с мощностью 0,5 Ватт – 0,5 Ватт в данном случае – минимум.

Рассмотрим на примере: номинальное сопротивление нашего резистора тока – 100 Ом. Через него течет ток 0,1 Ампер. Чтобы узнать мощность, на которую рассчитан наш резистор тока, необходимо воспользоваться следующей формулой: P(Вт) = I2(А) * R(Ом),

Итак, рассчитаем мощность для нашего резистора тока: P(Вт) = 0,12(А) *100 (Ом)= 1(Вт)

Получилось, что минимальная мощность нашего резистора составляет 1 Ватт. Однако в схему следует установить резистор с мощностью в 1,5 – 2 раза выше рассчитанной. Соответственно идеальным для нас будет резистор тока мощностью 2 Вт.

Бывает, что ток, протекающий через резистор неизвестен. Для расчёта мощности в таком случае предусмотрена специальная формула:

Соединение цепи может быть последовательным и параллельным. Однако никакого труда не составляет рассчитать мощность резистора тока как в параллельной, так и в последовательной цепи. Следует учитывать лишь то, что в последовательно цепи через резисторы течет один ток.

Например, нам необходимо произвести замену резистора тока сопротивлением 100 Ом. Ток, протекающий через него – 0,1 Ампер. Соответственно, его мощность – 1 Ватт. Следует рассчитать мощность двух соединенных последовательно резисторов для его замены. Согласно формуле расчёта мощности, мощность рассеивания резистора на 20 Ом – 0,2 Вт, мощность резистора на 80 Ом – 0,8 Вт. Стандартный ряд мощностей поможет выбрать резисторы тока:

R1 – 20 Ом (0.5 Вт)

R2 – 80 Ом (1 Вт)

Из всего вышесказанного можно сделать вывод, что разное сопротивление резисторов гарантирует их разную выделяемую мощность, так как она распределяется между резисторами разных номиналов. Если не учитывать это обстоятельство, то можно столкнуться с большим количеством трудностей. Если один из резисторов выбран неправильно – второй работает в тяжелом температурном режиме. Также присутствует угроза возгорания резистора из-за несоблюдения правил мощности.

Для того, чтобы сэкономить время и не рассчитывать мощность каждого отдельного резистора тока нужно запомнить одно простое правило: мощность заменяемого резистора должна быть равна мощности каждого резистора, составляющего параллельную или последовательную цепь. То есть при замене резистора мощностью 0,5 Вт надо следить за тем, чтобы каждый из резисторов для замены имел мощность не менее 0,5 Вт.

При параллельном соединение резисторов важно помнить, что чем меньше сопротивление резистора, тем больший ток через него протекает, а значит на нем будет рассеяна большая мощность.

Источник

Что такое мощность резистора?

Номинальная мощность резистора определяет, какое максимальное количество энергии может рассеять резистор без риска перегрева.

Как вытекает из закона Ома, электрическая мощность связана с напряжением и током:

Если электрическая мощность, выделяемая на резисторе, не превышает его номинальную рассеиваемую мощность, температура резистора будет стабильной. Следует отметить, что температура на самом резисторе распределена не равномерно. Его корпус немного теплее, чем выводы, а самая высокая температура в центре корпуса.

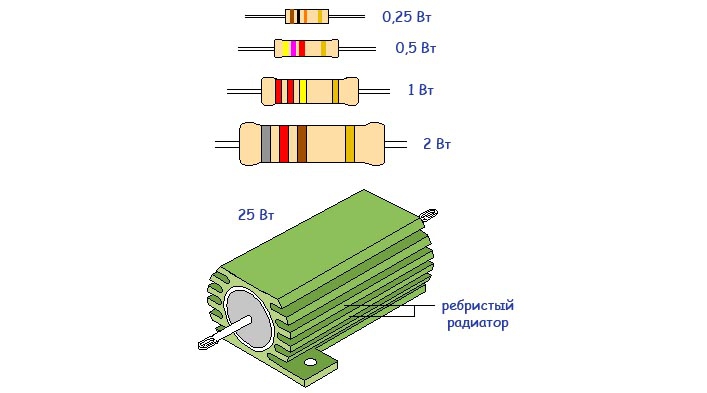

Чем выше скорость теплоотдачи в окружающую среду, тем ниже температура на резисторе. Крупные резисторы с большой площадью поверхности, как правило, могут рассеивать значительное количество тепловой мощности.

Если мощность выделяемая на резисторе превышает его номинальную мощность, то резистор может быть поврежден. Это может иметь несколько последствий:

Определение: мощность резистора — номинальная мощность, которую может рассеять резистор, сохраняя при этом свою работоспособность.

Мощность резистора

Номинальная мощность резистора определяется для определенной температуры окружающей среды на открытом воздухе. Обратите внимание, что на практике количество энергии, которую резистор может рассеять без повреждения сильно зависит от условий эксплуатации и, следовательно, не равна номинальной мощности.

Например, повышение температуры окружающей среды может значительно уменьшить номинальную мощность резистора.

Источник

Как определить тепловую мощность резистора

Резисторы присутствуют в каждой электросхеме. Но в различных схемах течет разной величины ток. Не могут же одни и те же компоненты функционировать при 0,1 А и при 100 Ампер. Ведь при протекании тока сопротивление нагревается. Чем выше сила тока, тем интенсивнее нагрев. Значит, и резисторные компоненты должны быть на разную токовую величину. Отражает их возможность функционировать при различных токах такой параметр, как мощность.

Мощность резистора — что это такое, на что влияет

Рассеиваемая мощность резисторного элемента — это макс. ток, который может выдерживать сопротивление долгое время без ущерба для работоспособности.

То есть, этот параметр необходимо подбирать для каждой электросхемы отдельно. Мощность вычисляется с помощью следующей формулы: P = I * R.

Физически рассеиваемый параметр резисторного устройства — это то количество тепла, которое его корпус может «передать» и не сгореть. Мощность в первую очередь влияет на надёжность работы резисторного устройства.

Важно! Все резисторные компоненты, вне зависимости от установленных параметров, функционируют на основании закона Ома, это главный ключ благодаря которому определяется напряжение. Спад напряжения – это разница в показателях на входе и выходе. Внутри механизма протекающий ток меняется или ограничивается – электроны сталкиваются с неоднородной структурой материала проводниковой.

Стандартный ряд мощностей резисторов и их обозначение на схемах

Не забывайте, что резисторные компоненты одного номинала, могут иметь разную мощность. Все зависит от техники создания, материала корпуса. Ниже указан ряд мощностей и их официальное обозначение.

Графическая кодировка мощностей резисторов на электросхеме — черточки и римские символы. Самое маленькое типовое значение 0,05 Ватт, максимальное — 25 Ватт, но есть и помощнее.
Как указывается мощность слабых деталей необходимо запомнить. Это косого типа линии на прямоугольниках, которыми выделяют сопротивления. При номиналах сопротивлений от 1 Ватта на схеме выставляются определенные римские символы: I, II, III, и так далее. Цифровые обозначения выделяют мощность резисторного компонента в ваттах. О том к ак определить сопротивление резистора по цвету читайте здесь.

Формула для расчета мощности тока в резисторе, как узнать сколько ватт

Мощность резистора формула:

Здесь, P_(Вт) – показатели мощности;

Расчет выполнить несложно, как можно заметить, мощность зависит от напряжения и тока.
Если вы не любите формулы, можете попробовать воспользоваться мультиметром, он поможет определить, сколько потребляет резистор.

Как рассчитать мощность рассеивания резистора

Вот мы и узнали, что мощность тока в резисторе рассчитывается по формуле. В реальной цепочке(последовательной или параллельной) через резисторные элементы протекает ток. Поскольку резистор имеет сопротивление, то под влиянием проходящего тока резисторный компонент греется. На нём выделяется немного тепловой энергии. Это и есть та мощность, которая рассеивается на резисторном элементе.

Если в электросхему вмонтировать резистор с мощностью меньше, чем надо, то резисторный компонент в итоге сгорит из-за перегрева. Поэтому, если в схеме требуется заменить резисторное устройство мощностью 0,5 Вт, то устанавливает на 0,5 Ватт и больше.
Каждый резисторный компонент рассчитан на конкретные показатели мощности. Типовой ряд мощностей рассеивания резисторных компонент состоит из значений:

Чем крупнее резистор, тем, он мощнее.
К примеру, у нас есть резисторный элемент с сопротивлением 100 Ом. Через него течет ток 0,1 Ампер. Как вычислить его хар-ки мощности?
Тут потребуется сопротивление резистора формула:

R_(Ом) – сопротивление цепочки (а точнее резистора);

Все расчёты необходимо выполнять, помня про размерность, даже связанные с площадью.
Определим показатели мощности для нашего резисторного компонента:
на выходе, получается мощность 1 Ватт.
Здесь подойдёт резисторный компонент мощностью 2 В.
Мощность резистора должна быть равна мощности заменяемого.

Как определить по внешнему виду

На принципиальной электросхеме выделена, необходимая мощность резисторного элемента — тут все ясно. Но как вычислить мощность по визуальному виду на плате для печати? В общем, чем огромнее корпус, тем больше он может рассеивать тепла.

На российских сопротивлениях рядом с цифрами ставят букву В и все. А в зарубежных указывают W. Но эти символы есть не всегда. В иностранных может выделяться V или SW перед цифрами. Еще в импортных может также красоваться буква B, а в российских МЛТ может быть пустота или буква W. Сложно что-то понять, конечно. Подробнее о буквенной маркировке резисторов, читайте тут.

Еще есть небольшие замкнутые резисторные устройства, на которых и номинал невозможно поместить. В зарубежных он нанесен цветовыми полосами. Как в таком случае вычислить мощность рассеивания, насколько важен цвет?
В старом ГОСТе была табличка соответствий габаритов и мощностей. Отечественные резисторные элементы по-прежнему изготавливают в соответствии с ней. Импортные, кстати, тоже, но они по габаритам уступают нашим. Однако и с ними можно разобраться.

Если не можете решить, к какой группе причислить определенный экземпляр, лучше считать что он слабый в плане мощности. Тогда компонент точно не сгорит.

Важно! Есть резисторные элементы крупные с малой рассеивающей способностью и наоборот. Но в подобных случаях, обозначают этот параметр в маркировке, как и информацию о соединении.

Определение мощности SMD-резистора по размерам

Так же, как и иные детали, SMD-резисторы рассчитаны на конкретную мощность рассеивания. Но, как её вычислить? Мощность стандартных чип-резисторов, которых сейчас много, можно определить исходя из их размерных характеристик.

Ниже, будет показана табличка №1, в которой выделено соответствие типоразмера СМД-резисторного компонента и его мощности. Также там выделен типовой размер резисторов в дюймовой системе маркировки, а реальные размерные хар-ки указаны в мм.

Так сделали, потому что самой популярной считается система маркировки типоразмера чип-резисторных компонентов в дюймах. Её все эксплуатируют: изготовители, люди занимающиеся поставками и магазины. А для того, чтобы вычислить типовой размер и мощность выделяемую на резисторе, вы должны определить длину и ширину с помощью линейки.
Таблица №1.

Необходимо выделить тот факт, что в колонке (Мощность, PR 70°C) для некоторых типовых размеров указано много значений мощностей. Дело в том, что компании занимающиеся производством, создают разные модели СМД-резисторов. В одних модификациях мощность компонентов для типового размера 0,5 Ватт, а в иной 0,25 Ватт.

К примеру, чип-резисторные элементы серии CRM компании Bourns ® рассчитаны на макс. параметры мощности: CRM0805 (0,25W), CRM1206 (0,5W), CRM2010 (1W). Эксплуатируются такие в импульсных питательных источниках в виде токовых сенсоров, токоограничительных резисторов, и так далее.

Об этом необходимо помнить, если вы будете эксплуатировать электрический резистор, мощность которого была установлена исходя из типовых размеров. Еще придется остановиться на минимальном значении мощности, взятом из таблички №1. Увеличить нельзя.

Данные в табличке №1 можно отнести лишь к стандартным SMD-резисторам.
Чаще всего, это чип резисторные компоненты на базе толстенькой плёнки. Они недорогие и самые популярные.

Уже давно известно, что есть немало специальных SMD-резисторов, которые выделяются своими фишками. К таким можно причислить элементы, которые функционируют при высоких температурных нагрузках (до 230°C), в агрессивных условиях среды, миллиомные чип резисторы, СМД резисторы-перемычки.

Их хар-ки, в том числе и мощность рассеивания, может быть отличной от значений, которые указаны в табличке №1 и считаются типовыми для обычных СМД-резисторов, количество которых в электронном графическом документе бывает огромным.

Источник

Как определить и подобрать мощность резистора (сопротивления)

Резисторы есть в любой электрической схеме. Но в разных схемах протекают различной величины ток. Не могут же одни и те же элементы работать при 0,1 А и при 100 А. Ведь при прохождении тока сопротивление греется. Чем выше ток, тем более интенсивный нагрев. Значит, и резисторы должны быть на разную величину тока. Так и есть. Отображает их способность работать при различных токах такой параметр, как мощность резистора. На деталях покрупнее она указывается прямо на корпусе. Для мелких корпусов есть другой метод определения (см. ниже).

Что такое мощность резистора

Мощность определяется как произведение силы тока на сопротивление: P = I * R и измеряется в ваттах (закон Ома). Рассеиваемая мощность резистора — это максимальный ток, который сопротивление может выдерживать длительное время без ущерба для работоспособности. То есть, этот параметр надо выбирать для каждой схемы отдельно — по максимальному рабочему току.

Как определить мощность резистора по внешнему виду: надо знать соответствие размеров и мощностей

Физически рассеиваемая мощность резистора — это то количество тепла, которое его корпус может «отдать» в окружающую среду и не перегреться при этом до фатальных последствий. При этом, нагрев не должен слишком сильно влиять на сопротивление резистора.

Стандартный ряд мощностей резисторов и их обозначение на схемах

Обратите внимание, что резисторы одного номинала могут быть с разной мощностью рассеивания. Этот параметр зависит от технологии изготовления, материала корпуса. Есть определенный ряд мощностей и их графическое обозначение по ГОСТу.

Как обозначается на схеме мощность рассеивания резистора 0,05 Вт

Мощность резистора 0,125 Вт на схеме

Как на схеме выглядит резистор мощностью 0,25 Вт

Так на схеме обозначается резистор мощностью 0,5 Вт

Мощность резистора 1 Вт схематически обозначается так

Рассеиваемая на резисторе мощность 2 Вт

Обозначение на схеме мощности резистора 5 Вт

Графическое обозначение мощности резисторов на схеме — черточки и римские цифры, нанесенные на поверхность сопротивления. Самое малое стандартное значение 0,05 Вт, самое большое — 25 Вт, но есть и более мощные. Но это уже специальная элементная база и в бытовой аппаратуре не встречается.

Как обозначаются мощность маломощных резисторов надо просто запомнить. Это косые линии на прямоугольниках, которыми обозначают сопротивления на схемах. Количество косых черточек обозначает количество четвертей дюйма. При номиналах сопротивлений от 1 Вт на изображении ставятся римские цифры: I, II, III, V, VI и т.д. Цифра эта и обозначает мощность резистора в ваттах. Тут немного проще, так как соответствие прямое.

Как определить по внешнему виду

На принципиальной схеме указана нужная мощность резистора — тут все понятно. Но как определить мощность сопротивления по внешнему виду на печатной плате? Вообще, чем больше размер корпуса, тем больше тепла он рассеивает. На достаточно крупных по размеру сопротивлениях указывается номинальное сопротивление и его мощность в ваттах.

Тут есть некоторая путаница, но не все так страшно. На отечественных сопротивлениях рядом с цифрой ставят букву В. В зарубежных ставят W. Но эти буквы есть не всегда. В импортных может стоять V или SW перед цифрой. Еще в импортных может тоже стоять буква B, а в отечественных МЛТ может не стоять ничего или буква W. Запутанная история, конечно. Но с опытом появляется хоть какая-то ясность.

Как определить мощность резистора: стоит в маркировке

А ведь есть маленькие резисторы, на которых и номинал-то с трудом помещается. В импортных он нанесен цветными полосками. Как у них узнать мощность рассеивания?

В старом ГОСТе была таблица соответствий размеров и мощностей. Резисторы отечественного производства по прежнему делают в соответствии с этой таблицей. Импортные, кстати, тоже, но они по размерам чуть меньше отечественных. Тем не менее их также можно идентифицировать. Если сомневаетесь, к какой группе отнести конкретный экземпляр, лучше считать что он имеет более низкую способность рассеивать тепло. Меньше шансов, что деталь скоро перегорит.

С размерами сопротивлений и их мощностью вроде понятно. Не все так однозначно. Есть резисторы большого размера с малой рассеивающей способностью и наоборот. Но в таких случаях, проставляют этот параметр в маркировке.

Мощность SMD-резисторов

SMD-компоненты предназначены для поверхностного монтажа и имеют миниатюрные размеры. Мощность резисторов SMD определяется по размерам. Также она есть в характеристиках, но необходимо знать серию и производителя. Таблица мощности СМД резисторов содержит наиболее часто встречающиеся номиналы.

Размеры SMD-резисторов — вот по какому признаку можно определить мощность этих элементов

В общем-то, у этого типа радиоэлементов нет другого оперативного способа определения тока, при котором они могут работать, кроме как по размерам. Можно узнать по характеристикам, но их найти не всегда просто.

Как рассчитать мощность резистора в схеме

Чтобы рассчитать мощность резисторов в схеме, кроме сопротивления (R) необходимо знать силу тока (I). На основании этих данных можно рассчитать мощность. Формула обычная: P = I² * R. Квадрат силы тока умножить на сопротивление. Силу тока подставляем в Амперах, сопротивление — в Омах.

Если номинал написан в килоомах (кОм) или мегаомах (мОм), его переводим в Омы. Это важно, иначе будет неправильная цифра.

Схема последовательного соединения резисторов

Для примера рассмотрим схему на рисунке выше. Последовательное соединение сопротивлений характерно тем, что через каждый отдельный резистор цепи протекает одинаковый ток. Значит мощность сопротивлений будет одинаковой. Последовательно соединенные сопротивления просто суммируется: 200 Ом + 100 Ом + 51 Ом + 39 Ом = 390 Ом. Ток рассчитаем по формуле: I = U/R. Подставляем данные: I = 100 В / 390 Ом = 0,256 А.

По расчетным данным определяем суммарную мощность сопротивлений: P = 0,256² * 390 Ом = 25,549 Вт. Аналогично рассчитывается мощность каждого из резисторов. Например, рассчитаем мощность резистора R2 на схеме. Ток мы знаем, его номинал тоже. Получаем: 0,256А² * 100 Ом = 6,55 Вт. То есть, мощность этого резистора должна быть не ниже 7 Вт. Брать с более низкой мощностью точно не стоит — быстро перегорит. Если позволяет конструктив прибора, то можно поставить резистор большей мощности, например, на 10 Вт.

Есть резисторы серии МЛТ, в которых мощность рассеивания тепла указана сразу после названия серии без каких-либо букв. В данном случае — МЛТ-2 означает, что мощность этого экземпляра 2 Вт, а номинал 6,8 кОм.

При параллельном подключении расчет аналогичен. Нужно только правильно рассчитать ток, но это тема другой статьи. А формула расчета мощности резистора от типа соединения не зависит.

Как подобрать резистор на замену

Если вам необходимо поменять резистор, брать надо либо той же мощности, либо выше. Ни в коем случае не ниже — ведь резистор и без того вышел из строя. Происходит это обычно из-за перегрева. Так что установка резистора меньшей мощности исключена. Вернее, вы его поставить можете. Но будьте готовы к тому, что скоро его снова придется менять.

Примерно определить мощность резистора можно по размерам

Если место на плате позволяет, лучше поставить деталь с большей мощностью рассеивания, чем была у заменяемой детали. Или поднять резистор той же мощности повыше (можно вообще не подрезать выводы) — чтобы охлаждение было лучше. В общем, при замене резистора, мощность берем либо ту же, либо выше на шаг.
