ИСИ на метрополитенах РФ/Переносные сигналы

Содержание

Инструкция по сигнализации на метрополитенах РФ

Глава 4. Переносные сигналы

4.1. Для подачи сигналов применяются следующие сигнальные приборы:

Сигналами предъявляются следующие требования:

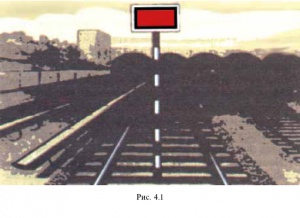

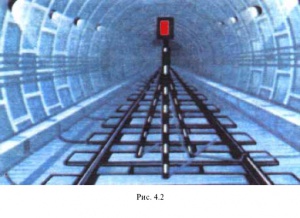

В тоннелях переносные сигналы остановки устанавливаются на треногах или шестах высотой 1,5 м на оси пути, а переносные сигналы уменьшения скорости подвешиваются на стенах (обделке) тоннеля на высоте 2 м от уровня головки рельса. В торце платформы станции, в том числе и у входных (выходных) светофоров, расположенных у торца платформы, переносные сигналы остановки допускается устанавливать на кронштейнах.

На наземных и парковых путях переносные сигналы остановки устанавливаются на треногах или шестах высотой 2 м на оси пути, а сигналы уменьшения скорости — на таких же треногах или шестах у пути.

При подходе поезда к переносному сигналу остановки машинист обязан подать звуковой сигнал остановки и принять меры к немедленной остановке поезда.

4.2. Схемы установки переносных сигналов уменьшения скорости для однопутного участка приведены на рис. 4.9, для одного из путей двухпутного участка — на рис. 4.10, для обоих путей двухпутного участка — на рис. 4.11. Переносные сигналы уменьшения скорости устанавливаются от границ опасного места на расстоянии А, указанном в таблице (на всех схемах и в таблице, помещённых в Инструкции, расстояния даны в метрах):

Рис. 4.3. «Разрешается движение с уменьшенной скоростью, указанной в предупреждении или в приказе начальника метрополитена, впереди опасное место, а при отсутствии предупреждения — не более 20 км/ч»

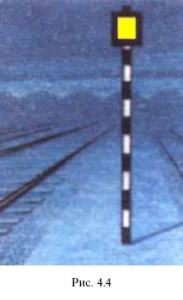

Рис. 4.4. «Разрешается движение с уменьшенной скоростью, указанной в предупреждении или в приказе начальника метрополитена, впереди опасное место, а при отсутствии предупреждения — не более 20 км/ч»

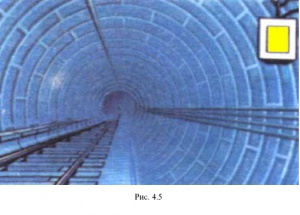

Рис. 4.5. «Разрешается движение с уменьшенной скоростью, указанной в предупреждении или в приказе начальника метрополитена, впереди опасное место, а при отсутствии предупреждения — не более 20 км/ч»

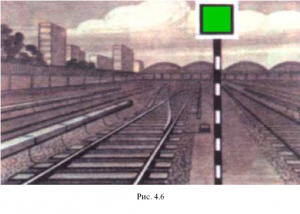

Рис. 4.6. «Поезд уже проследовал опасное место всем составом»

Рис. 4.7. «Поезд уже проследовал опасное место всем составом»

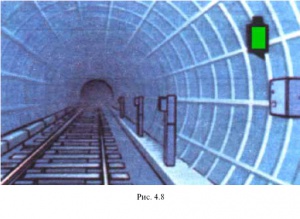

Рис. 4.8. «Поезд уже проследовал опасное место всем составом»

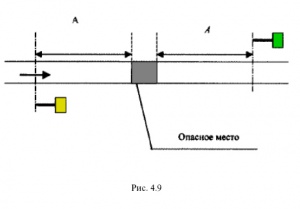

Рис. 4.9. Схема установки переносных сигналов уменьшения скорости для однопутного участка

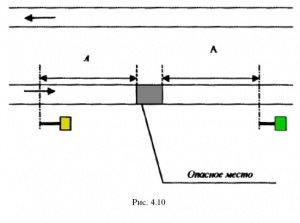

Рис. 4.10. Схема установки переносных сигналов уменьшения скорости для одного из путей двухпутного участка

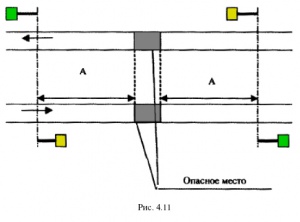

Рис. 4.11. Схема установки переносных сигналов уменьшения скорости для обоих путей двухпутного участка

Ограждение мест препятствий для движения поездов и мест производства работ на перегонах и станциях без путевого развития

4.3. Всякое препятствие для движения поездов на перегоне должно быть ограждено переносными сигналами остановки независимо от того, ожидается поезд или нет. Места производства работ на перегонах, требующие остановки поезда, ограждаются так же, как и препятствия.

Препятствия на перегоне ограждаются с обеих сторон на расстоянии не менее 50 м от границ ограждаемого участка переносными сигналами остановки (рис. 4.12).

На кривых участках пути радиусом 300 м и менее препятствие ограждается с обеих сторон на расстоянии не менее 75 м от границ ограждаемого участка (рис. 4.13).

Сигналы устанавливаются в первую очередь со стороны ожидаемого поезда. На однопутных участках, если неизвестно, с какой стороны ожидается поезд, сигналы устанавливаются в первую очередь со стороны спуска к ограждаемому месту и со стороны кривой.

4.4. На закрытом однопутном перегоне, на одном закрытом пути двухпутного перегона препятствие ограждается порядком, указанным на рис. 4.14.

При наличии на закрываемых путях перегонов кривых участков радиусом 300 м и менее препятствие ограждается, как указано на рис. 4.15.

На уклоне более 0,040 ограждение препятствия (места производства работ) производится как указано на рис. 4.15 независимо от того, закрывается перегон или нет.

4.5. Для предупреждения работников о наличии напряжения в контактном рельсе после окончания движения электропоездов (при специальных испытаниях и т. п.) в торцах платформ станций устанавливаются щиты с надписью: «Стой! Контактный рельс под напряжением», обращённые надписью в сторону платформы (рис. 4.16). Такие щиты устанавливаются на треногах (шестах) на осях всех путей как в сторону перегона, где напряжение не снято, так и в сторону перегона, где напряжение снято, но с которого можно пройти на участок, где контактный рельс находится под напряжением.

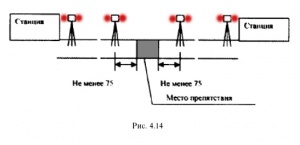

Рис. 4.14. Схема установки переносных сигналов остановки препятствия на закрытом однопутном перегоне, на одном закрытом пути двухпутного перегона

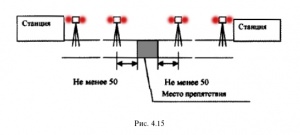

Рис. 4.15. Схема установки переносных сигналов остановки препятствия при наличии на закрываемых путях перегонов кривых участков радиусом 300 м и менее

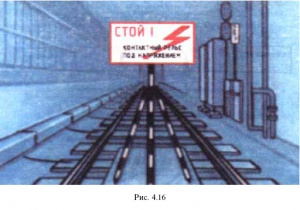

Рис. 4.16. «Стой! Контактный рельс под напряжением»

Ограждение мест препятствий для движения поездов (составов) и мест производства работ на станциях с путевым развитием

4.6. Всякое препятствие для движения по станционным путям и стрелочным переводам должно быть ограждено переносными сигналами остановки независимо от того, ожидается поезд (маневровый состав) или нет.

При ограждении на станционном пути места препятствия или производства работ переносными сигналами остановки все ведущие к этому месту стрелки устанавливаются в такое положение, чтобы на него не мог попасть подвижной состав, и запираются на навесной замок или зашиваются. На месте препятствия или производства работ на оси пути устанавливается переносной сигнал остановки (рис. 4.17).

Если какие-либо из этих стрелок направлены остряками в сторону места препятствия или производства работ и не дают возможности изолировать путь, такое место с обеих сторон ограждается переносными сигналами остановки, устанавливаемыми на расстоянии не менее 50 м от границ места препятствия или производства работ (рис. 4.18). В том случае, когда остряки стрелки расположены ближе чем на 50 м от места препятствия или производства работ, переносные сигналы остановки устанавливаются на каждом из сходящихся путей на расстоянии не менее 50 м от места препятствия или производства работ (рис. 4.19). На парковых путях переносные сигналы остановки устанавливаются на расстоянии не менее 20 м.

Если вблизи от стрелочного перевода, подлежащего ограждению, расположена другая стрелка, которую можно поставить в такое положение, что на ограждаемый стрелочный перевод не может попасть подвижной состав, то стрелка в таком положении запирается на навесной замок или зашивается. В этом случае переносной сигнал остановки со стороны такой стрелки не ставится (рис. 4.19).

На станциях закрытого типа места производства работ на автоматических дверях ограждаются переносными сигналами остановки, как препятствия для движения поездов.

Ограждение поезда при вынужденной остановке на перегоне

4.7. При вынужденной остановке электропоезда на перегоне (в случае затребования вспомогательного поезда) машинист должен проверить исправность красных огней на вагоне со стороны прибытия вспомогательного поезда; при приближении вспомогательного поезда машинист неисправного поезда должен подавать сигнал остановки.

4.8. При вынужденной остановке на перегоне хозяйственного поезда ограждение его производится немедленно; при остановке по другим причинам (разгрузка материалов и т. п.) — если стоянка превышает 5 мин.

Ограждение переносными сигналами остановки осуществляется:

Ограждение хозяйственного поезда производится помощником машиниста.

На закрытом пути перегона хозяйственный поезд ограждается только в случаях, предусмотренных Инструкцией по движению поездов и маневровой работе на метрополитенах РФ.

4.9. При вынужденной остановке на перегоне двухпутного участка хозяйственного поезда вследствие схода с рельсов, столкновения, развалившегося груза и т. п., когда требуется оградить место препятствия для движения поездов, возникшее на смежном пути, машинист должен дать указание помощнику об ограждении переносными сигналами остановки препятствий на обоих путях, начиная со смежного пути, согласно п. 4.3 настоящей Инструкции, и подавать сигнал общей тревоги до установки переносных сигналов остановки.

Источник

3. Ограждение мест препятствий для движения поездов и производства работ на перегонах

3.1. Всякое препятствие для движения поездов на перегоне должно быть ограждено сигналами остановки независимо от того, ожидается поезд или нет.

Места производства работ на перегоне, требующие остановки поездов, ограждаются так же, как и препятствия.

3.2. Препятствия на перегоне ограждаются с обеих сторон на расстоянии 15 м от границ ограждаемого участка переносными красными сигналами.

От этих сигналов на расстоянии «Т» устанавливаются переносные сигналы уменьшения скорости. 

При постоянном движении вагонами вперед расстояние установки переносных сигналов увеличивается на длину поезда, обращающегося на конкретном участке.

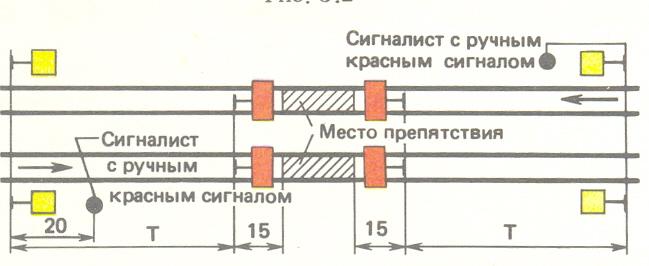

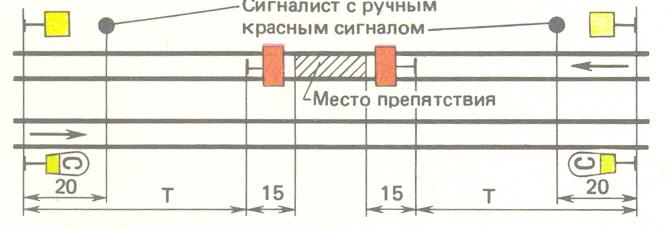

Схемы ограждения мест препятствий и производства работ   на однопутном участке приведены на рис. 6.1; на одном из путей двухпутного перегона – на рис. 6.2; на обоих путях двухпутного перегона – на рис. 6.3.

Переносные сигналы уменьшения скорости должны находиться под охраной сигналистов, стоящих с ручными красными сигналами на расстоянии 20 м от сигналов уменьшения скорости в сторону места работы или места препятствия.

Переносные красные сигналы должны находиться под наблюдением руководителя работ.

Если место препятствия или место производства работ, требующее остановки поезда, находится на перегоне, длина которого не позволяет оградить это место в установленном порядке, переносные красные сигналы устанавливаются на оси пути против входных светофоров (или сигнальных знаков «Граница станции») станций, ограничивающих перегон. Переносные сигналы уменьшения скорости в этом случае не устанавливаются.

Если место препятствия или место производства работ на перегоне, требующее остановки поезда, находится вблизи станции и оградить это место в установленном порядке невозможно, то со стороны перегона оно ограждается так, как указано выше, а со стороны станции переносной красный сигнал устанавливается на оси пути против входного светофора (или сигнального знака «Граница станции»).

Схема ограждения препятствия перед входным светофором приведена на рис. 6.4.

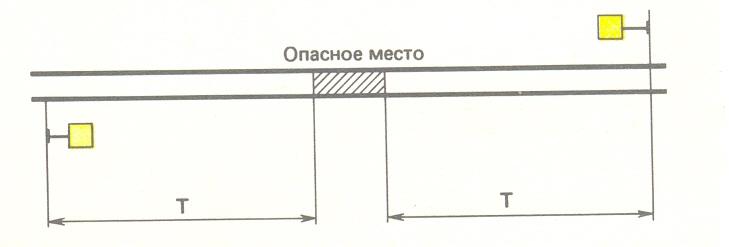

Опасное место или место производства работ на перегонах, требующее следования поездов с уменьшенной скоростью, ограждается на расстоянии «Т» от границ ограждаемого участка переносными сигналами уменьшения скорости.

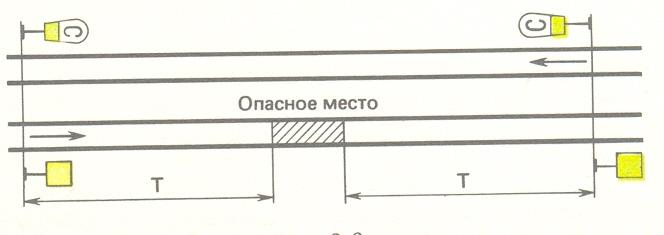

Схема установки сигнала уменьшения скорости на однопутном перегоне приведена на рис. 6.5.; на одном из путей двухпутного перегона – на рис. 6.6.; на обоих путях двухпутного перегона – на рис. 6.7.

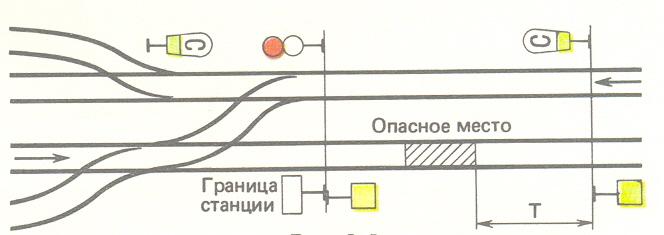

Если опасное место или место производства работ на перегоне, требующее уменьшения скорости, находится вблизи станции и оградить это

место с обеих сторон в установленном порядке невозможно, то со стороны перегона оно ограждается так, как указано выше, а со стороны станции переносной

сигнал уменьшения скорости устанавливается возле пути против входного светофора (или сигнального знака «Граница станции»).

Схема ограждения приведена на рис. 6.8.

3.3. При подходе поезда к переносному желтому сигналу машинист обязан подать оповестительный сигнал, а при подходе к сигналисту с ручным красным сигналом подать сигнал остановки и принять меры, чтобы остановиться, не проезжая переносного красного сигнала.

.

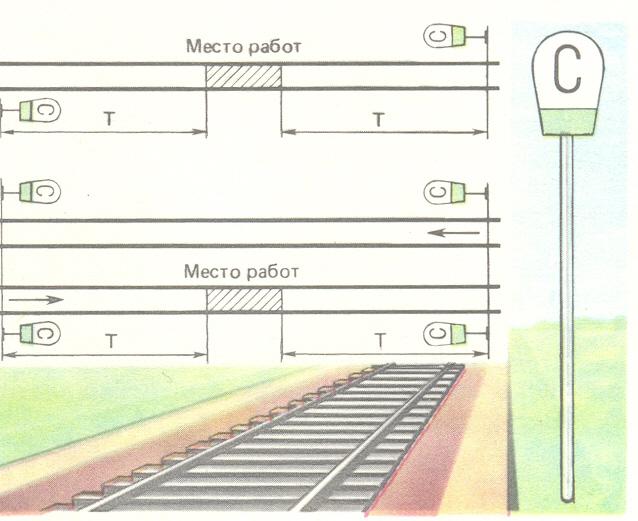

3.4. Места производства работ на пути, не требующие ограждения сигналами остановки или уменьшения скорости, но требующие предупреждения работающих о приближении поезда, ограждаются переносными сигнальными знаками «С» о подаче свистка, которые устанавливаются у пути, где производятся работы, а также у смежного главного пути (рис. 6.9.).

Переносные сигнальные знаки «С» устанавливаются в таком же порядке у смежных главных путей и при производстве работ, огражденных сигналами остановки или сигналами уменьшения скорости (см. рис. 6.2, 6.4).

3.5. При ограждении мест препятствий или производства работ на трехпутных или многопутных участках переносные сигналы и сигнальные знаки, относящиеся к средним путям, устанавливаются с правой стороны по направлению к месту работ, а относящиеся к крайним путям – устанавливаются на ближайшей обочине с правой стороны.

3.6. Места, требующие постоянного уменьшения скорости, ограждаются с обеих сторон на расстоянии 15 м от границ опасного места сигнальными знаками «Начало опасного места» (см. рис. 7.23, а) и «Конец опасного места» (см. рис. 7.23, б).

От этих сигнальных знаков на расстоянии «Т» устанавливаются сигналы уменьшения скорости. Схемы установки сигналов уменьшения скорости и сигнальных знаков «Начало опасного места» и «Конец опасного места» на однопутном участке приведены на рис. 6.10, а; на одном из путей двухпутного участка – на рис. 6.10, б; на обоих путях двухпутного участка – на рис. 6.10, в.

Если место, требующее постоянного уменьшения скорости на перегоне, расположено вблизи станции и оградить его в установленном порядке невозможно, то со стороны перегона и со стороны станции оно ограждается в порядке, указанном на рис. 6.11.

Источник

На каком расстоянии и какими сигналами ограждаются препятствия на перегоне

ОГРАЖДЕНИЕ МЕСТ ПРЕПЯТСТВИЙ ДЛЯ ДВИЖЕНИЯ ПОЕЗДОВ И МЕСТ ПРОИЗВОДСТВА РАБОТ НА СТАНЦИЯХ

Всякое препятствие для движения по станционным путям и стрелочным переводам должно быть ограждено сигналами остановки независимо от того, ожидается поезд (маневровый состав) или нет.

При ограждении на станционном пути места препятствия или производства работ сигналами остановки все ведущие к этому месту стрелки устанавливаются в такое положение, чтобы на него не мог выехать подвижной состав, и запираются или зашиваются костылями. На месте препятствия или производства работ на оси пути устанавливается переносный красный сигнал (рис.36а).

Если какие-либо из этих стрелок направлены остряками в сторону места препятствия или производства работ и не дают возможности изолировать путь, такое место с обеих сторон ограждается переносными красными сигналами, устанавливаемыми на расстоянии 50 м от границ места препятствия или производства работ (рис.36б). В том случае, когда остряки стрелок расположены ближе, чем на 50 м от места препятствия или производства работ, между остряками каждой такой стрелки устанавливается переносный красный сигнал (рис. 36 в).

При ограждении переносными красными сигналами места препятствия или производства работ на стрелочном переводе сигналы устанавливаются: со стороны крестовины — против предельного столбика на оси каждого из сходящихся путей; с противоположной стороны — в 50 м от остряка стрелки (рис.37а).

Если вблизи стрелочного перевода, подлежащего ограждению, расположена другая стрелка, которую можно поставить в такое положение, что на стрелочный перевод, где имеется препятствие, не может выехать подвижной состав, то стрелка в таком положении запирается или зашивается. В этом случае переносный красный сигнал со стороны такой изолирующей стрелки не ставится (рис.37б).

Когда стрелку в указанное положение поставить нельзя, то на расстоянии 50 м от места препятствия или производства работ в направлении к этой стрелке устанавливается переносный красный сигнал (см. рис.37а).

Если место препятствия или производства работ находится на входной стрелке, то со стороны перегона оно ограждается закрытым входным сигналом, а со стороны станции — переносными красными сигналами, устанавливаемыми на оси каждого из сходящихся путей против предельного столбика (рис.37в).

Когда место препятствия или производства работ находится между входной стрелкой и входным сигналом, то со стороны перегона оно ограждается закрытым входным сигналом, а со стороны станции — переносным красным сигналом, установленным между остряками входной стрелки (рис.37г).

Дежурный стрелочного поста, обнаруживший препятствие на стрелочном переводе, должен немедленно установить один переносный красный сигнал на месте препятствия (до начала работ по ремонту) и доложить об этом дежурному по станции.

Место, требующее уменьшения скорости, расположенное на главном пути станции, ограждается переносными сигналами уменьшения скорости и сигнальными знаками “Начало опасного места” и “Конец опасного места”, как указано на рис.38 и 39.

Если место, требующее уменьшения скорости, расположено на остальных станционных путях, то оно ограждается только переносными сигналами уменьшения скорости. Порядок установки этих сигналов указан на рис. 40

Источник

4. Ограждение мест препятствий для движения поездов и производства работ на станциях

4.1. Всякое препятствие для движения по станционным путям и стрелочным переводам должно быть ограждено сигналами остановки независимо от того, ожидается поезд (маневровый состав) или нет.

При ограждении на станционном пути места препятствия или производства работ сигналами остановки все ведущие к этому месту стрелки устанавливаются в такое положение, чтобы на него не мог выехать подвижной состав, и запираются или зашиваются. На месте препятствия или производства работ на оси пути устанавливается переносной красный сигнал (рис. 6.12).

Если какие-либо из этих стрелок направлены остряками в сторону места препятствия или производства работ и не дают возможности изолировать путь, такое место с обеих сторон ограждается переносными красными сигналами, устанавливаемыми на расстоянии 15 м от границ места препятствия или производства работ (рис. 6.13).

В том случае, когда остряки стрелок расположены ближе чем на 15 м от места препятствия или производства работ, между остряками каждой такой стрелки устанавливается переносной красный сигнал (рис. 6.14).

При ограждении переносными красными сигналами места препятствия или производства работ на стрелочном переводе сигналы устанавливаются:

со стороны крестовины – против предельного столбика на оси каждого из сходящихся путей;

с противоположной стороны – на расстоянии 15 м от остряка стрелки (рис. 6.15).

Если вблизи от стрелочного перевода, подлежащего ограждению, расположена другая стрелка, которую можно поставить в такое положение, что на стрелочный перевод, где имеется препятствие, не может выехать подвижной состав, то стрелка в таком положении запирается или зашивается. В этом случае переносной красный сигнал со стороны такой изолирующей стрелки не ставится (рис. 6.16).

Когда стрелку в указанное положение поставить нельзя, на расстоянии 15 м от места препятствия или производства работ в направлении к этой стрелке устанавливается переносной красный сигнал (см.рис. 6.15).

Если место препятствия или производства работ находится на входной стрелке, то со стороны перегона оно ограждается закрытым входным сигналом, а со стороны станции – переносными красными сигналами, устанавливаемыми на оси каждого из сходящихся путей против предельного столбика (рис. 6.17).

Когда место препятствия или производства работ находится между входной стрелкой и входным сигналом, то со стороны перегона оно ограждается закрытым входным сигналом, а со стороны станции – переносным красным сигналом, устанавливаемым между остряками входной стрелки (рис. 6.18).

Дежурный стрелочного поста (или другой работник, обслуживающий стрелочный перевод), обнаруживший препятствие на стрелочном переводе, должен немедленно установить один переносной красный сигнал на месте препятствия (до начала работ по ремонту) и доложить об этом дежурному по станции.

4.2. При внезапном возникновении препятствия и отсутствии необходимых переносных сигналов следует немедленно на месте препятствия и со стороны ожидаемого поезда на расстоянии тормозного пути установить сигналы остановки (днем – красный флаг, ночью – фонарь с красным огнем).

На однопутных участках, если неизвестно, с какой стороны ожидается поезд, сигналы устанавливаются в первую очередь со стороны спуска к ограждаемому месту, а на площадке – со стороны кривой или выемки.
