7 уровней модели OSI — физический, канальный, сетевой, транспортный, сеансовый, представления, прикладной

Модель OSI

Эталонная модель OSI являет собой 7-уровневую сетевую иерархию созданную международной организацией по стандартам (ISO). Представленная модель на рис.1 имеет 2 различных модели:

В вертикальной — соседние уровни меняются информацией с помощью интерфейсов API. Горизонтальная модель требует общий протокол для обмена информацией на одном уровне.

Модель OSI описывает только системные методы взаимодействия, реализуемые ОС, ПО и тд. Модель не включает методы взаимодействия конечных пользователей. В идеальных условиях приложения должны обращаться к верхнему уровню модели OSI, однако на практике многие протоколы и программы имеют методы обращения к нижним уровням.

Физический уровень

На физическом уровне данные представлены в виде электрических или оптических сигналов, соответствующие 1 и 0 бинарного потока. Параметры среды передачи определяются на физическом уровне:

Самые распространенные виды спецификаций на этом уровне:

На физическом уровне нельзя вникнуть в смысл данных, так как она представлена в виде битов.

Канальный уровень

На этом канале реализована транспортировка и прием кадров данных. Уровень реализует запросы сетевого уровня и использует физический уровень для приема и передачи. Спецификации IEEE 802.x делят этот уровень на два подуровня управление логическим каналом (LLC) и управление доступом к среде (MAC). Самые распространенные протоколы на этом уровне:

Также на этом уровне реализуется обнаружение и исправление ошибок при передаче. На канальном уровне пакет помещается в поле данных кадра — инкапсуляция. Обнаружение ошибок возможно с помощью разных методов. К примеру реализация фиксированных границ кадра, или контрольной суммой.

Сетевой уровень

На этом уровне происходит деление пользователей сети на группы. Здесь реализуется маршрутизация пакетов на основе MAC-адресов. Сетевой уровень реализует прозрачную передачу пакетов на транспортный уровень. На этом уровне стираются границы сетей разных технологий. Маршрутизаторы работают на этом уровне. Пример работы сетевого уровня показан на рис.2 Самые частые протоколы:

Транспортный уровень

На этом уровне потоки информации делятся на пакеты для передачи их на сетевом уровне. Самые распространенные протоколы этого уровня:

Сеансовый уровень

На этом уровне происходит организация сеансов обмена информацией между оконечными машинами. На этом уровне идет определение активной стороны и реализуется синхронизация сеанса. На практике многие протоколы других уровней включают функцию сеансового уровня.

Уровень представления

На этом уровне происходит обмен данными между ПО на разных ОС. На этом уровне реализовано преобразование информации (кодирование, сжатие и тд) для передачи потока информации на транспортный уровень. Протоколы уровня используются и те, что используют высшие уровни модели OSI.

Прикладной уровень

Прикладной уровень реализует доступ приложения в сеть. Уровень управляет переносом файлов и управление сетью. Используемые протоколы:

Источник

Уровни эталонной модели OSI

Что такое модель OSI?

В данной статье мы рассмотрим назначение уровней эталонной модели osi, с подробным описанием каждого из семи уровней модели.

Многоуровневый подход:

Эталонная Модель Взаимосвязи Открытых Систем (семиуровневая модель osi) введена в 1977 г.

После утверждения данной модели, проблема взаимодействия была разделена (декомпозирована) на семь частных проблем, каждая из которых может быть решена независимо от других.

Уровни эталонной модели

Уровни эталонной модели OSI представляют из себя вертикальную структуру, где все сетевые функции разделены между семью уровнями. Следует особо отметить, что каждому такому уровню соответствует строго описанные операции, оборудование и протоколы.

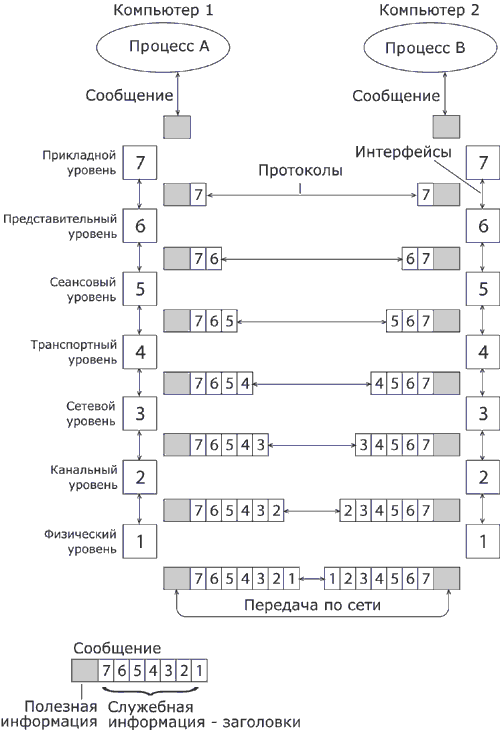

Взаимодействие между уровнями организовано следующим образом:

Так как семиуровневая модель osi состоит из строгой соподчиненной структуры, то любой более высокий уровень использует функции нижележащего уровня, причем распознает в каком именно виде и каким способом (т.е. через какой интерфейс) нужно передавать ему поток данных.

Следует отметить, что помимо добавления служебной информации в виде заголовка вначале сообщения, уровни могут добавлять служебную информацию и в конце сообщения, который называется «трейлер».

Когда сообщение достигло физического уровня, сообщение уже полностью сформировано для передачи по каналу связи к узлу назначения, то есть содержит в себе всю служебную информацию добавленную на уровнях модели OSI.

Помимо термина «данные» (data), которое используется в модели OSI на прикладном, представительном и сеансовом уровнях, используются и другие термины на других уровнях модели OSI, чтобы можно было сразу определить на каком уровне модели OSI выполняется обработка.

Функции физического уровеня

Функции канального уровня

Для ЛВС канальный уровень разбивается на два подуровня:

Функции сетевого уровня

Оборудование, работающее на сетевом уровне: маршрутизатор.
Виды протоколов сетевого уровня:

Функции транспортного уровня модели osi

Функции сеансового уровня

Функции представительного уровня

Функции прикладного уровня модели osi

Сетезависимые и сетенезависимые уровни семиуровневой модели osi

По своим функциональным возможностям семь уровней модели OSI можно отнести к одной из двух групп:

Источник

OSI Model

Содержание

Сетевая модель OSI [ править ]

Общая характеристика модели [ править ]

OSI состоит из двух основных частей:

Концепция семиуровневой модели была описана в работе Чарльза Бахмана. Данная модель подразделяет коммуникационную систему на уровни абстракции (англ. «abstraction layers»). В модели OSI средства взаимодействия делятся на семь уровней: прикладной, представления, сеансовый, транспортный, сетевой, канальный и физический. Каждый уровень:

Каждый из семи уровней характеризуется типом данных (PDU, сокращение от англ. protocol data units), которым данный уровень оперирует и функционалом, который он предоставляет слою, находящемуся выше него. Предполагается, что пользовательские приложения обращаются только к самому верхнему (прикладному) уровню, однако на практике это выполняется далеко не всегда.

Описание уровней модели OSI [ править ]

Прикладной уровень (Application layer) [ править ]

Самый верхний уровень модели, предоставляет набор интерфейсов для взаимодействия пользовательских процессов с сетью. Единицу информации, которой оперируют три верхних уровня модели OSI, принято называть сообщение (англ. message).

Прикладной уровень выполняет следующие функции:

К числу наиболее распространенных протоколов верхних трех уровней относятся:

Уровень представления (Presentation layer) [ править ]

Уровень представления занимается представлением данных, передаваемых прикладными процессами в нужной форме. Данные, полученные от приложений с прикладного уровня, на уровне представления преобразуются в формат подходящий для передачи их по сети, а полученные по сети данные преобразуются в формат приложений. Также кроме форматов и представления данных, данный уровень занимается конвертацией структур данных, используемых различными приложениями. Другой функцией, выполняемой на уровне представлений, является шифрование данных, которое применяется в тех случаях, когда необходимо защитить передаваемую информацию от доступа несанкционированными получателями.

Как и прикладной уровень, уровень представления оперирует напрямую сообщениями. Уровень представления выполняет следующие основные функции:

Примеры протоколов данного уровня:

Сеансовый уровень (Session layer) [ править ]

Сеансовый уровень контролирует структуру проведения сеансов связи между пользователями. Он занимается установкой, поддержанием и прерыванием сеансов, фиксирует, какая из сторон является активной в данный момент, осуществляет синхронизацию обмена информацией между пользователями, что также позволяет устанавливать контрольные точки.

На сеансовом уровне определяется, какой будет передача между двумя прикладными процессами:

Как 2 уровня над ним, сеансовый уровень использует сообщения в качестве PDU.

Примеры протоколов сеансового уровня:

Транспортный уровень (Transport layer) [ править ]

Транспортный уровень предназначен для передачи надежной последовательностей данных произвольной длины через коммуникационную сеть от отправителя к получателю. Уровень надежности может варьироваться в зависимости от класса протокола транспортного уровня. Так например UDP гарантирует только целостность данных в рамках одной датаграммы и не исключает возможности потери/дублирования пакета или нарушения порядка получения данных; TCP обеспечивает передачу данных, исключающую потерю данных или нарушение порядка их поступления или дублирования, может перераспределять данные, разбивая большие порции данных на фрагменты и наоборот, склеивая фрагменты в один пакет.

Модель OSI определяет пять классов сервиса, предоставляемых транспортным уровнем. Эти виды сервиса отличаются качеством предоставляемых услуг: срочностью, возможностью восстановления прерванной связи, наличием средств мультиплексирования нескольких соединений между различными прикладными протоколами через общий транспортный протокол, а главное способностью к обнаружению и исправлению ошибок передачи, таких как искажение, потеря и дублирование пакетов. В функции транспортного уровня входят:

Транспортный уровень использует сегменты или датаграммы в качестве основного типа данных.

Сетевой уровень (Network layer) [ править ]

Сетевой уровень предоставляет функционал для определения пути передачи пакетов данных между клиентами, подключенными к одной коммуникационной сети. На данном уровне решается проблема маршрутизации (выбора оптимального пути передачи данных), трансляцией логических адресов в физические, отслеживанием неполадок в сети.

В рамках сетевого надежность доставки сообщений не гарантируется; сетевой уровень может реализовывать соответствующий функционал, но не обязан это делать. Роль PDU исполняют пакеты (англ. packet).

Сетевой уровень выполняет функции:

Наиболее часто на сетевом уровне используются протоколы:

Канальный уровень (Data link layer) [ править ]

Канальный уровень предназначен для передачи данных между двумя узлами, находящихся в одной локальной сети. Роль PDU исполняют фреймы (англ. frame). Фреймы канального уровня не пересекают границ локальной сети, что позволяет данному уровню сосредоточиться на локальной доставке (фактически межсетевой доставкой занимаются более высокие уровни).

Заголовок фрейма формируется из аппаратных адресов отправителя и получателя, что позволяет однозначно определить устройство, которое отправило данный фрейм и устройство, которому он предназначен. При этом никакая часть адреса не может быть использована, чтобы определить некую логическую/физическую группу к которой принадлежит устройство.

Канальный уровень состоит из двух подуровней: LLC и MAC.

Канальный уровень выполняет функции:

Наиболее часто на канальной уровне используются протоколы:

Физический уровень (Physical layer) [ править ]

Физический уровень описывает способы передачи потока бит через дата линк, соединяющий сетевые устройства. Поток байт может быть сгруппирован в слова и сконвертирован в физический сигнал, который посылается через некоторое устройство.

Здесь специфицируются такие низкоуровневые параметры как частота, амплитуда и модуляция.

Физический уровень выполняет функции:

Наиболее часто на физическом уровне используются протоколы:

Инкапсуляция [ править ]

Физический уровень ответственен за физическую передачу данных. IP предоставляет глобальный способ адресации устройств. TCP добавляет возможность выбора приложения (порт).

Во время инкапсуляции каждый уровень собирает свой собственный PDU, добавляя некоторый заголовок с контрольной информацией к PDU с более высокого уровня.

Пример [ править ]

Предположим мы отправляем веб-страницу клиенту:

Источник

Сетевые стандарты: семиуровневая эталонная модель OSI

Модель взаимодействия открытых систем (Open System Interconnection, OSI) определяет различные уровни взаимодействия систем в сетях с коммутацией пакетов, дает им стандартные имена и указывает, какие функции должен выполнять каждый уровень.

Модель OSI была разработана на основании большого опыта, полученного при создании компьютерных сетей, в основном глобальных, в 70-е годы. Полное описание этой модели занимает более 1000 страниц текста.

Contents

Физический уровень [ ]

Физический уровень (Physical layer) имеет дело с передачей битов по физическим каналам связи, таким, как коаксиальный кабель, витая пара, оптоволоконный кабель или цифровой территориальный канал. К этому уровню имеют отношение характеристики физических сред передачи данных, такие как полоса пропускания, помехозащищенность, волновое сопротивление и другие. На этом же уровне определяются характеристики электрических сигналов, передающих дискретную информацию, такую как крутизна фронтов импульсов, уровни напряжения или тока передаваемого сигнала, тип кодирования, скорость передачи сигналов. Кроме того, здесь стандартизируются типы разъемов и назначение каждого контакта. Реализуется аппаратно.

Протоколы физического уровня OSI:

Канальный уровень [ ]

Спецификация IEEE 802 разделяет этот уровень на два подуровня — MAC (Media Access Control) регулирует доступ к разделяемой физической среде, LLC (Logical Link Control) обеспечивает обслуживание сетевого уровня.

На этом уровне работают коммутаторы, мосты.

Протоколы канального уровня:

В программировании этот уровень представляет драйвер сетевой платы, в операционных системах имеется программный интерфейс взаимодействия канального и сетевого уровней между собой, это не новый уровень, а просто реализация модели для конкретной ОС. Примеры таких интерфейсов: ODI, NDIS, UDI.

Сетевой уровень [ ]

Сетевой уровень сетевой модели OSI предназначен для определения пути передачи данных. Отвечает за трансляцию логических адресов и имён в физические, определение кратчайших маршрутов, коммутацию и маршрутизацию, отслеживание неполадок и «заторов» в сети.

Протоколы сетевого уровня маршрутизируют данные от источника к получателю.

На этом уровне работает маршрутизатор (роутер).

Сетевой уровень — доставка пакета:

На сетевом уровне работают протоколы еще одного типа, которые отвечают за отображение адреса узла, используемого на сетевом уровне, в локальный адрес сети. Такие протоколы часто называют протоколами разрешения адресов — Address Resolution Protocol, ARP. Иногда их относят не к сетевому уровню, а к канальному, хотя тонкости классификации не изменяют сути.

Пример: IP/IPv4/IPv6 (Internet Protocol), IPX (Internetwork Packet Exchange, протокол межсетевого обмена), X.25 (частично этот протокол реализован на уровне 2) CLNP (сетевой протокол без организации соединений), IPsec (Internet Protocol Security), ICMP (Internet Control Message Protocol), RIP (Routing Information Protocol), OSPF (Open Shortest Path First), ARP (Address Resolution Protocol).

Транспортный уровень [ ]

Транспортный уровень (Transport layer) обеспечивает приложениям или верхним уровням стека — прикладному и сеансовому — передачу данных с той степенью надежности, которая им требуется. Модель OSI определяет пять классов сервиса, предоставляемых транспортным уровнем. Эти виды сервиса отличаются качеством предоставляемых услуг: срочностью, возможностью восстановления прерванной связи, наличием средств мультиплексирования нескольких соединений между различными прикладными протоколами через общий транспортный протокол, а главное — способностью к обнаружению и исправлению ошибок передачи, таких как искажение, потеря и дублирование пакетов.

Транспортный уровень — обеспечение доставки информации с требуемым качеством между любыми узлами сети:

Пример: ATP (AppleTalk Transaction Protocol), CUDP (Cyclic UDP), DCCP (Datagram Congestion Control Protocol), FCP (Fiber Channel Protocol), IL (IL Protocol), NBF (NetBIOS Frames protocol), NCP (NetWare Core Protocol), SCTP (Stream Control Transmission Protocol), SPX (Sequenced Packet Exchange), SST (Structured Stream Transport), TCP (Transmission Control Protocol), UDP (User Datagram Protocol).

Сеансовый уровень [ ]

Сеансовый уровень (Session layer) обеспечивает управление диалогом: фиксирует, какая из сторон является активной в настоящий момент, предоставляет средства синхронизации. Последние позволяют вставлять контрольные точки в длинные передачи, чтобы в случае отказа можно было вернуться назад к последней контрольной точке, а не начинать все сначала. На практике немногие приложения используют сеансовый уровень, и он редко реализуется в виде отдельных протоколов, хотя функции этого уровня часто объединяют с функциями прикладного уровня и реализуют в одном протоколе.

Сеансовый уровень — управление диалогом объектов прикладного уровня:

Пример: ADSP (AppleTalk Data Stream Protocol), ASP (AppleTalk Session Protocol), H.245 (Call Control Protocol for Multimedia Communication), ISO-SP (OSI Session Layer Protocol (X.225, ISO 8327)), iSNS (Internet Storage Name Service), L2F (Layer 2 Forwarding Protocol), L2TP (Layer 2 Tunneling Protocol), NetBIOS (Network Basic Input Output System), PAP (Password Authentication Protocol), PPTP (Point-to-Point Tunneling Protocol), RPC (Remote Procedure Call Protocol), RTCP (Real-time Transport Control Protocol), SMPP (Short Message Peer-to-Peer), SCP (Secure Copy Protocol), ZIP (Zone Information Protocol), SDP (Sockets Direct Protocol).

Представительный уровень [ ]

Представительный уровень (Presentation layer) имеет дело с формой представления передаваемой по сети информации, не меняя при этом ее содержания. За счет уровня представления информация, передаваемая прикладным уровнем одной системы, всегда понятна прикладному уровню другой системы. С помощью средств данного уровня протоколы прикладных уровней могут преодолеть синтаксические различия в представлении данных или же различия в кодах символов, например в кодах ASCII и EBCDIC. На этом уровне может выполняться шифрование и дешифрование данных, благодаря которому секретность обмена данными обеспечивается сразу для всех прикладных служб. Примером такого протокола является протокол Secure Socket Layer (SSL), который обеспечивает секретный обмен сообщениями для протоколов прикладного уровня стека TCP/IP.

Уровень представления — согласовывает представление (синтаксис) данных при взаимодействии двух прикладных процессов:

Пример: AFP — Apple Filing Protocol, ICA — Independent Computing Architecture, LPP — Lightweight Presentation Protocol, NCP — NetWare Core Protocol, NDR — Network Data Representation RDP — Remote Desktop Protocol, XDR — eXternal Data Representation, X.25 PAD — Packet Assembler/Disassembler Protocol.

Прикладной уровень [ ]

Прикладной уровень (Application layer) — это в действительности просто набор разнообразных протоколов, с помощью которых пользователи сети получают доступ к разделяемым ресурсам, таким как файлы, принтеры или гипертекстовые Web-страницы, а также организуют совместную работу, например с помощью протокола электронной почты. Единица данных, которой оперирует прикладной уровень, обычно называется сообщением (message).

Прикладной уровень — набор всех сетевых сервисов, которые предоставляет система конечному пользователю:

Пример: HTTP, POP3, SMTP, FTP, XMPP, OSCAR, Modbus, SIP, TELNET

Источник

Модель OSI: уровни модели OSI, протоколы, история.

Сетевая модель OSI (Open Systems Interconnection) — это концептуальная модель, которая описывает и стандартизирует функции компьютерных систем при их взаимодействии друг с другом. Каждый из семи уровней накладывается поверх предыдущего: от физического до прикладного, взаимодействуя с нижним и предоставляя средства для уровня выше.

К настоящему времени стек протоколов TCP/IP практически вытеснил оригинальный стек OSI из реального использования. Модель TCP/IP не такая полная и включает только четыре уровня, но она стала стандартом де-факто.

Сравнение OSI и TCP/I

Поскольку модель OSI лучше проработана, она считается эталонной и используется для обучения.

Зачем понадобилась концептуальная модель?

В конце 60-х гг в разных уголках мира начали строить первые компьютерные сети для университетов, госучреждений, армии. Многие сети разрабатывали частные компании. Например, IBM внедряла фирменную архитектуру Systems Network Architecture, а Digital Equipment Corporation — DECnet. В 1969 году минобороны США запустило свою сеть ARPANET.

Логическая карта ARPANET, март 1977

Суть в том, что все разрозненные сети проектировали по собственным принципам, а часто на собственных стандартах и протоколах. Вскоре стало ясно, что для глобального взаимодействия нужно выработать стандарты и методы сетевого взаимодействия более высокого уровня.

В 1977 году Международная организация по стандартизации (ISO) сформировала комитет Open Systems Interconnection под председательством Чарльза Бахмана. Он говорит, что спроектировал дизайн системы под сильным влиянием IBM Systems Network Architecture (SNA) — проприетарной сетевой архитектуры для взаимодействия глобальной сети мейнфреймов IBM, там семиуровневый стек сетевых протоколов, очень похожий на OSI.

Уровни модели OSI

Вот уровни модели OSi сверху вниз, с указанием функций и PDU (блоки данных протокола) для уровней 1−4:

7. Прикладной (application). Доступ к сетевым службам

6. Представления (presentation). Представление и шифрование данных

5. Сеансовый (session). Управление сеансом связи.

4. Транспортный (transport). Прямая связь между конечными пунктами и надёжность. Сегменты и датаграммы

3. Сетевой (network). Определение маршрута и логическая адресация. Пакеты

2. Канальный (data link). Физическая адресация. Кадры (фреймы)

1. Физический (physical). Работа со средой передачи, сигналами и двоичными данными. Биты, символы

Каждому уровню OSI соответствуют определённые функции, протоколы, оборудование и PDU. Для уровней 5-7 это любые данные.

Благодаря жёсткой абстракции в OSI реализована практически абсолютная гибкость. Пока слои реализуют правильный интерфейс сверху и ожидают правильного интерфейса снизу, можно использовать любую реализацию данного слоя.

Оригинальный стек модели OSI

модель OSI опубликовали в 1984 года как международный стандарт ISO 7498 и рекомендации X.200. Но разработка слишком затянулась, уже 1 января 1983 года минобороны США опубликовало распоряжение об обязательном использовании стека TCP/IP в сети ARPANET. Этот день считается датой рождения современного Интернета.

Вскоре после концептуальной модели OSI приняли отдельные стандарты OSI для транспортных протоколов, электронной почты, электронных каталогов, управления сетью и многих других функций. На практике эти «настоящие» протоколы OSI с их функциями не совсем вписываются в реально используемый стек TCP/IP. Например, в модели OSI канальный уровень 2 реализован в виде протокола X.212. Типичными протоколами уровня 3 являются Connectionless Network Protocol (CLNP) и Connection Oriented Network Protocol. Адресация OSI на этих уровнях основана на технологии Network Service Access Point или NSAP. Точки NSAP не включают информацию о маршрутизации, как в случае с IP-адресами, поэтому процесс маршрутизации трафика к конкретному NSAP включает «перевод» NSAP в более подробные типы адресации, которые могут зависеть от используемого уровня 2. В целом, адресация OSI в современном использовании во многом зависит от деталей конкретного приложения.

Транспортный уровень 4 добавляет дополнительные возможности по сравнению с уровнем 3, включая мультиплексирование нескольких потоков, восстановление ошибок, управление потоком и управление соединением (например, повторные попытки и повторные подключения). Существует пять классов уровня 4, от TP0 до высоконадёжного TP4, что не совсем логично с современной точки зрения. Поскольку уровень 4 предлагает общие функции обмена сообщениями, он, возможно, является ближайшим эквивалентом современных протоколов TCP и UDP в IP-стеке, хотя многие элементы UDP и TCP присутствуют и на более низких уровнях.

Сеансовый уровень 5 добавляет управление ассоциациями между хостами и статусом соединения между ними. Это немного запутано, поскольку в модели IP нет соответствующего эквивалента. Сеансовый уровень OSI определяется стандартом X.215, который отвечает за установку соединения.

Шестого уровня представления тоже не существует в стеке IP, и его ещё сложнее понять. Основная концепция заключается в том, что приложения должны взаимодействовать с использованием абстрактных представлений, а не реальных значений, закодированных в канале передачи. Эти абстрактные представления затем переводят в фактические значения, основанные на возможностях базовой сети. То есть это сжатие данных, шифрование, изменение кодировки и др. Уровень представления OSI реализован в протоколе X.216.

Наконец, самый верхний прикладной уровень 7. Хотя у него нет чётких определений, стек OSI поставлялся с большим количеством протоколов прикладного уровня. Можно вспомнить X.500, протокол службы каталогов, который считается прародителем LDAP, а также X.509, который описывает функцию криптографических сертификатов в экосистеме X.500. Формат и концепции сертификата X.509 непосредственно используются сегодня в TLS и других криптографических реализациях. Есть также протокол службы обмена сообщениями X.400, по сути, OSI-версия электронной почты. Как и следовало ожидать, он значительно мощнее и сложнее, чем электронная почта в современном виде. Долгое время Microsoft Exchange представлял собой наиболее полную реализацию X.400.

Описание стека OSI определено стандартами МСЭ, которые можно купить на официальном сайте ISO.

Другие протоколы в модели OSI

Хотя модель OSI как стек оригинальных протоколов устарела, любую технологию и протокол связи можно спроецировать на один или несколько уровней OSI. Вот некоторые примеры.

Многие протоколы работают на нескольких уровнях OSI. Например, подуровни LLC (Logical Link Control) и MAC (Media Access Control) в IEEE 802. Или набор протоколов X.25, который покрывает три последних уровня.

1 (физический)

Физический уровень Bluetooth, шина CAN, DSL, Ethernet (10BASE-F и др.), GSM, физические уровни IEEE 802.15.4, IEEE 1394, IRDA, ISDN, I²C, LoRa, OTN, SMB, V.92, USB, PCI Express, физический уровень 802.11 Wi-Fi, IEEE 802.15.7

2 (канальный)

ARCnet, ATM, CDP, CAN, Ethernet, EAPS, FDDI, Frame Relay, IEEE 802.2 (функции подуровня LLC для подуровня MAC в IEEE 802), сеть IEEE 802.11, I²C, LLDP, PPP, IEEE 802.1aq, Token Ring

3 (сетевой)

CLNS, DDP, EIGRP, ICMP, IGMP, IPsec, IPv4/IPv6, IPX, OSPF, PIM, RIP

4 (транспортный)

ATP, CUDP, DCCP, FCP, IL, MPTCP, RDP, RUDP, SCTP, SPX, SST, TCP, UDP, UDP-Lite, µTP

5 (сеансовый)

ADSP, ASP, H.245, ISO-SP (X.225, ISO 8327), iSNS, L2F, L2TP, NetBIOS, PAP, PPTP, RPC, RTCP, SMPP, SCP, SOCKS, ZIP, SDP

6 (представления)

AFP, ICA, LPP, NCP, NDR, Tox, XDR, X.25

7 (прикладной)

Telnet, FTP, TFTP, SMTP, DNS, BOOTP, SNMP, CMOT

На уровнях 5−7 работают современные прикладные протоколы, таких как Bitcoin, BitTorrent, HTTP, IRV, IPFS, NTP, RDP, SIP, Tor, Tox, WebRTC, XMPP и многие другие.

Противостояние с TCP/IP

Разработка OSI продвигались настолько медленно, что вызывала сильное раздражение у всей индустрии. К началу 90-х годов стало понятно, что она не поспевает за реальным развитием телекома.

Хотя правительства по всему миру рекомендовали соблюдать стандарты OSI, на практике телекомы предпочитали быстро соединять разнородные гетерогенные системы по протоколам TCP/IP, не соблюдая порядок и иерархию OSI. Интернет-инженер Маршалл Роуз писал в учебнике 1990 года, что «интернет-сообщество изо всех сил старается игнорировать сообщество OSI. По большому счету, технология OSI уродлива по сравнению с технологией Интернета».
Предвзятость интернет-сообщества привела к тому, что оно отвергало любые технические идеи OSI. Например, в 1992 году некоторые руководители IETF предложили принять продвинутый стандарт ISO Connectionless Network Protocol вместо IPv4, но сообщество отвергло эту идею.

Ещё одно преимущество TCP/IP было в том, что интернет-протоколы можно внедрять бесплатно, а чтобы использовать стандарты OSI, производители и интеграторы должны покупать бумажные копии стандартов у ISO.

Инженеры признавали, что у OSI архитектурно более проработанная модель, она гораздо более полная, более тщательная. Но на практике проще взять простой в реализации TCP/IP. Впрочем, модель OSI никто не отменял, и в неё вполне вписывается даже стек TCP/IP.

Модель OSI как теоретическая конструкция для обучения

Модель OSI сейчас используется в качестве эталонной, справочной модели для обучения студентов. Оригинальные протоколы OSI не получили распространения. Некоторые инженеры утверждают, что эталонная модель OSI по-прежнему актуальна для облачных вычислений. Другие говорят, что оригинальная модель не соответствует современным сетевым протоколам, а вместо неё лучше использовать упрощённый подход.

В отличие от большинства компьютерных сетей, которые ставят целью наладить простой канал связи с некоторыми дополнительными функциями, модель OSI пыталась закодировать в модели практически все возможные варианты приложений. Это привело к оверинжинирингу. Но история показала, что для сетей важнее простота реализации и удобство использования.
