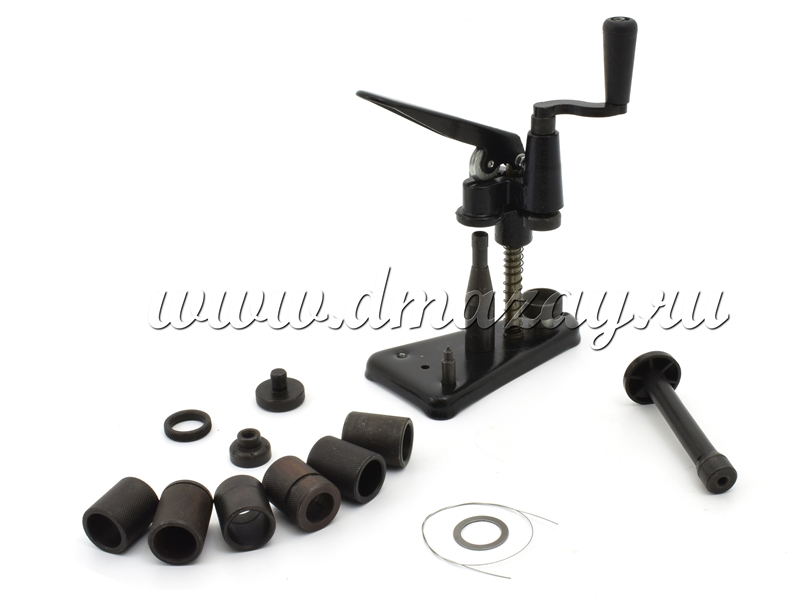

УПС-7 МАГНУМ (Универсальный прибор Сидоренко) металлический с стальными матрицами для снаряжения патронов калибра 12/70 и 12/76 (закрутка, обжатие звездочкой, выпрессовка и запрессовка капсюлей) ОРИГИНАЛ
Уникальная матрица корона!
Все матрицы стальные!
Резьба закрутки стандарт!
Внимание! Под данной строчкой находится 3D-фотография, которую можно вращать мышкой (либо пальцем – для сенсорных устройств).
Прибор УПС-7 Магнум применяется при снаряжении охотничьих дробовых и пулевых патронов «Стандарт» (высотой 70мм) и «Магнум» (высотой 76мм) для гладкоствольных ружей. Прибор выполняет 7 операций.
Заделка края дульца гильзы на приборе УПС-7 Магнум может выполняться двумя способами:
— завальцовка вертикальной закруткой прибора.
Примечание: Перед началом эксплуатации прибора рекомендуется прикрепить (например, саморезами) основание прибора к поверхности рабочего места, используя для этого 2 отверстия на краях основания.
УПС-7 Магнум – это прибор настольного типа, состоящих из ручного рычажного пресса, съемной подставки под гильзу, съемной иглы и других составляющих.
3. УКАЗАНИЕ ПО МЕРАМ БЕЗОПАСНОСТИ
Помните, что капсюль воспламеняется при падении на него груза 300 грамм с высоты 10см!
Запрещается выпрессовывать из гильзы неиспользованный капсюль.
При запрессовке следите за тем, чтобы капсюль был утоплен до одного уровня с донцем гильзы, иначе это может стать причиной неожиданного выстрела при закрывании ружья.
Прибор УПС-7 Магнум предназначен для выполнения следующих семи операций:
4.1 ВЫПРЕССОВКА КАПСЮЛЯ ЛЮБОГ ОВИДА ИЗ СТРЕЛЯНОЙ ГИЛЬЗЫ
В конусную подставку под гильзы (7) ввинтить иглу (9). Стреляная гильза одевается на конусную подставку под гильзу, при это игла упирается в капсюль. Конец коромысла с отверстием для капсюля устанавливается над донцем гильзы. Извлечение капсюля производится нажатием коромысла на донце гильзы.
4.2 РАСПРАВЛЕНИЕ КРАЯ СТРЕЛЯНОЙ ГИЛЬЗЫ
Расправление происходит при одевании гильзы на конусную подставку под гильзу в операциях 5.1 и 4.3
4.3 ЗАПРЕССОВКА КАПСЮЛЯ ЛЮБОГО ВИДА В НОВУЮ И В СТРЕЛЯНУЮ ГИЛЬЗУ
В подставку под гильзу (7) завинчивается насадка (6) и одевается гильза.
Затем над донцем гильзы устанавливается конец коромысла (5), имеющий небольшой цилиндрический выступ. Под этот выступ подводится капсюль и плавным нажатием рукоятки запрессовывается заподлицо с поверхность донца гильзы или углубляется в капсюльном гнезде на 0,1-0,2мм, без смятия и перекосов.
4.4 СНАРЯЖЕНИЕ ПАТРОНОВ
4.4.1. При запрессовке «звездочкой» необходимо выдерживать высоту от среза дульца гильзы до дроби: 12 калибр – 11мм, 16 калибр – 10мм, 20 калибр – 9мм.
Регулировка размера от края гильзы до дроби производится установкой дополнительного пыжа или подбором соответствующего пыж-контейнера.
Навойник (15) на рабочей части имеет кольцевую черту для контроля указанных выше размеров.
4.4.2. При завальцовке закруткой необходимо выдерживать высоту от края дульца гильзы до пыжа на дробь: 5-6мм при использовании бездымного пороха, 3-4мм при использовании дымного пороха.
4.5. ОПРЕССОВКА КРАЯ ДУЛЬЦА ГИЛЬЗЫ СПОСОБОМ «ЗВЕЗДОЧКА»
4.5.1. На основании рычажного пресса (1) вывинчивается подставка под гильзу (7) и ввинчивается подставка под донце гильзы (12).
4.5.2. Для гильзы «магнум» высотой 76мм. На снаряженную гильзу одеть калибровочную опорную втулку (23 либо 24) и матрицу №1 (19 либо 20).
4.5.3. Для гильзы «Стандарт» высотой 70мм. На снаряженную гильзу одеть калибровочную опорную втулку (23 либо 24) и матрицу №1 (19 либо 20).
Примечание: для стреляной гильзы старые сгибы ориентировать по проволочным лучам матрица №1 (19). Для новой гильзы, нажимом руки на матрицу, предварительно сформировать сгибы края дульца гильзы.
4.5.4. Установить собранную гильзу на подставку под донце гильзы (12).
4.5.5. Установить конец коромысла (5) с отверстием над матрицей №1 (19 либо 20). Нажимая на рукоятку (4), прессовать до упора в торец калибровочной опорной втулки (23 либо 24).
При этом сводятся края дульца гильзы по 6-ти лучам (направлениям), сходящимся к её продольной оси, образовывая 6-ти лучевой конус «звездочки».
Примечание 1: Пластмассовые трубки гильз могут иметь различную толщину и эластичность, что влияет на образование 6-ти лучевого конуса «звездочки». Для обеспечения максимального сведения края дульца гильзы по 6-ти лучам (направлениям) рекомендуется подкладывать прокладку, например, одну-две монетки под донце гильзы в подставке (12).
Примечание 2: Переход к следующему пункту выполнить за минимальное время, чтобы сформированный конус «звездочки» не успел раскрыться.
4.5.6. Установить матрицу №2 (21) на гильзу взамен матрицы №1 (19 или 20) и прессовать до упора в торец калибровочной опорной втулки (23 либо 24).
4.6. ВЫРАВНИВАНИЕ КРАЯ БОРТИКА И ФОРМИРОВАНИЕ ЗАХОДНОГО КОНУСА СНАРЯЖЕННОЙ ГИЛЬЗЫ
4.6.1. Установить матрицу №3 (22) взамен матрицы №2 (21) и прессовать до упора в торец калибровочной опорной втулки (23 либо 24). При этом выравнивается край бортика и формируется заходный конус снаряженной гильзы.
После выполненных операций должен быть сформирован бортик из 6-ти лепестков, которые должны располагаться симметрично с минимальным отверстием в центре.
Примечание 1: Если после операции по п4.5.5. на поверхности гильзы образуются заломы, необходимо уменьшить ход матрицы №1 (регулировать кольцом (18)).
Примечание 2: Если в центре лепестков образуется отверстие более 1,5мм по п4.5.6., это свидетельствует о малой высоте гильзы. Необходимо подложить компенсационную прокладку ищ любого материала под донце гильзы в подставке (12).
Примечание 3: Если в центре лепестки накладываются друг на друга, необходимо уменьшить ход матрицы №2 по п.4.5.6. (регулировать кольцом (18)).
4.7. ЗАВАЛЬЦОВКА КРАЯ ДУЛЬЦА ГИЛЬЗЫ ВЕРТИКАЛЬНОЙ ЗАКРУТКОЙ ПРИБОРА
4.7.1. Поворотом трехпозиционного коромысла (5) установить матрицу закаточную для завальцовки (13 либо 14) над матрицей обратной (10).
Примечание 1: при снаряжении гильзы «Стандарт» высотой 70мм установить матрицу обратную (1) вместе с подставкой (11) на основание (1) и скрепить винтом М6х12мм (25).
Примечание 2: при снаряжении гильзы «Магнум» высотой 76мм установить матрицу обратную (10) на основание (1), а подставку (11) установить под основание (1) и скрепить винтом М6х13мм (25).
4.7.2. Установить в конусное гнездо матрицы обратной (10) собранную гильзу и, придерживая её, надеть матрицу закаточную (13 либо 14) на дульце гильзы, опустив с помощью рукоятки (4) коромысло (5).
4.7.3. Произвести завальцовку края дульца гильзы матрицей (19), вращая рукоятку (20) и одновременно нажимая рукоятку роликом (4).
Примечание: При завальцовке дульца гильзы опытным путем подобрать оптимальное соотношение числа оборотов и скорости подачи закаточной матрицы (13 либо 14).
РАСПРОСТРАНЕННЫЕ ОШИБКИ ПРИ СНАРЯЖЕНИИ ПАТРОНОВ «ЗВЕЗДОЙ»
1. Если лепестки завалены вниз к центру патрона
Причина 1 – слишком короткий контейнер (либо пыж)
Причина 2 – слишком мало пороха или дроби
2. Если лепестки приподняты вверх к центру патрона
3. Если в центре лепестков образуется отверстие более 1,5мм
4. Если на поверхности гильзы образуются заломы
ВАЖНО! Все операции, производящиеся на приборе УПС-7 должны выполняться относительно легко, при их выполнении запрещается наваливаться всей тяжестью тела. Возникающие замятия донца и пластмассовой части гильзы возникают из-за чрезмерных нагрузок, которые, в свою очередь, получаются, если используются уже стрелянные гильзы с «раздутыми» диаметрами. Для получения правильных диаметров юбок гильз рекомендуем использовать комплект для обжимки донец.
Правильно снаряженная гильза имеет лепестки, расположенные в одной плоскости и ровный круглый бортик.
Должны быть сформированы 6 симметричных лепестков с бортиком, расположенные в центре с минимальным отверстием.
УНИКАЛЬНАЯ МАТРИЦА КОРОНА
Возможно использование любых других матриц (любого калибра) со стандартной резьбой, например латунных матриц.
Устройства для снаряжения патронов, товары для зарядки патронов 12 и прочих калибров
Наша цена: 62,840 руб.
Наша цена: 76,940 руб.
Наша цена: 12,995 руб.
Наша цена: 6,800 руб.
Наша цена: 9,920 руб.
Наша цена: 9,920 руб.
Наша цена: 9,920 руб.
Наша цена: 12,440 руб.
Наша цена: 3,680 руб.
Наша цена: 3,680 руб.
Наша цена: 3,680 руб.
Наша цена: 4,995 руб.
Наша цена: 4,625 руб.
Наша цена: 4,995 руб.
Наша цена: 4,995 руб.
Наша цена: 4,995 руб.
Наша цена: 4,995 руб.
Наша цена: 4,995 руб.
Наша цена: 5,940 руб.
Наша цена: 4,995 руб.
Наша цена: 1,390 руб.
© 2006—2021 Интернет магазин «Дед Мазай»
Всем посетителям сайта предлагаем скидки на мужские носки от знаменитого производителя из Италии.
Разработка и продвижение студия InkWell

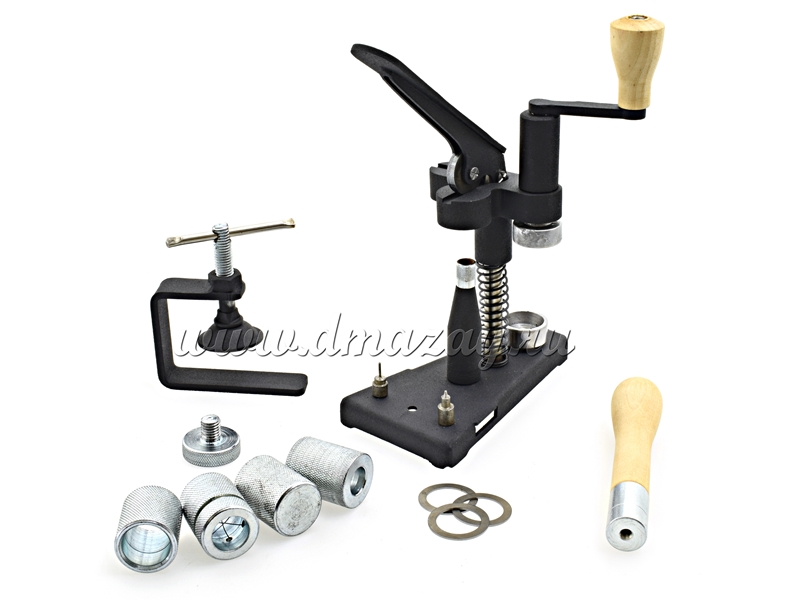

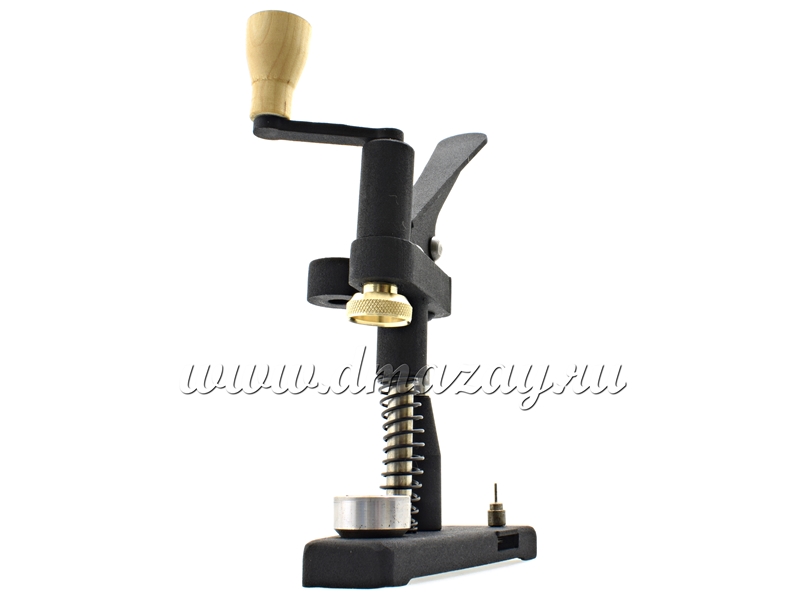

УПС-7 (Универсальный прибор Сидоренко) металлический для снаряжения патронов 12 калибра (закрутка, обжатие звездочкой, выпрессовка и запрессовка капсюлей) модернизированный
Внимание! Под данной строчкой находится 3D-фотография, которую можно вращать мышкой (либо пальцем – для сенсорных устройств).
Универсальный Прибор Сидоренко 7 (УПС-7) предназначен для самостоятельного снаряжения охотничьих патронов в домашних условиях.

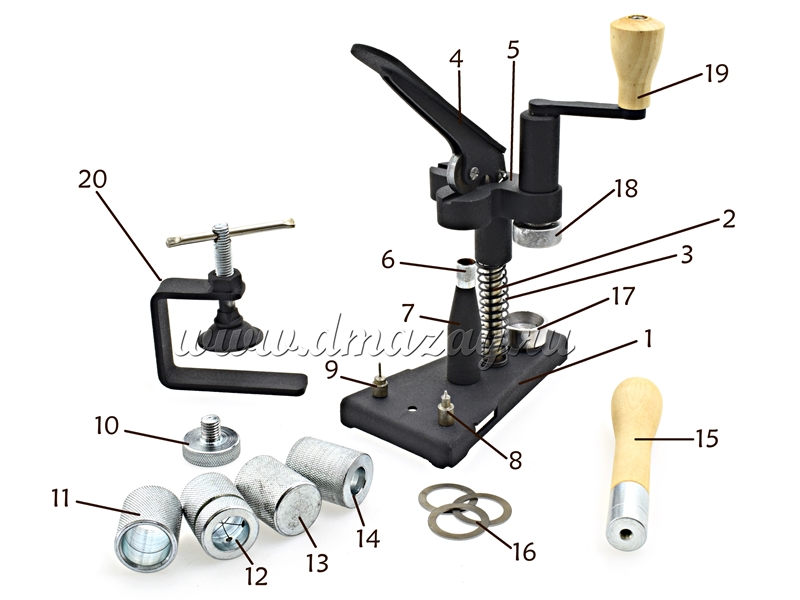

1. Основание
2. Стойка
3. Пружина
4. Рукоять с колесиком
5. Коромысло трехсекционное
6. Насадка для запрессовки капсюлей (любых видов)
7. Опорный конус
8. Игла для извлечения капсюлей «Жевело» или «Еврокапсюль»
9. Игла для извлечения капсюлей «Центробой»
10. Подставка под донце гильзы при заделке дульца гильзы способом «Звездочка»
11. Калибровочная опорная втулка
12. Матрица №1
13. Матрица №2
14. Матрица №3
15. Навойник
16. Кольца регулировочные (3 шт)
17. Контрматрица под донце гильзы при заделке дульца гильзы завальцовкой (закруткой)
18. Матрица для завальцовки (закрутки)
19. Рукоять для вращения матрица
20. Струбцина для фиксации станка к столу в комплекте не идет
ВОЗМОЖНЫЕ ОПЕРАЦИИ (7шт)
1. ВЫПРЕССОВКА КАПСЮЛЯ ЛЮБОГО ВИДА ИЗ СТРЕЛЯНОЙ ГИЛЬЗЫ
На опорный конус устанавливается соответствующая игла. Стреляная гильза одевается на опорный конус, при этом игла упирается в капсюль. Конец коромысла с отверстием для капсюля устанавливается над донцем. Извлечение капсюля производится нажатием коромысла на донце гильзы.
2. РАСПРАВЛЕНИЕ КРАЯ СТРЕЛЯНОЙ ГИЛЬЗЫ
Расправление происходит при одевании гильзы на опорный конус (калибровочное кольцо).
3. ЗАПРЕССОВКА КАПСЮЛЯ ЛЮБОГО ВИДА КАК В НОВУЮ, ТАК И В СТРЕЛЯНУЮ ГИЛЬЗУ
На опорный конус устанавливается насадка и одевается гильза. Затем над донцем гильзы устанавливается конец коромысла, имеющий небольшой цилиндрический выступ. Под этот выступ подводится капсюль и плавным нажатием рукоятки запрессовывается заподлицо с поверхностью донца гильзы или углубляется в капсюльном гнезде на 0,1-0,2 мм, без смятия или перекосов.
4. СНАРЯЖЕНИЕ ПАТРОНОВ
При запрессовке «звездочкой» размер от среза дульца гильзы до дроби: 12к – 11мм, 16к – 10мм, 20к – 9мм. Регулировка размера от края гильзы до дроби производится установкой дополнительного пыжа или соответствующего пыж- контейнера. Навойник на рабочей части имеет кольцевую риску для контроля указанных выше размеров.
При завальцовке закруткой размер от среза дульца гильзы до прокладки на дробь: 5-6мм при использовании бездымного пороха, 3-4мм при использовании дымного пороха.
5. ЗАПРЕССОВКА ДУЛЬЦА ГИЛЬЗЫ «ЗВЕЗДОЧКОЙ»
С основания рычажного пресса вывинчивается опорный конус и вкручивается подставка под донце гильзы.
На снаряженную гильзу одевается калибровочная опорная втулка.
Прибор УПС-7 изготовлен для снаряжения гильз с максимальной высотой 69.5мм (в соответствии с размерами европейских производителей). В случае, если высота гильзы меньше, необходимо подложить компенсационную прокладку из любого материала под донце гильзы в подставке.
На снаряженную гильзу с калибровочной втулкой надеть матрицу №1. Для стреляной гильзы сгибы ориентировать по лучам матрицы. Для новой гильзы, нажимом руки на матрицу, предварительно сформировать сгибы края дульца гильзы.
Установить собранную гильзу на подставку.
Установить коромысло над матрицей №1. Нажимая на рукоятку, прессовать до упора в торец калибровочной опорной втулки. При этом сводятся края дульца гильзы по 6-ти лучам (направлениям), сходящимся к ее продольной оси, образовывая 6-ти лучевой конус «звездочки».
Примечание: переход к следующему пункту выполнить за минимальное время, чтобы сформированный конус «звездочки» не успел раскрыться.
6. ВЫРАВНИВАНИЕ КРАЯ БОРТИКА И ФОРМИРОВАНИЕ ЗАХОДНОГО КОНУСА СНАРЯЖЕННОЙ ГИЛЬЗЫ
Установить матрицу №3 взамен матрицы №2 и прессовать до упора в торец калибровочной опорной втулки. При этом выравнивается край бортика и формируется заходный конус снаряженной гильзы.
Примечание: После выполненных операций должен быть сформирован бортик из 6 лепестков, которые должны располагаться симметрично с минимальным отверстием в центре.
Если в центре лепестков образуется отверстие более 1,5 мм то это свидетельствует о малом размере (менее 69,5 мм) или об увеличенном ходе матрицы №2 (регулируется кольцами).
Если на поверхности гильзы образуются заломы, то необходимо уменьшить ход матрицы №1 (регулируется кольцами)
7. ЗАВАЛЬЦОВКА ДУЛЬЦА ГИЛЬЗЫ «ЗАКРУТКОЙ»
Установить матрицу для завальцовки над контрматрицей.
Установить в конусное гнездо контрмарицы собранную гильзу и, придерживая ее, надеть матрицу на дульце гильзы, опустив с помощью рукоятки коромысло.
Произвести завальцовку дульца гильзы матрицей, вращая по часовой стрелке рукоятку и одновременно нажимая рукоятку с колесиком.
Примечание: Опытным путем подобрать оптимальное соотношение числа оборотов и скорости подачи матрицы для завльцовки дульца гильзы.
Все детали прибора изготовлены из металла, ни одного пластмассового элемента нет, благодаря чему станок получился очень надежным и долговечным.
В закрутке используется проверенная матрица производства «Военохот».
Возможно использование любых других матриц (любого калибра) со стандартной резьбой, например латунных матриц.
В комплекте не идет струбцина для закрепления прибора к столу.
Примечание. Настольные закрутки более удобные и производительные по сравнению с ручными.
