Чугунные конфорки для электроплит.
Опубликовано 17.02.2019, автор Коновалова Наталья Владимировна
Далее идет маркировка по посадочному месту. Все конфорки имееют 3 стандартных размера: 145 мм, 180 мм и 220 мм. Если взять рулетку и измерить с внешней стороны конфорку, то этот размер будет чуть больше, например, не 145 мм, а 155 мм и т.д. Но тем не менее, размеры чугунных конфорок стандартные.
Далее, конфорки маркируются по мощности. Например, ЭКЧ 145-1,0 означает, диаметр 145 мм и мощность 1 кВт. Если по центру конфорки есть красный кружок, то он обозначет, что это конофорка повышенной мощности, называется «экспресс». Такая конфорка быстрее нагревается и потребляемая мощность больше. Разница между простой конфоркой и «экспресс»» 500W
Итак, существуют 6 типов чугунных конфорок:
ЭКЧ 145-1,0 и ЭКЧ145-1,5 (экспресс);
ЭКЧ 180-1,5 и ЭКЧ180-2,0 (экспресс);
ЭКЧ 220-2,0 и ЭКЧ220-2,6 (экспресс);
Ранее еще были ЭКЧ 180-1,2, но сейчас они не выпускаются и заменяются на ЭКЧ180-1,5.
Чугунные конфорки для бытовых кухонных плит рассчитаны на напряжение в сети 220V

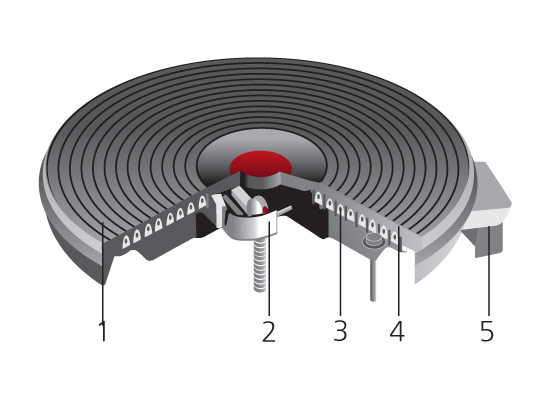

Устройство чугунной конфорки электроплиты.
Рассмотрим устройство чугунной конфорки на примере электроплиты фирмы ASKO:
Клемник имеет 4 контакта для подключения к переключателю мощности. Чаще всего встречаются конфорки с контактами «под винт». Однако, некоторые бренды, такие как Беко, Дарина и др. используют конфорки с втычными, «ножевыми» контактами.
Электропитание на конфорку подается через переключатель мощности. Для чугунных конфорок это 7-ми позиционный переключатель мощности (ПМ7). Принцип работы и количество рабочих позиций у них одинаковые, но раздичаются по коммутации, их очень много разных. Посмотреть переключатель мощности конфорок можно ЗДЕСЬ
К нам часто обращаются за схемами подключения конфорок. Вот схемы подключения чугунной конфорки для некоторых плит GORENJE, HANSA, Электра,Лысьва
Замена элекроконфорок требует некоторых знаний, инструментария и соблюдения техники безопасности. Для мастера по ремонту электроплит не составит сложности заменить конфорку и переключатель, но без определенного навыка эта работа небезопасна.
Плиты с чугунными конфорками хоть и утратили популярность, но до сих пор выпускаются и продаются. Ведь чугунные конфорки проще заменить и стоят они гораздо дешевле, чем стеклокерамические конфорки.
Уход за конфорками:
Уод за чугунными конфорками достаточно прост. Заключается он в своевременном удалении нагара. Мыть конфорки надо только когда они чуть теплые или остыли. Для этого лучше взять губку, смоченную в моющем растворе. После мытья «блины» следует тщательно протереть насухо (не возбраняется даже смазать растительным маслом), иначе со временем на них появится ржавчина. Эмалированную панель можно мыть мыльной водой; подойдут гели и средства для посуды. Но нельзя применять вещества с абразивами. Повредить эмаль способна и кислота (уксус, лимонный сок и т. д.). Не стоит отскребать грязь, особенно с помощью острых предметов и жестких губок. После чистки эмаль нужно вытереть мягкой тканью.
Потомственный мастер
Электричество, сантехника, установка бытовой техники. Просто о сложном
ЭКЧ-конфорка. Электрическая схема. Поиск неисправности. Возможности включения.
В большинстве советских электрических плит используется конфорка типа ЭКЧ. В этой статье я расскажу о всех преимуществах и недостатках этих конфорок.
ЭКЧ. Описание и маркировка
Название расшифровывается довольно просто — электрическая конфорка чугунная. Далее идут три цифры. Первая показывает установочный размер: 145, 180 и 220 миллиметров. Потом указывается мощность конфорки: 1000, 1500, 2000 или 2600 Вт. И следом не всегда, но указывается напряжение: 220 вольт.
Конфорки могут иметь другой тип, но нам важна техническая сторона.
ЭКЧ. Устройство и принцип действия
Конфорки такого типа имеют две или три спирали и, соответственно, два или три вывода. Спирали могут иметь одинаковое или разное сопротивление. Благодаря этому можно регулировать мощность в широких пределах. Тут уже все зависит от фантазии производителя. Теоретически, при быстром подсчете три нагревательных элемента разного сопротивления могут дать 10 ступеней регулировки, но переключатель для такой регулировки будет довольно сложный, поэтому обычно используют переключатели на 3 или 6 ступеней. Регулировка осуществляется посредством параллельного и последовательного включения нагревательных элементов.
ЭКЧ. Электрическая схема.
Мощность элементов может быть и неодинаковой. Довольно часто схема имеется на нижней стороне конфорки в виде оттиска. Тем не менее, что нужно знать, чтобы вы могли проверить все спирали и определить схему (ибо и она может отличаться от предложенной, хотя чаще всего выглядит именно так). Итак, если мультиметром в режиме прозвонки (или проверки сопротивления) прозвонить 2 и 4 контакт, то вы получите самое большое сопротивление, потому что в этой цепочке все три спирали будут соединены последовательно, а при последовательном соединении сопротивления суммируются. Если замкнуть 4 и 3 между собой, а затем 1 и 2 и замерить сопротивления между этими парами контактов, то вы получите самое маленькое сопротивление, потому что все спирали будут соединены параллельно. А в параллельном соединении сопротивлений, общее сопротивление будет меньше самого наименьшего. Соответственно, можно измерить сопротивление каждой спирали:
Если какая-то из спиралей перегорела, то конфорка в некоторых положения не будет работать вообще, а в некоторых не будет развивать максимальной мощности.
ЭКЧ. Взаимозаменяемость с другими конфорками.
Если у вас к старой конфорке подключалось только два провода, а не четыре, то конфорку ЭКЧ можно установить. А вот обратная замена не получится. Дело в том, что если у вас только два провода, значит регулировка мощности осуществляется переключателем с плавной регулировкой. В таких переключателях температура регулируется биметаллической пластиной. В то время, как ступенчатые переключатели регулируют температуру посредством включения определенных спиралей конфорки комбинируя последовательно и параллельное включение спиралей. Чтобы подключить ЭКЧ к переключателю с плавной регулировкой надо объединить между собой контакты 4-3 и 2-1, а затем подключить два провода к этим парам. В итоге вы получаете конфорку, которая регулируется переключателем посредством биметаллической пластины. Если же наоборот, у вас есть ступенчатый переключатель, а вы на него пытаетесь подключить конфорку с одной спиралью, то в каком-то одном положении она у вас будет все время работать на полную мощность.
ЭКЧ. Экспресс-конфорка
Есть разновидность ЭКЧ конфорок, которые маркируются, как экспресс-конфорки. Определить их можно по красному кругу в центре конфорки. Внутри такой конфорки есть спираль повышенной мощности со встроенным термореле. Такие конфорки быстрее разогреваются, а когда выходят на максимальный режим термореле отключает спираль повышенной мощности, тем самым предотвращая перегрев конфорки. Схема включения ничем не отличается от обычных конфорок. Что выбирать, обычную или экспресс, решать вам. Я лично предпочел бы обычную, ибо чем меньше всякого рода соединений, тем ниже риск поломки.
ЭКЧ. Нюансы использования.
В принципе, нюанс один — эти конфорки не любят перегрева. Следовательно, нужно постараться не включать конфорку на максимальную мощность, если на ней ничего не стоит. То есть, если вы «любите» обогреваться конфорками в весенне-осенний период, то не стóит включать их на полную, достаточно будет половины мощности.
Поведем итог. В данной статье рассмотрена конфорка ЭКЧ, то есть чугунная, как наиболее распространенная, но сам принцип — ступенчатая регулировка мощности за счет применения нескольких спиралей в одной конфорке — может встречаться и в другом исполнении. Цель данной статьи дать вам понимание принципа работы подобных конфорок.
С наилучшими пожеланиями, Я!
ЭКЧ-конфорка. Электрическая схема. Поиск неисправности. Возможности включения. : 37 комментариев
Отличная статья! Много полезного для себя подчерпнула!
Да и вообще, potomstvennyjmaster.100ms.ru — очень хороший сайт!
Спасибо Вам и хорошего всем настроения!
картинка для настроения
Светлана, здравствуйте. Огромное спасибо за комментарий и за добрые слова в нем. Это очень мотивирует на продолжение! Сложно писать простым языком профессиональные темы, но буду стараться 🙂 Заходите ещё!
мастер так себе. у меня допустим конфорка спираль чугунная, три вывода, две спирали, 4 режима. Где описание? Да и так ошибки есть. Сколько стажа?
Вам нужно описание? Задайте правильный вопрос и я напишу статью. Стажа более 20 лет. Ну и ошибки тоже желательно указывать. За них поблагодарю и исправлю. Но скорее уверен в том, что неправильно истолковали написанное и тогда я более внятно переформулирую спорные моменты статьи.
Здравствуйте. Отличная статья. У меня сгорела трехконтактная экч на древней плите лысьва с тремя положениями ручки нагревателя. Купил четырех контактную, подключил, но чувствую что нет максимальной мощности. Видимо что то не так подключил. Не понятно какие провода плиты соединять с экч чтобы была макс мощность. И что странно номера контактов на экч 1243. Может что то посоветуете. Заранее благодарю
Игорь, здравствуйте. В трехконтактной ЭКЧ только две спирали, а в четырехконтактной — три. Следовательно, если вы подключаете только три контакта, то одна спираль не используется. К сожалению, есть несколько разных типов ЭКЧ, и я, как правило, вычисляю спирали мультиметром. Так же на ЭКЧ может быть нарисована схема.
Если, как вы говорите у вас 1243, то эта схема очень похожа, значит максимальный уровень будет достигнут только тогда, когда напряжение подается сразу на пары контактов, к примеру один провод (фаза или ноль — не важно) на выводы 1 и 2, а второй провод на выводы 4 и 3. Вопрос, как работает ваш переключатель. Как правило он работает по принципу: одна спираль, вторая спираль, обе спирали, то есть на три положения. Это значит один контакт включен постоянно. То есть, можно попробовать сделать так: к постоянно включенному контакту подсоединить вывод 1 и 2. А 4 и 3 на отдельные провода. Что тогда произойдет: в первом положении будут работать допустим 1-2 и 4 то есть R2 и R3 (две спирали), во втором положении, допустим 1-2 и 3, то есть R1 (одна спираль), в третьем положении все три спирали. Но как вам понравится мощность не знаю. Дело в том, что четырехконтактная ЭКЧ переключается немного другим образом: спирали последовательно (очень слабый нагрев, то есть один провод подается на вывод 1, а второй на вывод 3), потом каждая спираль по возрастающей, потом по две спирали, потом все три. В общем, либо экспериментировать, либо заменить переключатель на 6 положений.
К сожалению поздно отвечаю. Но постараюсь. Смотрите, на конфорке, которая рассчитана на четырехпроводное подключение, располагаются три спирали, именно поэтому на двух клеммах по два проводника. То есть, простым переставлением одного провода в другую клемму вы могли исключить спираль из работы. То есть, вместо трех спиралей оставить две. Так что тут надо смотреть, что вы хотите получить от конфорки.
Здравствуйте! А при измерении сопротивления на контактах какое значение должно быть? И при замере нужно переключать переключатель или он должен быть в выключенном положении?
Сергей здравствуйте. Все зависит от вашего устройства, которым вы измеряете и того, что именно измеряете. Постарайтесь задать вопрос точнее, что значит переключать переключатель. В общем, для начала скажите модель вашего устройства и тогда можно будет говорить дальше.
Тоже Сергей. О маркировке конфорок. Раньше было 1234, сейчас 1243. Переключатель 0.1.2.3 то есть семипозиционный. От конфорки на переключатель идут 4 провода. Перед заменой конфорки записать цветовую маркировку проводов и подключить также. Но. Перед включением в сеть подключить омметр к сетевому проводу и переключая последовательно 0-1-2-3 убедиться, что сопротивление последовательно уменьшается. То есть при 1 оно максимальное, а при 3 — минимальное. Таким образом проверяем правильность подключения, а также исправность конфорки и переключателя.
Сергей, здравствуйте. Все верно, к сожалению, не все производители следуют точной маркировке, поэтому по завершению ремонта либо замены конфорки необходимо убедиться в правильности монтажа.
Спасибо.
Актуальная информация. Изложена грамотно и доходчиво.
Желаю Удачи
Александр, здравствуйте. Спасибо за ваш отзыв. Стараюсь.
Бадма, здравствуйте. К сожалению, сейчас срок службы конфорок действительно небольшой. Хотя, возможно, это связано с тем, что их изготавливают по старому технологическому процессу на 220 вольт, а сейчас везде переходят на 230 вольт +/-10%, поэтому рекомендации две, немного ограничивать мощность хоть во время нагрева, хоть в процессе готовки, и не оставлять включенную конфорку на максимальной (или близко к максимальной) мощности без посуды.
Слава, здравствуйте. К сожалению, не было возможности подключиться к интернету. Не совсем понял ваш вопрос. Дело в том, что 1-6 это ступени регулирования мощности. Следовательно, на 1 происходит томление, на 2 и 3 более сильные режимы томления, то есть конфорка греется, но не до высоких температур, 4, 5, 6 — режимы кипения, в зависимости от положения кипит сильнее или слабее. Так что исходя из того, что вы написали у вас нормальный рабочий режим. Другими словами, на 1 положении томится каша, на 2 — 3 томятся блюда вроде солянки, тушеной капусты и т.д., на 4 слабое кипение, на 5 сильное кипение, на 6 обжаривание или самый максимальный нагрев.
Здравствуйте. Ново-вятка из 2000-x. Вместе со сменой конфорок сделал зажим под болт (откусил посредине заводской фастон разъем — оставшиеся длины хватает для колодки под болт у конфорки).
А ВОТ к переключателям мощности ПМ7 подключены с завода провода термостойкие, посредством фастон разъемов — БЛИН, все они сильно «ходят» ходуном (выдернуть из разъёма по прежнему тяжело), самые нагруженные выводы переключателя и фастоны уже черные, сопротивление скачет от дуновения ветра причем от нуля, фастоны поджать правильно не получается особенно те которые черные — металл уже не пластичен.
Что можно сделать. Или новые провода с фастонами или полёт фантазии со старыми? Обжимного инструмента нет, а с пассатижами получается у меня лотерея, да и где гарантия что ситуация не повториться с новыми фастонами/проводами.
Есть идея: фастоны откусить до состояния палки (как сделал у конфорок), подобрать нужного диаметра болтовые клеммники поштучно отрезав, убрать пластиковую защиту с них, одеть на контакты переключателя и в них воткнуть откушенные палки-фастоны, и зажать болтиками клеммника — да мороки и возни много и человеческий фактор высок, но более надежный вариант, без спец инструмента и в быту, для надежного контакта не придумаю.
Спасибо за Ваши труды!
Роман, здравствуйте. Простите, что отвечаю довольно поздно. Есть еще один вариант. Взять тонкое сверло под винт троечку или четверочку, высверлить отверстия и закрепить на винты. И кстати, термостойкие провода, вообще продаются в магазинах, но без спец.инструмента, вам остается одно, очень плотно смотать колечки, и затянуть понадежнее. Пропаивать и лудить не очень рекомендую.
Здравствуйте, Денис, спасибо за статью! Есть вопрос по мощности выше описанной в комментариях ЭКЧ. Как получают мощность 1 и 2 режимов, 100 и 165 единиц соответственно, при минимальном значении нагревательного элемента в 250 единиц? Заранее спасибо за ответ и ещё раз спасибо за Вашу работу и помощь!
Игорь, здравствуйте. Давно не заходил на сайт, очень много забот было. Я так понял, конфорка из двух спиралей. Следовательно, две спирали 100 и 165 ом. Теперь немного вспоминаем физику. Последовательное соединение: складываем сопротивления это общее 265 Ом. Это при 220 вольтах всего 182 ватта. Далее, подключаем по одной спирали и получаем при 100 омах 484 ватта, при 165 омах 293 ватта. Ну и наконец при параллельном соединении сопротивлений самая максимальная мощность, то есть около 800 ватт (при условии, что вы указали реальные значения, ибо обычно конфорки идут на киловатт или полтора).
Спасибо, очень помогло!
Александр, здравствуйте. Очень рад.
Спасибо, Мастер! Ко стыду своему, признаюсь: во времена оны, то бишь, в прошлом тыслетии, обучаясь на ТехМаше, электротех пропустил, недопонимая основ. Вы очень доступно их изложили, гран мерси :)!
ПыСы. Хотя бытовуху, обычно, чинить получалось с помощью мметра и интуиции, кроме нынешней «subj» «спиральной» разводки.
Еще раз — со всей душой, Вы — Мастер, созидаете Школу!
Сорри за пафос,
С уважением,
Ваш ученик
Алекс, доброго времени суток, спасибо за добрые слова. С этой целью и создавал сайт. Как говорится, милости просим, пожелания, предложения, критика, всему рад.
Александр, здравствуйте. Наверное уже поздно отвечаю. Без омметра вряд ли можно как-то проверить, единственное, что приходит на ум, это взять лампочку, вызвонить схему, а затем этой же лампочкой смотреть, куда приходит напряжение. Если не поздно, то пришлите фотографию клеммной колодки, может что подскажу.
Здравствуй те, эл.плита Flama с 4 контактами на конфорках, все поочередно стали слабо греть! В чем пирчина?
Сергей, здравствуйте. Я так понимаю, это вы мне писали на ватсапп, как у вас решилась проблема?
Здравствуйте! Электроплита ЭЛЕКТРА 1001 купил новые конфорки 1243, а на старых 1234 как подключить?
Максим, здравствуйте!
Если вопрос еще актуален, напишите! Долгое время не мог быть на сайте. Теперь я тут 🙂
добрый день а как узнать сопротивление каждого контура для проверки работоспособности блина екч 180 1,5 кв
Конвертация блинов 1243 в советские 1234.
1->4
2->3
4->1
3->2
После подключения проверить омметром вилку печки. R должно ступенчато падать.
К сожалению, встречался с разными вариантами. Самый правильный вариант, это вычислить, как подключаются спирали к выводам и уже исходя из полученного результата подсоединять провода. В одном вы правы, если воспользоваться омметром, то сопротивление должно падать ступенчато. Но я встречался и с другой ситуацией, когда сам переключатель давал погрешность, поэтому сопротивление таким образом не получалось адекватно измерить. Тут скорее помогли бы токовые клещи, которые бы показали ступенчатое увеличение потребляемой мощности, то есть рост тока.
