диск 6jx15h2 расшифровка и какую резину
Расшифровка информации на колесном диске
Как правило, стандартная маркировка диска, выглядит, например, так:
6.5J × 15 H2 5х112 ET 39 d57. 1

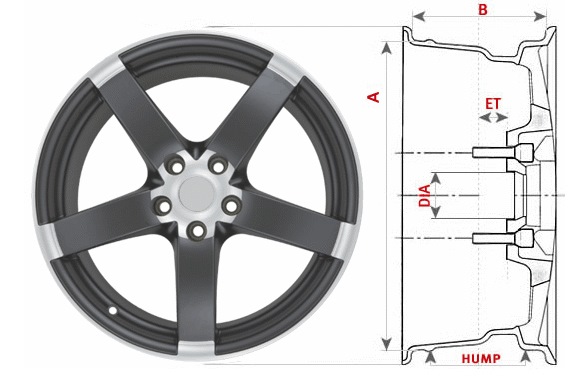

Ниже будет по порядку рассказано обо всех параметрах, указанных в маркировке диска
Ширина диска
6.5 — (B) – показатель ширины диска в дюймах (показатель ширины диска в маркировке иногда обозначается, как дробь 6 и 1/2).
Ширину измеряют по так называемой полке диска, на которую укладываются боковины шины, а не по внешним сторонам диска или от края до края.
Ширина колесного диска должна строго соответствовать ширине шины, чтобы после установки шин на диски они обладали заданной производителем оптимальной формой. Рассчитать нужную ширину диска вы сможете при помощи шинного калькулятора.
Буква L обозначает форму боковой закраины обода (JJ, JK, J или K). Подбирая автомобильный диск, покупатели не учитывают этот параметр, поэтому особого внимания ему не уделяют.
Диаметр диска
Диаметр диска в дюймах обозначается 15 — (D). Здесь следует обратить внимание, что речь идет о диаметре «полки» диска, на котором размещается борт шины. Вот почему если вам захочется при помощи рулетки определить внешний диаметр автодиска, то придется учесть, что в реальности действительное значение обладает несколько меньшими размерами. Для того чтобы определить диаметр диска в дюймах, необходимо разделить полученное число в сантиметрах на 2.54.
Так, если вы при измерении получили 40.6 сантиметра: диаметр диска = 40.6 / 2.54 = 16 дюймов.
Хампы
Хампы – это кольцевые выступы небольшого размера, находящиеся на ободе. Они служат для удержания бескамерной шины от соскока с диска, предотвращая соскакивание бескамерной шины с колесного диска. Обычно на колесе 2 хампа, но бывает и один. Подбирая диск, этот параметр не учитывают.
Код H2 отображает конструкцию и количество хампов. Варианты хампов:
PCD диска (разболтовка)
Вторая цифра обозначает диаметр, на котором расположены гайки (в миллиметрах). Это значение называется Pitch Circle Diameter (PCD). В приведенном примере он равен 112 миллиметрам.
Если есть необходимость, PCD диска рассчитывают, измеряя длину между центрами дальних крепёжных отверстий (воспользуйтесь простой линейкой, причем даже не снимая колесо с машины).
• Расстояние (PCD) между дисками, имеющих 4 крепёжных болта (или гаек) эквивалентно расстоянию между центрами противоположных (дальних) болтов или гаек.
• Диски, имеющие 5 крепёжных болтов (или гаек), отличаются PCD диска, равным расстоянию между центрами дальних (не соседних) болтов или гаек, умноженное на 1. 051.
Важно! Измерять PCD следует максимально точно, так как значения бывают очень близкими (98 и 100; 110 и 112), причем применять одни вместо других показателей нельзя! Ознакомиться с подробной инструкцией о том, как измерить параметры диска максимально точно, найдёте в разделе: «Измерение параметров диска».
Бестселлеры
Наиболее распространенные PCD (разболтовки)
Вылет диска (ET)
Символом ЕТ39 обозначается вылет или вынос диска (возможна также маркировка OFFSET и DEPORT). Под термином «вылет диска» понимают длину между привалочной плоскостью колёсного диска (плоскостью которой диск прилегает к ступице) и серединой ширины диска.
Вылет колесного диска (маркировка ЕТ) измеряют в миллиметрах. Различают диски с отрицательным и положительным вылетом. Вылет диска бывает равен 0, если середина диска идентична плоскости крепления диска к ступице. В случае, который описываем, ET имеет положительное значение и равен 39 миллиметрам.
Обычно вылет автомобильного диска связан с шириной диска, так как при увеличении ширины диска уменьшают ЕТ, тем самым отодвигая диск наружу машины, чтобы он не соприкасался со стойкой амортизатора и другими деталями подвески.
Тем не менее, очень маленький вылет увеличит нагрузку на ступичные подшипники и определенные значения могут спровоцировать трение шины о крыло автомобиля, особенно если происходит срабатывание подвески. Это стоит учесть при выборе проставок на колёса
Чрезмерное значение вылета сразу же не даст установиться диску на машину, так как внутренняя часть диска упрётся в тормозной суппорт или иные детали подвески машины.
Что предпринять, чтобы узнать допустимый вылет диска? Руководствуйтесь указаниями завода-изготовителя автомобиля, каталогами использования разных производителей дисков. Каталоги содержат сведения о том, какие конкретно автомобили соответствуют данному диску и какими сертификатами это подтверждается. Если в каталоге содержатся сведения о том, что определенный диск подходит к вашему автомобилю и на него имеется международный сертификат (например, TUV), то такие диски вы сможете смело ставить на машину, причём автодилер не сможет вам предъявлять претензии и снимать машину с гарантийного обслуживания.
Важно! Часто владельцы автомобилей испытывают затруднения, ошибочно полагая, что если параметр именуется термином «вылет», то чем больше его размер, тем колесо больше выступит наружу машины. Но в реальности все происходит совершенно иначе: чем меньше вылет диска, тем большая часть колеса будет сдвигаться наружу.
Параметр d57.1 отображает диаметр центрального отверстия, измеряемое со стороны привалочной плоскости. Такой параметр называют DIA диска. Диаметр DIA измеряют в миллиметрах, а в данном случае его величина равна 57.1 миллиметру.
DIA диска
Многими производителями легкосплавных дисков DIA выпускаются большего диаметра, а для центровки на ступице используются переходные кольца. Такие кольца бывают пластмассовыми или металлическими. Пластмассовые кольца обладают меньшей прочностью, но обладают большим преимуществом над алюминиевыми переходными кольцами. Учитывая холодные российские зимы, пластмассовые кольца, не обладающие окислением, литой диск не «прикипает» к ступице.
2. На литом или кованом диске диаметр отверстия под ступицу определяют при помощи пластиковой втулки (переходного кольца), которое подбирают непосредственно для вашей машины, после того, как модель диска выбрана.
3. Оригинальные диски, устанавливаемые на автомобиль заводом-изготовителем, обычно не предусматривают установление переходных колец. Их изготавливают одновременно с нужным диаметром центрального отверстия DIA.
Диск 6jx15h2 расшифровка и какую резину
При покупке дисков для легкового автомобиля необходимо знать несколько параметров:
1. Диаметр диска (D) ( в дюймах).
2. Ширина диска (B) ( в дюймах).
3. Диаметр центрального отверстия (DIA) (в мм.).
4. Вылет (ET) (в мм.).
Эту информацию можно посмотреть в инструкции по эксплуатации на Ваш автомобиль или по дискам, которые были установленны на заводе.
После того как Вы выбрали диски к ним надо купить шины летние или зимние, в зависимости что Вам надо.
Здесь выбор осуществляется по 3 параметрам, два из них жёсткие: это внутренний диаметр шины и ширина шины, должны строго соответствовать размерам диска, а вот высота профиля позволяет небольшие вариации. Но и здесь лучше придерживаться заводского размера шины, что бы не искажались показания спидометра и пробега.
Система обозначений автомобильных дисков, шин, а также таблица соответствия размера шины- размеру диска приведены ниже.
Система обозначения автомобильных дисков
.
Например: 5,5Jx14H2 ET49 PCD:4/100 d 56.6
5.5 — Ширина диска в дюймах (B).
14 — Диаметр диска в дюймах (D).
4/100 — Количество болтов (или гаек) в нашем случае 4. Диаметр, на котором они расположены, называется PCD (Pitch Circle Diameter) и в нашем случае он равен 100 мм.
При необходимости PCD — можно рассчитать, измерив расстояние между центрами дальних отверстий (это можно сделать обычной линейкой не снимая колеса с автомобиля):
— у дисков с 5 (пятью) крепёжными болтами (или гайками), для получения значения PCD, расстояние между центрами дальних отверстий нужно умножить на коэффициент 1.051.
— у дисков с 4 (четырьмя) крепёжными болтами (или гайками): значение PCD равно самому расстоянию между центрами дальних отверстий.
Вылет «положительный», если привалочная плоскость не переходит за воображаемую плоскость.
Вылет «отрицательный», если привалочная плоскость переходит через воображаемую плоскость
d 56.6 — Диаметр центрального отверстия, которое измеряется со стороны привалочной плоскости. Диаметр (DIA) измеряется в мм. и в нашем случае равен 56.6 мм.
hump — это небольшие выступы на поверхности диска, сделанные для бескамерной шины. В поворотах они улучшают фиксацию борта покрышки на диске, тем самым не допуская разгерметизацию колеса.
Многие производители легкосплавных дисков делают DIA большего диаметра, а для центровки на ступице используют переходные кольца.
Система обозначения автомобильных шин
На рисунке выше показана шина с маркировкой
185/70 R14 92T, где:
185 — это ширина шины в мм.
70 — это отношение высоты профиля шины к её ширине в процентах (на данной шине это 70%). Чем меньше этот показатель, тем шире шина смотрится и тем «приземистее» и динамичнее автомобиль.
Если этот показатель отсутствует (например: 185/ R14), то это соотношение равно 80-82% и шина называется «полнопрофильной». Начиная с 80% и ниже, этот показатель обязательно входит в обозначение шины.
R — означает радиальную конструкцию шины (иногда указывается дополнительно Radial). Легковые шины с диагональной конструкцией уже практически не выпускается.
14 — диаметр диска в дюймах, т.е. внутренний диаметр шины.
92 — индекс нагрузки шины. Этот условный показатель определяет максимальную нагрузку на шину.
T — индекс скорости. Этот условный параметр определяет максимально допустимую скорость движения автомобиля, разрешённую при использовании данных шин.
Американская маркировка шин
Американские производители шин имеют свою маркировку. Существуют два типа маркировки:
Первая очень похожа на европейскую, только перед типоразмером ставится буквы «P» (Passanger — для легкового автомобиля) или «LT» (Light Truck — лёгкий грузовик). Например: P 195/55 R 14 или LT 235/65 R 15.
И другая маркировка, которая принципиально отличается от европейской.
Например: 31х10.5 R15
31 — внешний диаметр шины в дюймах.
10.5 — ширина шины в дюймах.3
R — шина радиальной конструкции.
15 — внутренний диаметр шины в дюймах.
Дополнительные обозначения, применяемые производителями шин
Маркировка дисков
И так, тема довольна избита и обсосана, да и правила придуманы не дураками, соблюдение которых не только сэкономить бюджет, но и возможно сохранить вам жизнь!
Какую информацию наносят на колесные диски
На самом деле, у любого колесного диска несколько больше параметров, чем диаметр и количество болтовых отверстий, на которые в большинстве случаев обращают внимание автомобилисты. И большинство из этих параметров также критичны для обеспечения безопасной езды и сохранности подвески автомобиля. Поэтому, при выборе дисков нужно в первую очередь выяснить, какие из нижеуказанных параметров предусмотрены производителем Вашего автомобиля, как допустимые, и искать диски, полностью соответствующие требуемым характеристикам.
Важно понимать, что любое отклонение от требований автопроизводителя относительно технических параметров дисков и шин напрямую влияет на работу подвески и создает угрозу не просто ускоренного износа шины и/или частей ходовой, но и внезапного их разрушения в экстремальных условиях. Если на дороге глохнет мотор – это неприятно, но решаемо – можно взять такси, вызвать мастера или эвакуатор и т.д. Но если на большой скорости отрывается колесо – это уже создает реальную угрозу жизни, причем нередко не одного и не двух человек. Поэтому подвеска автомобиля, и все, что с ней связано (в том числе колеса) должны всегда и полностью соответствовать требованиям производителя автомобиля и находиться под постоянным контролем водителя.
Итак, что написано на колесном диске?
Обычно, основная маркировка диска выглядит примерно так:
6,5j x 15 5/112 H2 ET45 d 57,1
Расшифровка:
6,5 – посадочная ширина обода диска, выраженная в дюймах. В данном случае, ширина обода составляет 6,5*25,4=165,1 мм. Нужно заметить, что этот параметр напрямую связан с шириной шины. Для каждой ширины шины существует вилка (от и до) допустимой ширины диска, на который данная шина может быть установлена. Оптимальный вариант, чтобы ширина диска находилась где-то возле середины допустимого диапазона для данной шины. Узнать допустимую ширину диска для конкретной шины можно с помощью шинного калькулятора на этом сайте – нужно просто выбрать типоразмер покрышки. Нужно понимать, что в случае, если ширина диска не соответствует ширине шины, это скорее всего создаст проблему с бортированием шины на этот диск, а также заметено ухудшит эксплуатационные характеристики шины, поэтому на этот параметр обращать внимание нужно обязательно.
J (JJ, JK, K, B, P, D …) В этой букве зашифрована техническая информация о закраинах обода диска (конструкция, форма, высота). Самыми распространенными типами дисков на сегодня являются J (в основном для моноприводных автомобилей), и JJ (как правило, для полного привода). Закраины обода диска влияют на установку резины, компенсирующих грузиков, а также на устойчивость к смещению шины на диске в экстремальных условиях. Очевидно, что несмотря на внешнюю взаимозаменяемость, к примеру, дисков J и JJ, лучше все-таки выбирать параметр, рекомендованный производителем автомобиля.
5/112 – Параметры крепления диска к ступице
5 – количество болтовых (крепежных) отверстий на диске;
112 – диаметр окружности в миллиметрах, на которой размещены эти отверстия (а точнее их центры). Иногда параметр наносится на диск отдельно и обозначается, как PCD (Pitch Circle Diameter).
Тут очень важно не ошибиться, поскольку разных стандартов этого параметра существует множество, причем разница между соседними иногда составляет всего несколько миллиметров, поэтому, скажем, диск от автомобиля Jaguar (PCD=120,65) визуально прекрасно садится на ступицу BMW (PCD=120), но это не означает, что его можно использовать на этом автомобиле. Аналогично, «Жигулевские» диски 4/98 надеваютсяч на ступицы многих иномарок, для которых предусмотрен размер 4/100.
Главное, что тут нужно понимать, это то, что несмотря на заметную разницу в диаметре крепежных отверстий диска и болтов (шпилек), производитель автомобиля очень точно рассчитывает посадку колеса на ступицу. Это связано с тем, что любое наименьшее отклонение центра ступицы от центра диска вызовет не просто биение колеса (обычно сопровождается вибрацией на руле), но и поставит под угрозу надежность крепления колеса, ведь если диаметр расположения крепежных оверстий не соответствует параметрам ступицы, то полностью затянуть все крепежные болты (гайки) с конусным основанием (которое должно обеспечить центровку диска на ступице) невозможно. А это уже угроза не просто Вашему кошельку, но и жизни.
H (H2, FH, AH, CH…) – в этих буквах зашифрована информация о конструктивных особенностях полок обода диска и выступов (хампов) на них. Хампы (Hump) предназначены для бескамерных шин и обеспечивают правильную установку шины на диск. Некоторые шины (например шины RunFlat) требуют особенных параметров диска в этом вопросе, этот момент нужно уточнить при покупке шин. В общем случае глубоко вникать в суть этих обозначений автолюбителю не нужно.
ET45 – вылет диска (мм). Расстояние между плоскостью приложения диска к ступице и центральной осью диска. Этот параметр должен точно соответствовать требованиям автопроизводителя, поскольку под него рассчитываются ключевые параметры подвески и рулевого механизма автомобиля. Вылет диска не зависит ни от диаметра диска, ни от ширины шины, Центровочное кольцони от каких-либо других ее параметров. Для одной ступицы вылет один для всех типоразмеров шин и дисков. Варианты обозначения (в зависимости от страны производства): OFFSET, DEPORT. Детальнее про вылет диска.
d 57,1 (DIA) – Диаметр центровочного отверстия на диске. Должен точно соответствовать диаметру посадочного цилиндра на ступице. Нужно понимать, что кроме центровочной функции, посадочный цилиндр имеет еще одну, не менее важную – он частично берет на себя нагрузку, которая приходится на крепежные болты (шпильки). Поэтому, если центровочное отверстие понравившегося диска больше посадочного цилиндра ступицы – Вам придется использовать специальные центровочные кольца, которые можно купить в шинных центрах, или заказать у кулибиных. Лучше конечно купить готовые – так надежнее. Но при этом внешний и внутренний размеры центровочного кольца должны точно (!) отвечать, соответственно, диаметрам ступичного цилиндра и центровочного отверстия диска. Никаких зазоров в 1 или пару миллиметров тут быть не может – иначе потеряется смысл установки этих колец.
Без белых пятен: читаем маркировку дисков как профессионалы (+ВИДЕО)
Подбор дисков становится простым, когда поймёшь, что означают буквы и цифры в их маркировке. Запускайте ролик, чтобы узнать о разболтовке, посадочной ширине, вылете и других, более специфических, параметрах, которые используют в маркировке колёсных дисков. Если смотреть неудобно, переходите к тесту под роликом.
Присоединяйтесь к нам в Instagram, Facebook, ВКонтакте или Одноклассниках, чтобы быть в курсе новостей, конкурсов, скидок и акций. Больше интересной информации о шинах и автомобилях – на нашем YouTube-канале.
Основная маркировка
«6.0» в маркировке «6.0Jx15» – это посадочная ширина диска, она измеряется в дюймах, а «15» – это посадочный диаметр, он также измеряется в дюймах. Эти величины нельзя путать с физическими размерами диска, поскольку физические размеры диска будут больше за счёт внутренней и внешней бортовых закраин.
«4» в маркировке «4×100» – это количество болтов, которые используют для крепления колеса к ступице, а «100» – это диаметр, на котором находятся эти отверстия относительно центральной оси вращения диска. Ещё этот параметр называют PCD, а измеряют его в миллиметрах.
Комбинацией букв и цифр «ET50» маркируют вылет диска – расстояние между плоскостью, которой диск прижимается к ступице (привалочной плоскостью), и осью симметрии диска. Ось симметрии диска – это воображаемая линия, которая проходит по всей длине окружности диска и делит его пополам. Вылет измеряют в миллиметрах, а бывает он положительным, нулевым и отрицательным. Чем больше значение «ET», тем глубже диск будет утоплен в колёсную арку. А чем меньше вылет, тем больше диск будет выступать наружу.
Маркировка «d60.1» не всегда есть на самом диске, но для обывателя она важна. Этот параметр иногда обозначают как «DIA». Как бы там ни было, «60.1» – это диаметр центрального отверстия диска со стороны привалочной плоскости. Измеряют его в миллиметрах. В нашем случае он равен 60,1 мм. Допустимо приобретать диски с диаметром центрального отверстия большим, чем рекомендует производитель автомобиля. Тогда для установки диска на автомобиль используют специальные пластиковые центрирующие кольца. Самодельные металлические кольца использовать нельзя.
Вспомогательная маркировка
Некоторые обозначения на дисках несут нагрузку только для профессионалов – для тех, кто продаёт диски и занимается шиномонтажом.
Например, буква «J» в маркировке «6Jx15» обозначает форму бортовых закраин. Бывают и другие варианты: «JJ», «JK», «K», «B», «P», «D». Отличие между ними в закруглениях, размерах и углах наклона бортовых закраин диска. Символы «H2» обозначают форму хампов – кольцевых выступов на посадочных полках диска. Бывают и такие варианты: «H», «FH», «FH2», «CH», «EH2» и «EH2+». Отличаются они конструкцией. В большинстве случаев маркировка будет именно «J» и «H2».
Помимо этого, на диске можно найти маркировку максимальной нагрузки в килограммах или фунтах, дату производства, страну производства, название бренда, отметки для контролирующих органов и, например, кодовый номер модели.
Помощь в подборе
За профессиональной консультацией при подборе дисков обращайтесь к специалистам компании «Автосеть» – лидеру шинного рынка Беларуси, по данным Международного агентства MASMI Research Group за 2018 год.
Бесплатно доставляем шины и диски по всей Беларуси.
PCD на дисках — что это значит, расшифровка маркировки дисков
Выбор новых колесных дисков для многих покупателей осложняется расшифровкой маркировки из длинного перечня символов, самым важным из которых является параметр разболтовки, или, как принято выражаться на европейский манер, PCD.
Что это за обозначение, какую роль оно играет в выборе дисков и как его отыскать – на все эти вопросы мы ответим ниже. Кроме того, поможем измерить этот параметр самостоятельно.
Параметр PCD на дисках – что это и где его найти?
Чтобы отыскать PCD, нам придется расшифровать всю маркировку. К примеру, возьмем стандартный код, который встречается на большинстве колесных дисков: 7Jx17 H2 5×108 D63.3 ET50. При взгляде на эти цифры и буквы уже начинают трястись колени? Без паники, здесь все довольно просто.
Чтобы было еще легче разобраться в маркировке параметров, разобьем визуально эту строчку на пять частей и посмотрим на каждую в отдельности:
• 7Jx17. Эта часть состоит из трех параметров: 7, J и 17.
o 7 – это ширина посадочной полки, на которую монтируется покрышка. Выражается в дюймах.
o J – форма закраины диска для легкового автомобиля, которая цепляет шину и не дает ей съехать. J встречается на абсолютном большинстве легковых автомобилей. Для внедорожников существует особый маркер JJ.
o 17 – посадочный диаметр диска, выраженный в дюймах. Должен строго соответствовать диаметру покрышки, на которую его устанавливают (на шине указывается как R17).
Если ошибиться в этих параметрах, то резина будет слишком растянута и не сможет правильно выполнять свою работу. Либо ее вовсе будет невозможно установить на колесный диск.
• H2 – параметры хампа, или выступа на посадочной поверхности диска, который также держит шину на месте. Бывают H, CH, CH2 и другие.
• 5×108. Здесь прячется два параметра: 5 и 108. Оба они и называются PCD (Pitch Circle Diameter), которая нас интересует. Среди шиномонтажников можно часто услышать более простое, но говорящее название – разболтовка или сверловка. Подробнее о нем поговорим ниже.
o 5 – число отверстий под болты или шпильки (встречается также три, четыре или шесть). Их количество определяет и второй параметр.
o 108 – диаметр окружности вдоль их центров, выраженный в миллиметрах.
• D63.3 – значение DIA, диаметр отверстия для установки колесного диска на ступицу. Выражается в миллиметрах. Это отверстие позволяет компенсировать несовпадение размерности при помощи колец-переходников.
• ET50 – параметр ET в миллиметрах, иначе называемый вылетом, т.е. расстояние между плоскости, примыкающей к ступице и оси симметрии диска. Выделяют три разновидности вылета – положительный, отрицательный и нулевой. От вылета зависит насколько сильно колесо будет выходить или, наоборот, утопать в корпусе автомобиля. От вылета также зависит и колея.
PCD – самый важный параметр
PCD на диске, если принять этот иностранный термин, отвечает за диаметр равноудаленных крепежных отверстий вокруг центрального отверстия для ступицы. Диаметр PCD выражается в миллиметрах и измеряется до десятых долей, чтобы точно подойти под размеры ступицы.
Важно уяснить, что диаметр PCD строго определен, и даже расхождение в данных на миллиметр сделает колесо непригодным для установки на автомобиль. Другие характеристики еще допускают небольшое расхождение в данных – вылет, ширину и диаметр посадочного отверстия еще можно варьировать, но разболтовка должна быть одна на все колеса.
Допустим у вас колесный диск со сверловкой в 5×111, а на вашем автомобиле этот параметр равен 5х114. Пять крепежных отверстий и там, и там, но диаметр немного подводит? В лучшем случае колесо, если и налезет, то встанет с искривлением, и заметить дефект даже профессионал не сможет, если у него не будет перед глазами маркировки.
Если пренебречь опасностью, то такое колесо невозможно будет правильно отцентровать и, как следует, затянуть гайки на ступичных шпильках. А кривое колесо, которое держится на ступице на честном слове, точно не будет правильно выполнять свои эксплуатационные функции. Про правильность торможения, управления и равномерный износ можете забыть. Как и про безопасную езду, ведь неправильно установленный колесный диск спровоцирует динамический дисбаланс, когда колесо начнет понемногу расшатывать подвеску и портить рулевой механизм. Кроме дорогостоящего ремонта следствием станет и неравномерный износ резины, и деформация диска, и даже возможный отрыв колеса, что означает неизбежную аварию.
Очень многие автопроизводители придерживаются стандартных значений диаметра PCD диска и формируют для своих современных автомобилей только им присущие размеры. К примеру, у Ford разболтовка равна 5х108, BMW выпускает машины с диаметром посадочных отверстий 5х120, у Audi сверловка будет 5х112. На автомобилях ВАЗ давно используется довольно маленький PCD диска – 4х98. Другие параметры колес для них неприменимы, если, конечно, не воспользоваться эксцентриками, которые могут выступить в качестве переходников, но это довольно спорная методика. Ею пользоваться лучше в крайнем случае и как временную меру до перехода на колеса с более подходящими параметрами.
Кое-кто из производителей попытался расширить применение колесных дисков для нескольких размеров ступицы и выпустил модели с двойной разболтовкой. Это довольно редкие изделия – здесь есть два ряда равноудаленных крепежных отверстий, каждый из которых имеет свой диаметр PCD.
Находим диаметр PCD своими руками
Измерить разболтовку самому важно, если вы покупаете б/у диски с рук и данных нет совсем (цифры могли стереться в процессе эксплуатации колеса) или вы по каким-либо причинам сомневаетесь в правильности информации. Обычно маркировка либо отпечатана на поверхности самого колесного диска (это справедливо и для легкосплавного диска и для штампованного), либо ее могут указать на упаковке литой модели. Последнюю легко потерять, так что научиться мерить диаметр посадочных отверстий будет очень полезно.
Для более точного замера диаметра диска обязательно пользуемся штангенциркулем – это позволит зафиксировать данные вплоть до десятой доли миллиметра. Но в крайнем случае можно воспользоваться и линейкой – цифры будут не столь точны, но их вполне можно уточнить, найдя аналогичные параметры в Интернете.
Для того, чтобы провести все измерения диаметра PCD диска не нужно даже снимать колесо с автомобиля – все замеры проводим прямо на месте. Отнеситесь к процессу со всей ответственностью, так как ошибка в разболтовке будет стоить вам времени, денег и нервов. Как мы уже говорили, даже миллиметр обязательно сыграет свою роль.
Для примера замера диаметра возьмем стандартный диск с пятью равноудаленными отверстиями. Берем штангенциркуль и делаем два измерения:
o Первое: расстояние между внутренней кромкой одного из болтовых отверстий и ближней к нему кромкой ступичного отверстия;
o Второе: расстояние от внешнего края болтового отверстия до дальнего края ступичного отверстия.
К примеру, в первом случае мы получили цифру 20 мм, а во втором – 92 мм. Теперь нам потребуется сложить их: 20 мм + 92 мм = 112 мм. Это и есть диаметр диска, который мы искали – пять крепежных отверстий по окружности в 112 мм, или 5х112.
Те же самые вычисления можно произвести и с помощью линейки, но полученные таким образом данные будут менее точными. В обоих случаях следите, чтобы измерительный инструмент находился на одной линии с центром обоих отверстий.
По тому же самому принципу проходят вычисления диаметра при любом количестве монтажных отверстий – 3, 4, 5, 6 или даже 15, как у грузовых автомобилей. Если вы покупаете диск с рук и видите, что одно или несколько крепежных отверстий отличаются друг от друга или находятся не на равном расстоянии относительно других – это брак, или бывший владелец зачем-то самостоятельно рассверливал их. От такого колесного диска лучше отказаться.
Таким образом к двум цифрам диаметра PCD следует отнестись очень серьезно, так как они решают подойдет ли диск автомобилю или нет. Так же не стоит сбрасывать со счетов и другие параметры. Они, конечно, также стандартизированы, но в эффективной работе авто и ширина профиля, и вылет играют ключевую роль. Изучите все характеристики и выбирайте диски осознанно – только так ваш автомобиль будет чувствовать себя на дороге, как дома, а вы избежите множества проблем с износом и управляемостью, и вдобавок сэкономите деньги на ремонте подвески.
Сейчас, когда диски выпускаются специально под характеристики автомобиля, промахнуться с ними достаточно сложно. В интернет-магазине BlackTyres вы можете отфильтровать диски по маркам авто и по моделям: просто вводите параметры своей машины и выбирайте тот комплект дисков, который придется вам по вкусу.
