История дискеты: от идеи до иконки
Старший редактор RB.RU
Пятьдесят лет назад IBM представила первый в истории дисковод для гибких дисков IBM 23FD и первые дискеты. Удобный и легкий носитель быстро завоевал популярность и применяется до сих пор. Вспомним историю культового изобретения.
Начало
В 1960-х гг. производители вычислительных машин использовали твердотельную транзисторную память, которая теряла содержимое при отключении компьютера. Тогда IBM искала способ быстро загружать программное обеспечение после запуска компьютера. Традиционно для этого использовали перфокарты или катушки с магнитной лентой, но это было очень медленное и громоздкое решение.
Расскажи, как цифровая трансформация изменила твой бизнес
В 1967 году инженеры стали разрабатывать съемный носитель данных, который мог бы сохранять информацию без питания и быть удобным в транспортировке. Вскоре команда IBM, которую возглавлял Дэвид Нобл, придумала вращающийся гибкий пластиковый диск, пропитанный оксидом железа. Он мог удерживать магнитный заряд, примерно как магнитная лента. Для надежности диск поместили в пластиковый чехол с тканью, которая сметала пыль при вращении.
Две диаграммы из патентов IBM на дисководы для гибких дисков 1972 года. Схема: Патентное ведомство США
В 1971 году IBM представила первый в мире коммерческий дисковод для гибких дисков — систему привода 23FD. Он мог воспроизводить квадратные диски на 8 дюймов (20,3 см) емкостью около 80 КБ. Функция записи отсутствовала — только чтение.
IBM сама загружала данные на диски, а после их распределяли по удаленным компьютерным системам, чтобы установить системные обновления. Первоначально новые диски называли «магнитный записывающий диск» (Magnetic Recording Disk) или «кассета для магнитного диска» (Magnetic Disk Cartridge).
Кассета для магнитного диска IBM 1971 года — первая коммерческая дискета. Фото в тексте: Том Грин
В IBM новый носитель получил наименование «гибкий диск» (floppy disk), потому что в отличие от жестких алюминиевых дисков его можно было гнуть. Идея была настолько инновационной, что в 1972 году ComputerWorld описывал дискету, разработанную конкурирующей компанией Innovex, как «лист из магнитной пленки».
В 1973 году IBM выпустила усовершенствованную версию 8-дюймового носителя под названием «Дискета IBM» (английское слово diskette означает небольшой диск и указывает на вторичное положение по отношению к жестким дискам в компьютерной системе). Спецальный дисковод IBM 33FD позволял записывать данные на диск и воспроизводить их. Поэтому IBM позиционировала дискету как новый носитель.
Впервые дискета нашла применение в системе ввода данных IBM 3740. Она должна была стать альтернативой записи данных на перфокарты.
Система ввода данных IBM 3740 и первое появление дискет IBM. Фото в тексте: IBM
Дискета стала серьезным прорывом в плане хранения данных. Каждая вмещала около 3 тысяч перфокарт. Гибкий диск был небольшим, мобильным, легким, недорогим и перезаписываемым, в отличие от стопок перфокарт.
Вскоре конкуренты начали выпускать собственные гибкие диски на 8 дюймов, которые поддерживали формат IBM. Так появился новый отраслевой стандарт.
От мейнфреймов к ПК
Изначально дискеты использовались в мейнфреймах — больших универсальных компьютерных системах. Но в середине 1970-х гг. они сыграли важную роль в революции персональных компьютеров.
Стоимость 8-дюймовых дисководов и контроллеров была довольно высокой, и сначала любители ПК продолжали использовать в качестве накопителей бумажные ленты или кассеты. Но технология продолжала развиваться. В 1976 году Shugart Associates изобрела гибкий диск на 5,25 дюйма (13,3 см), меньший по размеру и дешевый накопитель, для которого требовался более экономичный дисковод.
Дисководы Apple Disk II (1978) успешно вывели дискеты в мейнстрим. Стивен Штенгель
Прорывные технологии в разработке персональных компьютеров сделали гибкий диск массовым накопителем.
Хотя кассетные дисководы все еще использовались в недорогих домашних компьютерах вплоть до середины-конца 1980-х гг., уже к концу 1970-х гг. гибкие диски стали стандартной комплектующей для первых ПК, ориентированных на бизнес. В 1981 году IBM 5150 поставлялся с портами для двух внутренних дисководов на 5,25 дюйма.
Необычные форматы
Фото в тексте: Бендж Эдвардс
На протяжении четырех десятилетий производители экспериментировали с самыми разными форматами, в том числе и довольно оригинальными. Вот лишь несколько из самых примечательных.
Статус иконки
Поскольку в 1980-х и 1990-х годах так много людей использовали дискеты для хранения данных на ПК, это отразилось и в графическом интерфейсе программ. Значок дискеты стал обозначать процесс сохранения данных на диск. Эта иконка по-прежнему применяется в таких программах, как Microsoft Word или Microsoft Paint.
Такой подход иногда критикуют, поскольку многие современные пользователи компьютеров не застали использование дискет и могут не знать, что это такое. В интернете часто шутят, что для молодого поколения дискета — это распечатанная на 3D-принтере иконка «Сохранить».
In the «I’m getting old» department. a kid saw this and said, «oh, you 3D-printed the ‘Save’ Icon.» pic.twitter.com/rwgCpSjfDQ
В дизайне интерфейса часто используется скевоморфизм — реалистичное изображение предметов. Шестеренки изображают внутреннюю работу (настройки) компьютера, зеркальный фотоаппарат — приложение для камеры, а старинные телефоны — в качестве кнопок вызова или значков приложений для телефона. Возможно, самые молодые пользователи и не знают, что такое дискета, они понимают, что она означает.
Конец дискет
После появления CD-привода в 1980-х гг., его массового распространения в 1990-х гг. и конкуренции со стороны zip-дисков, CD-R, USB-карт и прочих форматов, казалось, что судьба дискеты на 1,44 МБ предрешена. Однако формат использовался дольше, чем кто-либо ожидал. До середины 2000-х гг. компьютеры поддерживали дискеты, поскольку традиционно на этом носителе поставлялись обновления для BIOS и драйверы для периферийных устройств.
В 1998 году Apple выпустила iMac, в котором впервые в истории Macintosh не было привода для дискет. К тому времени Apple предполагала, что файлы можно будет передавать через локальные сети, CD-ROM и интернет. В значительной степени она оказалась права. Освободившись от обновлений BIOS на дискетах, Mac мог свободно разорвать свои связи с устаревшим форматом раньше, чем другие производители.
Apple iMac (1998) избавился от дисководов старого формата. Фото в тексте: Apple
К концу 2000-х гг. некоторые пользователи все еще обменивались файлами на дискетах, но из коммерческого применения они уже вышли. В 2010 году Sony объявила, что прекратит производство дискет в марте 2011 года из-за падения спроса. На сегодняшний день, насколько известно, их выпуск прекращен, но по-прежнему востребованы.
Сегодня многие любители старинных компьютеров все еще используют дискеты для развлечения. Но если у вас все еще есть важные данные на дискетах, вероятно, лучше всего создать резервную копию в более современных форматах (даже не CD-R). Старые гибкие диски могут со временем потерять данные под влиянием внеших факторов или из-за размагничивания поверхности диска.
В любом случае, спустя 50 лет после появления дискет удивительно, что технология все еще с нами. Это большой успех, и IBM по праву гордится изобретением этого носителя.
Что такое дискета и как это работало?
Специалисты IBM в собственной лаборатории в городе Сан Хосе работали над этим проектом с 1967 года. Возглавлял команду ученых Алан Шугарт.
Защитный чехол пробного варианта состоял из материала на тканевой основе.
Когда появились первые дискеты
В 1971 году появилась первая дискета. Дискета понадобилась для переноса программ и текстовых документов. Первая была восьмидюймовой и вмещала очень мало информации.
Более современные модели в 80-х годах использовала фирма APPLE в компьютерах марки Макинтош. Предшественниками дискеты являются магнитные ленты.
Как происходила запись
Магнитный диск для записи информации находится внутри крепкого корпуса из пластика. На 3,5 дюймовых конструкциях есть шторка, которая защищает от внешних воздействий. У более ранних моделей этот вид предохранителя отсутствует.
Когда устройство помещали в дисковод системного блока стационарного ПК, шторка автоматически оказывалась приподнятой. Парная головка стандартного дисковода ложилась на встроенный в корпус диск с обеих сторон. Механизм раскручивал диск, магнитные импульсы передавали информацию.
Так можно было хранить тексты, переносить информацию с одного компьютера на другой во времена отсутствия флеш-карт и сети интернет с ее всевозможными сервисами.
Какой объем в КБ, МБ, ГБ более удобен для хранения секретной информации
В семидесятых годах по объему пятидюймовые устройства делились на три типа по емкости:
Дискеты со временем усовершенствовали, в 80-х годах популярной стала серия на 3,5 дюйма.
Отличия обновленной версии
Обычная карта вмещала в себя почти полтора мегабайта памяти. Но встречались устройства в 700 с небольшим КБ или почти на 3 МБ. Узнать, сколько весила дискета, можно было, прочитав описание на корпусе.
Такие носители отлично подходят для хранения текстовой информации. Больше 2,88 МБ вместить в устройство невозможно. Гигабайты свободной памяти появились позднее, на дисках и флешках.
Кому нужны дискеты сегодня
Дискеты объемом в 3.5 дюйма и сейчас используются в администрации США. Американское Министерство обороны всю информацию, связанную с ядерными испытаниями хранит именно на этих носителях. Такие меры предосторожности нужны, чтобы не было утечки информации в интернет. Подходят компьютеры старого типа.
В России с 2010 по 2016 годы дискет закуплено на более чем 2 миллиона рублей. Если считать по оптовой цене, получится огромное количество экземпляров. Их используют по нескольким причинам.
Во-первых, это дешево
Преимущество привлекает многие структуры:
Даже в Российскую Академию наук работы на Гранты сдают на дискетах.
Во-вторых, это безопасно.
В этих целях дискеты используют в следующих сферах:
Еще 10 лет назад дискеты активно использовалась для учебы в школе, колледже, ВУЗе. Такое средство передачи текстовой информации дешевле флешки, удобнее диска.
Отдельную подборку документов удобно было хранить на разных дискетах. На корпусе можно сделать надписи и хранить в коробке, ящике или на полке, систематизируя полученную информацию не только в виртуальном пространстве, но и в реальной жизни.
Стоит ли возвращаться к дискетам в наше время
Они удобны, но производить дискеты для массового пользования перестали с 2010 года. На смену пришли удобные флешки разной формы и цвета. Без сети в наше время можно передавать не только документы, программы, а еще и фильмы, аудио файлы, игры. Дискеты больше подходят для работы в офисе, в случае нехватки материальных средств на нормальные носители или необходимости сохранить секретную информацию в пределах конторы. Использование дискет исключено при наличии современного компьютера. Обязательно работать на старой модели, где есть дисковод соответствующего формата.
С юмором о 8-дюймовых дискетах (в 70-е были только такие)
Для подрастающего поколения уже даже 3,5-дюймовые дискеты в диковинку. Не говоря уже о 5,25-дюймовых и тем более восьмидюймовых. Так например, знакомый мне недавно рассказывал, что его сынишка, увидев дома 3,5-дюймовую дискету, выдал: «О, пап! Ты распечатал на 3D-принтере значок сохранения. Круто!» Он правда на выдумки горазд, этот мой знакомый, поэтому не исключено, что история придуманная. Но вот то что действительно достоверно, так это то, что Пентагон до сих пор пользуется 8-дюймовыми дискетами!
Может быть Трампу стоит начать усиление ядерного вооружения с того, чтобы, идя в ногу со временем (пусть и с небольшим по вселенским меркам запозданием), перейти хотя бы на 5,25-дюймовые дискеты?
Ну да ладно, с Трампом, – поговорим лучше о 8-дюймовых дискетах
Новая жизнь для боксов из полудюймовой компьютерной ленты
Как появление дискет воспринял обычный люд
То были далёкие 70-е. Магнитные носители данных обычным людям, далёким от компьютеров, были ещё не понятны. Они всё ещё мыслили исключительно в категориях перфокарт. И потому вокруг «злобных бобин с компьютерной лентой» и других магнитных носителей данных, – ходили разные искромётные байки. Вот несколько наиболее параноидальных тезисов, взятых из газетной карикатуры того славного времени (подборочка конечно утрированная, но в целом показательная):
От 70-х — к сегодняшним: инопланетяне всё ещё с нами
Ничего не напоминает? Ровно те же самые байки сейчас ходят про микрочипы: «Людей чипируют, чтобы иметь над ними тотальный контроль. При помощи микрочипа человеку можно внушать нужные мысли, заставлять совершать нужные действия. И занимаются чипированием никто иной как инопланетяне, стремящиеся захватить нашу планету».
Что ж, настойчивость инопланетян достойна уважения. При помощи бобин с магнитной лентой мир им вчера захватить не получилось. Может быть получится сегодня – при помощи микрочипов? Поживём, увидим.
Дискеты для компьютера какие были
3.4. ПАМЯТЬ КОМПЬЮТЕРА
НАКОПИТЕЛИ НА ГИБКИХ МАГНИТНЫХ ДИСКАХ
Дискета — портативный магнитный носитель информации, используемый для многократной записи и хранения данных сравнительно небольшого объема. Этот вид носителя был особенно распространён в 1970-х — конце 1990-х годов. Вместо термина «дискета» иногда используется аббревиатура ГМД — «гибкий магнитный диск» (соответственно, устройство для работы с дискетами называется НГМД — «накопитель на гибких магнитных дисках»).
Обычно дискета представляет собой гибкую пластиковую пластинку, покрытую ферромагнитным слоем, отсюда английское название « floppy disk » («гибкий диск»). Эта пластинка помещается в пластмассовый корпус, защищающий магнитный слой от физических повреждений. Оболочка бывает гибкой или жёсткой. Запись и считывание дискет осуществляется с помощью специального устройства — дисковода гибких дисков (флоппи-дисковода).
Дискеты обычно имеют функцию защиты от записи, посредством которой можно предоставить доступ к данным только в режиме чтения.
Гибкие д искеты (8 ″ ; 5, 25 ″ ; 3,5″ соответственно)

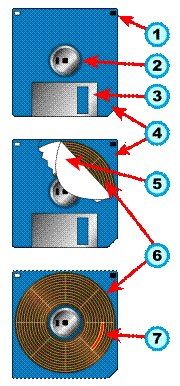

Устройство дискеты 3,5″:
История
· 1976 — Алан Шугерт разработал дискету диаметром 5,25″.
· 1981 — Sony выводит на рынок дискету диаметром 3,5″ ( 90 мм ). В первой версии объём составляет 720 килобайт (9 секторов). Поздняя версия имеет объём 1440 килобайт или 1,40 мегабайт (18 секторов). Именно этот тип дискеты становится стандартом (после того, как IBM использует его в своём IBM PC).
Позже появились так называемые ED-дискеты (от англ. Extended Density — «расширенная плотность»), имевшие объём 2880 килобайт (36 секторов), которые так и не получили широкого распространения.
Форматы
Хронология возникновения форматов дискет
Объём в килобайтах
8″ двойной плотности
5,25″ двойной плотности
5,25″ четырёхкратной плотности
5,25″ высокой плотности
3″ двойной плотности
3,5″ двойной плотности
3,5″ высокой плотности
3,5″ расширенной плотности
Следует отметить, что фактическая ёмкость дискет зависела от способа их форматирования. Поскольку кроме самых ранних моделей, практически все флоппи-диски не содержали жёстко сформированных дорожек, дорога для экспериментов в области более эффективного использования дискеты была открыта для системных программистов. Результатом стало появление множества не совместимых между собою форматов дискет даже под одними и теми же операционными системами. Например, для RT-11 и её адаптированны х в СССР версий количество находящихся в обороте несовместимых форматов дискеты превышало десяток. (Наиболее известные — MX, MY применяемые в ДВК).
Рабочие плотности дисководов и ёмкости дискет в килобайтах
8-дюймовые дисководы долгое время были предусмотрены в BIOS и поддерживались MS-DOS, но точной информации о том, поставлялись ли они потребителям, нет (возможно, поставлялись предприятиям и организациям и не продавались физическим лицам).
Кроме вышеперечисленных вариаций форматов, существовал целый ряд усовершенствований и отклонений от стандартного формата дискет. Наиболее известные — 320/360 Кб дискеты Искра-1030/Искра-1031 — фактически представляли из себя SS/QD дискеты, но бут-сектор их был отмаркирован как DS/DD. В результате стандартный дисковод IBM PC не мог прочесть их без использования специальных драйверов (800.com), а дисковод Искра-1030/Искра-1031, соответственно, не мог читать стандарные дискеты DS/DD от IBM PC.
Специальные драйверы-расширители BIOS 800, pu_1700 и ряд других позволяли форматировать дискеты с произвольным числом дорожек и секторов. Поскольку дисководы обычно поддерживали от одной до 4 дополнительных дорожек, а также позволяли, в зависимости от конструкционных особенностей, отформатировать на 1-4 сектора на дорожке больше, чем положено по стандарту, эти драйвера обеспечивали появление таких нестандартных форматов как 800 Кб (80 дорожек, 10 секторов) 840 Кб (84 дорожки, 10 секторов) и т. д. Максимальная ёмкость, устойчиво достигавшаяся таким методом на 3,5 ″ HD-дисководах, составляла 1700 Кб.
Эта техника была впоследствии использована в Windows 98, а также Майкрософт-овском формате дискет DMF, расширившим ёмкость дискет до 1,68 Мб за счёт форматирования дискет на 21 сектор в аналогичном IBM формате XDF. XDF использовался в дистрибутивах OS/2, а DMF — в дистрибутивах различных программных продуктов от Майкрософт.
Наконец, достаточно частой модификацией формата дискет 3,5″ является их форматирование на 1,2 Мб (с пониженным числом секторов). Эта возможность обычно может быть включена в BIOS современных компьютеров. Такое использование 3,5″ характерно для Япон ии и ЮА Р. В качестве побочного эффекта, активация этой настройки BIOS обычно даёт возможность читать дискеты, отформатированные с использованием драйверов типа 800.
Неформатированная ёмкость дискеты 3,5″, определяемая плотностью записи и площадью носителя, составляет 2 Мб.
Высота дисковода для 5,25″ дискет равна 1 U. Все дисководы компакт-дисков, включая Blu-ray, имеют ширину и высоту такую же, как у 5,25″ дисковода (это не относится к дисководам ноутбуков).
Ширина дисковода 5,25″ почти равна трём его высотам. Это иногда использовали производители корпусов ЭВМ, где три устройства, помещённые в квадратную «корзину», могли быть вместе с ней переориентированы с горизонтального на вертикальное расположение.
Исчезновение
Одной из главных проблем, связанных с использованием дискет, была их недолговечность. Наиболее уязвимым элементом конструкции дискеты был жестяной или пластиковый кожух, закрывающий собственно гибкий диск: его края могли отгибаться, что приводило к застреванию дискеты в дисководе, возвращавшая кожух в исходное положение пружина могла смещаться, в результате кожух дискеты отделялся от корпуса и больше не возвращался в исходное положение. Сам пластиковый корпус дискеты не служил достаточной защитой гибкого диска от механических повреждений (например, при падении дискеты на пол), которые выводили магнитный носитель из строя. В щели между корпусом дискеты и кожухом могла проникать пыль. А сам гибкий диск мог относительно легко размагнититься от воздействия металлических намагниченных поверхностей, природных магнитов, электромагнитных полей вблизи высокочастотных приборов, что делало хранение информации на дискетах крайне ненадежным.
Массовое вытеснение дискет из обихода началось с появлением перезаписываемых компакт-дисков, и особенно, носителей на основе флэш-памяти, обладающих гораздо меньшей удельной стоимостью, на порядки большей емкостью, большим фактическим числом циклов перезаписи и долговечностью и большей скоростью обмена данными.
История «мягких» (гибких) накопителей
Сегодня для хранения информации мы используем HDD, SSD, SD-карты, USB-флэшки. Уже намного реже мы вставляем в ноутбуки лазерные диски. У меня лично дома ни одного устройства, поддерживающего этот носитель, нет.
Многие из нас давно не видели аудио и видеокассет, бобин с магнитными плёнками, дискет, и тем более перфокарт и перфолент. Эти носители, некоторые из которых известны ещё с XVIII века, почти исчезли.
Но только почти. Сегодня мы поговорим о временах, когда в ходу были «мягкие» носители данных, и о том, что все они до сих пор живы благодаря прочному укоренению в государственных и военных учреждениях и исследовательских центрах.
Перфокарты и перфоленты
Перфокарты, которые мы знаем как способ хранения и передачи информации для компьютеров в 1920-1950-х годах, корнями уходят в докомпьютерное время. А именно — в 1725 год, когда перфорированную бумагу начали использовать для управления ткацким станком.
Базиль Бушон, сын сборщика орга́нов, адаптировал используемую для автоматического проигрывания музыки систему («развернул» цилиндр с штырьками/калками) под нужды ткацкого дела.
Он использовал перфорированную бумагу в рулоне, чтобы станок воспроизводил рисунок на ткани. Коллега Бушона, Жан-Баптист Фалькон, заменил бумажную ленту на скреплённые между собой перфорированные карты.
Ткацкий станок Базиля Бушона
Механизм усовершенствовал Жозеф Мари Жаккар. Свой ткацкий станок для крупноузорчатых тканей он создал в 1804 году. Перфорировнные карты позволяли в автоматическом режиме, практически без участия мастера, осуществлять определённое чередование подъёмов и опускания нитей основы, чтобы отобразить на ткани заданный узор.
Перфорированные карты в ткацком станке Жаккара
Результат работы Жаккардова станка
В ткацком деле до сих пор используются Жаккардовы станки, улучшенные, автоматизированные. Но перфокарты работают до сих пор. Ниже вы видите пример перфокарты с сайта по домоводству для станка Brother — с мотоциклистом для детского свитера.
Перфокарта для современной вязальной машины Brother
Чарльз Бэббидж в 1822 году построил первую модель своей разностной машины, которая состояла из валиков и шестерней, вращаемых при помощи специального рычага. Тогда же он попросил правительство Великобритании профинансировать его дальнейшую работу. В процессе он столкнулся со множеством проблем, так что через девять лет работа встала. Хотя частично машина функционировала и производила вычисления. Позже он возвращался к работе в 1847-1849 годах. Для этого огромного калькулятора Бэббидж даже разработал принтер, который в 2000 году запустили в лондонском Музее науки.
Основными частями аналитической машины были «склад» для хранения чисел, «мельница» для выполнения арифметических действий, устройство, управляющее операциями, и устройства ввода и вывода. Для ввода данных в память использовалиись перфокарты: один механизм с перфокартами задавал операции «мельнице», второй — управлял переносом данных между «мельницей» и «складом». Устройство вывода, то есть принтер, могли в одной или двух копиях воспроизводить результат в виде отпечатка или пробивать его на перфокартах.
Перфокарты для аналитической машины Бэббиджа
В те же годы, в первой половине XIX века, над механическими интеллекутальными машинами работал русский изобретатель Семён Корсаков. Он стал одним из пионеров применения перфорированных карт в информатике. В 1832 году он создал своё первое устройство, функционирующее на основе перфорированных таблиц и предназначенное для задач информационного поиска и классификации. Это был гомеоскоп с неподвижными частями.
Каждая строка гомеоскопа соответствует определённому признаку — симптому болезни. В вертикальном столбце был набор признаков — патологических симптомов, из которых один или несколько характеризовали болезнь. В нижней строке содержалось решение задачи — лекарство, которое поможет при заболевании.
Сам гомеоскоп представлял собой цилиндр с булавками. Оператор выбирал симптомы из первого столбца — например, кашель и насморк — и вдавливал булавки. Затем он проводил цилиндром по таблице вправо: при нахождении перфорированных в нужных местах ячеек гомеоскоп останавливался, и в нижней строке можно было прочесть информацию о лечении заболевания.
Это была своеобразная Excel-таблица (до электронных таблиц), заточенная под нужды врача.
Гомеоскоп с неподвижными частями
Подсчёты переписи населения США в 1880 году заняли восемь лет, а переписи 1890 года — всего год. Такая разница объясняется введением счётной машины, работающей на перфокартах.
В 1880-х изобретатель Герман Холлерит запатентовал оборудование для работы с перфокартами. Его статистический табулятор позволил ускорить перепись, после которой Холерит получил звание профессора в Колумбийском университете.
Покупателями табуляционных машин TMC, Tabulating Machine Company, стали железнодорожные управления и правительственные учреждения. В 1924 году компанию переименовали в IBM — International Business Machines.
Перфокарта Холлерита
IBM выпускала электрические табуляторы на перфокартах вплоть до 1976 года. Последней стала модель IBM 407. Её аренда обходилась от 800 американских долларов в месяц — это около 5 000 долларов на 2016 год.
IBM 407
Перфокарта для языка FORTRAN
В СССР выпускали табуляторы Т-5М, Т-5МУ, Т-5МВ и ТА80-1. Первые три работали с цифровой информацией, а четвертый – с алфавитно-цифровой. Для ввода информации использовали 80-колонные и 45-колонные перфорированные карты. Табуляторы работали с итоговыми, считывающими и репродукционными перфораторами, с электронными вычислительными и умножающими приставками на машиносчётных станциях.
Табулятор Т-5 МВ на машиносчётной станции: Источник
80-колонная перфокарта советского производства для табулятора IBM, 1980 год
В 1938 году немецкий инженер Конрад Цузе построил один из первых программируемых компьютеров в мире — Z1. Машина имела устройство ввода в виде клавиатуры, сделанной из пишущей машинки, электрический привод и была способна вычислять данные в десятичной системе в виде чисел с плавающей запятой. Данные выводились с помощью панели на лампах.
Машина выполняла умножение за 5 секунд. Тактовая частота составляла 1 Гц. Система работала за счёт двигателя пылесоса мощностью в 1 киловатт.
Z1 была оснащена устройством чтения перфоленты, которое предоставляло код операции для каждой инструкции.
Конрад Цузе и воссозданная после Второй мировой вычислительная машина Z1
Перфолента для вычислительной машины Z1
В 1940 годы американские артиллеристы использовали таблицы стрельбы, содержащие информацию о поправках прицела в соответствии с дистанциями до цели. Расчёты траекторий одним человеком для одного типа орудия и одного снаряда занимали более двух недель. Нужно было посчитать около трёх тысяч траекторий для множества комбинаций параметров — температуры воздуха, плотности почвы, скорости ветра и так далее. Учёный из Пенсильванского университета Джон Уильям Мокли задумал использовать вакуумные лампы в качестве элементной базы для электронной дифференцирующей машины. С этого начинается история ENIAC, а затем его улучшенной версии — EDVAC.
ENIAC собрали в 1945 году. Первой задачей было математическое моделирование термоядерного взрыва супер-бомбы по гипотезе Улама-Теллера. Задача была настолько сложной, что даже при игнорировании многих физических эффектов и максимальном упрощении уравнения для ввода программы в компьютер понадобился миллион перфокарт.
Для чтения перфокарт использовали табулятор IBM. Одной из проблем этого носителя информации была невысокая скорость работы: слишком много времени уходило на перфорацию на картах выведенных в процессе расчётов данных и их ввод в машину для дальнейших вычислений. Для решения этой проблемы изобретатели начали работать над новыми способами ввода и хранения данных — над магнитными лентами.
Первые программисты ENIAC: на корточках — Рут Лихтерман, стоит — Мэрлин Уэскофф. 1946 год. Источник
Бобины чистых перфолент советского производства. Источник
Магнитная лента
В 1898 году датский физик и инженер Вальдемар Поульсен запатентовал способ магнитной записи за проволоку. Устройство называлось «телеграфон». С усилителя сигнал подавался на записывающую головку, вдоль которой с постоянной скоростью перемещалась проволока и намагничивалась соответственно сигналу.
В 1927 году немецкий инженер Фриц Пфлеймер с помощью клея нанёс напыление порошка оксида железа на тонкую бумагу, и годом позже получил патент на применение магнитного порошка на бумаге или киноплёнке. Но патент отменили из-за того, что такое применение порошка было изложено в патенте Поульсена.
Идеи Поульсена и Пфлеймера использовала компания AEG, разработавшая прибор для магнитной записи «Магнетофон-К1». Магнитную ленту для «магнетофона» изготавливал химический концерн BASF. Устройство представили на радиовыставке в Берлине в 1935 году.
Патент США на записывающее устройство на магнитной проволоке. Источник
«Магнетофон-К1»
В 1951 году изобретатели компьютера ENIAC Джон Экерт и Джон Мокли работали над новой машиной. Ей стал первый условно коммерческий компьютер в США — UNIVAC I. Компьютер строили для нужд Военно-воздушных сил и топографической службы Армии США, а заказ был размещён от лица Бюро переписи населения. Всего были выпущены сорок шесть экземпляров UNIVAC I для установки в правительственных учреждениях, частных корпорациях и университетах. Второй экземпляр был установлен в Пентагоне. Последние экземпляры выключили в 1970 году после 13 лет службы в коммерческой страховой компании.
Стоимость машины начиналась со 159 000 долларов. Со временем цена составила от 1 250 000 до 1 500 000 долларов. В переводе на деньги 2016 года максимальная цена UNIVAC I составляла 12 480 000 долларов.
В качестве носителя данных в этом компьютере впервые использовали магнитную ленту. Одновременно можно было подключить до десяти ленточных накопителей UNISERVO.
UNISERVO стал первым ленточным накопителем для коммерческого компьютера и имел успех. Ленты UNIVAC из никелированной бронзы были шириной в половину дюйма и длиной до 450 метров. Данные записывались на восьми дорожках, где шесть были собственно для данных, одна — для контроля чётности, и ещё одна — для синхронизации. Одна лента вмещала 1 440 000 шестибитных символов.
Ленточные накопители UNISERVO для UNIVAC
В 1960 году в IBM разработали первую пластиковую карту с магнитной полосой. Штрих-коды и перфорация не отличались надёжностью, и для банковских карт было необходимо придумать новый способ хранения данных. Выбор пал на магнитную ленту. Сегодня все банковские карты имеют магнитную ленту, хотя всё чаще начинают использовать чипы и NFC.
Первые прототипы карт с магнитной полосой
В персональных компьютерах 1970-1980-х годов для хранения информации часто использовались аудиокассеты. Воспроизведение и запись программ осуществляли либо с помощью специальных накопителей, либо с помощью обычных бытовых аудиомагнитофонов. Попробуйте сказать вслух «аудиомагнитофон» — как-то необычно звучит, верно?
Sinclair ZX Spectrum+2
Магнитофон Atari XC12 для компьютеров Atari 65XE и 130XE. Источник
Многие уже забыли, как выглядят аудиокассеты и видеокассеты. Кто-то их никогда не видел и не держал в руках. Но для бизнеса и исследовательских центров магнитные ленты до сих пор имеют огромное значение.
CERN для хранения результатов работы Большого адронного коллайдера использует магнитную ленту, кроме них совмещают облака с магнитными лентами НАСА и телеканал Discovery. Крупные корпорации также иногда выбирают магнитные ленты. Преимущество технологии состоит в цене — каждый гигабайт хранения стоит от двух до трёх центов. Скорость работы с файлами низкая из-за последовательного доступа — от нескольких десятков секунд до минуты. Но для данных, которые не требуют быстрого доступа, она идеально подходит. До 80% корпоративных данных можно записать на ленту, уверены в IBM.
IBM продолжают работать над улучшением форматов. В 2015 году учёные из компании смогли записать данные на магнитную ленту с эффективностью в 123 миллиарда бит на квадратный дюйм. Так они превысили в 88 существующий с 2012 года формат LTO-6, по которому можно записать 2,5 ТБ данных на плёнку среднего класса. Ещё ранее, в 2012 году, IBM совместно с Fujifilm начали разработку опытных образцов кассет размерами 10х10х2 сантиметра, способных хранить до 35 терабайт данных.
Флоппи-диск
Основной недостаток магнитной ленты — последовательный доступ к данным. Эту проблему в 1960-е годы решала команда Алана Шугарта в лаборатории IBM. Один из старших инженеров Дэвид Нобль в 1967 году предложил использовать гибкий магнитный диск с защитным кожухом. В 1971 году компания представила первую 8-дюймовую дискету на 80 килобайт и дисковод для неё.
8-дюймовая дискета IBM на 128 килобайт
Оператор ЭВМ использует 8-дюймовую дискету
Шугарт в 1971 году основал собственую компанию Shugart Technology и в 1976 году присоединился к разработке мини-флоппи дисков для персональных компьютеров. Компания выпустила дисковод для 5¼-дюймовых дискет, которые вытеснили с рынка ПК 8-дюймовые дисководы.
В 1981 году собственный вариант дискет, на этот раз диаметром 3½ дюйма, выпустила компания Sony. Их начали использовать в компьютерах HP, Macintosh, IBM, Atari, Commodore.
Первые версии дискет имели ёмкость 720 килобайт, в поздних дискетах этот показатель довели до 1,44 мегабайта. Результат улучшила компания Toshiba, представив в 1980-х годах диск на 2,88 мегабайт. Я помню только 1,44-мегабайтные дискеты — потому что формат от Toshiba не прижился.
Реклама дискет, 1986 год
Внешний дисковод с USB-интерфейсом
Три поколения гибких магнитных дисков
Hitachi прекратила производство дискет в 2009 году. Sony прикрыла фабрики в 2010 году, после продажи общим счётом сорока семи миллионов дискет.
Toshiba в 2014 году нашла новое применение своей фабрике по производству дискет: переоборудовала её в ферму для выращивания салата-латука, который не надо мыть.
Овощная ферма Toshiba — переоборудованный цех по производству флоппи-дисков. Источник
Казалось бы, эра дискет закончилась в декабре 2015 года, когда правительство Норвегии прекратило распространение списков пациентов клиник на дискетах. Но это не так. В июне 2016 года мы узнали, что в больницах Южной Австралии продолжают использовать медицинский софт на основе MS-DOS, разработанный ещё в 1980-е годы, а для хранения данных используют дискеты.
Но тут речь идёт о 3½ дискетах, относительно современном варианте. В то же время ядерным арсеналом США управляют с помощью 8-дюймовых гибких дисков! В инфраструктуре арсеналов были интегрированы IBM Series/1 в 1970-х годах, и эти системы работают до сих пор. Системы планируют заменить в 2017 году.
3,5 гигабайта врачебной информации на двух с половиной тысячах дискет. Норвегия, 2015 год
IBM Series/1
Сегодня магнитные ленты, перфокарты и дискеты кажутся вчерашним днём. Но их продолжают использовать. Магнитные ленты позволяют дешевле, чем при применении SSD и HDD, хранить данные. Дискеты никак не могут уйти из-за плотной интеграции в некоторых учреждениях, например, в системе здравоохранения некоторых стран. А один из самых первых носителей, перфокарта, до сих пор используется с той же целью, для которой его создали — в ткацких и вязальных станках.
