ШАРОШЕЧНЫЕ БУРИЛЬНЫЕ ГОЛОВКИ

ЛЕКЦИЯ 10

ПОРОДОРАЗРУШАЮЩИЙ ИНСТРУМЕНТ ДЛЯ ОТБОРА КЕРНА

Бурильные головки, помимо разбуривания забоя скважины и калибровки ее стенок, должны также формировать в центре забоя целиковый столбик породы – керн, и предотвращать в процессе бурения любое повреждение керна как образца, служащего источником информации о свойствах буримой породы.

Как и все шарошечные инструменты, бурильные головки эффективно разрушают горные породы широкого диапазона буримости, твердости и абразивности. Они в меньшей степени, чем лопастные, подвержены уменьшению диаметра, и, по сравнению с алмазным инструментом и ИСМ, имеют невысокую стоимость.

На рис. 10.1., апоказаны основные узлы и элементы шарошечной бурильной головки. Она состоит из шарошек 1, лап 2, присоединительной резьбовой головки 3, промывочного устройства 4 и узла опоры, включающего подшипники 5-7.

Число и конструкция подшипников в опоре каждой шарошки могут быть различными в зависимости от формы и размеров шарошки и бурильной головки. Конические шарошки обычно монтируют на двух-трех подшипниках качения. Один-два подшипника в опоре шарошки иногда бывают фрикционными. В качестве замкового подшипника функционирует, как и в опорах шарошечных долот, почти исключительно шарикоподшипник. Шарошки могут быть установлены не только на цапфах лап (см. рис. 10.1, а, б), но и на осях.

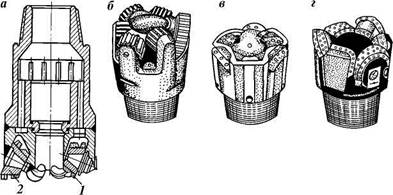

Рис. 10.1. Шарошечные бурильные головки:

Вооружение шарошек может быть стальным (фрезерованным) с наплавкой твердым сплавом, вставным (штыревым) или комбинированным.

Лапы 2 (см. рис. 10.1, а) с шарошками 1 часто образуют отдельные секции бурильной головки, собираемые на штифтах и свариваемые вместе с образованием при этом присоединительной головки 3. Но бывают бурильные головки с литым цилиндрическим корпусом (см. рис. 10.2, а-г).

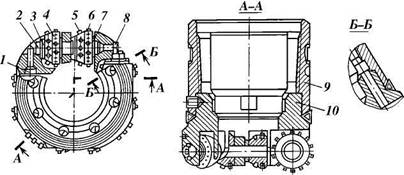

Рис. 10.3. Бурильная головка 17НК187.3/80МСЗ

Рис. 10.4. Бурильные головки:а–одношарошечная 6ВК190/80СЗ; б-трехшарошечная

Бурильные головки СЗ предназначены для бурения скважин кольцевым забоем в средних и среднетвердых породах малой и средней абразивности (известняки и др.).

Описанные бурильные головки изготовляют следующих моделей: 6ВК190/80СЗ, 6ВК214/80СЗ, 6НК187.3/80СЗ.

Бурильные головки серии 1ВК производят трех размеров моделей 1ВК190СТ, 1ВК269СТ и 1ВК295СТ (см. рис. 10.1., а).

Они выполняются секционными и могут применяться как в турбинном, так и в роторном бурении соответственно со съемными керноприемниками и без них.

Бурильные головки того же типа СТ, но более совершенной серии 2ВК выпускаются моделей 2ВК190/40СТ, 2ВК214/60СТ (см. рис. 10.1., в) и 2ВК269.9/60СТ, приспособленных для бурения со съемной грунтоноской при турбинном бурении и без нее при роторном способе бурения. Корпус этих бурильных головок также сварной секционный.

Пятишарошечные бурильные головки в настоящее время изготовляются серии 24НК и относятся ко второму классу, к типу ТКЗ. Выпускаются крупными опытно-промышленными партиями двух моделей: 24НК139.7/52ТКЗ и 24НК158.7/67ТКЗ.

Эти бурильные головки изготовляют серии 17 (см. рис. 10.3.). Бурильная головка этой серии состоит из корпуса 10, приваренной к нему муфты 9 (или ниппеля) и шарошек 4 и 7, смонтированных в пазах корпуса 10 попарно на четырех осях 2. Три оси выполнены с запорным хвостовиком 1, удерживающим другую (перпендикулярную к хвостовику) ось от выпадения, а четвертая, собираемая последней, запирается винтом 8. Наружная поверхность шарошки состоит из цилиндрической и конической частей. Цилиндрическая часть оснащена твердосплавными зубками 6 с клиновидной головкой, ориентированной своим лезвием под углом 45° к образующей цилиндра таким образом, что зубки на наружной 4 и внутренней 7 шарошках направлены в разные стороны. Коническая часть шарошки вооружена подрезными зубками 5, служащими для калибровки керна (шарошки 7) и скважины (шарошка 4) и перекрывающими забой между основными зубками 6. Шарошка 4 упирается своим торцом в шайбу 3, прилегающую к корпусу бурильной головки. Описанная конструкция предусматривает возможность сборки и разборки бурильной головки в полевых условиях с целью замены изношенных деталей (осей, винтов, шайб) и шарошек в соответствии с разработанной инструкцией. В процессе бурения данная бурильная головка оказывает на буримые породы преимущественно режущее действие. Она изготовлена двух моделей: 17НК187.3/80МЗС (см. рис. 10.3) и 17ВК212.7/80МЗС.

Источник

Добыча нефти и газа

нефть, газ, добыча нефти, бурение, переработка нефти

ШАРОШЕЧНЫЕ БУРИЛЬНЫЕ ГОЛОВКИ

Бурильные головки, помимо разбуривания забоя скважины и калиб­ровки ее стенок, должны также формировать в центре забоя целиковый столбик породы — керн и предотвращать в процессе бурения любое по­вреждение керна как образца, служащего источником информации о свой­ствах буримой породы.

Как все шарошечные инструменты, бурильные головки эффективно разрушают горные породы широкого диапазона буримости, твердости и абразивности; в меньшей степени, чем лопастные, подвержены уменьше­нию диаметра и по сравнению с инструментом ИСМ и алмазным имеют невысокую стоимость.

На рис. 3.18, а показаны основные утлы и элементы шарошечной бу­рильной головки. Она состоит из шарошек 1, лап 2, присоединительной резьбовой головки 3, промывочного устройства 4 и узла опоры, включаю­щего подшипники 5—7.

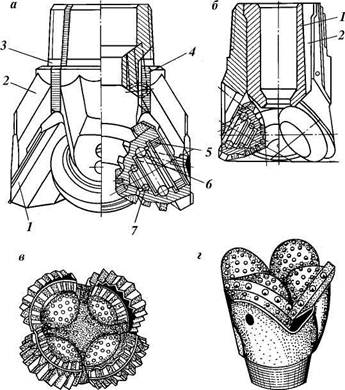

Рис. 3.18. Шарошечные бурильные головки:

а — 1ÂÊ295 ÑÒ; á
— ÄÂÊ; в — 2ÂÊ214/60ÑÒ; г — 2ÂÊ214/60ÒÊÇ

Шарошки в бурильной головке могут быть коническими, одно-, двух-или трехконусными (рис. 3.18, а, б), в виде усеченного конуса (рис. 3.19, а),

Рис. 3.19. Шестишарошечные бурильные головки:

а — румынская; б — 21ВК190/80СТ; в — 10НК190/80СТЗ; г — 20НК190/80К

цилиндрическими (рис. 3.20), сферическими (рис. 3.21, а) и чечевицеобраз-ными (рис. 3.21, б). Бурильная головка может быть выполнена с одним ра­бочим органом — шарошкой (см. рис. 3.21, а), с тремя (см. рис. 3.21, б), че­тырьмя (см. рис. 3.18, а-г), шестью (рис. 3.19, а-г), восемью (см. рис. 3.20) шарошками и более.

Число и конструкция подшипников в опоре каждой шарошки могут быть различными в зависимости от формы и размеров шарошки и буриль­ной головки. Конические шарошки обычно монтируют на двух-трех под­шипниках качения. Один-два подшипника в опоре шарошки иногда бывают фрикционными. В качестве замкового подшипника функционирует, как и в опорах шарошечных долот, почти исключительно шарикоподшипник. Ша­рошки могут быть установлены не только на цапфах лап (см. рис. 3.18, а, б), но и на осях.

В конструкциях, изображенных на рис. 3.18, а —г, 3.21, а я б, одна и та же шарошка, кроме разрушения кольцевого забоя, формирует керн и

А-Л

Рис. 3.20. Бурильная головка 17НК187.3/80СЗ

Рис. 3.21. Бурильные головки:

а — одношарошечная 6ВК190/80СЗ; б — трехшарошечная

Вооружение шарошек может быть стальным (фрезерованным) с наплавкой твердым сплавом, вставным (штыревым) или комбинированным.

Лапы 2 (см. рис. 3.18, а) с шарошками 1 часто образуют отдельные секции бурильной головки, собираемые на штифтах и свариваемые вместе с образованием при этом присоединительной головки 3. Но бывают бу­рильные головки с литым цилиндрическим корпусом (см. рис. 3.19, а —г).

Промысловое устройство (промывочный узел) состоит обычно из не­скольких каналов, просверленных в лапах или в корпусе бурильной голов­ки, но может включать втулку или патрубки, соединяющиеся с внутренней полостью присоединительной головки (см. рис. 3.18, б). Выходные промы­вочные отверстия обычно располагают между шарошками на некотором расстоянии от керна во избежание его размыва. Важные параметры конст­рукции бурильной головки — высота керноприема и его коэффициент. Высотой керноприема принято называть расстояние от зоны образования керна до кернорвателя, а коэффициентом керноприема — отношение к этому расстоянию диаметра керна.

Одношарошечные бурильные головки (см. рис. 3.21, а) разработаны в СевКавНИПИнефти только второго класса и одного типа — для отбора керна в карбонатных среднетвердых породах. Шарошка бурильной головки выполнена сферической с широкими продольными промывочными пазами и круглым отверстием, обращенным к керноприемнику, выполненному в пустотелой цапфе. Наружная и торцовая поверхности шарошки оснащены вставными твердосплавными штырями формы Г23 с плосковыпуклой рабо­чей головкой.

торце шарошки (а также на торце цапфы в новых конструкциях), форми­руют столбик керна.

Высота керноприемника уменьшена до минимума, и коэффициент керноприемника очень высок. Разность между диаметрами скважины и керна невелика. Шарошка смонтирована на мощной опоре по схеме СШС. Промывочное устройство состоит из ряда наклонных каналов у бурильных головок большого размера и из широкого щелевого отверстия в бурильной головке малого размера. Все отверстия обращены в одну сторону забоя, к его периферии. Трехшарошечные бурильные головки (см. рис. 3.21, б) раз­работаны во ВНИИБТ. В настоящее время они выпускаются серии 6ВК только второго (с твердосплавным вооружением) класса и одного типа СЗ.

Бурильные головки СЗ предназначены для бурения скважин кольце­вым забоем в средних и среднетвердых породах малой и средней абразив-ности (известняки и др.).

Описанные бурильные головки изготовляют следующих моделей: 6ÂÊ190/80Ñ3, 6ÂÊ214/80Ñ3, 6ÍÊ187,3/80Ñ3.

Четырехшарошечные бурильные головки выпускаются двух классов — первого с комбинированным вооружением и второго со штыревым воору­жением. Бурильные головки с комбинированным вооружением шарошек изготовляют типа СТ для бурения мягких и средних пород, перемежаю­щихся твердыми. Выпускают две серии этих бурильных головок: 1 (1ВК) и 2 (2ÂÊ).

Бурильные головки серии 1ВК производят трех размеров моделей 1ÂÊ190ÑÒ, 1ÂÊ269ÑÒ è 1ÂÊ285ÑÒ (ñì. ðèñ. 3.18, à).

Они выполняются секционными и могут применяться как в турбин­ном, так и в роторном бурении соответственно со съемными керноприем-никами и без них.

Бурильные головки того же типа СТ, но более совершенной серии 2ВК выпускаются моделей 2ВК190/40СТ, 2ВК214/60СТ (см. рис. 3.18, в) и 2ВК269.9/60СТ, приспособленных для бурения со съемной грунтоноской при турбинном бурении и без нее при роторном способе бурения. Корпус этих бурильных головок также сварной секционный.

Бурильные головки второго класса (лишь с твердосплавным вооруже­нием) выпускаются типа ТКЗ — для колонкового бурения в твердокрепких абразивных породах (плотные песчаники, доломиты, конгломераты, очень плотные глины и др.). Эти бурильные головки изготовляют серии 2ВК двух моделей: 2ВК190/40ТКЗ и 2ВК214/60ТКЗ (см. рис. 3.18, г). Твердосплавные зубки с клиновидной и полусферической рабочими головками чередуются по каждому венцу любой из шарошек. Опора шарошки и другие конструк­тивные особенности такие же, как и бурильных головок типа СТ той же серии 2ВК.

Пятишарошечные бурильные головки изготовляются серии 24НК, ко­торая разработана также ВНИИБТ. Они относятся ко второму классу, к

типу ТКЗ. Выпускаются крупными опытно-промышленными партиями двух ìîäåëåé: 24ÍÊ139,7/52ÒÊÇ è 24ÍÊ158,7/67ÒÊÇ.

Шестишарошечные бурильные головки выпускают со стальным и твердосплавным вооружением. Бурильные головки данной разновидности со стальным (фрезерованным) вооружением (т.е. первого класса) изготов­ляют одного типа СТ — для среднетвердых пород. В массовом производст­ве пока находятся бурильные головки только двух моделей: 21ВК190/80СТ (ñì. ðèñ. 3.19, á) è 21ÂÊ214/80ÑÒ.

Восьмишарошечные бурильные головки выпускают одного типа — МСЗ. Они предназначены для низкооборотного бурения с отбором керна в среднемягких породах (известняк, доломиты, ангидриты, мергели, пере­слаивающиеся с аргиллитами, алевролитами и битуминозными песчаника­ми). Эти бурильные головки изготовляют серии 17 (см. рис. 3.20). Буриль­ная головка этой серии состоит из корпуса 10, приваренной к нему муфты 9 (или ниппеля) и шарошек 4 и 7, смонтированных в пазах корпуса 10 по­парно на четырех осях 2. Три оси выполнены с запорным хвостовиком 1, удерживающим другую (перпендикулярную к хвостовику) ось от выпаде­ния, а четвертая, собираемая последней, запирается винтом 8. Наружная поверхность шарошки состоит из цилиндрической и конической частей. Цилиндрическая часть оснащена твердосплавными зубками 6 с клиновид­ной головкой, ориентированной своим лезвием под утлом 45° к образую­щей цилиндра таким образом, что зубки на наружной 4 и внутренней 7 шарошках направлены в разные стороны. Коническая часть шарошки воо­ружена подрезными зубками 5, служащими для калибровки керна (шарош­ки 7) и скважины (шарошка 4) и перекрывающими забой между основны­ми зубками 6. Шарошка 4 упирается своим торцом в шайбу 3, прилегаю­щую к корпусу бурильной головки. Описанная конструкция предусматри­вает возможность сборки и разборки бурильной головки в полевых усло­виях с целью замены изношенных деталей (осей, винтов, шайб) и шарошек в соответствии с разработанной инструкцией.

В процессе бурения данная бурильная головка оказывает на буримые породы преимущественно режущее действие. Она изготовлена двух моде­лей: 17НК187.3/80МСЗ (см. рис. 3.20) и 17ВК212.7/80МСЗ.

Источник

ШАРОШЕЧНЫЕ БУРИЛЬНЫЕ ГОЛОВКИ

Бурильные головки, помимо разбуривания забоя скважины и калибровки ее стенок, должны также формировать в центре забоя целиковый столбик породы – керн, и предотвращать в процессе бурения любое повреждение керна как образца, служащего источником информации о свойствах буримой породы.

Как и все шарошечные инструменты, бурильные головки эффективно разрушают горные породы широкого диапазона буримости, твердости и абразивности. Они в меньшей степени, чем лопастные, подвержены уменьшению диаметра, и, по сравнению с алмазным инструментом и ИСМ, имеют невысокую стоимость.

На рис. 10.1., апоказаны основные узлы и элементы шарошечной бурильной головки. Она состоит из шарошек 1, лап 2, присоединительной резьбовой головки 3, промывочного устройства 4 и узла опоры, включающего подшипники 5-7.

Число и конструкция подшипников в опоре каждой шарошки могут быть различными в зависимости от формы и размеров шарошки и бурильной головки. Конические шарошки обычно монтируют на двух-трех подшипниках качения. Один-два подшипника в опоре шарошки иногда бывают фрикционными. В качестве замкового подшипника функционирует, как и в опорах шарошечных долот, почти исключительно шарикоподшипник. Шарошки могут быть установлены не только на цапфах лап (см. рис. 10.1, а, б), но и на осях.

Рис. 10.1. Шарошечные бурильные головки:

Вооружение шарошек может быть стальным (фрезерованным) с наплавкой твердым сплавом, вставным (штыревым) или комбинированным.

Лапы 2 (см. рис. 10.1, а) с шарошками 1 часто образуют отдельные секции бурильной головки, собираемые на штифтах и свариваемые вместе с образованием при этом присоединительной головки 3. Но бывают бурильные головки с литым цилиндрическим корпусом (см. рис. 10.2, а-г).

Рис. 10.3. Бурильная головка 17НК187.3/80МСЗ

Рис. 10.4. Бурильные головки:а–одношарошечная 6ВК190/80СЗ; б-трехшарошечная

Бурильные головки СЗ предназначены для бурения скважин кольцевым забоем в средних и среднетвердых породах малой и средней абразивности (известняки и др.).

Описанные бурильные головки изготовляют следующих моделей: 6ВК190/80СЗ, 6ВК214/80СЗ, 6НК187.3/80СЗ.

Бурильные головки серии 1ВК производят трех размеров моделей 1ВК190СТ, 1ВК269СТ и 1ВК295СТ (см. рис. 10.1., а).

Они выполняются секционными и могут применяться как в турбинном, так и в роторном бурении соответственно со съемными керноприемниками и без них.

Бурильные головки того же типа СТ, но более совершенной серии 2ВК выпускаются моделей 2ВК190/40СТ, 2ВК214/60СТ (см. рис. 10.1., в) и 2ВК269.9/60СТ, приспособленных для бурения со съемной грунтоноской при турбинном бурении и без нее при роторном способе бурения. Корпус этих бурильных головок также сварной секционный.

Пятишарошечные бурильные головки в настоящее время изготовляются серии 24НК и относятся ко второму классу, к типу ТКЗ. Выпускаются крупными опытно-промышленными партиями двух моделей: 24НК139.7/52ТКЗ и 24НК158.7/67ТКЗ.

Эти бурильные головки изготовляют серии 17 (см. рис. 10.3.). Бурильная головка этой серии состоит из корпуса 10, приваренной к нему муфты 9 (или ниппеля) и шарошек 4 и 7, смонтированных в пазах корпуса 10 попарно на четырех осях 2. Три оси выполнены с запорным хвостовиком 1, удерживающим другую (перпендикулярную к хвостовику) ось от выпадения, а четвертая, собираемая последней, запирается винтом 8. Наружная поверхность шарошки состоит из цилиндрической и конической частей. Цилиндрическая часть оснащена твердосплавными зубками 6 с клиновидной головкой, ориентированной своим лезвием под углом 45° к образующей цилиндра таким образом, что зубки на наружной 4 и внутренней 7 шарошках направлены в разные стороны. Коническая часть шарошки вооружена подрезными зубками 5, служащими для калибровки керна (шарошки 7) и скважины (шарошка 4) и перекрывающими забой между основными зубками 6. Шарошка 4 упирается своим торцом в шайбу 3, прилегающую к корпусу бурильной головки. Описанная конструкция предусматривает возможность сборки и разборки бурильной головки в полевых условиях с целью замены изношенных деталей (осей, винтов, шайб) и шарошек в соответствии с разработанной инструкцией. В процессе бурения данная бурильная головка оказывает на буримые породы преимущественно режущее действие. Она изготовлена двух моделей: 17НК187.3/80МЗС (см. рис. 10.3) и 17ВК212.7/80МЗС.

Дата добавления: 2015-06-27 ; просмотров: 1603 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Большая Энциклопедия Нефти и Газа

Шарошечные бурильные головки

Шарошечные бурильные головки по своим специфическим особенностям вполне подходят к выполнению первых двух функций. Как все шарошечные инструменты, они эффективно разрушают горные породы широкого диапазона буримости, твердости и абразивности; в меньшей степени, чем лопастные, подвержены потере диаметра, по сравнению с инструментом ИСМ и алмазным имеют невысокую стоимость. [1]

Шарошечные бурильные головки сложны по конструкции и технологии изготовления. [2]

Шарошечные бурильные головки выпускаются в трех, четы-рех-и шестишарошечном исполнении. Трехшарошечные бурильные головки ( рис. 22) предназначены для низкооборотного бурения в породах средней твердости с отбором керна несъемной грунтоноской. Корпус бурильной головки / внутри имеет выточку для размещения кернорвателя. Бурильная головка имеет низкий керно-прием 4, защищенный от воздействия промывочной жидкости. [4]

Шарошечные бурильные головки изготавливаются с фрезерованным и твердосплавным вооружением типов МСЗ, СЗ, СТ, ТКЗ и предназначены для отбора керна в основном роторным способом бурения ( или с приводом от низкооборотных забойных двигателей) в породах от средней твердости до твердых и крепких, в том числе абразивных. [6]

Шарошечные бурильные головки [1, 50] состоят из внутренней и наружных секций с цапфами под шарошки и накладок на каждую внутреннюю шарошку. Между собой указанные детали соединены сваркой совместно с резьбовой частью, чем обеспечивается требуемая прочность бурильных головок и бесконсольное крепление шарошек. Опоры шарошек представляют собой подшипники скольжения с наплавкой твердым сплавом для защиты от быстрого износа. [7]

Вследствие этого шарошечные бурильные головки как инструмент, обеспечивающий образование и отбор дорогостоящего керна не наилучшим об-разой, пользуются за рубежом все меньшим спросом. Этим ( а также сложностью изготовления шарошечных бурильных головок) объясняется все большее сокращение их ассортимента в таких странах, как в США, Франция Канада. Большинство государств не производят их уже в течение многих лет. [11]

К выполнению же третьей и четвертой функций шарошечные бурильные головки приспособлены, пожалуй, в наименьшей степени, чем бурильные головки других видов. [12]

Источник

БУРИЛЬНЫЕ ГОЛОВКИ

Бурильные головки, как и долота, различаются по классу, типу, принципу воздействия на забой, материалу вооружения и конструкции основных рабочих элементов.Бурильные головки в отличие от долот не бывают гидромониторными. Более того, в их конструкциях предусмотрены меры по защите керна от прямого воздействия струй промывочной жидкости, а при проектировании режима бурения

накладываются ограничения на количество подаваемой на забой жидкости. Колонковые долота могут иметь стационарную или съемную колонковую трубу. При этом диаметр стационарной трубы всегда больше, чем съемной. Поэтому бурильные головки, предназначенные для работы с разными керноприемными устройствами, имеют разные соотношения диаметров их кернообразующих отверстий и самих головок.

Шифр бурильных головок начинается с буквы К (колонковая). Если в шифре содержится вторая буква С, например КС, то эта головка для керноприемного устройства со съемной колонковой трубой (грунтоноской). Последующие буквы характеризуют особенности конструкции бурильной головки. После букв идут цифры дробью: числитель – диаметр бурильной головки, знаменатель – диаметр кернообразующего отверстия (в мм). Далее следуют тип и класс бурильной головки, как и у долот. В конце шифра могут стоять цифры,

отражающие номер модификации. Примеры шифров:

К212,7/ 100М, КС212,7/ 60ТКЗ и т.д. Другие примеры шифров

бурильных головок различных конструкций будут приведены

Наилучшие результаты с точки зрения качества керна дают алмазные бурильные головки и головки, оснащенные сверхтвердыми материалами. Это объясняется тем, что у таких инструментов практически не изменяются диаметры головки и кернообразующего вооружения, а также такие инструменты имеют минимальную динамичность работы

Шестилопастная бурильная головка типа М, оснащенная алмазно-твердосплавными пластинками, показана на рис9 28. На корпусе 1 головки фрезерованием образованы лопасти и просверлены промывочные отверстия 2 так, чтобы поток промывочной жидкости оказывал минимальное воздействие на керн. Лопасти оснащены зубками с АТП. Калибрующие поверхности лопастей оснащены вставками ИСМ. Шифр такой бурголовки имеет вид КАП214,3/ 80М.

Рис9 28 Бурильная головка оснащенная

Трехлопастная бурильная головка типа М показана на рис.9 29, а. Лопасти вооружены твердосплавными зубками Г23 с одновременным смещением по высоте и окружности. Калибрующая керн часть выполнена в виде коронки с усиленным вооружением. Основной поток промывочной жидкости отведен от керна.Алмазные бурильные головки выпускаются типов МС, С,СТ и Т. Они, как и алмазные долота, могут быть однослойными и импрегнированными, со ступенчатыми и гладкими секторами, могут оснащаться как природными или синтетическими алмазами, так и алмазно-твердосплавными пластинами или резцами. Обозначения этих особенностей в шифрах бурильных головок такие же, как и алмазных долот. Конструкция радиальной однослойной бурильной головки с гладкими секторами показана на рис.9 29, б

Рис 9 29 Бурильные головки с твердосплавным (а),алмазным(б),и ИСМ (в)

Бурильные головки ИСМ изготавливают типов С и Т для

работы с керноприемными устройствами с несъемной колонковой трубой. Общий вид одной из конструкций приведен на рис.9 29, в.

Алмазные бурильные головки и характеристика горных пород.

Бурильные головки ИСМи соответствующие им характеристики горных пород

ШАРОШЕЧНЫЕ БУРИЛЬНЫЕ ГОЛОВКИ

Шарошечные бурильные головки изготавливаются с фрезерованным и твердосплавным вооружением типов СЗ, СТ, ТЗ, ТКЗ. Они предназначены для отбора керна в основном роторным способом бурения (или с приводом от низкооборотных забойных двигателей) в породах от средней твердости до твердых и крепких, в том числе абразивных

Рис.9 30. Схема устройства бурильной голов­ки режущего действия типа МСЗ: 1 — корпус; 2 — шарошка; 3 — ось съемная

Бурильные головки состоят из внутренней и наружных секций с цапфами под шарошки и накладок на каждую внутреннюю шарошку. Сваркой между собой указанных деталей совместно с резьбовой обеспечи­вается требуемая прочность бурильных головок и бесконсольное крепление шарошек. Опоры шарошек представляют собой подшипники скольжения с наплавкой твердым сплавом для защиты от быстрого износа.

Рис.9 31. Схема устройства бурильной го­ловки режуще-дробящего действия типа СЗ:

1 — муфта с присоединительной резьбой; 2 — корпус;3 — шарошка

Бурильные головки типа МСЗ — четырехшарошечные, типа СЗ — трехшарошечные, а типа ТКЗ с наружным диаметром 139,7 и 158,7 мм —

пятишарошечные, 187,3 и 212,7 мм — шестишарошечные, а остальные — восьмишарошечные

Бурильных головок, в том числе:

лопастные режущего типа (безопорные) — К 119.5/67М; К 138,5/76;

К 163.5/89М; К 214,3/101 М; К 214.3/133М;

По требованию заказчиков могут быть разработаны бурильные голов­ки с другими видами вооружения породоразрушающих узлов.

Новые керноотборные устройства, в отличие от зарубежных аналогич­ных устройств, могут поставляться и применяться (по желанию потребите­лей) как с алмазными, так и с лопастными (безопорными режущего дейст­вия) или с шарошечными бурильными головками.

Разработчик и поставщик: ОАО НПО « Буровая техника».
