Основные линии чертежа

Линия является основным элементом чертежа. Различаются линии между собой по типу и по толщине.

Толщина сплошной основной линии S должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Сплошная толстая линия применяется для изображения видимого контура предмета, контура вынесенного сечения и входящего в состав разреза.

Сплошная тонкая линия применяется для изображения размерных и выносных линий, штриховки сечений, линии контура наложенного сечения, линии–выноски, линии для изображения пограничных деталей («обстановка»).

Сплошная волнистая линия применяется для изображения линий обрыва, линии разграничения вида и разреза.

Штрихпунктирная утолщенная линия применяется для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция»), линий, обозначающих поверхности, подлежащие термообработке или покрытию.

Разомкнутая линия применяется для обозначения линии сечения. Длина штрихов берется 8. 20 мм в зависимости от величины изображения.

Сплошная тонкая линия с изломами применяется при длинных линиях обрыва.

Штрихпунктирная линия с двумя точками применяется для изображения деталей в крайних или промежуточных положениях; линии сгиба на развертках.

Источник

Для изображения невидимого контура применяется какая линия

§ 2. Линии чертежа

Рассмотрите рис. 9. Какими линиями обведены на нем изображения?

Чтобы чертежи было легче читать, ГОСТ 2.303-68 (СТ СЭВ 1178-78) устанавливает линии для чертежей всех отраслей промышленности и строительства.

Сплошная толстая основная линия. Для изображения видимых контуров предметов применяется линия, называемая сплошной толстой основной. Толщина этой линии, обозначаемая латинской буквой s, установлена стандартом в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения. Выбранная толщина s линии должна быть одинаковой для всех изображений на данном чертеже.

Такой линией обведено изображение видимых очертаний предмета на рис. 9.

Рис. 9. Линии чертежа

Штриховая линия. Для невидимых очертаний предмета применяют линию, которую называют штриховой. На рис. 9 такой линией показано невидимое на данном изображении отверстие, находящееся внутри детали.

Штриховая линия состоит из штрихов (черточек) одинаковой длины. Их длина установлена стандартом в пределах от 2 до 8 мм (для ученических чертежей рекомендуется 4 мм). Длина всех штрихов в линии должна быть приблизительно одинаковой. Расстояние между штрихами должно составлять от 1 до 2 мм и быть приблизительно одинаковым в линии. Толщина штрихов зависит от выбранной толщины сплошной толстой основной линии и должна составлять от s/2 до s/3. Это означает, что толщина штриховой линии в 2-3 раза тоньше основной.

Штриховые линии должны начинаться и заканчиваться штрихами (рис. 10).

Неверно называть штриховую линию пунктирной. Раньше ее чертили в виде точек. По-немецки пункт означает точка, отсюда и название пунктирная. Теперь это название не соответствует характеру линии.

Штрихпунктирная тонкая линия. Для проведения осевых, а также центровых линий, указывающих центры окружностей и дуг, используют линию, называемую штрихпунктирной тонкой, которая состоит из длинных тонких штрихов и точек между ними. Длина штрихов от 5 до 30 мм, расстояние между ними от 3 до 5 мм (для учебных чертежей длину штрихов рекомендуют 20 мм). Толщину штрихпунктирной линии берут от s/2 до s/3.

Осевые и центровые линии концами должны выступать за контур изображения на 2-5 мм (см. рис. 10) и оканчиваться штрихом, а не точкой. Положение центра окружности определяется пересечением штрихов, как показано на рис. 10.

Вычерчивание деталей надо начинать с проведения осевых и центровых линий, являющихся основой чертежа. С их помощью удобно строить симметричные изображения, откладывая от этих линий размеры, по которым вычерчивают контуры предмета.

Штрихпунктирная с двумя точками тонкая линия показывает линии сгиба на развертках и крайние положения подвижных предметов. Длина штрихов от 5 до 30 мм, расстояние между ними от 4 до 6 мм.

Сплошная тонкая линия. Кроме перечисленных выше линий, на рис. 9 помечены надписями размерные и выносные линии. Выносные линии служат для связи между изображением и размерными линиями, проведенными вне контура. Для размерных и выносных применяют линию, называемую сплошной тонкой, толщина которой должна находиться в пределах от s/3 до s/2.

1. Линии чертежа

Выносные линии должны выходить за концы стрелок размерной линии примерно на 1-5 мм.

Сплошные тонкие линии применяют также для штриховки в сечениях.

Все перечисленные сведения о линиях даны в табл. 1, которую для справок следует переписать в свою рабочую тетрадь.

Ответьте на вопросы?

1. В зависимости от чего берется толщина штриховой, штрихпунктирной тонкой и сплошной тонкой линий? Чему будет равна толщина линий, если толщина сплошной толстой основной линии взята 1,2 мм?

2. Каково основное назначение следующих линий: сплошной толстой основной, штриховой, штрихпунктирной тонкой, сплошной тонкой?

4. Чему равна длина штрихов и расстояние между ними в штриховых линиях? В штрихпунктирных тонких линиях?

Задания к § 2

Упражнение 6

На рис. 10 дан чертеж детали. Цифрами отмечены различные линии. Составьте в рабочей тетради следующую таблицу и заполните ее.

Рис. 10. Задание для упражнений

Упражнение 7

На рис. 11 и 12 даны примеры правильного и неправильного проведения штриховых и штрихпунктирных тонких линий. В чем недостатки проведения линий в примерах 1, 2, 3, 4?

Рис. 12. Примеры проведения штрихпунктирных линий

Правильно	Неправильно
1 —-—-—
—-—-—-—	2 —-—-—
—-—-—-—	3 —-—-—
4 —-—-—

Упражнение 8

На рис. 13 даны примеры правильного и неправильного взаимного расположения линий. Сравните их. В чем ошибки примеров, помеченных цифрами 1, 2, 3?

Рис. 13. Примеры использования штриховых и штрихпунктирных линий

Упражнение 9

На рис. 14 слева показано, как правильно располагать центровые линии, а справа приведены ошибки, которые часто допускают учащиеся. В чем недостатки изображений, помеченных цифрами 1, 2, 3, 4? Заметьте, что если диаметр окружности на чертеже меньше 12 мм, то центровые линии проводят сплошными.

Рис. 14. Примеры проведения центровых линий

Упражнение 10

На рис. 15 даны примеры заточки карандашей и подготовки к работе циркулей. Запишите в тетради номера правильно подготовленных к работе карандашей и циркулей.

Рис. 15. Правильная и неправильная подготовка инструмента к работе

Источник

Линии, применяемые в черчении

Лекция № 7. Расположение проекций в черчении

В черчении применяют три основных типа линий (сплошные, штриховые и штрихпунктирные) различной толщины (рис. 76).

На рисунке 75 толщина каждой линии в милиметрах указана цифрами.

Рассмотрим более подробно каждый из типов линий и их основное применение.

1. Сплошная контурная линия считается основной линией чертежа. Ее толщина выбирается в зависимости от размеров чертежа, его сложности и назначения. Толщина контурной линии обозначается буквой b и может принимать значения от 0,4 до 1,5 мм (рис. 77).

Толщина других линий чертежа определяется толщиной линии видимого контура. На одном и том же чертеже все одноименные линии должны быть одной и той же толщины.

2. Штриховую линию невидимого контура применяют для проведения очертаний внутренних плоскостей и линий, скрытых от наблюдателя, а также для изображения резьбы и окружности впадин зубчатых колес (рис. 78).

Линия невидимого контура по толщине должна быть в два-три раза меньше толщины линии видимого контура. Длина штрихов – в четыре раза больше расстояния между штрихами. Чаще всего длина штрихов равна 4–6 мм, а расстояние между штрихами 1,1–1,5 мм. Обычно длина штрихов уменьшается с толщиной линий. На мелких чертежах длина штриха может быть уменьшена до 2 мм.

3. Линии излома, обрыва или выреза разделяются на три основных вида (рис. 79):

1) волнистая линия обрыва является линией той же толщины, что и линия невидимого контура. Ее проводят от руки;

2) штрихпунктирная линия обладает той же толщиной, что и волнистая. Длина штрихов примерно 10,1-12 мм, а расстояние между штрихами – 3 мм. На небольших чертежах длина штрихов может быть меньше;

3) линию излома можно проводить также в виде тонкой линии с прямолинейными зигзагами. Такие линии применяют при построении длинных линий излома.

4. Тонкая сплошная линия. Ее толщина в четыре раза меньше толщины линии контура, и она применяется часто. Ею выполняют выносные и размерные линии, проводят штриховку и всевозможные вспомогательные линии, необходимые в процессе какого-нибудь построения или поясняющие его (рис. 80).

5. Осевые и центровые линии (рис. 81). Они являются тонкими штрихпунктирными линиями со сравнительно длинными штрихами. Длина штрихов примерно 20–25 мм. Расстояние между штрихами примерно 3 мм. На малых чертежах длина штрихов может быть меньше. Такая штрихпунктирная линия применяется для проведения и начальной окружности, и образующих начального цилиндра и начального конуса, и у зубчатых колес.

6. Штрихпунктирную линию с двумя точками(рис. 82) применяют для очертаний габарита, контуров механизма в его крайнем или промежуточном положении и контура пограничной детали, имеющей вспомогательное значение. Эти линии имеют такую же толщину и длину штрихов, как и обычные штрихпунктирные линии, применяемые в качестве осевых и центровых.

7. Линию контура наложенной проекции применяют для изображения частей, отпадающих при разрезах или находящихся перед вычерчиваемой деталью, а также для вариантов выполнения детали и для вычерчивания контура заготовки, нанесенного на чертеж детали. Длина штрихов в зависимости от величины проекции должна быть 4–8 мм.

8. Линию рамки чертежа, контура штампа, графления таблицы и т. д. проводят сплошной линией. Она может быть тоньше линии контура. При выборе толщины таких линий необходимо стремиться к тому, чтобы чертеж имел красиво оформленный вид (рис. 83).

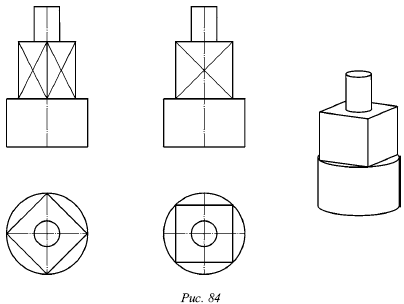

Рассмотрим линии для указания плоской поверхности. Когда поверхности вращения чередуются с плоскими гранями (рис. 84), следует оттенить наличие этих плоских граней. Для этого на их проекциях наносятся тонкие диагонали каждой плоской грани, что является условным обозначением на чертеже плоской поверхности.

Для обводки различных линий (осевых, центровых, размерных, выносных, разреза, сечения, контура пограничной детали, контура наложенного сечения, контуров механизмов в их крайних или промежуточных положениях и очертания габарита, для осей проекций, следов плоскостей и линий построения характерных точек) возможны, помимо черного, также другие цвета.

Источник

Типы линий на чертеже и их назначение по ГОСТу

Ни один чертеж не имеет смысла, если в нем отсутствуют специальные линии. Они являются основным элементом, с помощью которого специалисты успешно читают и понимают чертеж.

Какие бывают линии, зачем они нужны и что по этому поводу говорит ГОСТ — в этой статье.

Что представляют собой линии и ГОСТ

Чтение чертежа существенно облегчается и становится проще, когда используют различные варианты линий — у них различные вид и назначение. Все эти варианты установлены и регламентируются ГОСТами.

Один из них — ГОСТ 2.303-68 о Единой системе конструкторской документации.

ГОСТ считается основным: его используют преподавательский состав и инженеры, работа которых непосредственно связана с созданием чертежей. Он же лег в основу более усовершенствованного стандарта 2.109-73.

На первом этапе черчения нужно использовать сплошные тонкие линии. Только после уточнения формы, габаритов, размещения картинки, удаления дополнительных линий, берут вспомогательные линии, предписанные стандартом.

Какие типы линий применяются в чертежах

Выделяют 7 основных типов линий для создания чертежей:

Параметр толщины толстой сплошной линии — ориентир для других. Но есть один нюанс: каждый тип линий по всему чертежу прочерчивается с одинаковой толщиной.

Важно, чтобы осевые и центровые линии выходили за пределы контура картинки на 2-5 мм и в конце была не точка, а штрих.

Наименование

Начертание

Сплошная толстая линия

Сплошная тонкая с изломами

Штрихпунктирная с двумя точками тонкая

Наименование

Толщина линии по отношению к толщине основной линии

Основное назначение

Сплошная толстая линия

Сплошная тонкая с изломами

Длинные линии обрыва

Штрихпунктирная с двумя точками тонкая

Последовательность черчения линий

Разработана специальная инструкция, определяющая последовательность отображения линий.

Первый этап — подготовка листа, в которую входит оформление рамки и разметка мест будущих участков детали.

Второй этап — прочерчивание центровых и осевых линий. Начинают процесс черчения с горизонтальных отрезков.

Третий этап — отображение окружностей и дуг радиусов. Вначале — меньшие.

Четвертый этап — последовательное проведение линий: горизонтальных, вертикальный, наклонных.

Пятый этап — обозначение участков детали с помощью специальных линий.

После этого готовый эскиз можно прорисовывать чернилами.

Как прорисовываются линии на чертеже

Выверенный алгоритм прорисовки делает изображение четче и позволяет добиться правильных пропорций толщины линий.

Источник

Для изображения невидимого контура применяется какая линия

Единая система конструкторской документации

Unified system for design documentation. Lines

Дата введения 1971-01-01

УТВЕРЖДЕН Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 28 мая 1968 г. N 753

Изменение N 3 принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 23 от 28 февраля 2006 г.)

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]

ИЗДАНИЕ (август 2007 г.) с Изменениями N 1, 2, 3, утвержденными в феврале 1980 г., марте 1989 г., июне 2006 г. (ИУС 4-80, 7-89, 9-2006).

1. Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства, выполняемых в бумажной и (или) электронной форме.

Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т.д.) определены в соответствующих стандартах Единой системы конструкторской документации.

(Измененная редакция, Изм. N 2, 3).

2. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл.1. Примеры применения линий показаны на черт.1-9.

Толщина линии по отношению к толщине основной линии
