Номенклатура карт

Номенклатура карт — система обозначения (нумерации) отдельных листов многолистной карты.

Для топографических и обзорно-топографических карт установлена единая государственная система номенлатуры карт, для тематических карт — она может совпадать с топографической или быть произвольной.

В основу номенклатуры карт различных масштабов положена международная разграфка карты масштаба 1: 1 000 000. Для получения одного листа карты этого масштаба весь земной шар делят меридианами от Гринвичского меридиана через 6° по долготе на 60 колонн (см. рис.), которые нумеруются арабскими цифрами на восток от 180°-градусного меридиана. Таким образом, номер колонн отличается от номера 6°-й зоны на 30. Каждая колонна делится параллелями через 4° по широте на ряды, обозначаемые прописными буквами латинского алфавита, к северу и югу от экватора. Таким образом, вся поверхность земного шара изображается на 2640 листах, а территория СНГ покрывается примерно 230 листами миллионной карты.

Номенклатура листа масштаба 1: 1 000 000 складывается из двух индексов: обозначения ряда и номера колонны. Так, г. Москва расположен на листе N-37. По международному соглашению номенклатура листов карты масштаба 1: 1 000 000 принята единой для всех стран. Для карт других масштабов в разных странах номенклатура может быть различной.

Самое лучшее найдете только здесь, поэтому не проходите мимо. Батины кассеты, и всё что типа этого смотри по нашей ссылке.

Источник

Классификация, назначение, разграфка и номенклатура топографических карт

Деление многолистной карты на отдельные листы по определенной системе называется разграфкой карты, а обозначение листа многолистной карты — номенклатурой. В картографической практике применяются следующие системы разграфки карт:

Наибольшее распространение в картографии получила разграфка карт по линиям меридианов и параллелей, поскольку в этом случае положение каждого листа карты на земной поверхности точно определено значениями географических координат углов рамки и положением ее линий. Такая система является универсальной, удобной для изображения любых территорий Земного шара, кроме полярных областей. Она применяется в России, США, Франции, Германии и многих других странах мира.

Основой разграфки и номенклатур листов карты масштаба 1:500 000 и крупнее являются международная разграфка и номенклатуры листов карты масштаба 1:1 000 000. Листы этой карты по параллелям образуют пояса, каждый по 4° широты, а по меридианам — колонны, каждая по 6° долготы. Пояса обозначаются заглавными буквами латинского алфавита (от А до V), начиная от экватора к северу и югу, а колонны арабскими цифрами (от 1 до 60) от меридиана 180° с запада на восток. Номенклатура листа карты масштаба 1:1 000 000 состоит из буквы, обозначающей пояс, и номера колонны (например, лист с г. Москвы обозначается N-37). Схема листов карты масштаба 1:1 000 000 дана на рисунке 1.

Рисунок 1. — Схема листов карты масштаба 1:1 000 000.

Лист карты 1:1 000 000 содержит 4 листа карты 1:500 000, обозначаемых заглавными буквами А, Б, В, Г; 36 листов карты 1:200 000, обозначаемых от I до XXXVI; 144 листа карты 1:100 000, обозначаемых от 1 до 144.

Лист карты 1:100 000 содержит 4 листа карты 1:50 000, которые обозначаются заглавными буквами А, Б, В, Г.

Лист карты 1:50 000 делится на 4 листа карты 1:25 000, которые обозначаются строчными буквами а, б, в, г.

В пределах листа карты 1:1 000 000 расстановка цифр и букв при обозначении листов карт 1:500 000 и крупнее производится слева направо по рядам и в направлении к южному полюсу. Начальный ряд примыкает к северной рамке листа.

Недостаток этой системы разграфки — изменение линейных размеров северной и южной рамок листов карт в зависимости от географической широты. В результате по мере удаления от экватора листы приобретают вид все более узких полос, вытянутых вдоль меридианов. Поэтому топографические карты России всех масштабов от 60 до 76° северной и южной широт издаются сдвоенными по долготе, а в пределах от 76 до 84° — счетверенными (в масштабе 1:200 000 — строенными) по долготе листами.

Номенклатуры листов карт масштабов 1:500 000, 1:200 000 и 1:100 000 слагаются из номенклатуры листа карты 1:1 000 000 с последующим добавлением обозначений листов карт соответствующих масштабов. Номенклатуры сдвоенных, строенных или счетверенных листов содержат обозначения всех отдельных листов представлены в таблице 1.

Таблица 1. — Номенклатуры листов топографических карт для северного полушария.

На листах южного полушария справа от номенклатуры помещается подпись (ЮП).

На листах топографических карт всего масштабного ряда наряду с номенклатурными помещаются их кодовые цифровые обозначения (шифры), необходимые для учета карт с помощью автоматизированных средств. Кодирование номенклатуры заключается в замене в ней букв и Римских цифр арабскими цифрами. При этом буквы заменяют их порядковыми номерами по алфавиту. Номера поясов и колонн карты 1:1 000 000 обозначают всегда двухзначными числами, для чего к однозначным номерам спереди приписывается нуль. Номера листов карты 1:200 000 в рамках листа карты 1:1 000 000 также обозначают двухзначными числами, а номера листов карты 1:100 000 — трехзначными (к однозначным и двухзначным номерам спереди приписывают соответственно один или два нуля).

Зная номенклатуру карт и систему ее построения, можно определить масштаб карты и географические координаты углов рамки листа, то есть определить, к какой части земной поверхности относится данный лист карты. И, наоборот, зная масштаб листа карты и географические координаты углов его рамки, можно установить номенклатуру этого листа.

Для подбора необходимых листов топографических карт на конкретный район и быстрого определения их номенклатуры имеются специальные сборные таблицы (рисунок 2).

Рисунок 3. — Разграфка листов карты масштабов 1:50 000 и 1:25 000 на листе карты 1:100 000.

Сборные таблицы представляют собой схематические бланковые карты мелкого масштаба, разделенные вертикальными и горизонтальными линиями на клетки, каждая из которых соответствует определенному листу карты соответствующего масштаба. На сборных таблицах указывают масштаб, подписи меридианов и параллелей, обозначения колонн и поясов разграфки карты 1:1 000 000, а также вразрядку номера листов карт более крупного масштаба в пределах листов миллионной карты. Сборные таблицы используются при составлении заявок на необходимые карты, а также для географического учета топографических карт в войсках и на складах, составления документов о картографической обеспеченности территорий. На сборную таблицу карт наносят полосу или район действий войск (маршрут движения, район учений и т.п.), затем определяют номенклатуру листов, покрывающих полосу (район). Например, в заявке на листы карты 1:100 000 района, заштрихованного рисунке 4, пишется О-36-132, 144, 0-37-121, 133; N-36-12, 24; N»37-1, 2, 13, 14.

Рисунок 4. — Сборная таблица листов карты 1:100 000 (фрагмент).

Источник

Международная разграфка и номенклатура карт

Лекция № 4.

Содержание, разграфка и номенклатура карт.

Для удобства в пользовании карта (общая) делится на отдельные листы по определенному правилу, а для обеспечения отыскания нужных листов, их соответствующим образом обозначают. Система деления карты на отдельные листы называют разграфкой, а система обозначения листов карты называется номенклатурой.

В практике применяются две разграфки: международная и прямоугольная.

Она выполнена следующим образом. Вся поверхность земного шара от экватора к северу и югу до широты 88º делится на 22 пояса шириной в 4º. Каждый пояс обозначается латинской буквой. Далее поверхность карты делится на 60 колонок шириной в 6º по долготе и обозначаются арабскими цифрами. Счет ведется от меридиана 180º с запада на восток. В результате такого деления получается лист карты размером по широте 4º и по долготе 6º. Таким образом разграфлена основная карта масштаба 1 : 1000000.

_{. Международная разграфка и номенклатура карты масштаба 1 : 1000000.}

Разграфка и номенклатура карт масштаба 1:500000, 1:200000, 1:100000.

Таким способом получаются карты масштабов 1 : 200000 и

1 : 100000. В этом случае лист карты масштаба 1 : 1000000 делится соответственно на 36 и 144 листа и обозначается в первом случае римскими цифрами, а во втором – арабскими. Для московского листа N – 37 номенклатура листов

1 : 200000 и 1 : 100000 будет иметь вид N–37–ХIX и N–37–144.

. Разграфка и номенклатура карт масштаба 1:500000, 1:200000, 1:100000 в листе миллионки.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

ОПРЕДЕЛЕНИЕ НОМЕНКЛАТУРЫ СМЕЖНЫХ ЛИСТОВ КАРТЫ

РАЗГРАФКА И НОМЕНКЛАТУРА ТОПОГРАФИЧЕСКИХ КАРТ И ПЛАНОВ РАЗЛИЧНЫХ МАСШТАБОВ

Понятие номенклатуры в топографии абсолютно отличается от её других значений в нашей повседневной жизни. Это и совокупность или перечень названий, терминов, употребляемых в какой-либо отрасли науки, техники, искусства и т.п., это и круг должностных лиц, назначенных вышестоящей инстанцией. Смысловое понятие номенклатуры в топографии исходит из того, что принимаемые положения должны обеспечивать однозначное обозначение листов топографических либо каких других карт различных масштабов.
Номенклатура – это система обозначения листов карт разных масштабов.
Разграфка – система деления поверхности Земли меридианами и параллелями. Каждый лист ограничен рамкой.
В основу деления карт на листы в нашей стране принята международная разграфка карт масштаба 1:1 000 000 (рис. 7.1).

Рис. 7.1. Разграфка и номенклатура
топографических карт масштаба 1:1000000.

Разбивка на ряды (пояса) параллелями производится от экватора через каждые 4º широты. Ряды обозначают буквами латинского алфавита: A, В, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, W. Колонны в своих границах совпадают с 6º зонами проекции Гаусса, но нумерация их ведется от меридиана ±180º на восток. Таким образом, номер колонны отличается от номера зоны на 30 единиц в ту или другую стороны. Колонны обозначаются (по номерам) арабскими цифрами.

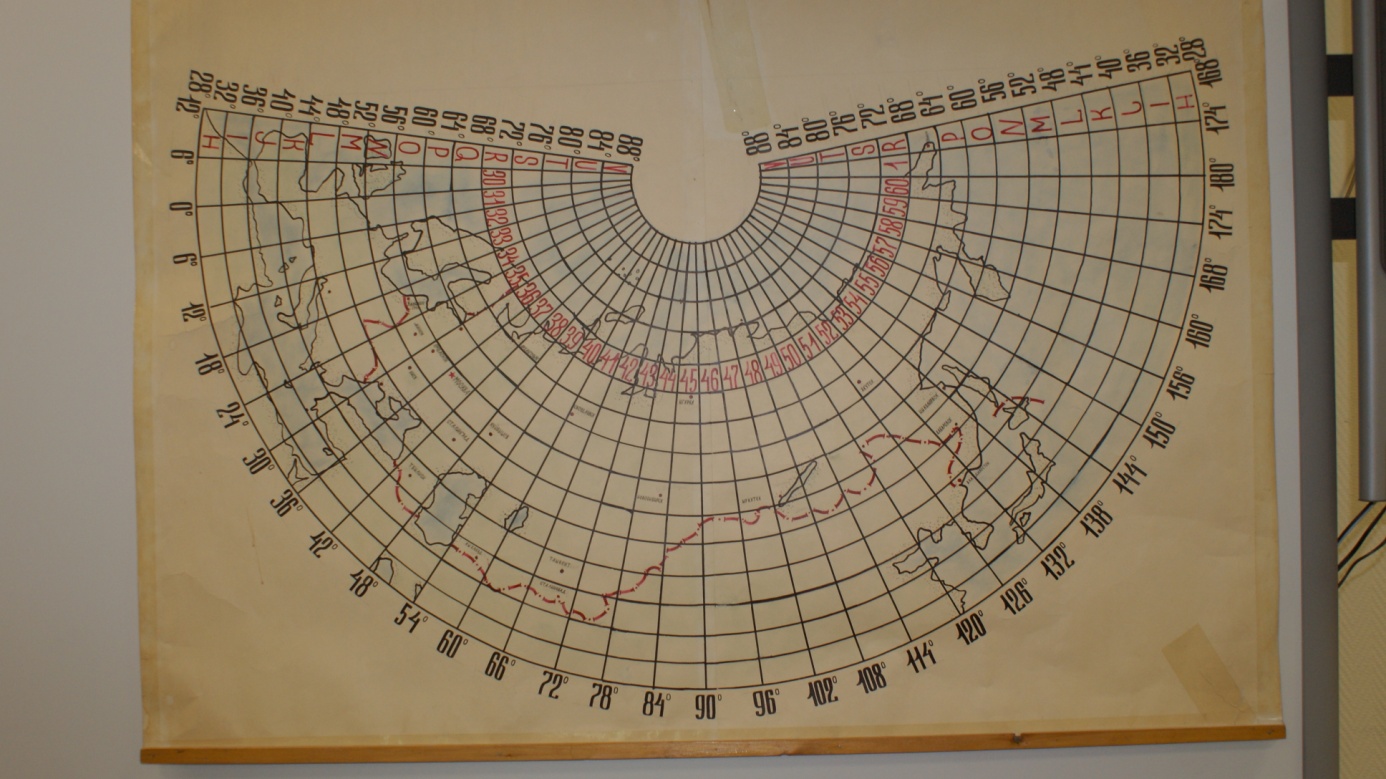

Рис. 7.2. Разграфка и номенклатура топографических
карт стран СНГ масштаба 1:1000000.

Предположим, что номер колонны в международной разграфке обозначен цифрой 47. Тогда номер соответствующей зоны Гаусса будет 47 – 30 = 17. Если номер колонны меньше 30, то для определения номера зоны следует к номеру колонны прибавить 30.Номенклатура листа топографической карты масштаба 1:1 000 000 составлена из латинской буквы ряда и арабской цифры номера колонны.Например, S-47. Для карт южного полушария после номенклатуры в скобках указывают (Ю.П.).

Разграфка листов карты масштаба 1:500 000 производится путем деления средним меридианом и средней параллелью листа карты масштаба 1:1 000 000 на четыре части, которые обозначаются прописными буквами русского (украинского) алфавита.Номенклатура листов карты масштаба 1:500 000 складывается из номенклатуры листа карты масштаба 1:1 000 000, частью которого он является, и соответствующей буквы.

Разграфка листов карт масштабов 1:200 000 и 1:100 000 производится путем деления каждого листа карты масштаба 1:1 000 000 меридианами и параллелями соответственно на 36 и 144 части (рис. 7.3). Листы карт масштаба 1:200 000 нумеруются римскими цифрами, а масштаба 1:100 000 – арабскими цифрами по рядам с запада на восток. Номенклатура листов карт указанных масштабов состоит из номенклатуры соответствующего миллионного листа и собственного номера, который у листов карт масштабов 1:200 000 и 1:100 000 указывается справа от номенклатуры миллионного листа.

Рис. 7.3. Разграфка и номенклатура листов карт масштаба 1:500 000,
1:200 000, 1:100 000 в листе карты масштаба 1:1 000 000

Листы карты масштаба 1:50 000 получают путем деления листов карты масштаба 1:100 000 на четыре части (рис. 7.4), обозначаемые прописными буквами русского (украинского) алфавита. Размеры листа по широте составляют 10′, по долготе – 15′.

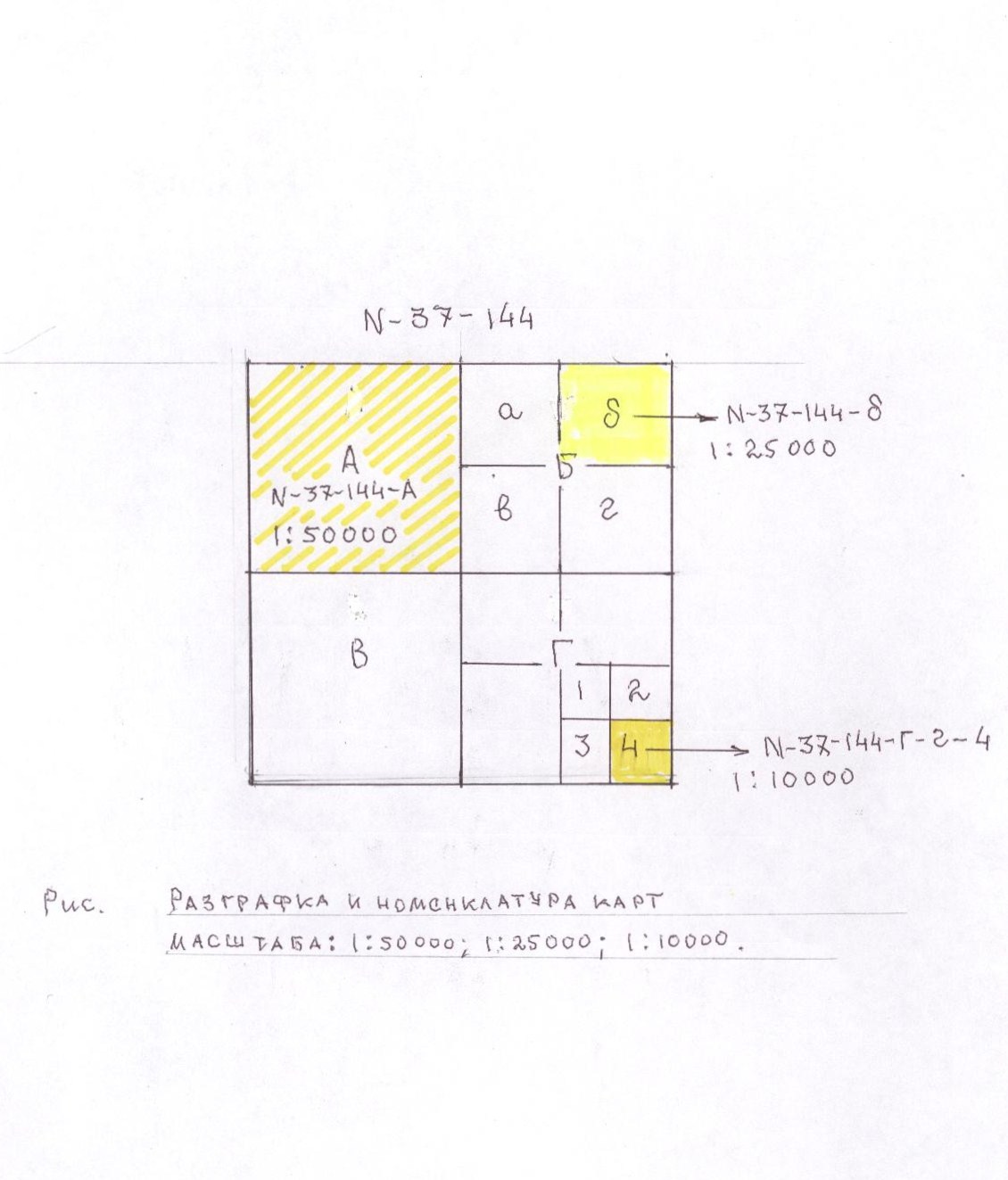

Рис. 7.4.Разграфка и номенклатура листов карт масштаба 1:50 000, 1:25 000 в листе карты масштаба 1:100 000.

Номенклатура этих листов образуется путем присоединения к номенклатуре листа масштаба 1:100 000 соответствующей буквы, например N-37-4-А. (рис. 7.4)

Листы карты масштаба 1:25 000 получают делением листов карты масштаба 1:50 000 на четыре части (рис. 7.4), каждая из которых обозначается строчными буквами русского алфавита. Размеры этих листов по широте составляют 5′, по долготе – 7′30″, а номенклатура дополняется соответствующей буквой: N-37-4-В-в.

Лист карты масштаба 1:25 000 делится на четыре листа карты масштаба 1:10 000,каждый из которых имеет размеры по широте 2′30″, по долготе 3′45″. Они обозначаются арабскими цифрами, которые указываются после номенклатуры листа карты масштаба 1:25 000, частью которого они являются, например N-37-134-Б-в-2.

Разграфка листов карты масштаба 1:5 000 производится путем деления листов карты масштаба 1:100 000 на 256 частей (16 рядов по широте и долготе). Листы нумеруют арабскими цифрами по рядам с запада на восток. Размер каждого листа по широте 1′15″, по долготе 1′53,5″. Номенклатура этих листов образуется путем присоединения к номенклатуре листа карты масштаба 1:100 000 соответствующего номера в скобках, например: N-37-134-(16).

Рис. 7.5. Разграфка листов карты масштаба 1:5 000

Листы карты масштаба 1:2 000 получают путем деления листов карты масштаба 1:5 000 на девять частей и обозначают строчными буквами русского алфавита, например N-37-134-(16-ж). Размер каждого листа по широте 25″, по долготе 37,5″.

Топографические съемки в крупных масштабах на участках площадью менее 20 км 2 выполняются в частных системах прямоугольных координат, не связанных с географической системой. Разграфка листов планов в этих случаях производится не меридианами и параллелями, а линиями координатной сетки. Листы имеют форму квадратов с размерами 40 × 40 см для планов масштаба 1:5 000 и 50 × 50 см для планов масштабов 1:2 000 – 1:500. За основу разграфки принимается лист плана масштаба 1:5 000, обозначаемый арабскими цифрами.
Листу плана масштаба 1:5 000 соответствуют 4 листа в масштабе 1:2 000, обозначаемых прописными буквами русского алфавита (рис. 7.6),.
Лист плана в масштабе 1:2 000 делится на 4 листа планов масштаба 1:1000, обозначаемых римскими цифрами, или 16 листов планов масштаба 1:500, обозначаемых арабскими цифрами (рис. 7.6).

Рис. 7.6. Разграфка и номенклатура листов карт масштабов 1:2 000, 1:1 000, 1:500

На рис. 7.7 представлена общая схема разграфки и номенклатур топографических карт, принятая в Украине.
Возможны также другие системы обозначения планов крупного масштаба при выполнении съемок различных объектов. В этих случаях за рамками листов планов указываются принятые схемы их разграфки и нумерации.

ОПРЕДЕЛЕНИЕ НОМЕНКЛАТУРЫ СМЕЖНЫХ ЛИСТОВ КАРТЫ

Для подбора нужных листов карт служат сборные таблицы – схематические карты мелкого масштаба, на которых показаны разграфка и номенклатуры карт. Чтобы подобрать лист на сборную таблицу соответствующего масштаба наносят заданный маршрут или район и по разграфке, указанной на сборной таблице, выписывают номенклатуры листов, входящих в намеченный участок.

Рис. 7.11. Фрагмент сборной таблицы листов
карты масштаба 1:100 000

В случае отсутствия сборной таблицы номенклатуру листов карт определяют с помощью схем разграфки, выполненных самостоятельно. При этом возможны два случая. Если известна номенклатура одного или нескольких листов и требуется определить номенклатуры ряда смежных листов, то выполняют схему разграфки карт соответствующего масштаба, на ней отмечают данные листы и выписывают номенклатуру смежных листов.
Если же приходится определять номенклатуру листов карт на новый район, то нужно по какой-либо географической карте определить географические координаты объекта, находящегося в нужном районе, по ним найти его положение на схеме разграфки листов карты масштаба 1:1 000 000 и выписать номенклатуру этого листа. Затем по схеме разграфки листов карты соответствующего масштаба, приняв во внимание широту и долготу углов листа карты масштаба 1:1 000 000, находят положение объекта по его географическим координатам и выписывают номенклатуры нужных листов.

Рис. 7.12. Подписи по сторонам рамки номенклатур смежных листов карты

Номенклатуру листов, смежных с имеющимся листом карты, можно узнать по подписям на рамке с соответствующей стороны (рис. 7.12).
Примеры составления схем смежных листов карты приведены на рис. 7.13, и 7.14.

Рис. 7.13. Схема смежных листов карты масштаба 1:100 000.
Заливкой выделены смежные листы.

Рис. 7.14 Схема смежных листов карты масштаба 1:200 000. Заливкой выделены смежные листы.

Источник

Для карт какого масштаба используют международную номенклатуру

Система деления карты на отдельные листы называется разграфкой карты, а система обозначения (нумерации) листов — их номенклатурой.

Деление топографических карт на отдельные листы линиями меридианов и параллелей удобно тем, что рамки листов точно указывают положение на земном эллипсоиде участка местности, изображённого на данном листе, и его ориентировку относительно сторон горизонта.

Стандартные размеры листов карт различных масштабов указаны в таблице 1:

На местности соответствует

длине боковой рамки листа, км

площади листа, кв. км

Схема разграфки карты масштаба 1:1 000 000 показана на рис.1.

Рис.1. Разграфка и номенклатура листов карты масштаба 1:1 000 000.

Принцип разграфки карт остальных масштабов (более крупных) показан на рис.2,3.

Рис.2. Расположение, порядок нумерации и обозначения листов карт
масштабов 1:50 000 – 1:500 000 на листе миллионной карты.

Рис.3. Разграфка и номенклатура листов карт масштаба 1:50 000 и 1:25 000.

Из таблицы 1 и этих рисунков видно, что листу миллионной карты соответствует целое число листов остальных масштабов, кратное четырём — 4 листа карты масштаба 1:500 000, 36 листов карты масштаба 1:200 000, 144 листа масштаба 1:100 000 и т.д.

В соответствии с этим установлена и номенклатура листов, единая для топографических карт всех масштабов. Номенклатура каждого листа указана над северной стороной его рамки.

В основу обозначения листов топографических карт любого масштаба положена номенклатура листов миллионной карты.

Ряды листов этой карты обозначаются заглавными буквами латинского алфавита (от А до V) и счёт их ведётся от экватора к полюсам. Колонны же листов нумеруются цифрами от 1 до 60. Счёт колонн ведётся от меридиана 180 градусов с запада на восток.

Номенклатура листа карты масштаба 1:1 000 000 слагается из указания ряда (буквы) и колонны (цифры), в пересечении которых он расположен, например, лист с г. Смоленск имеет номенклатуру N-36 (рис.1).

Колонны листов миллионной карты совпадают с шестиградусными координатными зонами, на которые разбивается поверхность земного эллипсоида при вычислении координат и составлении карт в проекции Гаусса. Различие заключается лишь в их нумерации: так как счёт координатных зон ведётся от нулевого (Гринвичского) меридиана, а счёт колонн листов миллионной карты от меридиана 180 градусов, то номер зоны отличается от номера колонны на 30. Поэтому, зная номенклатуру листа карты, легко определить, к какой зоне он относится. Например, лист М-35 расположен в 5-й зоне (35-30), а лист К-29 — в 59-й зоне (29+30).

Номенклатура листов карт масштабов 1:100 000 – 1:500 000 слагается из номенклатуры соответствующего листа миллионной карты с добавлением к ней цифры (цифр) или буквы, указывающей расположение на нём данного листа.

Как видно из рис.2, счёт листов всех масштабов ведётся слева направо и сверху вниз, при этом:

— листы масштаба 1:500 000 (4 листа) обозначаются русскими прописными буквами А, Б, В, Г. Следовательно, если номенклатура листа миллионной карты будет, например, N-36, то лист масштаба 1:500 000 с г. Поленск имеет номенклатуру N-36-А (рис.2);

— листы масштаба 1:200 000 (36 листов) обозначаются римскими цифрами от I до ХХХVI. Таким образом, номенклатура листа с г. Поленск будет N-36-IХ;

— листы масштаба 1:100 000 нумеруются цифрами от 1 до 144. Например, лист с г. Поленск имеет номенклатуру N-36-41.

Листу карты масштаба 1:100 000 соответствуют 4 листа масштаба 1:50 000, обозначаемые русскими прописными буквами «А, Б, В, Г», а листу масштаба 1:50 000 — 4 листа карты 1:25 000, которые обозначаются строчными буквами русского алфавита «а, б, в, г» (рис.3).

В соответствии с этим номенклатура листов карты 1:50 000 слагается из номенклатуры листа масштаба 1:100 000, а листов карты 1:25 000 — из номенклатуры листа масштаба 1:50 000 с присоединением к ней буквы, указывающей данный лист. Например, N-36-41-В обозначает лист масштаба 1:50 000, а N-36-41-В-а — лист масштаба 1:25 000 с г. Поленск (рис.3).

Правила и порядок образования топографических карт всех масштабов приведены в таблице 2:
