коэффициент мощности светильника что это

Коэффициент мощности светильника что это

Работаем с юридическими и физическими лицами. Личный менеджер. Все формы расчетов.

Бесплатные консультации, подбор товара под ваши требования. Доставим по РФ и СНГ.

Коэффициент мощности (КМ) определяется индукционными компонентами (дросселями или трансформаторами) в электрической цепи. Такой коэффициент в простых лампах накаливания не требовался, поскольку потери энергии тут практически отсутствуют.

Как определяется коэффициент мощности?

Значение коэффициента определяются соотношением активной мощности лампы к ее максимальной величине. Простым языком, коэффициент мощности определяется как соотношение полезной к максимальной мощности лампы. Разница между двумя величинами возникают в электрической цепи из-за присутствия сторонних компонентов: дросселей и трансформаторов, как нелинейных источников. В результате происходят сдвиги между напряжением и током.

Коэффициент мощности выражается двумя значениями cos φ или λ. Первый показатель определяется в величинах десятых и сотых от 0 до 1, второй – определяется процентами. Если совпадают значения полной и активной мощности, то cos φ = 1, а λ = 100%.

Описание значений КМ ламп и светильников разных типов

Стандартные лампы накаливания не имеют сдвигов между активной и полной мощностью, и КМ у них равен единице или 100%. Светодиодные лампы имеют показатель КМ от 92%, а КМ некоторых моделей, ДРЛ (дуговых ртутных люминоформных) светильников до 50%. То есть практика показывает, что последний тип ламп потребляет всего половину общей мощности.

Светодиодные лампы по величине коэффициента мощности приближенные к традиционным светильникам накаливания, то есть значение КМ близкое к 100% или к единице. Поэтому величиной КМ в практике можно пренебречь, поскольку такие лампы почти не теряют энергию в электрической цепи. Она практически полностью расходуется на освещение.

Источник

Понятие и показатели коэффициента мощности светодиодных ламп

Одним из важнейших параметров светодиодных светильников, определяющих их практическую эффективность, является коэффициент мощности. Рассмотрим, что он характеризует, каковы особенности прогресса светодиодных ламп, главные закономерности в эксплуатации подобных приборов освещения, какое главное свойство нужно учитывать при выборе светоисточника и падает ли мощность лед-кристалла со временем.

Мощность и прогресс светодиодных ламп

По мере развития технологии производства лед-светильников совершенствовалась их энергоэффективность. Наряду с ростом мощности улучшался и ее удельный коэффициент, иначе называемый косинусом фи. Для расчета его величины применяется формула:

Где P – реальная величина потребляемой нагрузки (затраченной на полезную работу), а S – полная мощность (по паспортным данным). Чем она выше, тем больше коэффициент КПД источника света, а, следовательно, и его энергоэффективность. Его значение в зависимости от экземпляра светильника может варьироваться в широких пределах от 0 до 1. У лучших светодиодных ламп он может достигать 0,95 и выше.

Не затраченная на полезную работу электроэнергия носит название реактивной мощности (в противоположность коэффициенту фи). Как правило, это обычные теплопотери. Например, у стандартной лампы накаливания этот параметр может достигать 95%. Это значит, что всего лишь 5% потребляемой мощности преобразуется в световое излучение, а основная – тратится на нагрев окружающего пространства!

Совершенно иная картина у светодиодных светильников. Их коэффициент мощности начинается как минимум с 0,85. Благодаря этому для достижения заданной яркости, сравнимой со стандартной лампой накала, потребляемую мощность можно снизить на порядок (наглядно это будет показано в ниже приводимых таблицах). Помимо этого показателя, среди их наиболее явных преимуществ выделяются:

Однако, чтобы параметры светодиодных светильников, в том числе коэффициент мощности, соответствовали принятым стандартам, производители должны строго соблюдать технологии изготовления. Поэтому распространенные многочисленные подделки и дешевые изделия фирм-однодневок не могут характеризоваться высоким качеством.

Обратите внимание! Современные светодиодные светильники с высоким показателем коэффициента мощности дают массу преимуществ – позволяют экономить на электроэнергии, минимизировать загрузку бытовой сети и одновременно повышать качество освещения.

Затраты электроэнергии меньше – света больше

При выборе лампочек для замены в системе освещения (люстрах, бра, фонарях, прожекторах и других видах светильников) нужно учитывать не просто мощность, но также и ее удельный коэффициент. Это особенно актуально при большом числе приборов освещения, а также в тех случаях, когда требуется снизить затраты на электроэнергию, при этом сохранив силу светового излучения, а в некоторых случаях и увеличив его. Для этого рассмотрим наглядное соотношение параметров для разных светоисточников.

Таблица соответствий показателя светового потока различных светоисточников

В таблице наглядно показано, сколько электроэнергии будет потребляться для обеспечения заданного светового излучения при использовании светильников различного типа, в том числе светодиодных.

Лампа накала, мощность, Вт

Люминесцентный, мощность, Вт

Источник

Коэффициент мощности светильника

Коэффициент мощности (КМ) светильника напрямую связан с появлением индуктивной составляющей (дроссели или трансформаторы) в цепях питания источников света. Традиционные лампы накаливания введения такого коэффициента не требовали — в цепях питания таких ламп реактивная составляющая отсутствует.

Определение и физика коэффициента мощности

Математическое определение КМ выражено в отношении активной мощности источника света к его полной величине, потребляемой светильником. Более понятным языком КМ формулируется как отношение полезной энергии расходуемой на освещение, к полной мощности осветительного прибора.

Разница полной и полезной мощностей является следствием появления в цепях питания светильника нелинейных электронных устройств, которые вызывают фазовый сдвиг между напряжением и током. Традиционно к таким устройствами относят дроссели или трансформаторы.

КМ светильников разного типа

Как уже было сказано, традиционные лампы накаливания не имеют потерь на сдвиге фазы и их КМ равен 1 или 100%. Люминесцентные лампы имеют КМ от 0,92, а величина коэффициента некоторых моделей ламп ДРЛ доходит до 0,5 или 50 %. На практике это означало, что у таких ламп на освещение расходовалось лишь половина потребляемой мощности.

Светодиодные источники света по значению КМ приближаются к лампам накаливания, его величина близка к 1 или 100%. На практике это означает, что коэффициентом мощности для светодиодных источников света можно пренебречь — светодиодный светильник практически не вносит потерь в цепи питания, вся потребляемая энергия расходуется на освещение.

Источник

Светодиодные лампы и коэффициент мощности (cos f)

Прошлая тема особого успеха не имела ибо была сложна, здесь постараюсь «на пальцах объяснить» (почитать можно здесь Светодиодная трагедия или потерянный косинус фи, рассказ в четырех частях (часть 1))

1. линейный драйвер + электролит (от пульсаций) cosf(pf)

DIM Osram PAR (9,8Вт 633лм), cosf(pf)

А вот «обычная лампа» Philips (11,4Вт 1250лм), cosf(pf)

0,57 (при прогреве 0,53)

Светодиод 9В, даем с лабораторника данное напряжение и измеряем ток = 0,08А

И еще одна, имени у нее нет 🙂

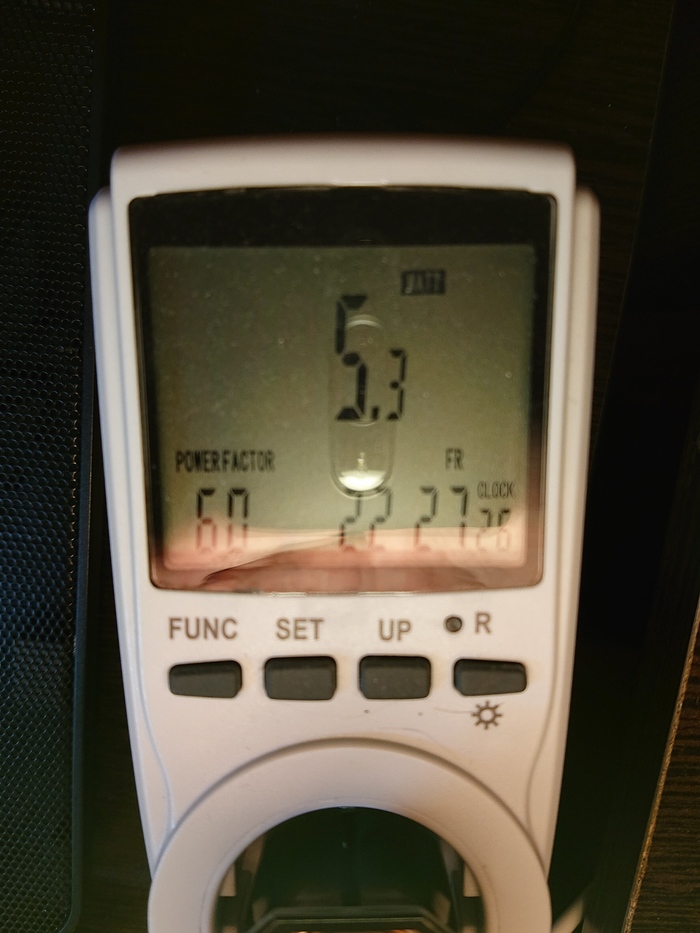

Noname (5,3Вт 470лм), cosf(pf)

0,6 (при прогреве 0,55)

Светодиод 35,7В, даем с лабораторника данное напряжение и измеряем ток = 0,03А

Далее вскрываем лампу и замеряем напряжение на одном светодиоде, причем пока лампа холодная (нам лишние потери не нужны). При нагреве напряжение на диодах падает и растет ток (если драйвер позволит, обычно стабилизация по току идет, так что падает яркость лампы с нагревом).

В «обычных» лампах (малой мощности 40Вт.

Т.е. лампа (11Вт, cosf=0,53)

16Ва-10,8Вт = потери 5,2Ва мощности в неизвестном направлении!

Т.е. лампа (5,3Вт, cosf=0,55)

7,8Ва-5,37Вт = потери 2,43Ва мощности в неизвестном направлении!

Поясните пожалуйста расчет полной мощности: 16 Ва и 7,8Ва, непонятно как такие значения получили. Спасибо

Я честно пытался найти потеряную мощность (почти 50%), честно думал что она в светодиоды идёт, но нет. Её нигде нет, получается либо на драйвере в нагрев, либо вообще хз где она.

Идеальная светодиодная лампа за 21 рубль

Удивительно осознавать, что достаточно сложное электронное устройство, которым является светодиодная лампочка, может стоить 21 рубль.

Ещё сложнее поверить, что эта лампочка безукоризненна по всем параметрам.

Не буду сохранять интригу, это лампа RYET 470 lm из IKEA.

У лампы практически нет пульсации (коэффициент пульсации 0.5%), достаточно высокий индекс цветопередачи CRI(Ra) 83, индекс передачи телесного цвета R9 составляет 13. Лампа корректно работает с выключателями, имеющими индикатор (не вспыхивает и не светится слабо, когда такой выключатель выключен).

У этой лампы очень высокая эффективность — 106 лм/Вт.

Есть ещё важные параметры, которые не указаны на упаковке и сайте производителя.

Во-первых это тип драйвера и минимальное напряжение. Несмотря на сверхнизкую цену, лампа построена на полноценном импульсном (IC) драйвере. Фактически, она содержит встроенный стабилизатор и её яркость не меняется в очень широких пределах изменения напряжения в сети. Даже, если напряжение в сети упадёт до 140 вольт лампа будет гореть так же ярко, как и при 230 В. При 133 В её яркость снизится на 5%. Перепады напряжения и помехи в сети никак не отражаются на свечении лампы. Это означает, что такие лампы можно применять в сельских районах и везде, где напряжение в сети нестабильно. Никакой сосед-сварщик не сможет заставит свет этой лампочки дрожать, как происходит с лампами накаливания и светодиодными лампами с линейным драйвером.

Во-вторых, благодаря небольшой мощности, лампа не сильно нагревается. Температура её корпуса составляет 69°C, это позволяет предположить, что лампа вполне может проработать указанные на коробке 15 000 часов (1 год 9 месяцев при работе 24/7 и около 10 лет при работе 4 часа в день), а может быть и больше.

Многим покажется, что 470 лм это очень мало и такая лампа никуда не годится, но это не так. IKEA указывает эквивалент лампы накаливания по европейскому стандарту — 40 Вт. В реальных условиях 40-ваттная лампа накаливания даёт меньше света. При напряжении в сети 230 вольт 40-ваттные лампы накаливания дают 360-410 лм, если же напряжение 220 вольт (а в нашей стране ещё во многих местах такое напряжение), 40-ваттные лампы дают всего 300-350 лм. Так что можно смело считать, что 470 лм это замена лампы накаливания 50 Вт.

Эта лампа с честной мощностью 5.5 Вт даёт больше света, чем многие другие лампы, на которых написана гораздо большая мощность. Я встречал лампы, на которых было написано «15 Вт», которые давали 400 лм.

Для освещения 20-метровой комнаты понадобится как минимум шесть таких ламп, но освещение комнат не единственное применение этих лампочек:

• Это идеальная фитолампа. Её спектр отлично подходит для любых растений и для них он гораздо лучше красно-синего света обычных фитоламп, а эффективность света выше. Это значит, что мало того, что такие лампы для освещение рассады будут гораздо дешевле специализированных фитоламп, ещё и траты на электричество будут меньше.

• Это идеальная лампа для технического освещения. Десяток дешёвых керамических патронов, десяток таких лампочек, и за 500 рублей получится свет для гаража или сарая с рекордными 4700 лм (высокий индекс цветопередачи, отсутствие пульсации и встроенный стабилизатор в придачу).

• Это идеальная лампа для декоративных целей. Витрины магазинов и кафе часто украшают рядами ламп, и для таких рядов эти лампочки отлично подходят.

• Это хорошая лампа для того случая, когда несколько ламп ставятся вокруг зеркала.

Не знаю, как долго продлится эта «акция невиданной щедрости». Скорее всего, IKEA торгует этими лампами себе в убыток, чтобы заманить покупателей брать другие товары. В Китае крупнооптовая цена дешёвых ламп сейчас составляет около 25 центов, а их ещё нужно привезти и растаможить, что добавляет как минимум ещё столько же.

В ценовом диапазоне до 100 рублей IKEA RYET 470 lm лучшая светодиодная лампа, которую можно сейчас купить в России.

Источник

Что такое коэффициент мощности светодиодных ламп

Коэффициент мощности светодиодных ламп – это величина, которая равна отношению активной мощности используемой нагрузки к полной мощности. Последний параметр – показатель произведения действующего значения напряжения и тока. Простыми словами, этот показатель является одним из важнейших параметров светодиодных светильников.

Потребляемая мощность

Величина измеряется в ваттах. Именно она стала главным показателем в предпочтении светодиодов иным источникам. Все потому, что при одинаковой потребляемой мощности световой поток диодов в разы превышает другие типы ламп.

Выбор мощности светодиодной лампы должен быть обусловлен некоторыми аспектами:

Коэффициент мощности – величина, показывающая, насколько искажена форма тока по сравнению с входным напряжением. Измерение данной величины производится в относительных единицах. При этом коэффициент может быть равен 1, но не более. В основной массе коэффициент мощности светодиодных светильников находится в пределах от 0,5 до 0,95.

Влияние

Напрямую от этого показателя будет зависеть уровень потребления электроэнергии, но достаточно хитро. Бытовой рядовой потребитель платит только за активную потреблённую мощность и оплата электроэнергии за светильники с одинаковой мощностью, но различными коэффициентами мощности будет одинакова. Расплачиваться за плохой коэффициент мощности приходится компаниям, поставляющим электроэнергию, так как большая часть реактивной мощности выделяется в подводящих проводах. Именно поэтому государство вводит ограничения на коэффициент мощности. Согласно ГОСТ Р55705-2013 светодиодные лампы мощностью не более 8 Вт должны иметь коэффициент мощности не менее 0,7, от 8 до 20 Вт – 0,85, а свыше 20 Вт – не менее 0,9.
