Типы креплений щеток
Крепление щетки стеклоочистителя на поводке должно быть жестким и надежным. С другой стороны, приветствуется простота процесса установки. Со временем добавились и требования компактности, обтекаемости. Так, на рынке появилось большое количество типов креплений щеток стеклоочистителя. Вот наиболее распространенные крепления, поддерживаемые DENSO.
Крючок — исторически первый и до сих пор самый распространенный тип крепления. Крючок обеспечивает надежную посадку и относительно простой монтаж. Имеются два размера: стандартный 9×3 и большой 9×4 мм. DENSO выпускает все типы щеток под крючки, включая универсальный адаптер, подходящий под оба размера крючков для стандартных каркасных и гибридных щеток.
Push Button — крепление этого типа плоское и гораздо более компактное, чем крючок. Своим появлением оно обязано бескаркасным щеткам. Благодаря своей компактности оно не портит аэродинамику плоской бескаркасной щетки. Распространено на европейских автомобилях. Существует три вида ширины: стандартный Push Button (ширина 19 мм), Wide Push Button (22 мм) и узкое крепление такого типа, имеющее отдельное название — Slim Top (16 мм). DENSO использует это крепление только для некоторых бескаркасных щеток (Fitting F).
Pinch Tab известно также как «ласточкин хвост», или боковой зажим. Применяется в основном на поводках немецких машин, преимущественно концерна VAG. Используется DENSO для бескаркасных щеток Flat.
Side Pin — вариация крепления, созданная для жесткого контроля щетки на высокой скорости. Предназначена, в первую очередь, для низкопрофильных бескаркасных щеток. Используется DENSO на щетках для многих европейских марок, включая BMW, Volvo и VW. Выпускается в двух форм-факторах: шириной 17 и 22 мм.
Bayonet arm, или штыковой замок. Очень простой по конструкции и скорости монтажа тип крепления. Применялся на задних дворниках, однако со временем перекочевал и на основные, главным образом, на французских машинах. Штыковое крепление доступно на стандартных и бескаркасных щетках DENSO.
Screw & Twin Screw — как видно из названия, это крепление с помощью одного или двух болтов. Вряд ли что-то может быть надежнее, однако, и скорость замены довольно велика. Устаревающий тип крепления, сейчас он применяется DENSO для крепления каркасных задних щеток некоторых японских автомобилей.
Pin Lock — редкое крепление, используется на автомобилях Audi, Mercedes-Benz и Seat. Так же, как и многие редкие крепления, доступно только на бескаркасных щетках DENSO.
Почему DENSO не использует некий универсальный адаптер под все типы креплений? Ответ прост — такие адаптеры, как правило, непрочны, ненадежны и недолговечны. Щетка, специально разработанная для конкретного крепления, гарантированно держится на поводке, без люфтов и вибрации. Это залог чистого лобового стекла и безопасности на дороге.
Типы креплений щеток стеклоочистителя
Сколько же сейчас всевозможных типов креплений щеток стеклоочистителя?! Чтобы не запутаться в многообразии данного крепежа, я приготовил для вас список из 13 типов, которые сейчас распространены и применяются автопроизводителями.
Ниже приведены самые распространенные на сегодняшний день виды креплений щеток стеклоочистителя.
HOOK (Крючок, Hook или J-hook). Это самое старое и универсальное крепление. До 1999 года почти все производители авто использовали в своих машинах стандартные крепления дворников, которые называли «крючками». Обычно его обозначают буквой «U». Размеры «крючка» могут различаться, самые распространенные — 9х3 и 9х4. Хотя бывают и другие: например у некоторых моделей Audi встречаются очень маленькие крючки, а у американской Subaru Tribeca B9 на водительской щетке крючок «грузового» класса 12х4.
SIDE PINE 22mm (Боковой штырь). Так же встречаются названия «Pin in Arm». Это крепление встречается на автомобилях с 2005 года выпуска: BMW 3, Volvo S40, VW Jetta и Passat, а так же на некоторых моделях Mercedes-Benz и Peugeot.
SIDE PINE 17mm (Боковой штырь). Данное крепление — более узкая версия крепления «Side pin 22mm», имеющая ширину 17мм. Крепление использовано в первый раз в 2009 на автомобилях BMW.
PUSH BUTTON 22/19mm (Кнопка). Данное крепление имеет очень большое распространение и используется в автомобилях Volvo, Renault, Ford, Citroen, VW. Существует более новая версия крепления шириной 16мм
NARROW PUSH BUTTON 16mm/SLIM TOP(Кнопка). Это новая версия крепления «Push button», имеющая внутреннюю ширину 16мм. Крепление первый раз появилось на рынке на автомобилях концерна VAG в 2010 году на замену более массивному варианту.
PIN LOCK. Крепление «Pin lock» используется в автомобилях Audi, Mercedes-Benz и Seat.
SIDE MOUNTING (Боковое крепление). Данный тип крепления не очень распространен и используется в ряде автомобилей Renault. Ранее это крепление так же использовалось в автомобилях американского производства.
PINCH TAB (Боковой зажим — «усики»). Данный тип крепления очень распространен среди европейских производителей и используется в современных автомобилях Audi, Fiat, Saab, а так же в некоторых моделях Mercedes-Benz и Opel.
TOP LOCK (Верхний замок). Данный тип крепления не очень распространен и используется в ряде автомобилей BMW 5 и 6 серии. Крепление очень похоже на Pinch Tab, но имеет другой принцип установки. Обычно эти оба крепления устанавливаются на один адаптер.
BAYONET ARM (Штыковой замок). Крепление «штыковой замок» используется, в основном, в автомобилях Renault после 2004 года выпуска и Saab. Бывают модификации данного крепления с двумя отверстиями для крепления винтами, они используются для грузового транспорта.
CLAW (Клешня)/ Данный тип крепления не очень распространен и используется в автомобилях Audi A6.
MBTL1.1. Этот тип крепления был представлен в 2013 году. Называется в соответствии с маркировкой Bosch — MBTL1.1 или GWB045, используется в новых моделях Mercedes-Benz.
DNTL1.1. Этот тип крепления был представлен в 2013 году. Называется в соответствии с маркировкой Bosch — DNTL1.1 или GWB044. Первый автомобиль с таким креплением — Lexus NX.
VATL5.1.Этот тип крепления был представлен в 2016 году. Называется в соответствии с маркировкой Bosch — VATL5.1 или GWB046 Первые автомобили с таким креплением — Dacia/Renault Duster и Kaptur.
DYTL5.1. Этот тип крепления был представлен в 2012 году. Первый автомобиль с креплением DYTL1.1 — FORD Ecosport 2013 модельного года.
Типы креплений стеклоочистителей
Не думал что начну писать собственный ПБ, но всегда что то надо начинать. И начну я пожалуй с того с чем сталкивался каждый.
Дело было поздней осенью, стал готовиться сам и готовить машину к зиме — решил поменять дворники, старые уже все стерлись, да и многие советуют на зиму всегда дворники менять.
Начал искать в интернете дворники, искал желательно бескаркасные-бескорпусные(думаю не надо говорить что сами дворники делятся на каркасные и без;)! ) и тут столкнулся с небольшим подвохом — дворники с каким же креплением брать? (Так как брал дворники на Kia Ceed 2010 года, да и к тому же производитель как будто прикололся сделав на дорестайле одно крепление, а на рестайле совсем другое)
Итак перейдем собственно к самому блогу:
Сегодня будем изучать типы креплений стеклоочистителей(в народе дворников) 😉
Для начала немного истории…
До 1999 года большинство автопроизводителей выпускали автомобили со стандартными креплениями дворников — «крючком». Этот тип крепления и в настоящее время самый распространенный. В 1999 Ford оснастил новым креплением свой Taurus, а потом практически все автопроизводители стали оснащать свои автомобили различными «хитрыми» креплениями. До последнего времени японские производители воздерживались от таких шагов, хотя первые случаи уже есть — например Nissan Quashkai, Honda Civic и Mazda 3.
Типы креплений стеклоочистителей
Крепление «Крючок» или «Hook» или «J-hook»
Это самое старое и универсальное крепление. Обычно его обозначают буквой «U». Размеры «крючка» могут различаться, самые распространенные — 9х3 и 9х4. Хотя бывают и другие: например у некоторых моделей Audi встречаются очень маленькие крючки, а у американской Subaru Tribeca B9 на водительской щетке крючок «грузового» класса 12*4. На Honda Civic 4D/5D первых годов выпуска крючок дополнен специальным профилем на поводке, элемент крепления дополнительно закрывается декоративным колпачком.
Крепление «Боковой штырь» или «Side pin» или «Палец»
Так же встречаются названия «Pin in Arm». Это крепление встречается на автомобилях с 2005 года выпуска: BMW 3, Volvo S40, VW Jetta и Passat, а так же на некоторых моделях Mercedes-Benz и Peugeot.
Крепление «Push button»
Данное крепление имеет очень большое распространение и используется в автомобилях Volvo, Renault, Ford, Citroen, VW.
Крепление «Pin lock»
Крепление «Pin lock» используется в автомобилях Audi, Mercedes-Benz и Seat.
Крепление «Side mounting» или «Боковое крепление»
Данный тип крепления не очень распространен и используется в ряде автомобилей Renault. Ранее это крепление так же использовалось в автомобилях американского производства.

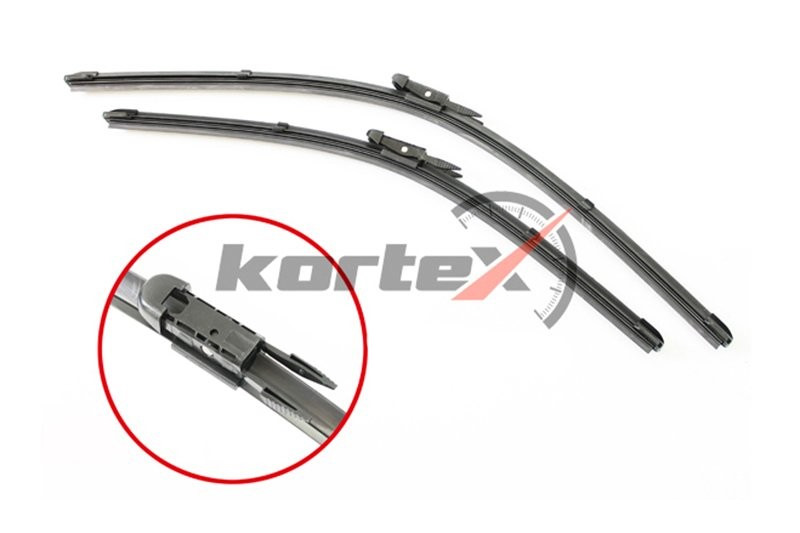

Крепление «Боковой зажим» или «Pinch tab»
Данный тип крепления очень распространен среди европейских производителей и используется в современных автомобилях Audi, Fiat, Saab, а так же в некоторых моделях Mercedes-Benz и Opel.
Крепление «Штыковой замок» или «Bayonet arm»
Крепление «штыковой замок» используется, в основном, в автомобилях Renault после 2004 года выпуска и Saab. Бывают модификации данного крепления с двумя отверстиями для крепления винтами, они используются для грузового транспорта. Так же такое крепление использовалось на классических Жигулях и их родителе Fiat’е 60х годов.
Крепление «Верхний замок» или «Top lock»
Данный тип крепления не очень распространен и используется в ряде автомобилей BMW 5 и 6 серии.
Крепление «Клешня» или «Claw»
Данный тип крепления не очень распространен и используется в автомобилях Audi A6.
Расскажите по щеткам Pinch tab или что то другое?

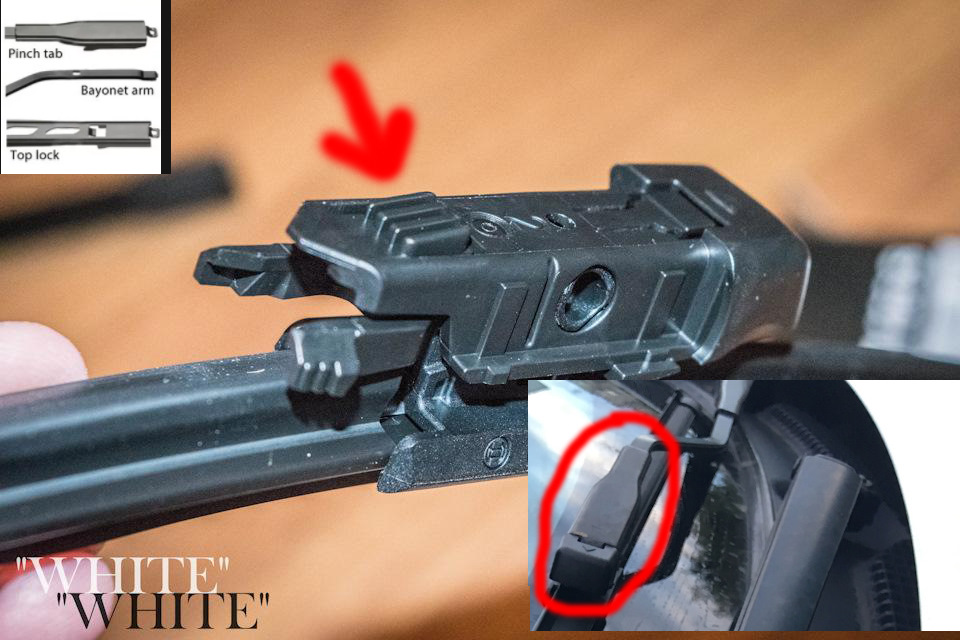

Популярные щетки Bosch 3 397 007 466 снабжены вот такой «Кнопочкой» (отмечена стрелкой)
В старых дворниках ее нет

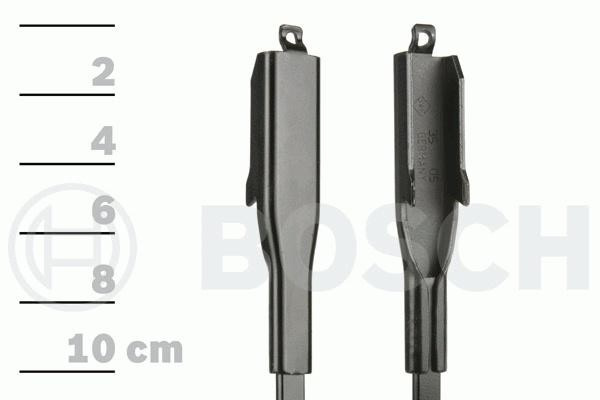

а гнездо в которое они вставляются pinch tab — без дырки под «кнопку»(обведено выше)
Это вообще как понимать то?! Кто ставил?
Вот тут клянутся что засунули БОШ в разъем как написано выше и все держиться…
www.drive2.ru/l/483340639…age=0#a490376139747885624
Запчасти
Opel Corsa 2008, двигатель бензиновый 1.2 л., 80 л. с., передний привод, механическая коробка передач — запчасти
Машины в продаже
Комментарии 16
Ставил-все подходит, держится за счёт боковых фиксаторов, а скоба просто вставлена внутрь дворника
Ок попробую когда потеплее будет
ну мне например хватает одного комплекта в лучшем случае на год. Потом они начинают полосить.
Ну эт наверное у кого какие требования к дворникам.
Мне надо что бы стекло было идеально чистое, без разводов.
Не думаю что оригинал будет так чистить по несколько лет.
Дворников хватает на год обычно. А то и меньше.
Гоните вы батенька, или у вас низкие требования к чистоте стекла.
Не может резинка выдержать более года трения по песку, льду, и всё это вперемешку с водой. Образив. Сткло и то покрывается ранами за 5 лет а у вас резинка мягкая по два года трёт как новая.
Родные GM щетки ходят по три года точно. На четвертый начинаются проблемы с «рычанием». В очистке проблем не имеется, чистят стекло хорошо. Был отрицательный опыт по полугодичной эксплуатации китайского говна от AVS Cristal (avs-auto.ru): Extra Line PT-6540 (650руб). Резинки расползлись вдоль щетки от весны до зимы 2014 года.
Ну родные GM наверное не 1500 стоят.
А бош у меня полосить начал через год. Вот он стоит какраз 1000 за две щётки
Ну родные GM наверное не 1500 стоят.
А бош у меня полосить начал через год. Вот он стоит какраз 1000 за две щётки
Родные щетки стоили около 2000руб в то время когда я их менял. А менял я их по акции от официалов Opel в «Автомире». Тогда замена оригинальных щеток входила в сезонное ТО за 999р. =) Спасибо информации от Alexxxant www.drive2.ru/l/5167782/, во втором посте БЖ пузотёрки от начала. До сих пор и работают, правда уже «рычат» по стеклу, но трут отменно.
Сейчас на них цена даже меньше:
vedro.pro/?pbrandnumber=9…ndname=GENERAL+MOTORS#all
Не понимаю сути проблемы. На коробке написано под какое крепление они подходят? Если написано что подходят под ваше крепление то значит так оно и есть в противном случае это повод для возврата.
Да и с технической точки зрения я не вижу проблемы.
1 — возможно кнопка что сверху даже не касается плоскости поводка
2 — Даже если и касается, то это же кнопка, она просто будет зафиксирована плоскостю поводка в нажатом состоянии.
А вообще что такие дорогие дворники что ли что такая делемма по их выбору? Сомневаетесь купите другие. А если очень хочется именно эти, ну купите, проведите эксперимент и расскажите всем о своём опыте с картинками и пояснениями.
А вообще если заходить с экономической точки зрения то я бы просто купил резинки и поменял их в дворниках что у вас уже стоят на авто. В разы дешевле… Если у вас конечно не оригинал стоит.
Суть в том что родное крепление и БОШ отличаются, я еще не ставил, но визуально разница понятна…
Не знаю, у меня стоят БОШ, и какое там крепление я если честно хз. Я покупаю и смотрю что бы на коробке было описано что эти щётки подходят под моё авто. Мне этого обычно достаточно.
Суть в том что родное крепление и БОШ отличаются, я еще не ставил, но визуально разница понятна…
Это типа совместимое ещё с каким-то видом крепления, а так разницы никакой
Описание типов крепления стеклоочистителей
В настоящее время для крепления щеток стеклоочистителя применяются различные типы креплений: Hook, Side pin, Push button, Pin lock, Side mounting, Pinch tab, Bayonet arm, Top lock, Claw, MBTL1.1, DNTL1.1, VATL5.1. Как правило желание производителей получить дополнительный заработок на запчастях приводит к такому разнообразию, хотя некоторые варианты крепления значительно меньше других, что улучшает аэродинамику и внешний вид щёток.
Монтаж дворников с креплением «Крючок»
Демонтаж дворников с креплением «Крючок»
Видео-инструкция по установке стеклоочистителя с типом крепления » Крючок».
Крепление «Side pin» или «Боковой штырь»
Так же встречаются названия «Pin in Arm». Это крепление встречается на автомобилях с 2005 года выпуска
Монтаж дворников с креплением «Side pin»
Демонтаж щетки стеклоочистителя с креплением «Side pin»
Видео-инструкция по установке стеклоочистителя с типом крепления «Side pin»
Крепление «Push button»
Данное крепление имеет очень большое распространение.
Монтаж дворников с креплением «Push button»
Демонтаж щетки стеклоочистителя с креплением «Push button»
Видео-инструкция по установке стеклоочистителя с типом крепления «Push Button»:
Крепление «Pin lock»
Монтаж щеток стеклоочистителя с креплением «Pin lock»
Демонтаж автодворника с креплением «Pin lock»
Видео-инструкция по установке стеклоочистителя с типом крепления «Pin lock»:
Крепление «Side mounting» или «Боковое крепление»
Монтаж щетки стеклоочистителя «Side mounting»
Демонтаж щетки стеклоочистителя «Side mounting»
Видео-инструкция по установке стеклоочистителя с типом крепления «Side mounting»:
Крепление «Pinch tab» или «Боковой зажим»
Монтаж и демонтаж крепления «Pinch tab»
Видео-инструкция по установке стеклоочистителя с типом крепления «Pinch tab»:
Крепление «Bayonet arm» или «Штыковой замок»
Монтаж бескаркасной щетки стеклоочистителя «Bayonet arm»
Демонтаж щетки с креплением «Bayonet arm»
Видео-инструкция по установке стеклоочистителя с типом крепления «Bayonet arm»:
Крепление «Top lock» или «Верхний замок»
Монтаж бескаркасной щетки дворника с креплением «Top lock»
Демонтаж бескаркасной щетки дворника с креплением «Top lock»
Видео-инструкция по установке стеклоочистителя с типом крепления «Top lock»
Крепление «Claw» или «Клешня»
Монтаж бескаркасной щетки дворника с креплением «Claw»
Демонтаж бескаркасной щетки дворника с креплением «Claw»
Видео-инструкция по установке стеклоочистителя с типом крепления «Claw»:
Крепление «Cover Lock» или MBTL1.1.
Крепление Cover Lock по классификации креплений Bosch имеет маркировку GWB045 / MBTL1.1. Используется в новых моделях Mercedes-Benz.
Монтаж щетки стеклоочистителя «Cover Lock»
Видео-инструкция по установке стеклоочистителя с типом крепления «Cover Lock» (MBTL1.1)
Крепление «Guide Lock» или DNTL1.1.
Крепление «Guide Lock» в классификации креплений Bosch имеет маркировку DNTL1.1 или GWB044.
Инструкция по установке стеклоочистителей с типом крепления DNTL1.1
Видео-инструкция по установке стеклоочистителя с типом крепления DNTL1.1 (Guide Lock)
Крепление «Cap Lock» или VATL5.1
Инструкция по установке стеклоочистителей с VATL5.1 (Cap Lock)
Видео-инструкция по установке стеклоочистителя с типом крепления VATL5.1
