На чем основан дейтаграммный способ передачи данных
Способы передачи пакетов. Дейтаграммная передача. Виртуальный канал.
Пакеты в сети могут передаваться двумя способами:
· путем формирования «виртуального канала».
При дейтаграммном способепакеты одного и того же сообщения могут передаваться между двумя взаимодействующими пользователями по разным маршрутам. В результате такого способа передачи все пакеты приходят в конечный узел сети в разное время и в произвольной последовательности. Пакеты одного и того же сообщения, рассматриваемые в каждом узле сети как самостоятельные независимые единицы данных и передаваемые разными маршрутами, называются дейтаграммами (datagram). В узлах сети для каждой дейтаграммы всякий раз определяется наилучший путь передачи в соответствии с выбранной метрикой маршрутизации, не зависимо от того, по какому пути переданы были предыдущие дейтаграммы с такими же адресами назначения (получателя) и источника (отправителя).
Дейтаграммный способ передачи пакетов может быть реализован:
· без установления соединения между абонентами сети;
· с установлением соединения между взаимодействующими абонентами сети.
В последнем случае между взаимодействующими абонентами предварительно устанавливается соединение путём обмена служебными пакетами: «запрос на соединение» и «подтверждение соединения», означающее готовность принять передаваемые данные. В процессе установления соединения могут «оговариваться» значения параметров передачи данных, которые должны выполняться в течение сеанса связи. После установления соединения отправитель начинает передачу, причём пакеты одного и того же сообщения могут передаваться разными маршрутами, то есть дейтаграммным способом. По завершении сеанса передачи данных выполняется процедура разрыва соединения путём обмена служебными пакетами: «запрос на разрыв соединения» и «подтверждение разрыва соединения». Описанная процедура передачи пакетов с установлением соединения иллюстрируется на диаграмме.
· простота организации и реализации передачи данных – каждый пакет (дейтаграмма) сообщения передаётся независимо от других пакетов;
· в узлах сети для каждого пакета выбирается наилучший путь (маршрут);
· передача данных может выполняться как без установления соединения между взаимодействующими абонентами, так и при необходимости с установлением соединения.
· необходимость сборки сообщения в конечном узле: сообщение не может быть передано получателю, пока в конечном узле сети не соберутся все пакеты данного сообщения, поэтому в случае потери хотя бы одного пакета сообщение не сможет быть сформировано и передано получателю;
· при длительном ожидании пакетов одного и того же сообщения в конечном узле может скопиться достаточно большое количество пакетов сообщений, собранных не полностью, что требует значительных затрат на организацию в узле буферной памяти большой ёмкости;
· для предотвращения переполнения буферной памяти узла время нахождения (ожидания) пакетов одного и того же сообщения в конечном узле ограничивается, и по истечении этого времени все поступившие пакеты не полностью собранного сообщения уничтожаются, после чего выполняется запрос на повторную передачу данного сообщения; это приводит к увеличению нагрузки на сеть и, как следствие, к снижению её производительности, измеряемой количеством сообщений, передаваемых в сети за единицу времени.
Виртуальный канал
Способ передачи пакетов «виртуальный канал»заключается в формировании единого «виртуального» канала на время взаимодействия абонентов для передачи всех пакетов сообщения. Этот способ реализуется с использованием предварительного установления соединения между взаимодействующими абонентами, в процессе которого формируется наиболее рациональный единый для всех пакетов маршрут, по которому, в отличие от дейтаграммного способа, все пакеты сообщения передаются в естественной последовательности.
Пакеты П1, П2 и П3 сообщения передаются в естественной последовательности от пользователя А к пользователю В по предварительно созданному виртуальному каналу через узлы У1-У4-У7. Виртуальный канал, как и реальный физический канал в случае коммутации каналов, существует только в течение сеанса связи, при этом ресурсы реальных каналов связи (пропускная способность) и узлов сети (буферная память), находящихся на маршруте, резервируются на всё время сеанса.
«Виртуальной канал» реализуется с промежуточным хранением пакетов в узлах сети, в то время как коммутация каналов реализуется без промежуточного хранения передаваемых пакетов за счёт создания реального (а не виртуального) физического канала между абонентами сети.
· меньшие задержки в узлах сети, обусловленные резервированием ресурсов, и прежде всего пропускной способности каналов связи, в процессе установления соединения;
· небольшое время ожидания в конечном узле для сборки всего сообщения, поскольку пакеты передаются последовательно друг за другом по одному и тому же маршруту (виртуальному каналу), и вероятность того, что какой-либо пакет «заблудится» в результате неудачно выбранного маршрута или его время доставки окажется слишком большим, как это может произойти при дейтаграммном способе, близка к нулю;
· более эффективное использование буферной памяти промежуточных узлов за счёт её предварительного резервирования, а также буферной памяти в конечном узле в связи с небольшим временем ожидания прихода всех пакетов сообщения.
· наличие накладных расходов (издержек) на установление соединения;
· неэффективное использование ресурсов сети, поскольку они резервируются на всё время взаимодействия абонентов (сеанса) и не могут быть предоставлены другому соединению, даже если они в данный момент не используются.
Маршрутизация. Таблица маршрутизации. Модель маршрутизатора. Классификация методов маршрутизации. Простые методы маршрутизации. Методы фиксированной маршрутизации. Методы адаптивной маршрутизации.
Маршрутизация – одна из основных функций компьютерной сети, определяющая эффективность передачи данных. Проблема маршрутизации в компьютерных сетях аналогична проблеме организации автомобильного движения по улицам города и состоит в выборе в каждом узле сети направления передачи данных (выходного канала) из множества возможных направлений в соответствии с адресом назначения и с учётом требований, предъявляемых к качеству передачи. Очевидно, что наиболее просто маршрутизация реализуется в узлах с двумя каналами: данные, поступившие по одному каналу, автоматически направляются в другой канал узла.
Таблица маршрутизации
При наличии нескольких выходных каналов, по которым могут быть переданы данные, маршрутизация реализуется на основе таблицы маршрутизации, вид которой зависит от используемого в сети алгоритма маршрутизации. В простейшем случае каждому адресу назначения ставится в соответствие адрес следующего соседнего узла, к которому должен быть направлен пакет с указанным в заголовке адресом назначения. При наличии альтернативных маршрутов, например в многосвязных сетях, дополнительно могут быть указаны адреса других соседних узлов, через которые проходят альтернативные маршруты. При этом для каждого маршрута задаётся значение некоторой метрики, на основе которой выбирается тот или иной маршрут. В качестве метрики может использоваться расстояние до узла назначения, измеряемое, например, в хопах, пропускная способность соответствующего выходного канала связи и т.д.
Модель маршрутизатора
По входным каналам связи (ВхКС) пакеты с данными поступают во входной буфер (ВхБ) маршрутизатора. Центральный процессор (ЦП) последовательно анализирует заголовки пакетов и в соответствии с таблицей маршрутизации (ТМ) определяет направление передачи пакета и соответствующий выходной канал связи (ВыхКС). Затем пакет направляется в выходной буфер (ВыхБ) этого канала, где он ожидает освобождения канала, если последний занят передачей предыдущих пакетов. Пакеты, находящиеся в выходном буфере, образуют очередь перед каналом связи. Для дифференцированного обслуживания пакетов разных типов, имеющих разные требования к качеству обслуживания, выбор очередного пакета для передачи по каналу связи может осуществляться в соответствии с некоторой, например приоритетной, дисциплиной обслуживания.
Коммутация каналов и пакетов в сетях передачи данных
К частным задачам сетей передачи данных относятся:
Так в качестве информационных потоков в сетях с коммутацией каналов выступают данные, которыми обмениваются пары абонентов. Соответственно глобальным признаком потока является пара адресов (телефонных номеров) абонентов, связывающихся между собой. Одной из особенностей сетей с коммутацией каналов является понятие элементарного канала.
Элементарный канал
Элементарный канал (или просто канал) — это базовая техническая характеристика сети с коммутацией каналов, представляющая собой некоторое фиксированное в пределах данного типа сетей значение пропускной способности. Любая линия связи в сети с коммутацией каналов имеет пропускную способность, кратную элементарному каналу, принятому для данного типа сети.
Для качественной передачи голоса используется частота квантования амплитуды звуковых колебаний в 8000 Гц (дискретизация по времени с интервалом 125 мкс). Для представления амплитуды одного замера чаще всего используется 8 бит кода, что дает 256 градаций звукового сигнала (дискретизация по значениям).
В этом случае для передачи одного голосового канала необходима пропускная способность 64 Кбит/с:
8000 х 8 = 64 000 бит/ с или 64 Кбит/с.
Такой голосовой канал называют элементарным каналом цифровых телефонных сетей. Особенностью сетей с коммутацией каналов является то, что пропускная способность каждой линии связи должна быть равна целому числу элементарных каналов.
Составной канал
Свойства составного канала:
Отказ в соединении
Запросы на установление соединения не всегда завершаются успешно.
Преимущество коммутации каналов
Технология коммутации каналов ориентирована на минимизацию случайных событий в сети, то есть это технология. Во избежание всяких возможных неопределенностей значительная часть работы по организации информационного обмена выполняется заранее, еще до того, как начнется собственно передача данных. Сначала по заданному адресу проверяется доступность необходимых элементарных каналов на всем пути от отправителя до адресата. Но в случае с пульсирующим трафиком, данный подход является неэффективным, так как до 80% времени канал может простаивать.
Коммутация пакетов
Наличие адреса в каждом пакете является одной из важнейших особенностей техники коммутации пакетов, так как каждый пакет может быть обработан коммутатором независимо от других пакетов, составляющих сетевой трафик. Помимо заголовка у пакета может иметься еще одно дополнительное поле, размещаемое в конце пакета и поэтому называемое концевиком. В концевике обычно помещается контрольная сумма, которая позволяет проверить, была ли искажена информация при передаче через сеть или нет.
Разбиение данных на пакеты
Разбиение данных на пакеты проходит в несколько этапов. Узел отправитель формирует цепочку передаваемых данных, которая разбивается на равные части. После чего происходит образование пакетов путем добавления заголовочной служебной информации. И последним этапом происходит сборка пакетов в исходное сообщение в узле назначения.
Передача данных по сети в виде пакетов
Как и в сетях с коммутацией каналов, в сетях с коммутацией пакетов для каждого из потоков вручную или автоматически определяется маршрут, фиксируемый в хранящихся на коммутаторах таблицах коммутации. Пакеты, попадая на коммутатор, обрабатываются и направляются по тому или иному маршруту
Неопределенность и асинхронность перемещения данных в сетях с коммутацией пакетов предъявляет особые требования к работе коммутаторов в таких сетях.
Главное отличие пакетных коммутаторов от коммутаторов в сетях с коммутацией каналов состоит в том, что они имеют внутреннюю буферную память для временного хранения пакетов. Коммутатору нужны буферы для согласования скоростей передачи данных в линиях связи, подключенных к его интерфейсам, а также для согласования скорости поступления пакетов со скоростью их коммутации.
Методы продвижения пакетов
Пакетный коммутатор может работать на основании одного из трех методов продвижения пакетов:
Дейтаграммная передача
Передача с установлением логического соединения
Процедура согласования двумя конечными узлами сети некоторых параметров процесса обмена пакетами называется установлением логического соединения. Параметры, о которых договариваются два взаимодействующих узла, называются параметрами логического соединения.
Виртуальный канал
Единственный заранее проложенный фиксированный маршрут, соединяющий конечные узлы в сети с коммутацией пакетов, называют виртуальным каналом (virtual circuit или virtual channel). Виртуальные каналы прокладываются для устойчивых информационных потоков. С целью выделения потока данных из общего трафика каждый пакет этого потока помечается специальным видом признака — меткой. Так же как в сетях с установлением логических соединений, прокладка виртуального канала начинается с отправки из узла-источника специального пакета — запроса на установление соединения.
Таблица коммутации в сетях, использующих виртуальные каналы, отличается от таблицы коммутации в дейтаграммных сетях. Она содержит записи только о проходящих через коммутатор виртуальных каналах, а не обо всех возможных адресах назначения, как это имеет место в сетях с дейтаграммным алгоритмом продвижения
Сравнение сетей с коммутацией каналов и пакетов
| Коммутация каналов | Коммутация пакетов |
| Необходимо предварительно устанавливать соединение | Отсутствует этап установления соединения (дейтаграммный способ) |
| Адрес требуется только на этапе установления соединения | Адрес и другая служебная информация передаются с каждым пакетом |
| Сеть может отказать абоненту в установлении соединения | Сеть всегда готова принять данные от абонента |
| Гарантированная пропускная способность (полоса пропускания) для взаимодействующих абонентов | Пропускная способность сети для абонентов неизвестна, задержки передачи носят случайный характер |
| Трафик реального времени передается без задержек | Ресурсы сети используются эффективно при передаче пульсирующего трафика |
| Высокая надежность передачи | Возможные потери данных из-за переполнения буферов |
| Нерациональное использование пропускной способности каналов, снижающее общую эффективность сети | Автоматическое динамическое распределение пропускной способности физического канала между абонентами |
Рекомендуем хостинг TIMEWEB
Рекомендуемые статьи по этой тематике
Дейтаграммная передача
Основные достоинства технологии Ethernet
1. Главным достоинством сетей Ethernet, благодаря которому они стали такими популярными, является их экономичность. Для построения сети достаточно иметь по одному сетевому адаптеру для каждого компьютера плюс один физический сегмент коаксиального кабеля нужной длины.
2. Кроме того, в сетях Ethernet реализованы достаточно простые алгоритмы доступа к среде, адресации и передачи данных. Простота логики работы сети ведет к упрощению и, соответственно, снижению стоимости сетевых адаптеров и их драйверов. По той же причине адаптеры сети Ethernet обладают высокой надежностью.
3. И, наконец, еще одним замечательным свойством сетей Ethernet является их хорошая расширяемость, то есть возможность подключения новых узлов.
Другие базовые сетевые технологии, такие как Token Ring и FDDI, хотя и обладают индивидуальными чертами, в то же время имеют много общего с Ethernet. В первую очередь, это применение регулярных фиксированных топологий («иерархическая звезда» и «кольцо»), а также разделяемых сред передачи данных. Существенные отличия одной технологии от другой связаны с особенностями используемого метода доступа к разделяемой среде. Так, отличия технологии Ethernet от технологии Token Ring во многом определяются спецификой заложенных в них методов разделения среды — случайного алгоритма доступа в Ethernet и метода доступа путем передачи маркера в Token Ring.
В сетях с коммутацией пакетов сегодня применяется два класса механизмов передачи пакетов:
ü дейтаграммная передача;
ü виртуальные каналы.
Примерами сетей, реализующих дейтаграммный механизм передачи, являются сети Ethernet, IP и IPX. С помощью виртуальных каналов передают данные сети X.25, frame relay и ATM. Сначала мы рассмотрим базовые принципы дейтаграммного подхода.
Дейтаграммный способ передачи данных основан на том, что все передаваемые пакеты обрабатываются независимо друг от друга, пакет за пакетом. Принадлежность пакета к определенному потоку между двумя конечными узлами и двумя приложениями, работающими на этих узлах, никак не учитывается.
Выбор следующего узла — например, коммутатора Ethernet или маршрутизатора IP/IPX — происходит только на основании адреса узла назначения, содержащегося в заголовке пакета. Решение о том, какому узлу передать пришедший пакет, принимается на основе таблицы, содержащей набор адресов назначения и адресную информацию, однозначно определяющую следующий (транзитный или конечный) узел. Такие таблицы имеют разные названия — например, для сетей Ethernet они обычно называются таблицей продвижения (forwarding table), а для сетевых протоколов, таких как IP и IPX, — таблицами маршрутизации (routing table). Далее для простоты будем пользоваться термином «таблица маршрутизации» в качестве обобщенного названия такого рода таблиц, используемых для дейтаграммной передачи на основании только адреса назначения конечного узла.
В таблице маршрутизации для одного и того же адреса назначения может содержаться несколько записей, указывающих, соответственно, на различные адреса следующего маршрутизатора. Такой подход используется для повышения производительности и надежности сети. В примере на рис. 7.4 пакеты, поступающие в маршрутизатор R1 для узла назначения с адресом N2, А2, в целях баланса нагрузки распределяются между двумя следующими маршрутизаторами — R2 и R3, что снижает нагрузку на каждый из них, а значит, уменьшает очереди и ускоряет доставку. Некоторая «размытость» путей следования пакетов с одним и тем же адресом назначения через сеть является прямым следствием принципа независимой обработки каждого пакета, присущего дейтаграммным протоколам. Пакеты, следующие по одному и тому же адресу назначения, могут добираться до него разными путями и вследствие изменения состояния сети, например отказа промежуточных маршрутизаторов.

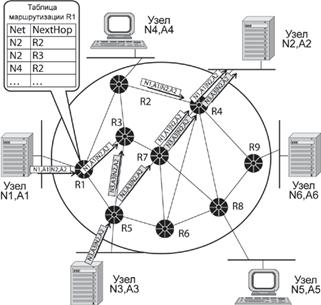

Рис. 7.4. Дейтаграммный принцип передачи пакетов.
Такая особенность дейтаграммного механизма как размытость путей следования трафика через сеть также в некоторых случаях является недостатком. Например, если пакетам определенной сессии между двумя конечными узлами сети необходимо обеспечить заданное качество обслуживания. Современные методы поддержки QoS работают эффективней, когда трафик, которому нужно обеспечить гарантии обслуживания, всегда проходит через одни и те же промежуточные узлы.
