Регулировка фар — важная процедура, от которой напрямую зависит комфорт и безопасность поездок на автомобиле.
Регулировка фар — важная процедура, от которой напрямую зависит комфорт и безопасность поездок на автомобиле.
Заводы-изготовители выпускают автомобили с отрегулированной заводской оптикой, однако по прошествии определенного времени она обязательно требует корректировки или регулировки. Вопрос о том, как отрегулировать фары, также встает после любой аварийной ситуации, ремонта кузова, связанного с заменой кузовных деталей переднего оперения автомобиля, а также после замены пружин и стоек подвески.
Регулировка фар необходима для правильного направления светового потока на полотно проезжей части и края обочины. От правильной регулировки зависит не только комфортность при движении, но и, что самое главное, безопасность в сложных погодных условиях, в сумерках и в темное время суток.
Как отрегулировать фары? Можно сделать это самостоятельно, а можно доверить эту операцию мастерам в автосервисе. Благо, все необходимое оборудование у них есть
В процессе эксплуатации автомобиля настройки фар головного света изменяются незначительно и требуют, в основном, лишь небольшой корректировки. Регулировку фар можно выполнить как самостоятельно, так и на специализированных автосервисах, оснащенных необходимым современным оборудованием.
Как отрегулировать фары своими руками
Саму регулировку на современных автомобилях можно выполнять без разборки головной оптики — с помощью регулировочных винтов (пластиковых ручек) в тыльной стороне фар. С их помощью можно поднять или опустить фары по вертикали (вверх-вниз), а также повернуть световой пучок к центру или отвести к его краю по горизонтали (вправо-влево).
В зависимости от конструкции, для регулировки своими руками может также понадобиться крестовая отвертка (длинная или короткая), а на некоторых моделях — шестигранник либо торцевой или накидной ключ.
Порядок самостоятельной регулировки
Порядок регулировки фар для всех автомобилей одинаков: неважно, регулируете ли вы фары ВАЗ 2107 или Renault Logan. Чтобы отрегулировать фары своими руками, необходима ровная площадка на улице или в гараже и какая-либо поверхность (стена дома, гаража, сплошной забор и т.п.), на которой можно разметить импровизированный тарировочный экран.

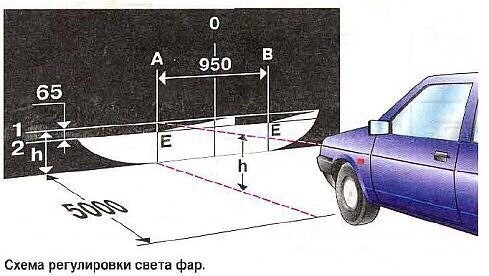

Автомобиль устанавливается на расстоянии 5 метров от стены. На стену наносится разметка экрана. Сначала отмечается центр — линия 0, которая должна совпадать с продольной осью автомобиля.
Затем замеряется расстояние между центрами фар и переносится на экран в виде двух вертикальных линий – Л (центр левой фары) и П (центр правой фары).
Далее необходимо замерить высоту центров фар от земли или пола, и на этой высоте провести на экране горизонтальную линию H. При этом могут наблюдаться отличия в высоте центра левой и правой фар.
На автомобилях с электро- или гидрокорректором регулятор необходимо установить в положение «0», в противном случае корректор вернет прежние регулировки автоматически.
После этого надо включить ближний свет фар. Для каждой фары регулировку лучше проводить отдельно, корректируя положение ее светового пятна, закрыв при этом вторую фару любым подручным материалом, не пропускающим свет, или сняв с нее питание.
Световой пучок противотуманных фар регулируется только по высоте
Фары можно считать отрегулированными, когда верхние края левых частей их световых пятен совпадут с горизонтальной линией H (высоты центра фар от дороги), а вертикальные линии Л и П (центры фар) пройдут через точки пересечения наклонных и горизонтальных участков световых пятен
Правильная регулировка фар (по правилам и по нашему…)
Правильная регулировка фар имеет большое значение
Регулировка фар предназначена для правильного рассеивания света фар. Чтобы свет не слепил водителей встречного транспорта и правильно освещал дорогу.
Обычно регулировка фар в процессе эксплуатации подвергается изменению незначительно. Однако при большой загрузке автомобиля фары необходимо регулировать, иначе при дальнем свете они будут «освещать деревья», а при ближнем—ослеплять встречных водителей.
Для самостоятельной регулировки фар :
Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом). Вам потребуется крестообразная или шестигранная отвертка.
1. Предварительно проверьте и при необходимости доведите до нормы давления воздуха в шинах.
2. Установите автомобиль перпендикулярно стене (например, в гараже) на расстоянии 3м. Разметьте на стене экран, как показано на рисунке. Продольная плоскость симметрии автомобиля должна проходить по лини 0 на экране. Покачайте автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на вашем автомобиле высоту центров фар от пола. Это будет расстояние h на экране. (высота центра левой и правой фар может отличатся)
4. Установите регулятор электрокорректора света фар на панели приборов в положение «0».
5. Включите ближний свет.
6. Направление светового пятна рекомендуется регулировать для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Откройте капот и, вращая регулировочные винты, отрегулируйте положение на экране светового пятна для каждой фары по отдельности, по горизонтали и вертикали, если расположение световыхх пятен не соответствует рисунку.
8. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки E1 и E2 пересечения горизонтальных и наклонных участков световых пятен.
Если на автомобиле установлены противотуманные фары, то направление их пучка света необходимо отрегулировать только по высоте. Вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились на линии 4 или чуть ниже ее.
В зависимости от высоты h, вертикальный наклон светотеневой границы фары должен оставаться в следующих пределах:
h 1,0 от 1,5% до 3,5%
* 1,0% — угол наклона в один процент. (Обычно указывается на самой фаре или рядом на кузове)
Он значит, что светотеневая граница при удалении от автомобиля на 1 метр должна опускаться на 1 см.
Например, если высота центра фар автомобиля 0,8 м, то при угле наклона в 1,0% светотеневая граница на расстоянии 80 метров будет «касаться» дороги. При той же высоте (0,8 м) и угле наклона в 1,5% светотеневая граница будет «касаться» дороги на расстоянии 53 метра.
А ТЕПЕРЬ ПО НАШЕМУ:
Ставим машину на ровную дорогу, кладём большую палку (или еще что) на расстоянии 20-25 метров от машины спереди на дорогу, ставим одного человека закрывать спиной одну фару (или вынимаем один из предохранителей, чтоб одна только фара светила), включаем ближний свет, подводим винтом границу освещенности открытой фары к этой палке. Аналогично с другой стороной. Регулирование по направлению вообще не особо важно, хотя нужно добиться чтобы фары светили ровно вперед при включении дальнего света (при включении ближнего получается немного вправо).
И всего делов.
Да, забыл, делать это нужно в «темное время суток» (но не в «условиях недостаточной видимости» 😉 Проверено — такой способ на 100% дает верные результаты при проверке на стенде. Даже удивляются, где это так точно все настроили…
И напоследок для Р12 : фары корректором на Р12 регулируются только по высоте, влево-вправо не регулируются.
Как самостоятельно настроить фары?
Этот ещё один вопрос, который довольно часто мне задается, поэтому решил его подробно осветить.
В первую очередь ищем близкую в идеальной горизонтальную поверхность, где нет уклонов, кочек и даже камушков и, естественно, перпендикулярную ей стену, на которой можно рисовать или клеить малярный скотч.
Затем вытираем фары начисто и встаем в упор к стене. Если боитесь прижиматься очень близко, то 15 см можно не доехать. Ничего страшного)
Открываем капот и смотрим на фары. Где-то рядом с фарой или на фаре будет вот такой значок.
Это процент падения луча.
Чаще всего встречается цифра 1% ровно. Это означает, что за 1 метр луч света снижается по высоте на 1 см.
Дальше курсивом пойдёт матчасть для технарей. Гуманитарии курсив пропускают.
Путём простой математики можно выяснить, на каком расстоянии в метрах (S) от автомобиля луч ближнего «упирается» в землю, если фокальный центр линзы или рефлектора находится на высоте (Н) 65 см от земли
Вычисляется это по формуле S=(H/(n/100))/100, где n-процент падения луча.
Получаем, что S=(65/(1/100))/100=65 метров. Именно на таком расстоянии от машины луч света «упрется» в землю.
Аналогично для 1.1%:
S=(65/(1,1/100))/100=59.09 метров
И для 1.2%:
S=(65/(1,2/100))/100=54.1 метров
Отмечаем на стене вертикальную/горизонтальную оси и галочки по лучу, стоя в упор к стене.
Измеряем расстояние между галочками. Допустим, это 1200 мм.
Рисуем с шагом в 2 см такие же галочки ниже тех, что мы уже нарисовали.
Далее отъезжаем от стены на 2 метра. Галочки от фар должны переместиться из положения 1 в положение 2 (упасть на 2 см)
Если галочки от фар не попадают в положение 2, то регулировочными винтами фар добиваемся попадания луча именно в наши отметки.
После настройки садимся в машину и едем ещё на 2 метра назад.
Таким образом, мы уже в 4 метрах от стены, значит галочки должны упасть ещё на 2 см вниз, то есть из положения 2 в положение 3.
Если галочки не попали, снова регулируем фары так, чтоб было совпадение.
И так делаем до 10.
После проделанного, Вы получаете настроенные фары 🙂
-Качество поверхности, на которой стоит машина (рекомендую парковки крупных ТЦ)
-Точность движения задним ходом
-Точность замеров
Обычно ближний и дальний регулируются одновременно. То есть, настраиваем ближний, а дальний задастся за счет геометрии рефлектора. Я, честно говоря, ещё не встречал машин с отдельной настройкой дальнего света.
На счет того, как должны располагаться пятна дальнего света относительно галок в случае, если дальний представлен отдельной секцией.
Что касается так называемого «сведЕния» галочек. Это не делается НИКОГДА И НИГДЕ. Галочки должны быть разведены на расстояние, равное в данном случае 1200 мм (в вашем случае расстояние между фарами может быть другое. Но в любом случае это расстояние есть КОНСТАНТА!
Теперь способ для гуманитариев:
1. Встаем в 65 метрах от встречной машины.
2. Опускаем фары до тех пор, пока не перестанете её слепить.
Способ для танкистов:
1. Берем машину, едем ко мне, я настрою.
Я настраиваю фары именно так.
Однажды, я решил проверить на сколько этот способ действенный. Я поехал в СЦ для настройки фар, предварительно настроив их вышеуказанным методом. Настройщик сказал так: чего ты от меня хочешь? Фары настроены, тут делать ничего не надо.
Все перечисленное правильно работает только при условии, что у Вас нормальные лампы, которые правильно установлены в цоколь. Гей-ксенон/петух-диоды, настроенные таким или любым другим способом всё равно будут слепить.
Комментарии 72
А 0 как определить?
«Гей-ксенон/петух-диоды» улыбнуло. Не знал, что так можно настроить фары. Утащил себе в закладки.
Если в машине стоит корректор фар, из какого положения начинать регулировку?
Если корректор автоматический: пустая машина, без водителя, пустой багажник, почти пустой бак. Это будет условный ноль.
Если корректор ручной, то тоже самое + корректор в ноль на крутилке.
Высота от земли до центра лампы ближнего света 65 см, 1% падения на метр расстояния до стены, от 65см! На 10 метрах будет равен 10% то есть =6,5 см падения от центра лампы ближнего света.
Метод танкиста очень понравился)))
Спасибо! Очень четко и грамотно все разложил!
блин, я наконец-то знаю что это за проценты. у кого ни спроси — разводят руками))
а знаешь как бесило это незнание? это ж теперь при настройке фар не надо лазить в сервис мануал каждый раз. это ж сродни изобретению телеграфа)))
Визуально при удалении все равно галочки сводятся к центру почти в одну. Или так кажется просто из-за большого расстояния (там, где свет уже полностью упал на землю).
Львиная доля сервисов делает это за 300 рублей. Не обязательно ко мне ехать 😄
S=(H/(n/100))/100
Да, крутая формула… :))
Нет, всё правильно, но, всё-таки, всего то S = H/n. Особенно для гуманитариев.
Вообще по описанию все правильно. Тем более подтвердил прибор. Возможно, машина спереди ехала в небольшой подъем. Просто где-нибудь остановись и глянь, где на дороге заканчивается свет от ближнего. Где-то в 60 метрах должен упасть +-.
На границе света и тьмы: как правильно отрегулировать фары самому
Задумайтесь, когда вы последний раз регулировали свет фар на своем автомобиле? Уверен, большинство из вас скажет, что никогда. А между тем регулировка фар не меньше влияет на безопасность дорожного движения, нежели исправные тормоза или рулевое управление. Расскажем, когда регулировка фар обязательна и как её сделать самому, не используя сложное оборудование
Те, кто много ездит в темное время суток, а зимой таких большинство, наверняка обратили внимание, что при разъезде с одним встречным автомобилем у вас не возникает какого-либо дискомфорта, а при встрече с другим приходится чуть ли не закрывать глаза от ослепительного света. Обычно такое встречается на трассе, когда водители забывают переключиться с дальнего света на ближний. (Напомним, что ПДД настаивают на том, что делать это нужно не менее чем за 150 м до встречного автомобиля или ранее, если водитель встречного транспортного средства попросит вас сделать это периодическим переключением света фар.)
Однако в большинстве случаев, особенно в городе, дальний свет здесь ни при чем. Виной белых кругов перед глазами становится неправильно отрегулированный ближний свет. Фара, вместо того чтобы освещать дорогу, начинает светить вверх, тем самым ослепляя встречных водителей. Но как такое может случиться, спросите вы, ведь с завода все автомобили выходят с отрегулированными фарами? И здесь мы переходим к первому пункту нашей статьи.
Причины нарушения регулировки света фар
На самом деле причин может быть масса. Первая – это простая замена лампочки. Лампы, как известно, от случая к случаю перегорают, и их приходится заменять. Меняются они, как правило, на подходящую по типу, но при этом другого производителя. Не думаем, что кому-то взбредет в голову искать в магазине точно такую же. Исключение составляют эксклюзивные лампочки, которые продаются парно. Когда одна фара светит белым светом, а вторая желтым, не очень красиво, согласны. Впрочем, и из-за этого вы вряд ли будете ездить впотьмах с одной фарой, особенно если лампа перегорит где-то на трассе, а вам еще пилить и пилить не одни сутки в другой город. Конечно же, купите первую попавшуюся. Вот тут как раз и может возникнуть необходимость регулировки фары.
Дело в том, что как бы ни были стандартизированы лампы, в зависимости от производителя, расположение спирали в них может быть смещено, особенно если речь идет о недорогих лампах или и вовсе о контрафакте. В связи с этим смещается и весь световой пучок, и фара либо начинает светить вверх и слепить, либо бить перед бампером. Так что, если вы поменяли лампочку в фаре, обязательно проверьте регулировку света. Случается и так, что из-за неудобства замены многие вставляют лампочки неправильно, то есть с перекосом, а это тоже ведет к тому, что фара начинает светить совсем не туда, куда должна.
Не секрет и то, что автомобили попадают в аварии. При повреждениях передней части автомобиля обычно требуется ремонт с демонтажом оптики. Но как бы хорошо ни был выполнен ремонт, фара приладится уже не на то место, на которое она была установлена на заводе и там же отрегулирована. Однозначно встанет она пусть и с небольшими, но смещениями. Да и сама фара, скорее всего, будет новой. Так что регулировка ей однозначно потребуется.
Меняют фары и по причине их поломки. Они, после долгой эксплуатации, тоже могут выходить из строя. Мутнеет стекло, тускнеет отражатель, да и попросту от температуры может рассохнуться пластик, удерживающий отражатель или линзу в корпусе, или же и вовсе отвалиться часть ее крепления к кузову. В этом случае фара меняется на новую, и ей так же обязательно требуется регулировка.
И еще фары могут украсть. Целых машин без головной оптики у нас на дорогах встречается немало. Просто вставить на место прежних новые недостаточно, необходима регулировка.
Так что причин для регулировки может быть много. Но зачастую владельцы останавливаются на том, что фара начинает светить. Как говорится, горит и ладно. А ведь на самом деле отрегулировать свет фар не так уж сложно.
Как правильно отрегулировать фары самому
Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.
По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно. Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке. Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека. У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.
Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса. Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары. На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.
А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно. Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх. Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо. Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.
Для более же точной и профессиональной регулировки фар можно обратиться на сервис. Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется. К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.
По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.
Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.
Регулируем свет фар своими руками
Отрегулировать фары самостоятельно по силам практически любому водителю. Главное – выбрать один из проверенных вариантов настройки и точно соблюдать все рекомендации по проведению работы. Также важно разобраться с особенностями светового оборудования, чтобы понимать, какой винт нужно вращать и в какую сторону.
Как должны светить фары ближнего света
Есть требования по силе света для световых приборов, но изучать показатели нет смысла, так как измерить их без специального оборудования нельзя. Поэтому стоит разобраться с особенностями ближнего света, чтобы понимать, каким он должен быть в нормальных условиях. Особенности показаны на схеме, по ней можно понять, что световой поток распределяется неравномерно, это происходит за счет разной формы рассеивателей.
Исходя из графического изображения можно сделать несколько выводов:
В современных автомобилях часто устанавливают автоматический корректор фар, который опускает или подымает свет, в зависимости от того как машина нагружена. В моделях с ручным корректором это надо делать самостоятельно.
Где находятся регулировочные винты света фар
Еще до начала работы необходимо четко знать, где находятся регулировочные винты. Они есть на всех типах фар, но месторасположение может различаться, как и конструкция. Тут важно помнить следующее:
В некоторых моделях авто регулировка осуществляется через специальные отверстия в передней облицовке. В этом случае главное – подобрать отвертку или другой ключ подходящей длины.
Для чего нужна регулировка
Эту работу следует выполнять не при возникновении проблем, а не реже одного раза в год или сразу после того, как было замечено нарушение света. Периодически регулировать фары нужно по нескольким причинам:
Без правильно настроенного света фар пройти техосмотр также не получится. Лучше заранее убедиться, что со светом все в порядке.
Настройка
Если нет возможности настроить систему в автосервисе, это можно сделать самостоятельно. Для этого потребуется ровная площадка со стенкой или сплошным забором напротив нее. Это обязательное условие при любом варианте регулировки.
Ближний свет
В этом случае проще использовании универсальный способ, который почти одинаков для всех авто. Различаться может только расстояние от стены до машины, чаще всего оно составляет 7,5 метров, но некоторые модели ставятся в 5 метрах, данный момент лучше уточнить отдельно, чтобы правильно настраивать свет. Далее надо подготовить разметку.
Далее можно приступать к настройке. Важно, чтобы в машине было залито как минимум полбака бензина, а на водительском сиденье сидел человек или лежал груз, по весу примерно равный водителю. Отрегулировать фары возле стены проще всего так:
Второй способ во многом похож на первый, но в этом случае потребуется расположить машину на расстоянии 10 метров от стены. Горизонтальная линия в этом случае чертится на 12 см ниже центра. Некоторые утверждают, что увеличение расстояния обеспечивает большую точность настройки, поэтому если хватает места, можно попробовать этот вариант.
Перед настройкой света не забывайте выставить нулевое положение корректора фар.
Видео: Наглядный пример настройки головного света.
Дальний свет
У фар дальнего света нет четких линий, они распределяют свет равномерно, поэтому настройка будет на порядок проще. Процесс подготовки практически такой же, как с ближним светом, основным ориентиром будет горизонтальная линия на 5 см ниже центра фар и вертикальные линии напротив лампочек.
В этом случае нужно настраивать свет так, чтобы центр пучка приходился на пересечение вертикальной и горизонтальной линии соответствующей фары. Тут точность не настолько важна, так как дальнее освещение используется только тогда, когда встречного транспорта нет. Если ближний и дальний свет совмещены в одной лампочке, то регулировки одного варианта хватает для того, чтобы фара работала как нужно.
Если регулировочные винты не обеспечивают нормальную настройку, стоит ослабить крепление фары и подрегулировать ее положение. Зачастую проблемы со светом обусловлены неправильной установкой.
В ролике выставляют дальний свет на Хундай туксон.
Противотуманки
В этом случае нет винтов для регулировки и менять положение светового потока можно только в вертикальной плоскости. Перед тем как начать работу, следует ослабить крепления противотуманных фар. Зачастую они окисляются, поэтому желательно заранее обработать их проникающей смазкой.
На стене проводится линия, ее высота должна быть на 10 см ниже расположения противотуманок. После этого машину нужно отогнать на 7,6 метра, выставить напротив разметки и включить фары. В этом случае верхняя граница светового потока должна совпадать с линией, только такое положение обеспечит нормальную видимость в туман.
Меры безопасности
Чтобы при проведении работ не нанести вреда здоровью и не сломать фары, нужно помнить несколько простых советов:
В завершении еще один метод регулировки.
Отрегулировать свет фар несложно, если есть ровная площадка со стеной напротив нее. Главное – правильно нанести разметку, от этого зависит точность регулировки. Если после проведения работы встречные водители мигают, значит свет бьет слишком высоко и его нужно опустить.
