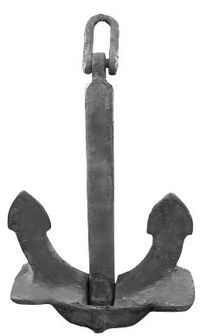

Якорь Холла
Изобретен в 1885 году англичанином Холлом, управляющим фирмы «Уильям Джессон и сыновья» в Шеффилде, бывшим капитаном. В 1890 году на Портсмутском рейде Британское Адмиралтейство испытывало пятнадцать различных якорей равного веса при одинаковых условиях и якорь Холла занял первое место по быстроте забирания грунта, но по величине держащей силы он уступал якорю Инглефильда. После того как изобретатель удалил из конструкции шток, сделав якорь втяжным, его конструкция получила широчайшее распространение. Изначально якорь втяжным не был.
Конструкция
Якорь с плоскими лапами, поворачивающимися на оси. Основных деталей всего две: веретено и коробка с лапами. Ранние варианты имели еще и шток в виде пластины у рыма. Веретено снизу имеет выступы, образующие ось, или, как вариант, через отверстие в веретене вставлен поперечный штифт. При сборке веретено продевается сквозь коробку, затем в коробку вставляются два болта, запирающие веретено. Коробка качается на выступах (поперечной оси) веретена. Угол отклонения лап в 45° ограничен пазом в коробке. Все движущиеся части имеют большие зазоры и, как и запорные болты, доступны к осмотру без разборки якоря. К тонкому четырёхгранному концу веретена при помощи болта присоединяется скоба якоря.
Приливы на лапах и коробке служат для того, чтобы заставить их повернуться и углубиться в грунт. Для увеличения держащей силы лап приливы их снабжены лопатообразными утолщениями.
Стандартные якоря Холла изготавливают с литой коробкой. По разным источникам, вес якорей бывает от, примерно, сотни килограммов до немногим менее 10 тонн. Угол отклонения лап от оси веретена 45 градусов. Для якорей малого веса (катерных, лодочных) конструкция неэффективна.
Принцип действия
Якорь действует следующим образом: упав на дно, он ложится плашмя; когда якорная цепь протянет его, нижний прилив лап цепляется за грунт, заставляя лапы повернуться и забрать грунт лопатками. Чтобы якорь надёжно сработал, его необходимо отдавать с ходу.
На каком рисунке изображен якорь холла
ГОСТ 761-74
(СТ СЭВ 1843-79)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Конструкция и основные размеры
Hall-Anchor.
Construction and dimensions
Дата введения 1976-01-01*
* Установлена Постановлением Государственного комитета стандартов Совета Министров СССР от 31 января 1974 г. N 327
Г.И.Владинец, канд. техн. наук (руководитель темы); В.А.Беспалов
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 31 января 1974 г. N 327
3. Стандарт содержит все требования СТ СЭВ 1843-79
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
6. Ограничение срока действия снято Постановлением Госстандарта от 10.05.88 N 1281
7. ПЕРЕИЗДАНИЕ (октябрь 1997 г.) с Изменениями N 1, 2, 3, 4, 5, 6, утвержденными в мае 1978 г., марте 1980 г., июле 1982 г., марте 1984 г., мае 1988 г., марте 1990 г. (ИУС 6-78, 5-80, 11-82, 7-84, 8-88, 6-90)
ВНЕСЕНА поправка, опубликованная в ИУС N 1, 2005 год
Поправка внесена изготовителем базы данных
1. Настоящий стандарт распространяется на якоря Холла, применяемые на надводных кораблях, судах и плавучих средствах, изготовляемые для нужд народного хозяйства и экспорта.
(Измененная редакция, Изм. N 3, 5).
2. Якоря должны изготовляться двух исполнений:
3. Конструкция якорей должна соответствовать черт.1 и 2.
(Измененная редакция, Изм. N 2).
4. Основные размеры якорей должны соответствовать указанным в табл.1.
(Измененная редакция, Изм. N 3, 5).
Якорь Холла с веретеном прямоугольного сечения
* Размер для справок.
Якорь Холла с веретеном круглого сечения
* Размер для справок.
Якорь Холла
Якорь Холл – это классический безштоковый якорь. На грузовых судах он был наиболее распространенным якорем, пока не появились якоря повышенной держащей силы, такие как АС – 14, Pool, Meon, Bayer и другие.
Якорь Холла обладает держащей силой, равной примерно четырёхкратному весу якоря. Например, если якорь весит 3 тонны, то его держащая сила приблизительно равна 12 тоннам, на грунтах с хорошей держащей силой.
У якоря Холла, как и других безштоковых якорей, вес головы с лапами составляет около 60% от всего веса якоря. Это необходимо для того, чтобы обеспечивать наилучшую зарываемость лап в грунт. Лапы зарываются в грунт при повороте головы, под действием поворотного усилия, создаваемого упирающимися в грунт песочниками. Максимальный угол поворота головы с лапами составляет 45°.
Для того чтобы обеспечивалась максимальная держащая сила отданного якоря Холла, необходимо чтобы его веретено не поднималось над грунтом на угол более 4°, так как уже при угле в 5° происходит выворачивание лап из грунта. Выворачивание происходит из-за того, что возникает поворотный момент, вызванный неодинаковым сопротивлением грунта.
Если после выворачивания лап из грунта якорь Холла начинает ползти, то лапы снова грунт не заберут, так как у ползущего якоря веретено будет приподнято над грунтом на угол более 5°. В этом случае вытравливание якорь-цепи может оказаться не эффективным. Необходимо выбрать якорь и снова его отдать.
Сравнительно лёгкое выворачивание лап из грунта является главным недостатком якоря Холла.
Составными частями якоря Холла являются: 1 – веретено квадратного сечения, которое сужается по направлению к якорной скобе; 2 – голова со сквозным отверстием для штыря, отлитая вместе с лапами; 3 – лапы; 4 – песочники; 5 – штырь на котором держится и поворачивается голова; 6 – два стальных болта, удерживающие веретено в голове.
Якорь Холла
Якорь Холла (англ. Hall anchor ) — один из распространённых типов якорей с качающимися лапами. В настоящее время он вытесняется более совершенными конструкциями, однако сам его принцип до сих пор остаётся основополагающим.
Содержание
Изобретение
Изобретен в 1885 году англичанином Холлом, управляющим фирмы «Уильям Джессон и сыновья» в Шеффилде, бывшим капитаном. В 1890 году на Портсмутском рейде Британское Адмиралтейство испытывало пятнадцать различных якорей равного веса при одинаковых условиях и якорь Холла занял первое место по быстроте забирания грунта, но по величине держащей силы он уступал якорю Инглефильда. После того как изобретатель удалил из конструкции шток, сделав якорь «втяжным», его конструкция получила широчайшее распространение. Изначально якорь втяжным не был.
Конструкция
Якорь с плоскими лапами, поворачивающимися на оси. Основных деталей всего две: веретено и коробка с лапами. Веретено снизу имеет выступы, образующие ось. При сборке веретено продевается сквозь коробку, затем в коробку вставляются два болта, запирающие веретено. Коробка качается на выступах (поперечной оси) веретена. Угол отклонения лап ограничен пазом в коробке. К тонкому четырёхгранному концу веретена при помощи болта присоединяется скоба якоря.
Приливы на лапах и коробке служат для того, чтобы заставить их повернуться и углубиться в грунт. Для увеличения держащей силы лап приливы их снабжены лопатообразными утолщениями.
Стандартные якоря Холла изготавливают литыми из чугуна, массой 100-8000 кг. Угол максимального отклонения лап от оси веретена составляет 45 градусов. Для малых якорей (катерных, лодочных) конструкция неэффективна.
Принцип
Действие якоря происходит следующим образом: упав на грунт, якорь ложится плашмя; когда якорная цепь потянет его по дну, нижний прилив лап входит в грунт, заставляя лапы повернуться книзу и забрать. Чтобы якорь надёжно забрал, необходимо его отдавать с ходу.
Технология
В своё время якорь произвел технологическую революцию, так как его конструкция позволяет заменить дорогую поковку из качественного сортового железа более простым, технологичным и доступным чугунным литьём. Приспособленность конструкции к массовому производству тоже сильно способствовала его успеху.
Недостатки
Кроме достоинств, якорь обладает и недостатками, которые выявились со временем:
В настоящее время
Хотя устройство холловского якоря (кованое веретено с выступами, продетое в литую коробку с лапами) остаётся классическим, сама конструкция за более чем сто лет сильно устарела. Мнение об этом якоре, как об идеальном, в настоящее время подвергается серьёзным сомнениям. Якорь, будучи одним из первых в своем роде, вскоре после своего создания породил множество новых конструкций с большей держащей силой, более надёжных на разных грунтах, несравнимо более удобных для втягивания в клюз. В новых конструкциях существенно изменялись форма лап и приливов на коробке, размеры и форма веретена, изменялся способ фиксации веретена в коробке, простая ось иногда заменялась шаровым шарниром. Иногда коробку стали выполнять сварной из стального листа. Всё это позволило достичь лучших результатов при сопоставимых или даже меньших затратах материалов и труда. Поэтому использование классического холловского якоря на новейших судах сомнительно. Во многих европейских странах и США якорь Холла уже не является стандартным (если вообще был таковым) и представляет только исторический интерес.
Якорь Холла (якорь с качающимися лапами, изобретен в 1885 г. англичанином Холлом)…
Как выбрать якорь для катера
Некоторые судовладельцы, положа руку на сердце, используют 10-12 кг кирпичей. В штиль, и даже при небольшом ветре, такая беспечность допустима. Но при сильном ветре эта халатность может обрести серьезные последствия. И это не только нарушение умиротворения, но даже деформация и затопление плавсредства, угроза жизни людей находящихся на борту.
Какие же характеристики нужно учитывать при выборе якоря?
Чем выше удерживающая сила, тем менее громоздкий якорь придётся с собой таскать. Достаточно усредненный показатель для большинства типов якорей:
на каждые 100 кг водоизмещения 1 килограмм веса якоря
. Вообще, у любого продавца должны быть списки, в которых наглядно приведены расчётные данные по тому или иному виду якорей.
– Поверхность дна.
Из всех видов якорей только
Адмиралтейскому якорю неважна поверхность
: он может удерживаться на любом типе дна. Остальные могут работать более качественно на одном из грунтов, и вообще не работать на другом.
Виды якорей
Достаточно распространенный тип якорей, который используется как в качестве станового якоря (на небольших плавательных средствах), так и в качестве дополнительного. Более всего целесообразно пользоваться кошкой в водоёмах с песчаным дном или на закоряженных участках. Лапы крепко фиксируют якорь, зацепляя за древесину, но это может стать и минусом: при слишком плотном зацепе придётся «подарить» якорь-кошку коряге. Некоторые судовладельцы, при изготовлении самодельных якорей этого типа, учитывают фактор критической нагрузки на металл (зачастую, чугун), которая требуется для разгибания кошки. Таким образом, “дав по газам”, удаётся сохранить якорь, хоть тот и поддаётся деформации. Кошки не подходят для илистого или каменистого дна.
Отличается высокой удерживающей силой на илистых участках дна. Две широкие, продолговатые и острые лапы, расположенные на близком расстоянии друг от друга, способны вонзаться в мягкие участки дна и создавать качественно высокую фиксацию катера. Якорь имеет несколько угловатую форму, не складывается и обладает большим весом, что делает его нерентабельным для плавсредств с небольшим водоизмещением.
Напоминает, по модификации, якорь Данфорта, но отличается более высоким сцеплением с дном, которое обеспечивают штоки. Оно (сцепление) остаётся высоким даже при развороте катера на 360″, что особенно актуально в сильный шторм. Это же качество можно добавить к списку минусов, т.к. бывает очень проблематично извлечь якорь из дна. Хорошо подходит для илистых и мелко каменистых участков дна.
Схожая, с двумя вышеприведёнными, модель якоря. Якорь Холла действует так: коснувшись дна, он ложится плашмя, когда якорная цепь протянет его, нижний прилив лап цепляется за грунт, заставляя лапы повернуться и забрать грунт лопатками. Чтобы якорь надёжно сработал, его необходимо отдавать с ходу. Удерживающая сила напрямую зависит от грунта. Из рыхлого и неоднородного дна такой якорь попросту вырвет. Не подходит для водоёмов с мягкими и илистыми поверхностями.
5. Адмиралтейский якорь
Адмиралтейский якорь всё больше перемещается в музеи, и всё меньше его можно встретить на любом судне, будь то лодка, катер или же яхта. Адмиралтейский якорь сильно уступает по силе якорям, в которых используются две лапы для фиксации. Тем не менее, и у него есть свои, хоть и небольшие, преимущества. Например, практичность. Адмиралтейский якорь подходит для водоёмов с любым типом дна. Одинаково крепко удерживает катер, и на илистом грунте, и на каменистом, и на увитом водорослями дне.
Обладает высокой удерживающей силой (до 25-30 кг на килограмм веса якоря). Благодаря широкой и острой лапе, он не только крепко цепляется, но при выскакивании способен быстро зацепляться за другие участки дна. Хорошая модель, но достаточно проблематично найти якорь-кобру небольшого размера. Хорошо показывает себя на мелко каменистом и песчаном дне.
Конструкция схожа с якорем «кобра», но, в отличие от последнего, не является монолитной. Состоит из двух независимых частей, которые скреплены таким образом, что «плуг» качественно удерживается в грунте даже при развороте плавсредства до 180″.
Улучшение фиксации, практические советы.
Цепь с крупными звеньями, соединяющая якорь и трос, способна увеличить удерживающую силу якоря. Происходит это благодаря пригибанию веретена: цепь пригибает его максимально близко к дну (вырвать якорь, при таком положении, становится сложнее). Необходимо, чтобы длина троса превышала в семь-десять раз расстояние до дна. В таком случае, удерживающая сила будет увеличена полноценно.
Предусмотрительным шагом будет сделать поплавок из пенопласта, который крепится почти на краю каната, в метре от узла. Отвязавшийся или вырванный – найти его будет гораздо легче.
Наиболее выгодна точка, которая находится максимально низко по форштевню. Чем выше крепление, тем больше рычаг и, соответственно, тем меньшее усилие требуется для того, чтобы перевернуть плавсредство или подтопить нос. В шторм такое вполне может произойти.
4) Количество якорей
Хотя бы два. Помимо станового должен быть, пусть небольшой, верп (вспомогательный якорь). Это самый минимум, который должен находиться на борту. Неплохо добавить в список штормовой якорь или якорь-парашют (который почти невесом), но многие судовладельцы очень ревностно относятся к «лишним» предметам на борту.
5) Как сохранить якорь
Поверхность дна бывает засорена корягами и затопленными деревьями, заброшенными ловушками для крабов и прочим мусором, вероятность остаться без якоря очень велика. Поэтому отдавать якорь, не привязав к тренду (место соединения рогов с веретеном) буйрепа с буйком, не следует. Лучше всего иметь буек (он называется томбуй) с буйрепом длиной 10 — 25 м (зависит от глубины, на которой вы встаете на якорь) постоянно в снабжении судна. В крайнем случае вместо буйка можно использовать любой плавучий предмет: деревянную чурку, кусок пенопласта и т. п. Если якорь застрял и поднять его за якорный канат без риска обрыва невозможно, достаточно потянуть за буйреп, и якорь освободится. Хорошо закрепить на тренде постоянную скобу или сделать отверстие для буйрепа.
И еще один способ спасти якорь без томбуя изображен на рисунке ниже.
Разборной якорь
Более разумным решением будет изготовить разборной якорь, который будет легко транспортировать и тем самым Вы обезопасите себя от возможного прокола баллона на транспортном средстве.
Посмотрите еще здесь!
Тюнинг лодки своими руками — варианты модификаций, направления тюнинга и усовершенствования серийных ПВХ лодок (130 фото и видео)
Снасти для рыбалки своими руками: изготовление оснастки, уловистые модели и практические советы мастеров (105 фото и видео)
Рецепты прикормок своими руками: простые и эффективные прикормки для рыбалки на разные виды рыб (125 фото и видео)
Изготавливается конструкция немного сложнее, но это того стоит. Нам нужны:
Начинаем изготовления якоря для лодки ПВХ своими руками:
Если же вес готовой конструкции будет мал, то можно залить в трубу расплавленного свинца.
«Плуги»
«Плуги», такие как эта «Дельта» хорошо оправдывают свое название
Как их сельскохозяйственные тезки, CQR, «Дельта» и «Кобра II» будут «пахать» и понемногу ползти под очень большой нагрузкой. Нагрузка, под которой они начинают ползти, зависит от модели. «Дельта» автора однажды очень сильно поползла в мягком иле — это произошло во время сильного шквалистого ветра.
Якоря типа «плуг» были досконально протестированы в якорном тесте Yachting Monthly в 2006 году. Этот тест поставил на первое место якоря «нового поколения», «Дельту» — в середину, CQR и якорь Брюса — в нижнюю часть рейтинга. Так почему же Брюс и CQR продолжают пользоваться такой популярностью? Причина проста: почти все тесты сравнивают 25-фунтовые (11кг) якоря, в то время как яхты, отправляющиеся в кругосветку или длительный круиз, обычно несут якоря 55-фунтов (25кг) или еще тяжелее.
Дело в том, что якорям, острие которых не утяжелено, как в якорях «нового поколения», требуется значительный общий вес якоря, чтобы хорошо забирать грунт при постановке. В CQR в острие лапы сосредоточено всего 12-16% от общего веса якоря. «Дельта» (и очень похожий на нее якорь «Кобра II») отличаются лучшим распределением нагрузки, около 28% в острие лапы, что позволяет им лучше забирать грунт — но, как и все остальные «плуги» эти якоря постепенно ползут при очень высоких нагрузках.
Мало «якорей-лап» держат так же хорошо, как оригинальный якорь Брюса
Подлинные якоря Брюса не производят уже многие годы. Якорь Брюса изготавливали из литой стали, очень прочного и надежного материала. В последние годы было выпущено огромное количество реплик якоря Брюса, по большей части из низкокачественной стали, хрупкой и ненадежной. Важное отличие подлинных якорей Брюса еще и в том, что углы соединения лапы якоря Брюса со веретеном в подлинных якорях точно выверены, а в репликах — зачастую нет.
Подлинные якоря Брюса хорошо забирают грунт, хорошо держат в мягких и средней мягкости грунтах. Также утверждают, что якорь Брюса способен работать и на каменистом грунте и скалах, но длинная рабочая кромка лапы якоря с трудом справляется с поверхностями, заросшими водорослями. Как и в случае с «плугами», тяжелые и большие якоря Брюса держат значительно лучше маленьких.
Правильное крепление и постановка якоря
Якорь должен надежно фиксировать лодку на поверхности воды, но одного я коря в этом не достаточно. Тут важно, что якорный трос был качественным и надежным, именно он соединяет якорь с лодкой. Тросы, которые сейчас есть в продаже, делают либо из натуральных материалов или из синтетики. Из преимуществ синтетических можно выделить то, что при одинаковым диаметре, такой трос превосходит натуральный по стойкости к истиранию, он более прочный и не подвержен воздействию окружающей среды, т.е. он не гниет очень долго. Прочность на разрыв якорного троса должна превышать массу якоря в 80 раз. Длина троса определяется в зависимости от глубины водоемов, в которых вы собираетесь рыбачить, все это подбирается экспериментальным путем. Только не берите длину в притык или совсем чуть чуть больше глубины. Нужно иметь достаточно большой запас по длине, т.к. чем дальше лодка от места касания якоря с дном, тем надежнее будет зацепление.
Лодка поставленная на якоря в растяжку
Если вы решили использовать цепь вместо троса на надувной лодке, то это не лучший выбор, т.к. это значительно увеличивает вес лодки, хотя цепь и более надежная.
