[Знание-сила!] Как развальцевать тормозную трубку

Во-первых, какие бывают виды разцвальцовок:

1) Одинарная воронка – в автомобилестроении не применяется. Развальцовывается просто конусом в одну операцию. Хотя в принципе, мне известны случаи, когда такую одинарную воронку прикручивали вместо двойной и вроде как даже при этом, после очень сильной затяжки, тормозная жидкость не вытекала. Сам так делал при отсутствии инструмента.

2) «Грибок». Считается одноразовым соединением (хотя в реальной жизни позволяет прикрутить трубку до нескольких раз). Является стандартом для европейских и азиатских автомобилей. Это результат европейской жадности: во-первых вальцуется за одну операцию, во-вторых одноразовость способствует демотивации ремонта автомобиля и увеличению продаж автомобилей. В СССР такой вид развальцовки впервые появился на автомобилях ВАЗ, а потом «переполз» на Москвичи, затем Волги и совсем недавно на УАЗы.

3) «Двойная воронка» – Американский стандарт, считается многоразовым соединением. Вальцуется за 2 операции: первая операция – получается «пузырь» или «Грибок», делается оправкой. Вторая операция – заминание конусом и образование воронки. Этот стандарт применялся и в СССР на старых Москвичах, Волгах и УАЗах.

Более подробный рисунок, демонстрирующий разницу между одинарной и двойной воронкой:

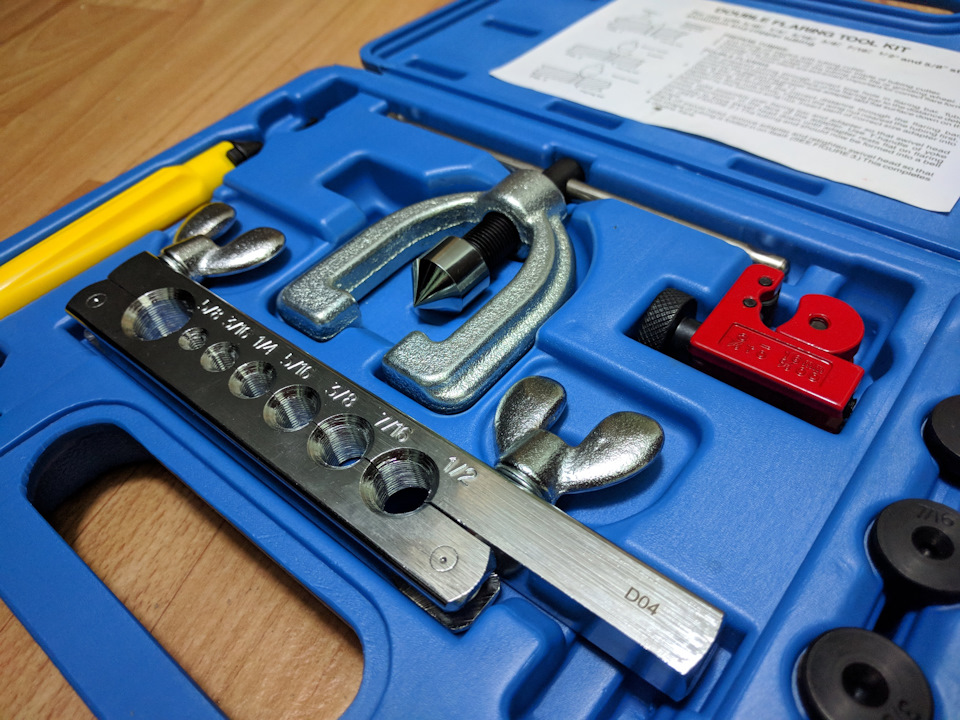

Теперь о том, как развальцовывать. Для начала фото набора, состоящего из отрезки, оправок, планки и струбцины с конусом:

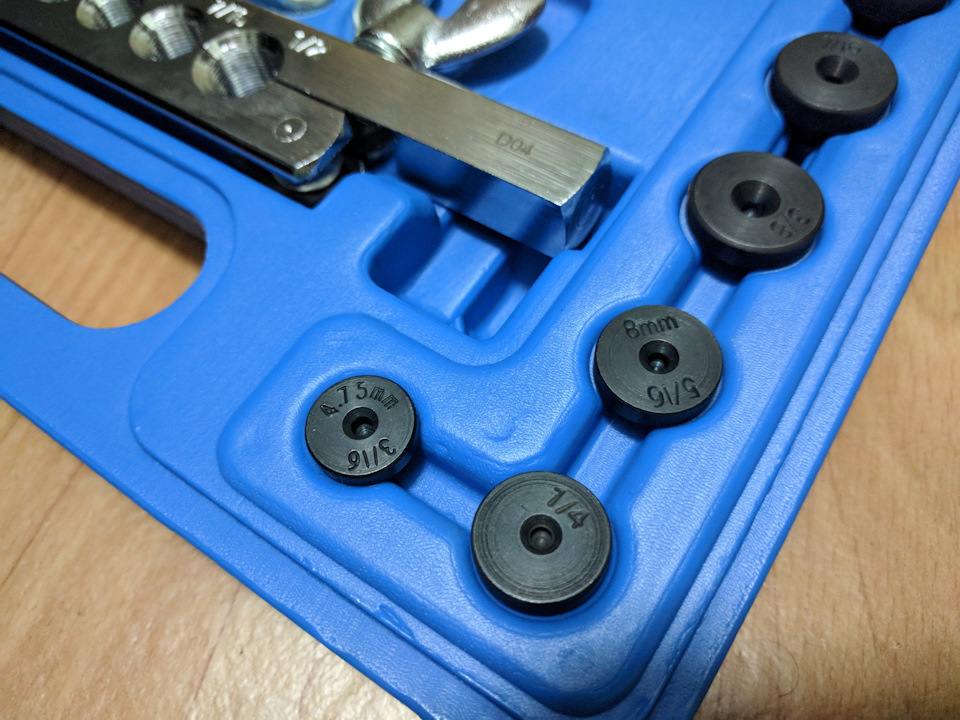

Оправка выглядит вот так:

Набор нужно покупать метрический. Почему-то в продаже много дюймовых. Наш (Москвичёвско-волговско-уазовский) размер трубки – 6мм.

1) Отрезаем трубку с помощью отрезки. Для этого надеваем её на трубку, слегка зажимаем. Прокручиваем вокруг трубки несколько раз, поджимаем, опять прокручиваем несколько раз пока не отвалится.

3) Зачистка конца трубки. Для этого зажимаем планку в тиски за длинный конец, гладкими отверстиями вверх. Зажимаем в соответствующее отверстие нашу трубку почти заподлицо с поверхностью планки. Подтачиваем торец трубки напильником.

4) Надеваем на трубку гайку. Это важно сделать именно сейчас, лично я часто забываю 🙂

5) Переворачиваем планку вверх ногами и теперь зажимаем её в тиски конусными отверстиями вверх. Зажимаем в неё трубку с выпуском. Выпуск трубки должен быть равен высоте гурта оправки. Если гурт 2-ступенчатый, то ориентируемся по высоте нижней части гурта. Эта нижняя часть гурта кстати бывает как меньше так и больше по диаметру чем верхняя Вот так это выглядит:

6) Смазываем штырь и прилегающую поверхность оправки тормозной жидкостью. Вставляем оправку штырём в трубку, надеваем на планку струбцину и вжимаем оправку до прилегания к планке. Снимаем оправку. Мы сейчас получили «грибок» или «пузырь». Если у нас Евростандарт, то всё готово и можно ставить трубку на машину.

7) Если же нам нужна двойная воронка, то нужно проделать ещё одну операцию. Снимаем оправку и заминаем пузырь конусом, находящимся на струбцине. Вот теперь готово.

Вот так выглядят 2 операции:

Ну и видос, где я рассказываю и показываю как это делается:

Источник

Развальцовщик для трубок FTD350.

Всем, привет, хотелось бы рассказать о новом развальцовщике, который я приобрел.
Все началось с того, что за пару недель нам пришлось поменять несколько магистралей на стареньких иномарках, если с ВАЗовскими трубками все понятно( они есть в любом магазине автозапчастей), то с иномарками сложнее, как правило, чем старей авто, тем дороже на него оригинальные трубки. Тут на помощь приходят медные трубки, которые можно заказать практически любых размеров и с любыми штуцерами. Мне сразу приглянулись польские трубки WP, они есть в наличии у поставщиков, и их просто найти по коду, который можно сформировать самому, нужно только знать длину трубки и диаметр резьбы с ее шагом.
Например основным штуцером для иномарок, является 105 (м10х1), если вам нужна трубка 1,7 метра с двумя 105 штуцерами, номер для поиска такой трубки будет 1051051700, где первые 6 цифр это номера штуцеров, а остальные длина трубки в ММ.

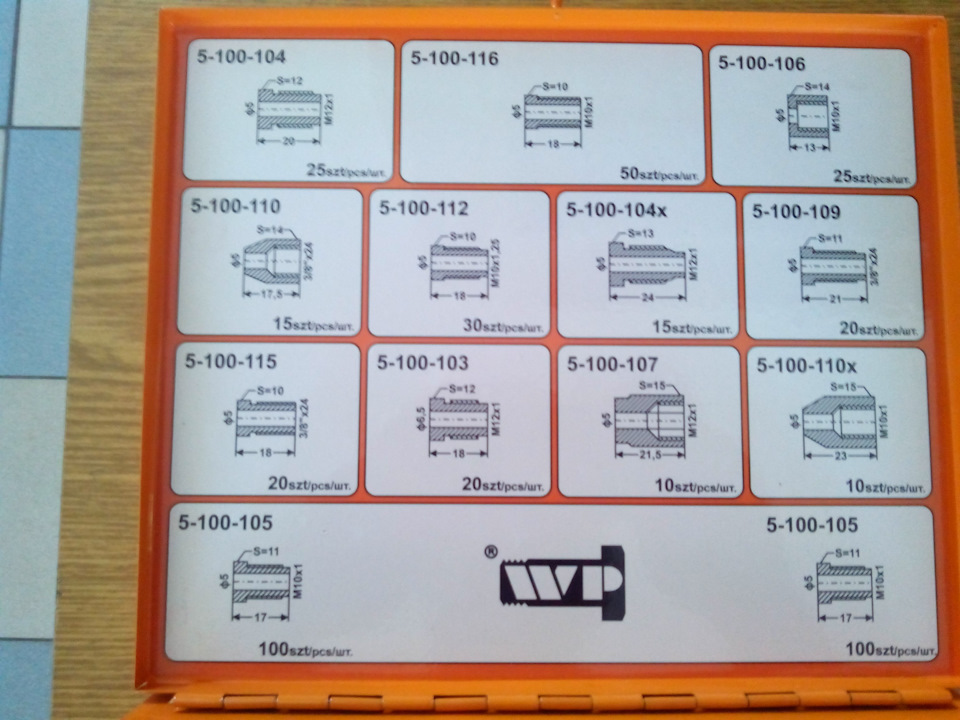

С длинной все понятно, оставалось понять маркировку штуцеров, за этим я пошел на официальный сайт WP

Там я выяснил, что они торгую не только трубками, но и расходными материалами, а также инструментом для их изготовления. Так я не только люблю авто, но и инструмент, сразу возникло желание приобрести все для самостоятельного производства. Но меня терзал один вопрос, для начала нужно как минимум 30000, возможно они ни когда не отобьются, с другой стороны, бывают ситуации, заезжает авто на замену задних барабанных колодок, а они как правила тянут за собой цилиндры, и если трубки гнилые, то можно и до главного дойти, можно заказать трубки, но это время, а так 10 минут и трубки готовы.

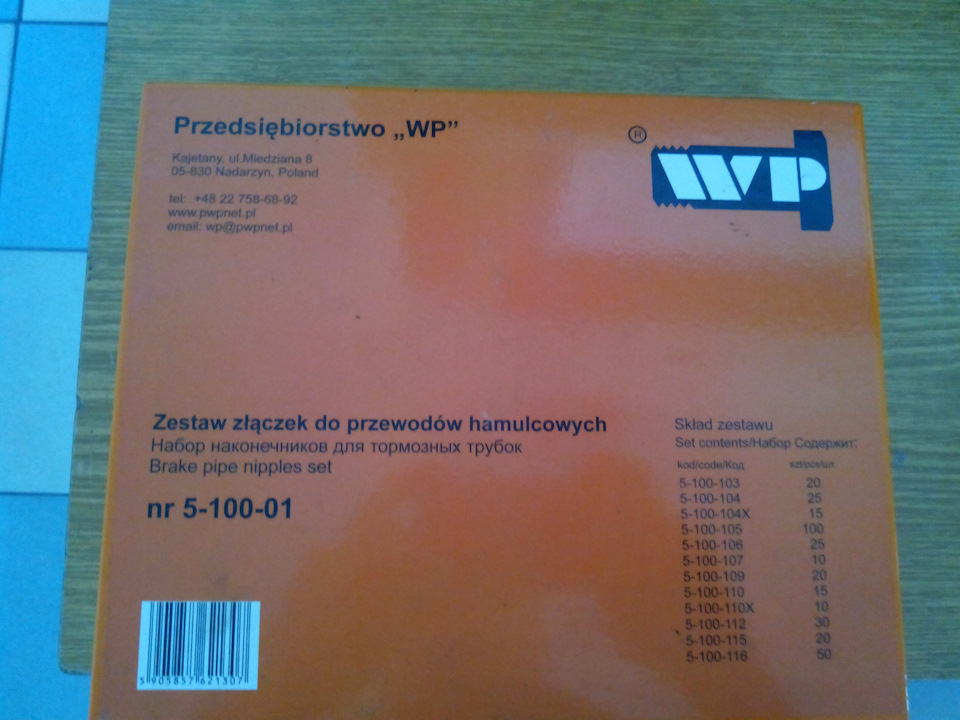

Сказано сделано, для начала заказал чемодан с штуцерами.

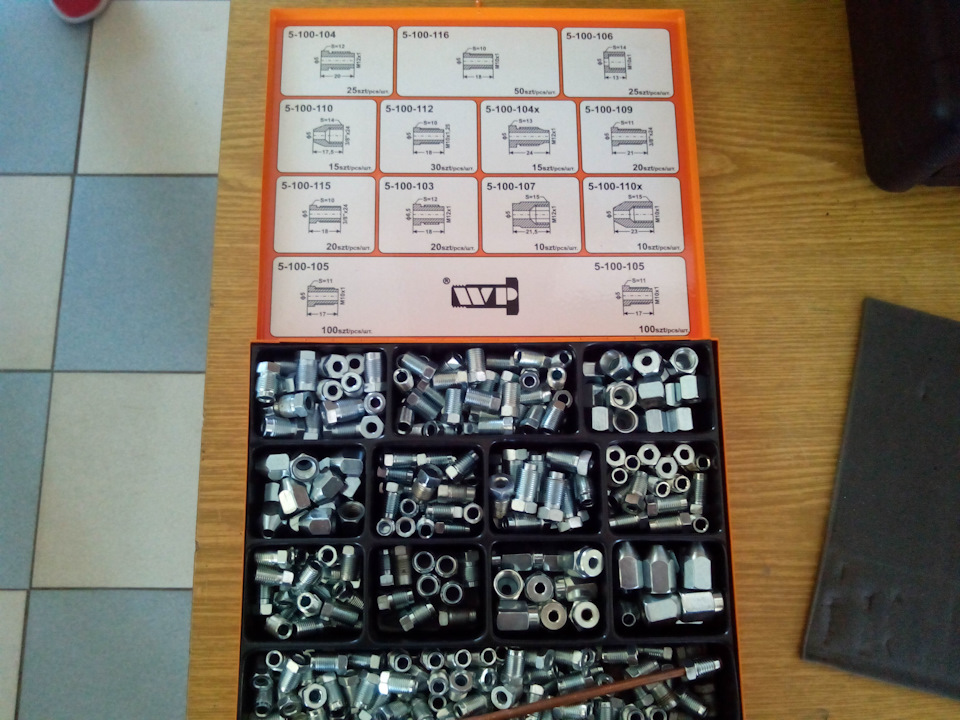

Не стал брать маленький, взял максимальный, благо штуцера можно брать отдельно и дополнять его по мере надобности. И соответственно прикупил бухту трубки. Был простенький вальцовщик за пару тысяч, уже можно было двигаться к цели, к покупке хорошего инструмента. И вот Этот день настал.

Источник

Набор для развальцовки магистралей

Недавно случилась неприятность — рванула тормозная магистраль в районе тройника.
В Scorpio II (да и в первых поколениях) магистраль сделана из стали и покрыта полимером зеленого цвета. За годы жизни, полимер от химии (которой посыпают у нас дороги) и песка стирается, а сталь, конечно же, ржавеет.
Вот на 22-ом году жизни трубки и рванули. Благо что был вечер и особого движения уже не было. Добрался до парковки без происшествий.

Долго сомневался как поступить — отвезти на сервис или отвезти гаражникам. К сервисникам не повез — не нашел толковых отзывов. Доверять тормоза первому попавшемуся сервису не рискну. Во-первых могут воткнуть самую дешевую трубку, во вторых — фиг пойми как они будут укатывать штуцера. Товарищ мой уже доверился таким раскатчикам — потекло прям в тот же день. В итоге переделывали 2 раза. Мне не хотелось таких же приключений.

Второй вариант — отвезти гаражным мастерам. Есть пару человек, которым я могу доверить свою машину. Но что-то не сложилось у меня там. То люди заняты, то развальцовки нету.

В конце концов решил что буду делать вообще сам. Надеюсь что найду помощника с гаражом и ямой )))))
Долго изучал форумы и решил заменить магистраль на медную трубку родного диаметра 4.75 мм. Производителя выбрал польскую фирму WP. Сертифицированы на территории таможенного союза и только хорошие отзывы. Главное не нарваться на подделку.

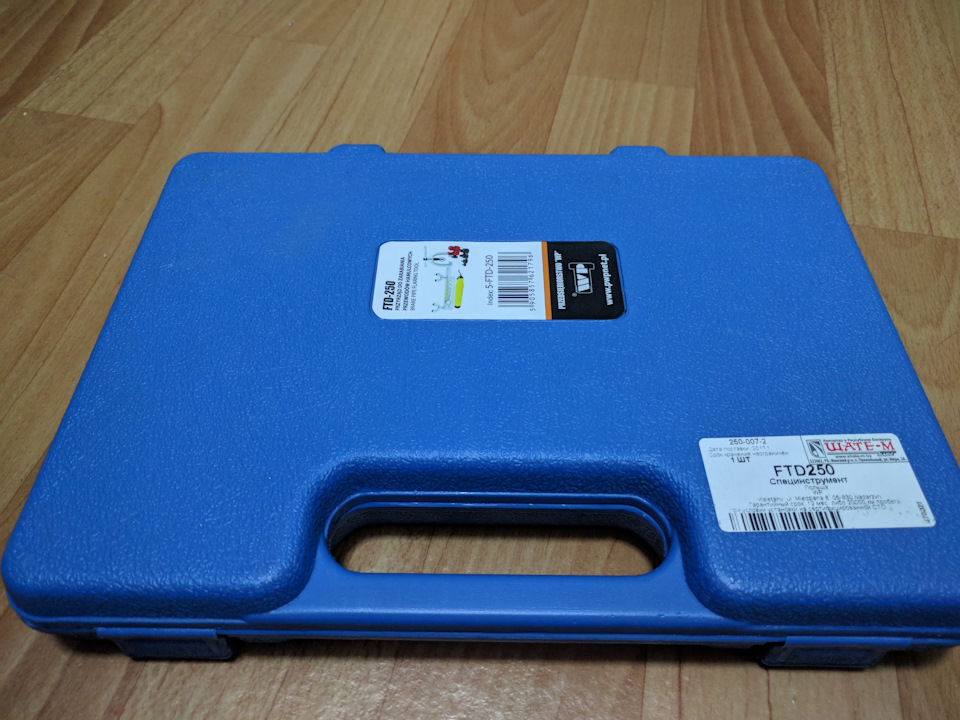

Среди различного рода инструмента для развальцовки остановился на том же производителе — WP.

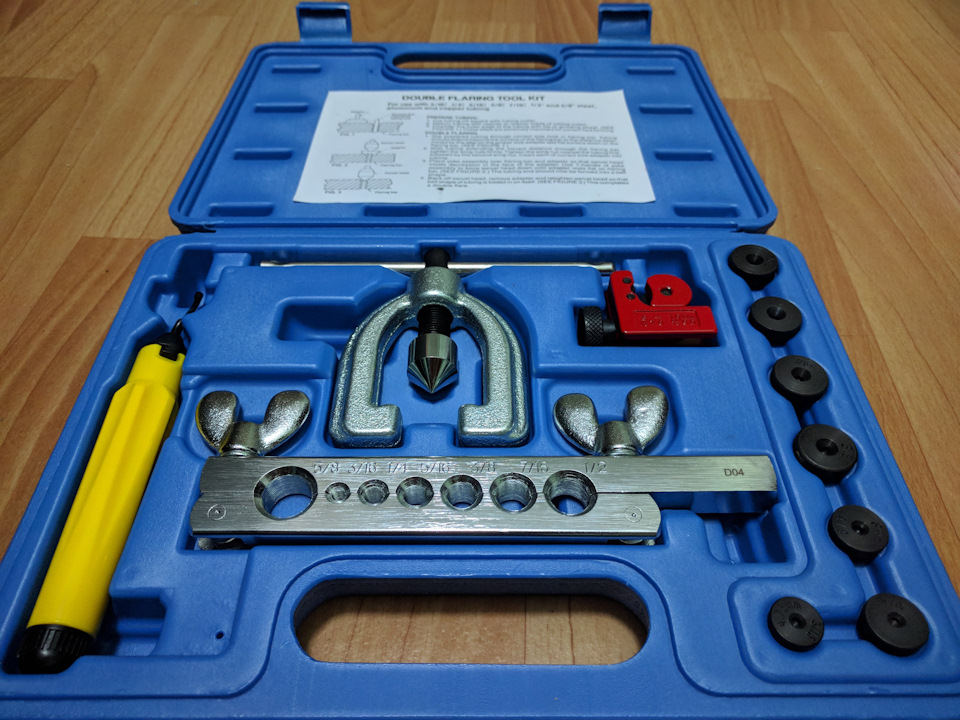

В наборе есть все что необходимо

Тут тоже важно не наткнуться на подделку. Существует точно такого же вида, только не WP. Не знаю отличаются ли они чем-то, но мне хотелось именно WP )))
В наборе даже мануал есть по развальцовке на русском языке.

На днях куплю трубку и попробую развальцевать дома пару раз, чтобы потом не пороть в гараже)
По замене будет отчет! Следите за тормозами! )))

Источник

Рейтинг лучших труборасширителей, развальцовщиков и инструментов для вальцовки труб на 2021 год

Вальцеванием труб (она же «вальцовка») называют особую технологическую процедуру, во время которой исходное изделие (как правило труба) подвергается деформации для получения определенной формы. Во время такой деформации удается сохранить сам материал, что выгодно отличает данную процедуру от токарных или фрезеровочных операций.

Сам технологический процесс вальцевания может включать в себя следующие действия:

Существующие виды вальцевания

В современном мире существует ряд особых операций, которые объединены под общим неспециализированным наименованием — вальцевание. Входящие в этот ряд процессы могут значительно отличаться друг от друга как способом выполнения, так и особенностями применяемого оборудования. Ниже будут рассмотрены самые часто используемые, а именно – радиальная деформация и трубный изгиб.

Деформация радиальная

Она осуществляется посредством увеличения или уменьшения сечения в поперечнике. Увеличение диаметра именуется развальцовкой, обратный процесс (уменьшение) – завальцовкой.

Данные процессы осуществляются следующим образом:

ВАЖНО! Оба вышеописанных процесса выполняются только на нехрупких металлах без осуществления предварительного нагрева. Когда же работа ведется с твердыми металлами, кои склонны при механических нагрузках к образованию трещин, то предварительный нагрев скорее понадобится, чем нет. Разогретая деталь станет куда податливее и эластичнее.

Трубный изгиб

Данный тип вальцовки используется при изготовлении различных трубных соединений и заключается в банальном перегибе трубы в определенном месте. Для производства этой операции потребуется следующий инструментарий:

Методы вальцевания

В зависимости от температуры материала, подлежащего вальцовке, все процессы можно условно подразделить на две группы:

Оба этих метода используются как при заводской, так и при ручной обработке. Если предполагается самостоятельная работа, то лучше использовать экспандер или особый набор. В набор должны быть включены:

ПРИМЕЧАНИЕ. Если в наборе идет конус черного цвета и он явно не имеет следов обработки, то он предназначен для работы только с водопроводной сантехникой. В ином случае – набор можно использовать по сплит-системам и при работе с кондиционерами.

Чаще всего используют три типа воронки:

Самостоятельное выполнение развальцовки – рекомендации

В любом случае, какой бы ни был избран способ и метод развальцовки, главной задачей станет получение гладкой поверхности (почти зеркальной) раструба, при чем он должен быть лишен перекосов и разрывов, бороздок и вмятин, а стенки должны быть везде одинаковой толщины. От всех этих моментов в дальнейшем будет зависеть герметичность соединения. Сам процесс лучше осуществлять не подручными средствами, а с помощью специального инструмента – в этом случае вероятность получения качественного результата значительно возрастет. Кроме того, следует заранее определиться с пределом толщины будущих стенок и не пытаться перешагнуть установленный предел. В то же время, слишком уже тонкие стенки (особенно на мягких металлах) могут впоследствии привести к самостоятельному образованию трещин, что приведет к разгерметизации системы в целом.

Развальцовочный инструментарий

С помощью следующих инструментов возможно повысить диаметр сечения трубы в поперечнике (градация приведена от простого прибора к более сложному):

Подробнее об альтернативном инструментарии

Для целей качественного расширения трубных окончаний может применяться и особый инструмент – электроприводной либо механический. Использование особых шаблонов или конусов характерно для ручного инструмента, как наиболее простейшего. Если же предстоит сложная работа по монтажу водопровода или отопительной системы, то имеет смысл использовать механический прибор.

Развальцовщик на механике

Лучшее качество производимой операции обеспечивает инструмент, который производит обработку трубы сразу несколькими валиками, изготовленными из легированной стали. Подобный прибор заводского выпуска оснащается комплектом разноразмерных валиков для различных трубных диаметров. Процесс заключается в том, что валики прокатываются по внутренней поверхности заготовки с приложением необходимого надавливания, из-за чего деталь деформируется нужным образом. В ходе каждого прокатывания валика габариты заготовки меняются постепенно и незначительно, происходит равномерное воздействие на тонкие и толстые участки, в результате чего поверхность получается гладкой, шероховатости и трещины отсутствуют, а толщина раструбных стенок становится равной.

Развальцовщик на электроприводе

Данные модели являются дорогими приборами и относятся к категории профессионального инструментария. Их отличает повышенная производительность. Принцип работы заключается в следующем: прочные валики за несколько прокатов попросту раскатывают медный раструб. Качество при этом соблюдается высочайшее, однако, окупается подобный инструмент только при осуществлении профессиональной коммерческой деятельности и должен применяться как можно чаще. Еще он отличается тем, что позволяет образовать диаметр несколько больше, чем требуется.

Инструментарий для завальцовки

В данном процессе участвуют самые простые приспособления:

ВАЖНО! В целях более грамотной обработки кромки трубы следует применять особый станок с вальцами. Однако, данные механизмы предназначены сугубо для профессионального использования, поэтому, приобретать их для бытового применения экономически нецелесообразно.

Самостоятельное изготовление инструмента

В случаях, когда работа будет носить единовременный характер, то можно обойтись нехитрой процедурой: попросту зафиксировать трубку в тисках и в нужный ее конец ввинтить конус. Если специально выточенного конуса не имеется, то можно обойтись шариком от подшипника, который следует приварить к металлическому пруту.

Если работы предстоит больше, то понадобятся два уголка размерами 32х32 или 49х40 миллиметров (можно использовать обрезки трубы соответствующего профиля). Уголки следует скрепить друг с дружкой посредством болтов М8, завернув их гайками. По центру всей конструкции следует высверлить разные отверстия под разные диаметры обработки. На получившихся отверстиях снимаются фаски. Шаблоны и конусы уже нужно заказать отдельно у токаря (они должны быть изготовлены из углеродистой или легированной стали). Получившуюся конструкцию уже можно использовать как обычный конусный инструмент.

Грамотный выбор инструментария

Профессиональные приборы от известных брендов отличаются повышенной стоимостью и смогут окупиться только при их коммерческом использовании. Если же в доме нужно установить единовременно холодильное оборудование, кондиционер, заменить участок системы отопления или водоснабжения – лучшим и оптимальным выбором станет бюджетная (даже не автоматическая) механическая модель. Она обеспечит достаточное качество обработки труб – при надлежащей сноровке раструбы получатся с одинаковыми стенками, без трещин, с гладкой поверхностью. В любом случае, подобные приборы предпочтительнее покупать в специализированных строительных магазинах или электронных площадках. Обязательно в комплекте к прибору должен идти сертификат соответствия и гарантия продавца.

Труборасширители, как особые вальцовочные инструменты

Расширитель труб также используется для калибровки стальных, медных, алюминиевых трубопроводных систем водоснабжения, отопления, кондиционирования, а также холодильных систем без использования фитингов. Рабочей его частью является головка цанговая с конусом-штырем расширительным, который при работе расширяет движущиеся сегменты для получения необходимого диаметра. Штырь конусный может двигаться посредством винта хода по трапециевидной резьбе, сопровождаемый трещоткой или клещевым устройством (муфтирующими клещами), или же может быть оснащен пневматическим, гидравлическим, электрическим приводом. Ручной прибор обладает небольшими размерами, прост по своей конструкции, им удобно обрабатывать изделия из стали, меди, алюминия.

Муфтирующие клещи являются одним из видов ручного расширителя, специально предназначенные, для развальцовки труб малого диаметра, что выполняется в течении одного хода. После их работы две трубы возможно надежно соединить без использования фитингов.

Конструкция труборасширителя

Корпус, обычно, выполняется из стали и представляет собой одну или две трубки различного диаметра, которые скреплены посредине. На трубке закреплены удобные накладки, упрощающие хват и удержание прибора. На конце трубосрасширителя установлена головка, на которую интегрируется соответствующая насадка, в зависимости от выполняемой задачи. Вращая головку в сторону можно расширять отверстие патрубка до нужного диаметра. Стоит отметить, что самые бюджетные модели не рассчитаны на смену насадок. В этом случае понятие головка и насадка «сольются» и головка превратится в несъемную насадку. Сами же насадки могут быть разными – от сложных лепестковых механизмов до круглых колец из металла, которые лишь немного меняют свой диаметр, благодаря приложению мускульных усилий на рукоятку. Система передачи усилий может быть реализована за счет работы пружин, а может быть выполнена на электроприводе или гидравлике.

Рейтинг лучших труборасширителей, развальцовщиков и инструментов для вальцовки труб на 2021 год

Бюджетные модели

Неплохой набор, который пригодится в гараже, автомастерской, на станции технического обслуживания. Довольно прост в использовании, все детали обладают максимальным эксплуатационным сроком в силу простоты своей конструкции. В основе деталей лежит прочная корпусная база, защищенная от преждевременного проявления коррозии. Набор неплохо укомплектован.

Набор специально ориентирован на развальцовку тормозных трубок. Инструментарий отлично работает с нержавеющей сталью, медью, алюминием и латунью. В комплект входят удобный кейс и труборез с развальцовщиком. Диск ножа характеризуется особой твердостью, однако, требует тщательнейшей очистки после каждого применения. Тиски надежно удерживают заготовку.

Набор позиционируется в качестве надежного инструментария для целей незначительного увеличения диаметра трубы. Работает только по мягким материалам и их сплавам (алюминий, медь). Соединение возможно только с трубами аналогичного диаметра. Разрешается использование и с ударными приспособлениями. Хранение обязательно должно осуществляться только в смазанном виде (солидол).

Средний ценовой сегмент

Специальный прибор для расширения труб под пайку. Может использоваться для труб из мягких материалов (медь, алюминий, нержавеющая сталь), работает как в дюймовой, так и в метрической системе. Сфера применения широка – от использования в автомастерских и СТО до работы на профессиональном промышленном уровне. Все части изготовлены из инструментальной стали, покрыты хромом, имеется оксидированная защита.

Комплект ориентирован на работу в дюймовой системе счисления, приспособлен к обработке изделия из алюминия-меди. Качественно работает по тонкой стали. Резак хорошо режет стальные трубки, а зажим отлично фиксирует обрабатываемое изделие – любое проскальзывание исключено. Набор прекрасно подходит для бытового использования и быстро окупается.

Набор от качественного европейского производителя. Все рабочие детали выполнены из сверхпрочных материалов, зажимы фиксируют изделия отлично, в процессе работы перегибов не допускается. Обладает качеством многофункциональности и универсальности, ибо подходит ко всем широко распространенным диаметрам труб. Хранить и транспортировать достаточно просто.

Профессиональные образцы

Отличный комплект для развальцовки/резки труб. Все приспособления изготовлены из высококачественной легированной стали, характеризуются повышенной износостойкостью, работают по большинству цветных металлов. Имеются переходники на все широко распространенные размеры (включая 5/16), поставляется вместе с запасным ножом. Кромки не заминает, результат получается очень аккуратным.

Уникальный вальцовочный набор для любого слесаря, который ориентирован на работу с холодной развальцовкой трубок из мягких материалов. Содержит полный набор инструментов, необходимых для выполнения всех вальцовочных этапов. Имеется шабер для снятия заусенцев со стороны внутренней кромки, головка с насадкой работает по принципу эксцентрики, в матрице применены и дюймовая и метрическая системы. Станет отличным приобретением не только для сотрудников СТО, но и для специалистов по монтажу холодильного и пневматического оборудования.

Ориентирован на обработку только медных изделий. Одновременно с выполнением стандартных функций, способен выполнить бортики с углом до 45 градусов. Характеризуется как профессиональное приспособление, отличается мобильностью. Использование муфты надежно контролирует нагрузку и не дает полопаться стенкам. Матрица имеет свойство автоматического центрирования, что повышает точность. Плавный ввод конуса в игольчатый шаблон предотвращает образование трещин.

Вместо эпилога

Проведенным анализом современного рынка установлено, что на нем более всего преобладают модели, произведенные в азиатских странах. Тем не менее, можно отметить следующую тенденцию, свидетельствующую о том, что если приспособление не находится в бюджетном сегменте, но произведено в Азии, то его качеству вполне возможно доверять. В то же время, российские образцы не пользуются большой популярностью у отечественного покупателя в силу их малой функциональности. Однако, качество они способны поддерживать на уровне. Касательно западных производителей – в их образцах хорошо все – и качество, и функционал, и эргономика. Вот только цена на них чрезвычайно завышена. Отсюда можно сделать вывод, что лучшим выбором могут стать образцы из среднего ценового сегмента, произведенные на Дальнем Востоке. В то же время, для большего удобства следует приобретать приспособления, матрицы которых способны работать сразу в двух системах счисления – и метрической и в дюймовой.
