Преимущества и недостатки установки пенного пожаротушения

Способность пены покрывать горящую поверхность, прекращая доступ кислорода к очагу возгорания, а также свойства воды быстро охлаждать воспламененные объекты – основа эффективной деятельности установки пенного пожаротушения.

Механизм действия

Автоматическое пенное пожаротушение рекомендуется использовать для ликвидации возгорания легковоспламеняющихся жидкостей, горючих веществ, топлива, растворителей, лакокрасочных покрытий, спиртов, других химических соединений.

Схема пенного пожаротушения:

Существует два способа образования огнетушащей смеси в стационарной системе:

Установки пенного пожаротушения автоматические. Виды

По способу воздействия на очаг воспламенения автоматические устройства различают:

Установки пенного пожаротушения автоматические исходя из кратности применяемой компрессионной смеси бывают:

Противопожарные пенные устройства ликвидации очага возгорания на основе типа дозатора делятся на:

Устройство системы пенного пожаротушения

Стационарная противопожарная установка пенотушения включает:

После поступления сигнала с пульта автоматического управления емкость для смешивания заполняется водой. При этом компрессор добавляет к воде строго дозированное количество пенообразователя. Воздушно-компрессионная смесь проходит под напором сквозь кассеты сеток. Из корпуса пеногенератора она выходит уже в увеличенном объеме, а затем подается в оросители. Насос-дозатор нагнетает компрессионную массу в пеонопровод.

Пенообразователь

Химический состав пенообразователей:

Химический состав пенообразователя влияет на его срок годности (от 3 до 15 лет). Самый долгий срок хранения у фторсодержащих составов. Возможно резервное хранение пенообразователя в специальных емкостях для автоматической дозаправки системы пожаротушения.

Область применения стационарных автоматических устройств пенотушения

Установки автоматического пенотушения не применяются с веществами/оборудованием:

Преимущества стационарных устройств пенотушения

Недостатки стационарного пенотушения

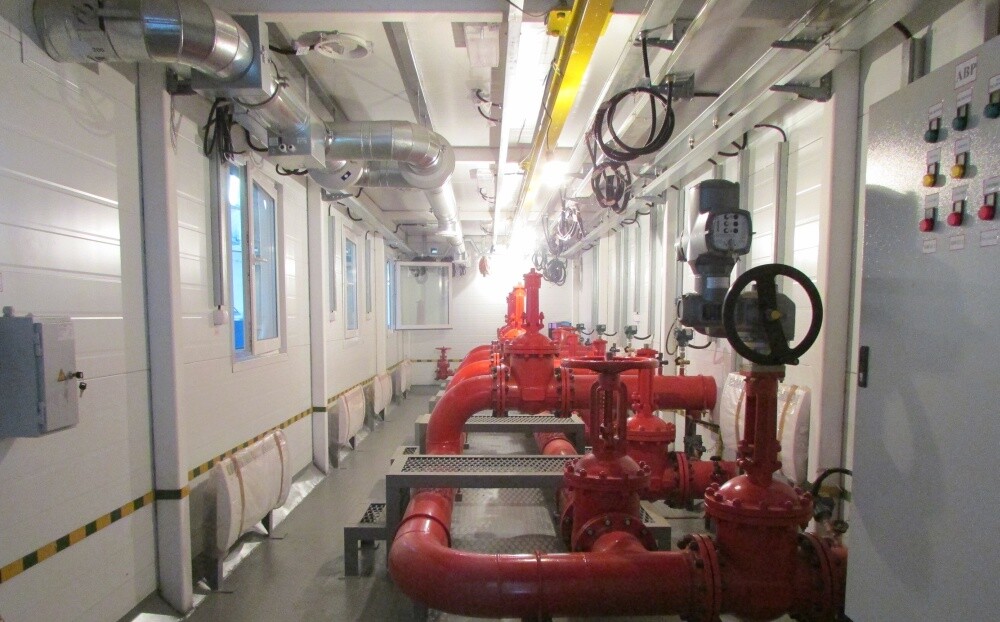

Станция пенного пожаротушения

Как дополнение к стационарным системам тушения пожара, а также вполне самостоятельно, может использоваться станция пенного пожаротушения. Представляет собой автономный блок-бокс со всем необходимым противопожарным снаряжением и оборудованием, способный функционировать определенное время без подключения дополнительных коммуникаций, не снижая при этом своей эффективности.

Отличительные особенности противопожарной станции:

Блок-бокс станции состоит из пеногенератора, емкостей для хранения воды, пенообразователя, баллонов сжатого воздуха/азота, компрессора, блока электроники, насосной станции, сопровождающих коммуникаций и системы трубопроводов.

Автономная станция может включаться (инерционность – около 3 с) автоматически, пультом дистанционного управления либо вручную.

Компрессионное огнетушащее вещество подается к месту пожара по установленному трубопроводу, или по проложенным в оперативном порядке рукавам противопожарного оборудования. При этом источником воды может быть собственная емкость внутри блок-бокса, а также местный противопожарный водопровод.

Автономная станция пожаротушения характеризуется низкими капитальными затратами (по сравнению с оборудованием помещения стационарной системой), облегченной эксплуатацией (не нуждается в наличии специального технического персонала для обслуживания и применения по назначению), предварительное проектирование не требуется.

Автономные станции и стационарные автоматические установки пенотушения получили широкое распространение за счет хороших характеристик, высокой эффективности, широкого спектра области применения. Возможность ликвидировать очаг возгорания за короткий срок, сравнительно недорогая цена, большой выбор типов, моделей огнетушащих установок содействуют их популярности как качественного способа тушения пожаров различной сложности.

Источник

Норма П.Б.

ОБСУЖДЕНИЕ И РАЗЪЯСНЕНИЕ НОРМ ПОЖАРНОЙ БЕЗОПАСНОСТИ

системы пенного пожаротушения

системы пенного пожаротушения

Приветствую постоянных Читателей нашего блога и коллег по цеху! Сегодня мы продолжаем публикации наших статей «Пожарная автоматика».

Напоминаю Вам, что уже в нашем блоге опубликованы шесть статей из указанного цикла, которые можно прочитать, пройдя по ссылкам:

https://www.norma-pb.ru/pozharnye-izveshhateli-tip-opisanie/ – пожарные извещатели – тип, описание. Первая статья из цикла статей “Пожарная автоматика”.

https://www.norma-pb.ru/porogovaya-adresnaya-adresno-analogovaya-pozharnaya-signalizaciya/ – пороговая, адресная, адресно-аналоговая пожарная сигнализация. Вторая статья из цикла “Пожарная автоматика”.

https://www.norma-pb.ru/sistemy-opoveshheniya-lyudej-pri-pozhare/ системы оповещения людей при пожаре. Третья статья из цикла “Пожарная автоматика”.

https://www.norma-pb.ru/sistemy-poroshkovogo-pozharotusheniya/ – системы порошкового пожаротушения. Четвертая статья из цикла “Пожарная автоматика”.

https://www.norma-pb.ru/sistemy-gazovogo-pozharotusheniya-obzor/ – системы газового пожаротушения – обзор. Пятая статья из цикла «Пожарная автоматика».

https://www.norma-pb.ru/sistemi-vodynogo-posharotusheniy/ – системы водяного пожаротушения. Шестая статья из цикла “Пожарная автоматика”.

Сегодня, в седьмой статье из цикла «Пожарная автоматика», мы будем говорить о том что представляют из себя системы пенного пожаротушения, где чаще всего используются, какими они бывают и о алгоритме работы автоматики системы пенного пожаротушения.

Итак, принцип действия системы пенного пожаротушения основан на сочетании свойства воды эффективно охлаждать горящие материалы (как в случае с водяным пожаротушением), и способности пены покрывать эти материалы и перекрывать доступ кислорода в зону горения (как в случае с газовым и порошковым тушением). Такие свойства пенного пожаротушения дают возможность тушить не только твердые материалы, но и горючие жидкости.

В случае пожара поверхность покрывается толстым слоем пены, что исключает попадание кислорода для поддержания огня. Таким образом, очаг возгорания локализуется в кротчайшие сроки. Скорость и эффективность системы зависит от параметров установки и конструктивных особенностей входящих в комплектацию устройств.

системы пенного пожаротушения применяется для защиты от распространения возгорания в:

Недостатком системы пенного тушения является невозможность работы при отрицательных температурах, так как пена густеет и замерзает на рассекателях пеногенератора или насадков дренчерных или спринклерных оросителей. Используемые на сегодняшний день пенные концентраты не наносят вреда жизни и здоровью людей, а также являются экологически чистым веществом. Получаемая пена практически не оставляет следов и легко убирается из помещения, не нанося ущерба материальным ценностям. Однако, на объектах на которых применяются системы пенного пожаротушения, должны, в обязательном порядке, быть предусмотрены мероприятия по утилизации выплеснутого пенного раствора, что предусмотрено требованиями нормативных документов. Это также можно считать недостатком, так как утилизация пены посредством технических канализационных систем (просто в бытовую канализацию утилизировать пену запрещено) или сбор в какие то колодцы с последующей откачкой и вывозом на утилизацию – это все существенный геморрой и финансовые затраты, как в монтаже таких систем, так и в дальнейшем обслуживании и эксплуатации. Однако, в некоторых ситуациях, применение системы пенного пожаротушения – это самый оптимальный способ противопожарной защиты, так как иные способы тушения или очень дорогостоящие (к примеру газовое тушение) или не способны прекратить горение материалов, находящихся на защищаемом объекте.

Существенное достоинство системы пенного пожаротушения – это, прежде всего, небольшой расход воды. Большая часть смеси – пенообразователь. Для достижения требуемой нормативными документами интенсивности орошения, на конкретном объекте, вполне может иметь место ситуация, при которой для организации водяного пожаротушения не хватает имеющегося источника воды, а вот для организации системы пенного пожаротушения этого количества воды как раз достаточно. В этой ситуации, дешевле выполнить систему пенного пожаротушения, чем реконструировать внешние сети водоснабжения, что может оказаться не только затруднительно и дорого, но и практически невозможно. Кроме того, пенные установки можно выбирать различной кратности – это основной параметр, который и характеризует масштабы защищаемой территории. Таким образом, локализовать сильный пожар, который успел занять большую площадь, намного проще, если кратность системы большая.

Другим плюсом является полная изоляция поверхности возгорания от внешней среды. Таким образом, исключается выделение вредных газов и снижается температура веществ до минимально возможной.

Конструктивно системы пенного пожаротушения разделяются по ряду параметров.

Кратность пены – характеризует объём полученной массы. Кратность может быть низкой, средней и высокой. Способ воздействия на очаг возгорания, который бывает общеобъёмным, локально-объёмным и комбинированным.

1. Общеобъёмный способ тушения применяется для тушения всей площади возгорания и используется для защиты от огня, например, резервуаров, предназначенных для хранения горюче-смазочных жидкостей.

2. Локально-поверхностный способ тушения ориентирован на защиту отдельных участков и аппаратов.

3. Комбинированный способ тушения совмещает преимущества первых двух способов воздействия.

Важной характеристикой пены является её стабильность (медленность разложения) и способность быстро ликвидировать пожар.

Пена разделяется на:

– Пена низкой кратности – тяжелая пена кратность пены 4 – 20 (пенные оросители, генераторы пены, стволы). Это значит, чтобы было понятно, вода и пенообразователь уже соединившись и выплеснувшись через рассекатель пеногенератора или дренчера увеличится в объеме в 4-20 раз.

– Пена средней кратности – средне тяжелая пена кратность 2 – 200 (стационарные установки). Соответственно пена увеличится в объеме 2-200 раз. Это самая популярная на мой взгляд, кратность пены, используемая в генерации автоматической системы пенного пожаротушения.

– Пена высокой кратности – легкая пена кратность 200 – 1500 (генераторы легкой пены). Соответственно пена увеличивается в объеме в 200-1500 раз. Она, как правило, используется для тушения пожаров горючих жидкостей в: промышленных объектах, складских помещениях, танкерах для перевоза нефти и горючих химических изделий, нефтеперерабатывающих и химических заводах.

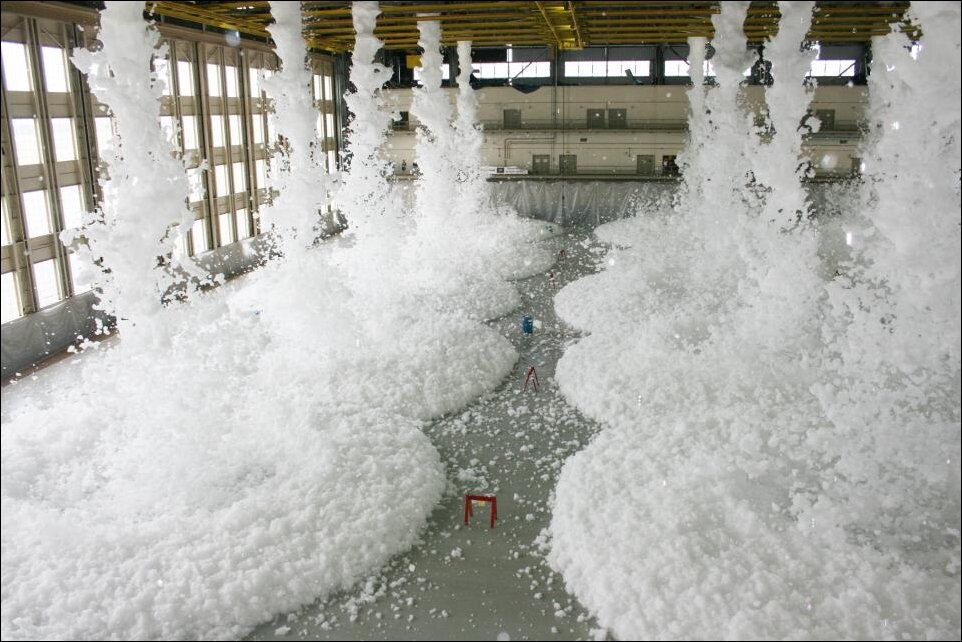

Вот так примерно выглядят результаты сработки стационарной системы пенного пожаротушения по всей площади помещения:

А вот таким образом выглядят работа автоматизированного пенного лафетного ствола и ручного переносного ствола, снабженного насадком-пеногенератором:

По поводу алгоритма работы спринклерной системы пенного пожаротушения, я думаю, для тех кто читал наши прежние публикации, все понятно. Как уже упоминалось, спринклер вскрывается, давление в системе падает, повысительный насос включается, насос-дозатор начинает смешивать воду с пенообразователем в заданной пропорции и соответственно, пена под давлением пошла через всрывшийся спринклер и начала закидывать пеной очаг пожара. Все как в случае со спринклерной системой водяного пожаротушения, за исключением нескольких новых существенных деталей – бак пенообразователя, дозатор, насос-дозаторых. Все эти новые устройства предназначены для приготовления пенного раствора.

Алгоритм работы дренчерной системы пенного пожаротушения (сюда же можно отнести автоматические лафетные стволы) также похож на работу системы дренчерного водяного пожаротушения. Существует сеть побудительной пожарной сигнализации, сигнал которой активирует узел управления дренчерной системы и повысительную насосную станцию. Далее, также активизируется процесс смешивания пенного раствора и насосы-повысители доставляют приготовленный пенный раствор к месту тушения, посредством трубопроводов системы АПТ. Примерную схему системы пенного пожаротушения можно представить следующим образом:

Как видите, все не на много сложнее автоматической системы водяного АПТ. В подробные схемы автоматики мы не будем вдаваться подробнее – все это в полном объеме можно получить от любого производителя системы пенного пожаротушения не только в форматах ПДФ, а даже в редактируемых форматах типа Автокад или Визио, так чтобы упростить вопрос проектирования системы. Также у любого крупного производителя или поставщика системы пенного пожаротушения можно запросить и получить расчет гидравлики и производительности насосов для конкретного объекта, типовую схему насосной станции и рекомендации к насадкам-оросителям и типу пенообразователя для конкретного объекта. Целью нашей статьи сегодня было дать первичное представление о устройстве системы пенного пожаротушения, сфере применения, характеристиках и типовому алгоритму действия. Надеюсь, с поставленной задачей я успешно справился и те Читатели, которые ранее не имели представления о том что такое системы пенного пожаротушения и с чем их едят, после прочтения данной статьи, могут даже без участия проектировщика принять первоначальные решения о возможности рассмотрения применения указанной системы на конкретном объекте.

На этом, статью «системы пенного пожаротушения» завершаю. Буду рад, если в данной статье Вы почерпнули для себя какую то полезную информацию. Копировать статью для размещения на иных ресурсах в интернете разрешаю только при условии сохранении всех нижеперечисленных ссылок на наш сайт, предлагаю Вам ознакомиться с другими статьями нашего блога по ссылкам:

Читайте наши публикации в социальных сетях:

Источник

Автоматические установки пенного пожаротушения: устройство, нормы и требования

Системы автоматического пенного пожаротушения – это оборудование для борьбы с пожарами классов A и B в основе которого огнетушащее вещество, состоящее из пенообразователей и воды. Нормативная документация:

пример ТУ : рекомендации по проектированию установок автоматического пенного пожаротушения с БУ «Спринт» от ЗАО «Спецавтоматика».

Что такое пенные АУПТ

Пенная АУПТ – это фактически та же АУВПТ, но с дополнительными узлами для создания пузырьков в ОТВ, модифицированными для пенообразования.

Технически автоматическая установка, это система дистанционного пожаротушения, не требующая присутствия человека на месте возгорания, представляющая собой трубопроводы, подающие ОТВ в разводку с оросителями по периметру защищаемой зоны.

Когда применяются

Свойства пены расширяют возможности применения:

Не тушат рассматриваемыми АУПТ:

Объекты для обязательного применения АУПТ и АСП определены в СП 5 (Прил. А), НПБ 110.

Пена тушит возгорание горючих жидкостей, поскольку изолирует поверхность от кислорода. Пенные составы эффективны, так как создают пленку, а при нагревании выделяют вещества для самозатухания.

Принцип работы пенных установок

Устройство стационарных установок водно-пенного пожаротушения:

Есть также модульное исполнение, когда в одном корпусе или в компактно расположенных элементах, составляющих цельное устройство с блоком управления, совмещаются функции хранения, получения, подачи ОТВ. Мобильные установки обычно описанного типа.

Преимущества и недостатки пенных АУПТ

Классификация пенных систем пожаротушения

Классификация установок пенного тушения обозначена в ГОСТ Р 50800. Особый параметр – кратность ОТВ.

Объемного или локального тушения.

Краткого (до 10 мин.), среднего (до 15 мин.), длительного (от 15 до 25 мин.) действия.

Дренчерное оборудование имеет открытые разбрызгиватели, поэтому сухотрубное, при запуске заливает всю площадь независимо от локализации огня. Обрабатываются также те места, где тушить не надо, что приводит к большим затратам, повреждениям от ОТВ. Плюсы – оросители не надо менять после каждой активации.

Спринклерные системы автономнее, так как разбрызгиватели снабжены разрывными замками, самосрабатывающими при определенной температуре, не требующими сигнал извне. Применение избирательное – только там, где зафиксировано возгорание.

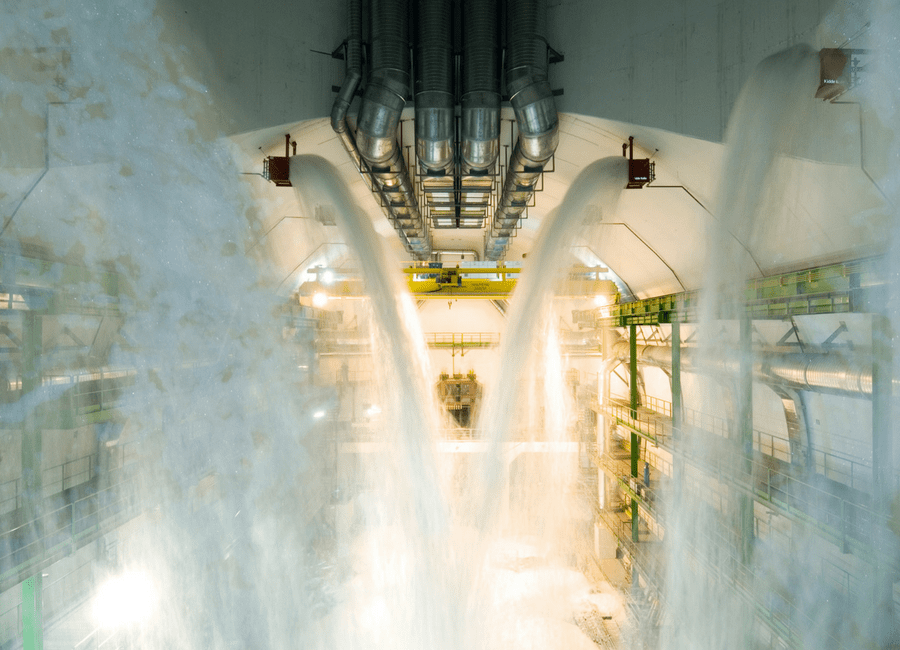

Отдельно выделяют установки со специальными генераторами для высокой кратности, имеющие вид габаритных туб, кубов с сеточками. Оборудование применяют там, где высокая степень взрывоопасности.

Применяемые пенообразователи

Используется вода и пенный раствор со стабилизаторами. Виды ( НПБ 305 ):

Требования к веществу:

Нормы и правила проектирования пенных АУПТ

Нормы проектирования автоматических установок пенного пожаротушения и основы по расчетам содержатся в СП 5, НПБ 88, РД 009-01-96 и 34.49.501-95, как пример ТУ есть рекомендации для установки с КПУУ «Спринт» от ЗАО «ПО «Спецавтоматика» (г. Бийск, 2008 г.).

По табл. 5.1 – 5.3 и Прил. Б СП 5 определяют основные технические возможности и требования к пенному пожаротушению:

Интенсивность орошения защищаемой площади, л/(c·м), не менее

Расход, л/с, не менее

Минимальная площадь спринклерной АУП, м,
не менее

Продолжительность подачи воды, мин, не менее

Максимальное расстояние между спринклерными оросителями, м

Высота складирования, м

Интенсивность орошения защищаемой площади (согласно таблице 5.1), л/(с·м), не менее

Расход, л/с, не менее

Высота помещения, м

Интенсивность орошения защищаемой площади орошения, л/(с·м), не менее

Расход ОТВ, л/с, не менее

Минимальная площадь орошения, м, не менее

Эксплуатация и техническое обслуживание

Эксплуатация, ТО усложняются обслуживанием, чисткой дополнительных узлов. Пенообразователь нужно менять по сроку годности, указанном в его ТД.

Методика испытаний и типовое ТО есть в актах:

По СТО 56947007 обслуживание можно разделить на 3 части:
Скачать: правила обслуживания по СТО 56947007.pdf

Источник

Пенное пожаротушение: сферы применения, принцип работы, устройство

Пенное пожаротушение используется для быстрой локализации и устранения воспламенения в технических помещениях. Вся площадь покрывается объёмным слоем пены, которая перекрывает огню доступ к кислороду, тем самым, не позволяя ему распространяться. Быстрота тушения и его эффективность зависят от вида и особенностей агрегата пожаротушения, типа используемой пены и прочих параметров оборудования.

Сфера применения

Установки этого вида используются на грузоналивных объектах, которые используются для перевозки горюче-смазочных материалов и нефтяных продуктов. Также они устанавливаются в машинных отделениях для борьбы с возгоранием ДВС, компрессоров, генераторов и других технологических агрегатов. Пенное пожаротушение применимо на следующих объектах:

Системы, которые используют пену в качестве вещества борьбы с огнём, нельзя применять в помещениях с электротехническим оборудованием — высок риск возникновения короткого замыкания (в таких местах используют газовое пожаротушение). Кроме того, они не применяются для тушения химических материалов, которые выделяют кислород и различных окислителей — в этой ситуации, если использовать пенное оборудование, ситуация только усугубится. Оно не используется и в других случаях:

Преимущества и недостатки систем пенного пожаротушения

Одно из главных положительных качеств такого способа борьбы с огнём — безопасность, пена не оказывает негативного воздействия на здоровье людей. Имеются и другие преимущества:

Имеются и отрицательные стороны. Например — наносится серьёзный ущерб имуществу (мебели, декоративной облицовке, товарам и другим предметам). Второй минус — невозможность тушить электроприборы. Третий — дороговизна системы и необходимость в регулярном дорогостоящем обслуживании.

Принято следующее разделение пены по кратности (кратность – это отношение объёма фактической пены к её объёму в жидком виде):

Выделяют два вида пены — химическую и воздушно-механическую.

Химическую получают путём перемешивания щелочи с водой (в которой растворена кислота). Все ингредиенты находятся в единой герметичной ёмкости, для увеличения срока годности к ним добавляют стабилизатор. Когда материалы начинают взаимодействовать между собой, появляются пузырьки, содержащие углекислый газ. Есть два способа получения конечного материала. Первый — порошок добавляется в воду посредством воронки. Второй — две составляющие смеси заранее перемешаны с водой.

Воздушно-механическую пену получают путём перемешивания воды и пенообразователя, благодаря чему возникают пузырьки, наполненные воздухом. Эффективность и объём полученного материала будет зависеть от конструктивных особенностей оборудования и степени перемешивания. Также важен материал изготовления пенообразователя — это может быть протеин или поверхностно-активные вещества (жидкое мыло, смачиватель, моющие средства и прочее).

Классификация пенных АУПТ

Дренчерное оборудование считается наиболее эффективным средством борьбы с огнём, так как пенная смесь поступает сразу изо всех оросителей. Как только сработал датчик дыма или извещатель возгорания, пена автоматически перекачивается по трубопроводу АУПТ в нужное помещение, распространяется по площади и надёжно перекрывает пламени доступ к кислороду, тем самым останавливая горение.

Спринклерное оборудование АУПТ используется для точечной борьбы с огнём в комнатах с небольшой пожарной нагрузкой. Оно устанавливается в помещениях с важными технологическими устройствами, на складах с продукцией, на опытных цехах предприятий — везде, где нежелательно применять полное заполнение площади, так как это нанесёт большой материальный ущерб.

Оборудование с ГПВ (генератор пены высокой кратности). Обеспечивает наибольший объём пены по сравнению с предыдущими аналогами. Устанавливается на больших нефтехранилищах и на фабриках по переработке углеводородного сырья и органического синтеза. Подача основного вещества осуществляется под большим давлением до 1,6 МПа — для этого используются инертные газы и сжатый воздух.

Установки и станции пенного пожаротушения имеют классификацию по кратности и виду дозатора, возможны следующие конструктивные решения:

Правила обслуживания пенных АУПТ

Все установки и станции автоматического пенного пожаротушения нуждаются в обслуживании. Дважды в год проверяется работоспособность пульта мониторинга и всех электрических составляющих оборудования. Для этого осуществляется холостой пуск системы с заблокированной запорной арматурой. Сама арматура проверяется каждые три месяца, по такому же графику инспектируют трубопроводы и водозаборные агрегаты.

Также проверяются места соединений труб, крепление трубопроводов к стойкам, металлические поверхности исследуются на предмет ржавления. Каждый месяц проверяются насосы. Осуществляют визуальный осмотр, прочистку, проверку технического состояния, кроме того — на холостом ходу подключают к резервной линии водоснабжения.

Альтернативы пенному пожаротушению

Так как каждое вещество разрабатывается и используется под конкретные задачи, нормальной альтернативы пенным установкам не существует. Возможна замена на спринклерную и дренчерную систему водяного пожаротушения или порошковое пожаротушение только в случае пожаров класса С (возгорание летучих газов), либо А и В (возгорание жидких и твёрдых материалов). Если говорить о тушении продуктов нефтехимической отрасли, то здесь используют исключительно пену и никаких заменителей быть не может.
