дренажная труба однослойная или двухслойная какую выбрать

Как выбрать материалы для дренажа вокруг дома

Из чего состоят дренажные системы

Как выбрать материалы для глубинного дренажа

Чтобы соорудить пристенный водоотвод, вам потребуются:

Пропускная способность дренажной трубы зависит от диаметра дрены, количества и величины дырок в стенках. Чем больше отверстий, тем больше воды попадет в трубу. Чтобы водоотводная система не засорялась и не забивалась грязью, песком и илом через отверстия в трубах, их оборачивают слоем геотекстиля или кокосового волокна. На случай, если ил в трубу все же попадет, внутреннюю поверхность делают гладкой, поэтому грязь в трубе не задержится.

Выбирайте трубы с диаметром не менее 110 и не более 200 мм. В этом случае у них будет достаточная пропускная способность для частного жилого дома, и вы не переплатите. Для обычного дачного дома с участком до 20 соток диаметра 110 мм, скорее всего, хватит с избытком.

Важно: правила, которые устанавливают СП 45.13330.2012, СНиП 3.07.03-85 и СНиП 3.05.05-84, требуют соблюдать

Не забудьте о гидроизоляции, которой вам нужно будет обработать все стыки и соединения элементов. Идеально подойдет битумно-полимерная мастика. После того, как гидроизоляция высохнет и вы засыплете траншею, можно приступать к устройству поверхностного водоотвода и отмостки вокруг дома.

Как выбрать материалы для точечного поверхностного дренажа

Дождеприемник

Элементы точечного дренажа делают из бетона, полимербетона, пластика и стеклопластика. Бетонные и полимербетонные комплектующие используют в промышленном и дорожном строительстве, а для частных домов достаточно пластиковых продуктов.

Cпециальные вставки для дождеприемников: сифоны для удаления запахов и корзины для сбора мусор

Как выбрать материалы для линейного дренажа

Для того, чтобы смонтировать линейную систему сбора воды, вам понадобятся:

Устройство водосборного лотка

Пескоуловитель устанавливается в нижней точке системы и собирает грунт, песок, мусор и гравий, частицы которых попадают в стоки. На схеме ниже показано, как вы можете разместить лотки и уловители с уклоном и без уклона.

Размещение лотков без уклона Размещение лотков с уклоном

Источник

Одно- и двухслойные трубы для дренажа: применяем правильно

Спектр применения дренажных систем достаточно широкий. Они используются как в бытовом, так и в промышленном строительстве. Дренажные трубы помогают защитить определенную территорию и находящиеся на ней постройки либо здания от проблем, вызванных повышенной влажностью. Наилучшими для дренирования считаются трубы из пластика.

Трубы из пластика: каких видов они бывают

Полимерные перфорированные трубы для дренажа (см. на сайте http://www.standartpark.ru/catalog/drenazhnye-truby/) бывают таких видов:

Все пластиковые трубы снабжены гофрированной внешней поверхностью. Однако по количеству структурных слоев они классифицируются на:

В чем же отличие труб с одним слоем от двухслойных

Сначала нужно выяснить, какие бывают виды полимерных труб для дренирования. Они бывают следующими.

а) из ПВХ – применяются для глубокого залегания (примерно до 10 м);

б) из ПНД – как первичного, так и вторичного материала (могут иметь или не иметь перфорацию).

а) перфорированные жесткие, внутренний слой – это ПНД, используются при обустройстве дренажей на большой глубине, их класс жесткости маркируется как SN8 (означает глубину укладки – не более 8 м), фильтр отсутствует.

б) гибкие из ПВД и ПНД.

Теперь рассмотрим в детальности каждую из этих труб.

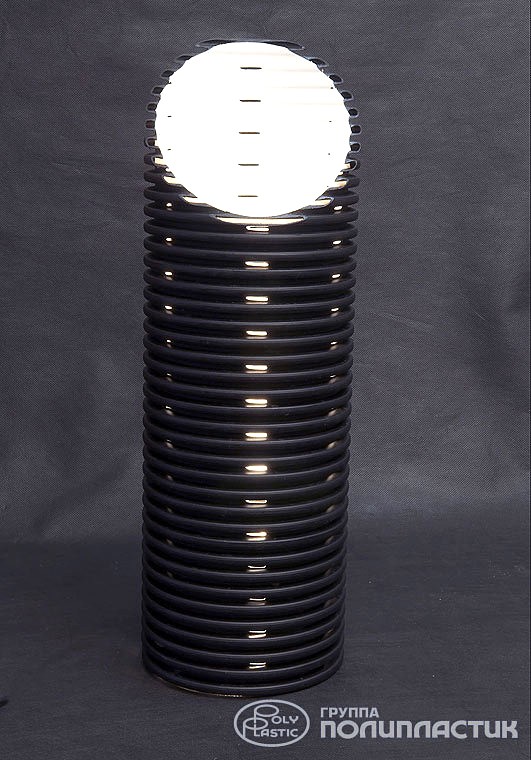

Трубы для дренажа с одним шаром бывают и гладкими, но чаще все-таки гофрированными. Так повышается прочности, гибкости, а поверхность водозахвата дренажных отверстий увеличивается. Такие конструкции – традиционные.

Двухслойные или же многослойные трубы – это современные конструкции. Они обладают эффективностью при значительных и мощных нагрузках, на большой глубине залегания того предмета, который подлежит защите. В трубе в 2 слоя внешний гофрированный слой качественно скреплен с внутренним гладким. За счет этой гладкости отток воды происходит очень быстро, в результате проводящая способность возрастает. Наружный слой предохраняет от деформаций при ударах – это имеет значение особенно в зимний период, при перевозке и укладке систем дренажа.

Трубы, состоящие из двух слоев, имеют высокие показатели по осушению воды, к тому же они обладают способностью самоочищаться, последнее важно как предохранение от засоров и заиливания. Еще их используют в качестве поддержки небольшого наклона дренажной трассы – двухслойные трубы неплохо справляются с этой задачей.

Недостатки труб в два слоя:

Для транспортировки в бухтах при глубине залегания от 2-х до 2,5 м хорошо использовать дренажную трубу, состоящую из одного слоя ПНД. По классу жесткости она маркируется как SN4 и она достаточно мягкая.

В домашнем быту лучше использовать однослойные трубы, имеющие перфорацию и слоем геотекстиля, диаметр которых около 1 см. Они хорошо собирают и отводят влагу, возле не слишком больших домов.

Преимущество труб из одного слоя для дренирования: повышенная гибкость.

Преимущество труб, имеющих 2 слоя: повышенная прочность, жесткость, можно прокладывать на глубину до 6 м.

И одно- и двухслойные трубы достаточно прочные. Это достигается за счет гофрированной внешней поверхности. Т.е все виды труб из пластика оснащены ребрами жесткости, а значит, давящая на них нагрузка действует равномерно по всей площади. Полимерные трубы выгодно отличаются от других своей легкостью, практичностью длительным сроком использования, стойкостью к коррозийным процессам. Цена их тоже самая низкая.

Источник

Все об устройстве и монтаже труб для дренажа на участке

Высокая влажность на участке — это всегда плохо. Излишки влаги разрушают постройки, мешают нормальному росту насаждений. Чтобы избавиться от лишней воды, используют систему из дренажных труб. Разберемся, какими бывают трубы, как работают и как правильно их уложить.

Все о дренах и их монтаже

Как работает дренажная труба

Дренаж представляет собой систему из труб, отводящих излишки воды с территории. Он может быть поверхностным или глубинным. В первом случае выкапываются соединенные в общую сеть канавки, которые собирают и отводят влагу. Чтобы их края не осыпались, внутрь укладываются лотки-дрены. Глубинный дренаж собирается из труб. Они укладываются на определенную глубину, соединяются в сеть и закапываются.

Трубы-дрены работают по разному принципу. Перфорированные модели оснащены мелкими отверстиями, через которые капли жидкости попадают внутрь. Они накапливаются и собираются в небольшие потоки. Для их отвода используются дрены без перфорации. Они транспортируют стоки до колодца-накопителя или до места сброса в ливневую канализацию. В зависимости от предназначения различается диаметр деталей. Для дренирования индивидуальных участков обычно хватает изделий на 200 мм, тогда как в гражданском строительстве используются элементы на 400 мм и больше.

Система дренажа укладывается под наклоном. Это необходимо, чтобы стоки самотеком шли до места, где они будут накапливаться или сбрасываться. Места накапливания размещают в самых нижних точках дренажной сети. К примеру, в них ставят накопительные колодцы. Из них можно брать воду для полива и других хозяйственных нужд. Иногда систему соединяют с централизованной канализационной ливневкой.

Конструктивные особенности дрен

Основным конструктивным отличием дренажных труб для отвода грунтовых вод считается наличие или отсутствие перфорации и ее тип. Различают частично и полностью перфорированные трубы-дрены. В первом случае отверстия расположены не на всей поверхности изделия. Во втором они располагаются по всей детали. Такая разница объясняется областью применения перфорированных элементов. Разберем, какие бывают дренажные трубы по типу перфорации.

Виды по типу перфорации

В зависимости от глубины укладки используются одно- и двухслойные трубы-дрены. Однослойные изделия предназначены для глубин до 3 м. Это модели класса прочности SN2 и SN4. Первые закладываются не глубже 2 м, вторые — на глубину не более 3 м. Двухслойные дрены более прочные, класс жесткости — SN6. Внешний слой изготавливается гофрированным, чтобы лучше противостоять нагрузкам. Внутренний — гладкий, это облегчает движение жидкости.

Трубы-дрены изготавливают в жестком и гибком варианте. Жесткие детали делятся на отрезки длиной не больше 4 м и укладываются при помощи специальных переходников. Они нужны для выполнения поворотов, изгибов, т.п. Гибкие элементы имеют класс жесткости SN8, легко изгибаются в нужном направлении. Укладываются на глубину до 10 м.

Материалы для изготовления труб-дрен

Изначально для изготовления элементов для систем дренажа использовалась керамика и асбест. Изделия получались достаточно долговечными и надежными, но хрупкими и тяжелыми. Кроме того, асбест токсичен, использование его на участке у жилого дома нежелательно. С появлением полимеров керамические и асбестоцементные дрены практически перестали использоваться. Исключение — трубы-дрены из экологически чистого белого асбеста. Их значимое преимущество — наличие пор, через которые всасывается влага.

Пластик дешевле, легче, его проще монтировать. Срок эксплуатации пластиковых изделий — минимум 50-60 лет, они нечувствительны к перепадам температур и агрессивным химическим примесям. Различают несколько разновидностей полимерных изделий. Коротко охарактеризуем основные виды дренажных труб из пластика.

Источник

5 видов дренажных труб и как правильно выбрать лучшую

Существенный урон дому и приусадебному участку наносят талые, ливневые и грунтовые воды. Избежать подтапливания дома и заболачивания участка помогает система водоотведения. Ее основа – трубы для дренажа, или дрены.

Зачем нужны дренажные трубы

Дренажная канализация – это сеть полностью или частично перфорированных дренажных труб. Полная перфорация проходит по всей трубе, частичная располагается только сверху. Как работают дренажные трубы:

Если на участке грунтовые воды подходят близко к поверхности, целесообразно обустраивать водоотведение на этапе строительства дома. В этом случае делается глубокий дренаж, то есть трубы укладываются в глубокие траншеи ниже уровня промерзания почвы.

Почитайте нашу популярную статью про дренаж участка за 5 шагов.

Поверхностный дренаж предусматривает отведение талых и ливневых вод, чтобы они не смывали плодородный слой почвы и не заболачивали низинные места. Для таких систем можно использовать трубы без перфорации. Их задача – эвакуировать в коллектор поступающую из дождеприемников воду.

Совмещение глубокого водоотведения с ливневой канализацией позволяет снизить нагрузку на дрены и продлить срок их эксплуатации.

Для предотвращения заиливания и засорения перфорации трубу оборачивают слоем кокосового волокна или геотканью. Они работают как фильтры и избавляют от необходимости постоянно чистить систему. Удобнее пользоваться готовыми дренажными трубами в геотекстиле.

Рабочие качества труб

Трубы для дренажа грунтовых вод испытывают повышенную нагрузку, поэтому к ним предъявляются следующие требования:

Беспрепятственное скольжение содержимого трубы обеспечивается идеально гладким внутренним слоем.

Виды и технические характеристики

Дренажные трубы отличаются материалом изготовления, размерами и конструкцией.

Бетонные дрены

Массивные бетонные трубы используются только в коммунальном хозяйстве и промышленном строительстве для отведения больших объемов воды. Они имеют диаметр 200 мм и более и не подходят для системы водоотведения на частных участках.

Асбестоцементные

Раньше в дренажных системах использовали асбестоцементные трубы. Но они были хрупкими и тяжелыми. Сегодня их почти полностью заменили трубы из полимерных материалов. К тому же срок эксплуатации асбестоцементных изделий почти в два раза меньше, чем у пластиковых аналогов.

Металлические

Металл – не лучший материал для системы водоотведения. Даже обработанные специальным покрытием трубы при постоянном контакте с влагой и ее химическими примесями подвержены коррозии. Их максимальный срок службы – около 40 лет. Единственным плюсом дрен из металла является их прочность.

Керамические

Керамические трубы практически не применяются в частном строительстве по той же причине, что и асбестоцементные. Сегодня их используют для сельскохозяйственных дренажных систем.

Дрены из полимерных материалов

На индивидуальных участках наиболее востребованы пластиковые трубы. Они обладают неоспоримыми достоинствами:

Для изготовления применяют несколько видов пластика – полипропилен, поливинилхлорид (ПВХ), полиэтилены высокого и низкого давления (ПВД и ПНД). Последние два вида пластика используют для производства двухслойных труб – верхняя оболочка изготавливается из ПНД, внутренний слой – из ПВД.

Гофрированные трубы из ПНД с высоким показателем прочности применяют для глубоких систем водоотведения. ПВХ трубы менее устойчивы к повышенным нагрузкам, поэтому больше подходят для поверхностного дренажа.

Структурные и конструктивные особенности труб из полимеров

Пластиковые изделия различаются по структуре и конструкции. Существующие разновидности:

Вертикальный монтаж плоской трубы позволяет избежать ее деформации. Ее можно укладывать в траншеи любой конфигурации сплошными отрезками до 50 м.

Дренажные трубы различаются по классам жесткости и маркируются индексами SN 2, 4, 6, 8, 16. Чем выше числовое значение, тем прочнее труба.

Размеры

Дренажные трубы диаметром 110 мм – 160 мм используют для ливневой канализации на частных участках. Для коммунальных нужд и больших территорий выпускаются трубы диаметром 200 мм. Размеры от 200 до 700 мм применяют в промышленном, жилищном и дорожном строительстве, а также для смотровых дренажных колодцев.

Гибкие полиэтиленовые трубы выпускаются диаметром от 50 мм до 150 мм, жесткие – от 50 мм до 700 мм. Диаметр изделий из ПВХ – от 50 мм до 300 мм.

Наибольшим спросом при обустройстве частных домовладений пользуются гофрированные перфорированные дренажные трубы диаметром 110 мм с геотканью.

Точный размерный ряд зависит от производителя. Гибкие трубы продаются в бухтах по 40-50 м, жесткие – отрезками от 6 до 12 м.

Параметры, влияющие на выбор дренажных труб

Работоспособность и долговечность системы водоотведения обеспечивается правильным выбором дренажных труб. От чего он зависит:

В низинных местах специалисты рекомендуют использовать изделия диаметром 63 и 110 мм. Они способны осушать участок по ходу канализации в радиусе 4-5 м. Гибкие однослойные изделия укладывают на глубину 0,7-1 м.

Пристенный дренаж для защиты фундамента выполняется двустенными трубами с классом жесткости SN 6. Их можно размещать на глубине до 2,5 м. Диаметр зависит от объема воды, которая будет проходить через систему.

Выбор труб в зависимости от типа грунта:

Укладку труб можно производить без щебня. В качестве фильтрующего засыпного слоя используют пенополистирол в виде мелких шариков.

Широкий ассортимент пластиковых дренажных труб и комплектующих в нашем каталоге, позволяет самостоятельно сделать на частном участке дренажную систему любой сложности.

Источник

Система дренажей. Какие трубы ПЭВП выбрать?

На правах рекламы

Дренирование применяется с целью отвода избытка влаги с сельскохозяйственных объектов, а также в частном домостроении. За качество и долговечность дренажа отвечают именно трубы, так как по ним происходит отток жидкости, и они являются основной составляющей всей системы. Производятся дренажные трубы из смеси асбеста и цемента, керамики, полимеров. Первые два материала характеризуются высокой стоимостью, большим весом, сложностью монтажа и транспортировки, хрупкостью. Поэтому в современных строительных проектах предпочтение отдается полимерным трубам, а точнее, трубам из полиэтилена.

Дренажные трубы из полиэтилена высокой плотности (ПЭВП) превосходят керамические и асбестоцементные изделия по большинству показателей:

Учитывая растущую популярность продукции, производители включаются в конкурентную гонку. Поэтому покупателям бывает сложно сориентироваться, кому отдать предпочтение, и какие трубы ПЭВП выбрать.

Конкуренция огромная, конкуренция очень большая, потому что в действительности в России находится больше 150 заводов и заводиков. Кто-то производит полимерные трубы, а кто-то производит «продолговатый предмет с дыркой внутри», как мы это называем. Очень много «сарайных» заводиков, которые производят что-то, что дискредитирует часто само название «полиэтиленовая труба»…

Климовский трубный завод – самое крупное предприятие в Европе по производству трубной продукции, выпускает дренажные трубы ПЕРФОКОР, на примере которых разберемся, что представляет качественная дренажная система из ПЭВП.

Дренажные трубы ПЕРФОКОР

Дренажная труба ПЕРФОКОР – это двухслойная конструкция с заводской перфорацией, предназначенная для поверхностных и глубинных систем. Специалисты научно-исследовательского центра Группы ПОЛИПЛАСТИК применили решения, позволяющие повысить эксплуатационные характеристики изделий:

Производство начинается с проверки качества поставляемого сырья. На базе собственной лаборатории исследуется состав полиэтилена, определяется его соответствие заявленным характеристикам для данной марки. Предприятие оборудовано современной линией, где технологические параметры контролируются автоматически, а по завершении производственного цикла готовая продукция подвергается дополнительной проверке.

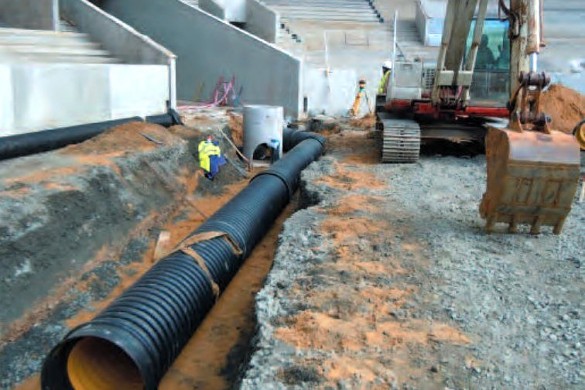

Системы дренажа с использованием труб из ПЭВП ПЕРФОКОР прошли проверку на ряде крупных объектов, где решались нестандартные и сложные задачи. Так, при строительстве футбольного стадиона «Открытие Арена» для клуба «Спартак», обустройством газона занималась британская компания SIS Pitches, которая остановила выбор на продукции Климовского завода. Для дренажа выставились повышенные требования к герметичности соединений, что нехарактерно для перфорированной системы. Однако современный механизм полива, подогрева, аэрации и дренирования газона – это единый организм, в котором расчетная и фактическая пропускная способность дренажа должны точно соответствовать. Задача была решена благодаря точному соответствию труб заданной ТУ 2248-004-73011750-2011 геометрии и сохранению герметичности соединений при допустимых проектом деформациях.

Еще один проект, реализованный с применением труб ПЕРФОКОР – строительство полигона твердых отходов в Белореченском районе Краснодарского края. На подобных объектах от труб требуется стойкость к агрессивным средам, что обеспечивается характеристиками качественного ПЭВП, а также способность выдерживать нагрузку, так как высота складирования отходов достигает 60 метров. Группа ПОЛИПЛАСТИК решила поставленную задачу, выпустив специально для данного проекта изделия с кольцевой жесткостью SN24, которые полностью отвечали заданным требованиям. Успех в реализации масштабных проектов укрепил доверие к продукции Климовского завода. На сегодняшний день дренажи ПЕРФОКОР востребованы как у крупных заказчиков, так и среди частных покупателей.
