Сюрпризы ELM327, утечка тока, делаем замеры

Я связал эти два события и подумал, что ELM327 мало того, что глючит, так еще и наверняка разряжает мне АКБ, ведь я его не вытаскиваю уже месяц.

Вернувшись с работы у дома решил померить потребление (утечку) тока с адаптером ELM327 и без.

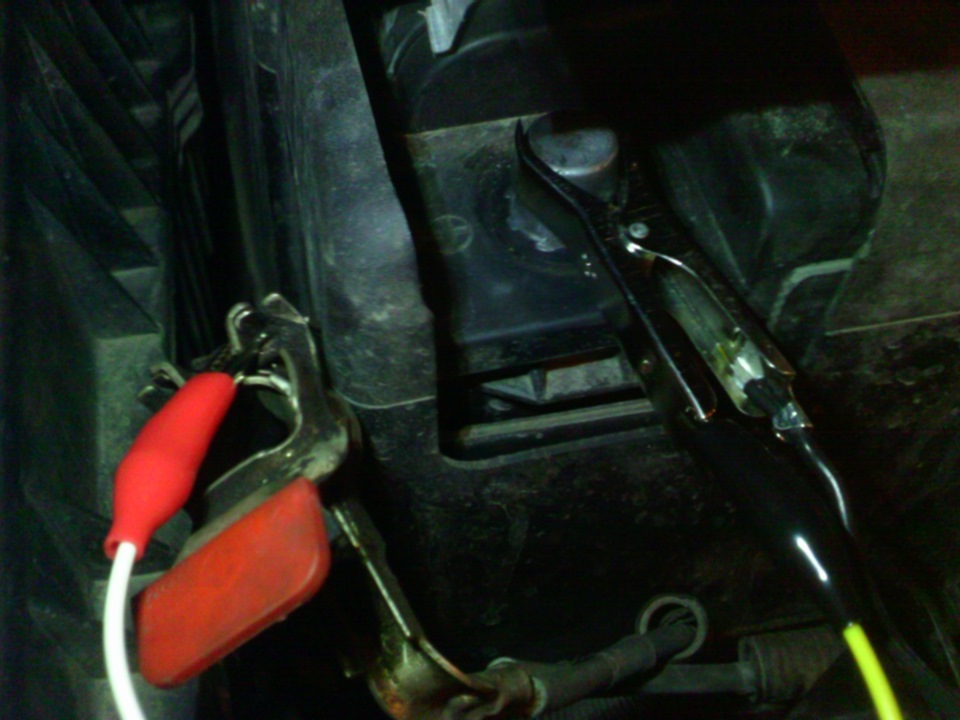

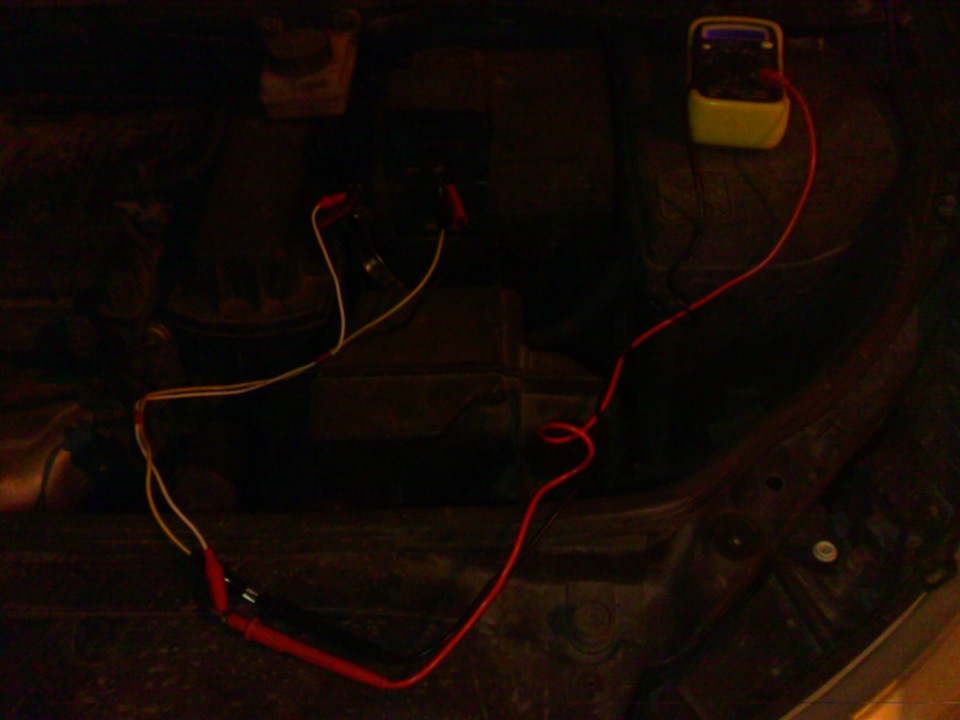

Для этого снял плюсовую клемму с акб и в разрыв подцепил мультиметр в режиме 10А.

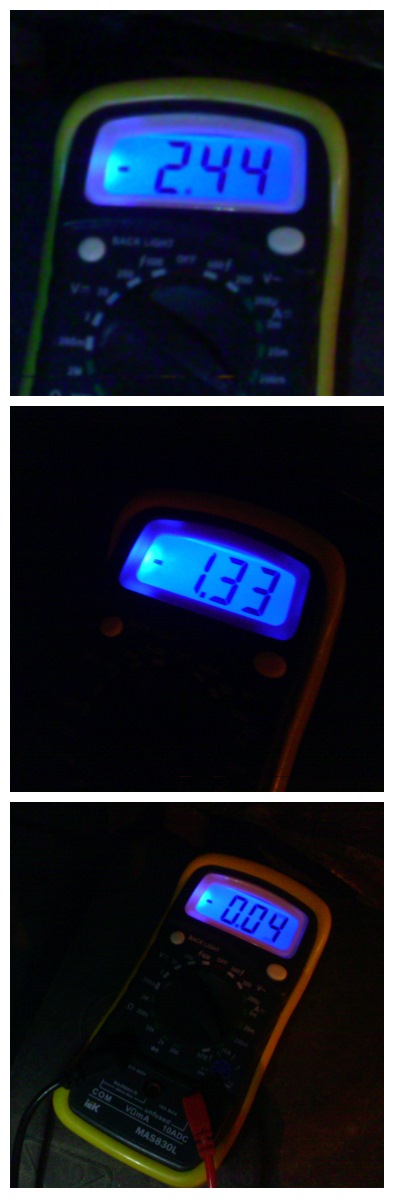

Прикольно наблюдать как засыпает автомобиль, поэтапно отключая потребителей:

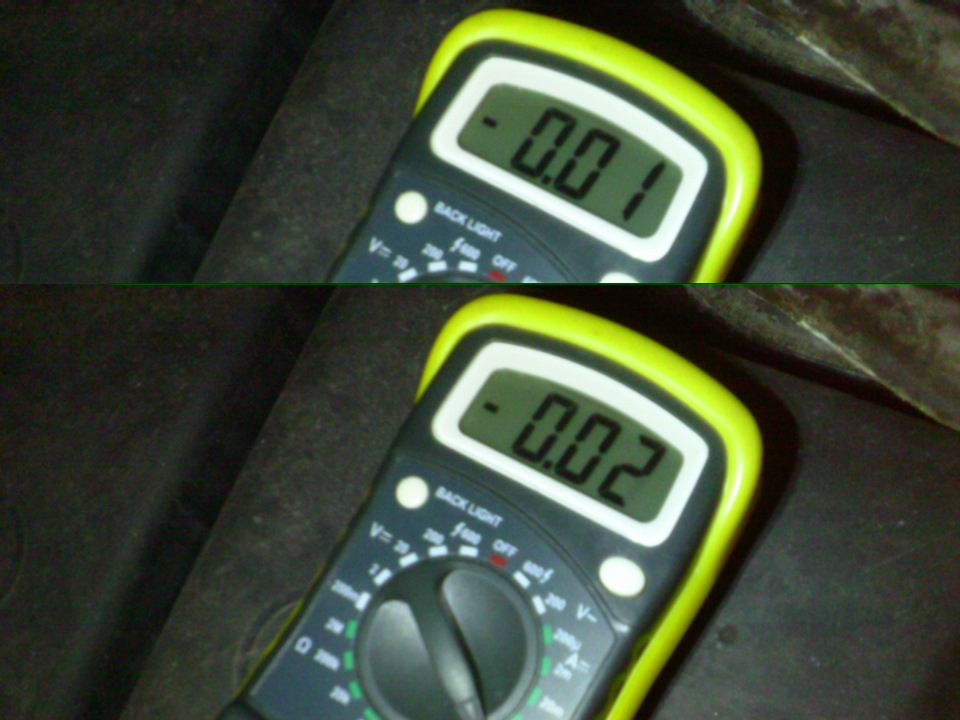

При закрытых дверях без постановки на сигнализацию и без адаптера:

То же самое, но с сигналкой (напомню, что у меня она штатная). Значение скачет 0.01-0.02 (видимо происходит опрос датчиков раз в секунду).

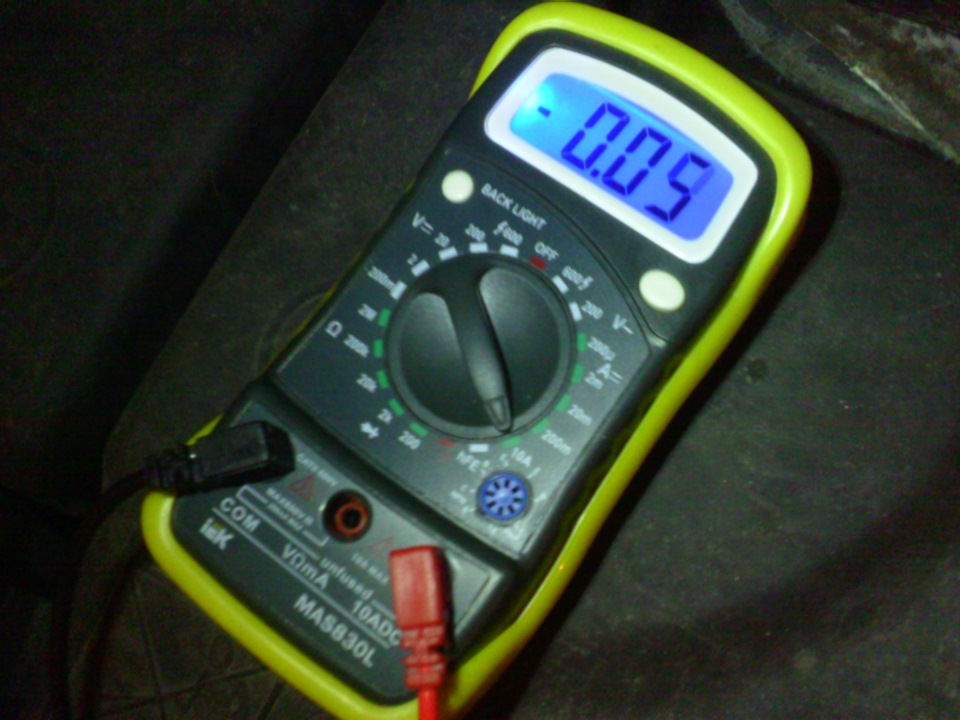

А вот сколько утечки, когда вставлен адаптер и машина на охране. Значение скачет 0.04-0.05.

Таким образом ELM327 потребляет в спокойном состоянии 0.03А (или по-правильному 30мА).

Вопрос: много это или ерунда?

p.s.

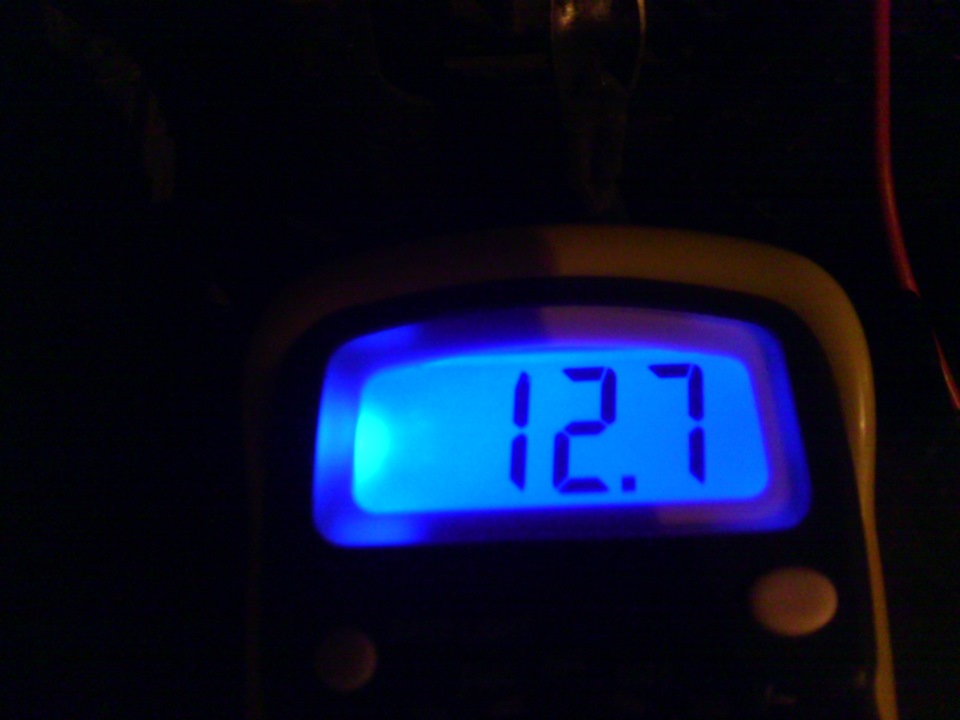

Напряжение АКБ при заглушеном двигателе:

Вроде нормально, но я попросил завтра коллегу принести зарядник. Мало ли…

Продолжаю наблюдения.

upd: 31.01.2015 больше не повторялось такого, но на всякий случай зарядил АКБ

Источник

Как пользоваться автосканером ELM327

OBD (On-Board Diagnostic) обозначает диагностику и контроль основных узлов автотранспортного средства (шасси, двигателя и некоторых вспомогательных устройств). Для проведения самостоятельной проверки систем чаще всего используется диагностический адаптер ELM327 – компактный прибор, который передает данные о работе авто в режиме реального времени. Все что необходимо для использования ЕЛМ – это ПК, работающий на ОС Windows, телефон или планшет на Андройд или iOS. Если говорить о том, как пользоваться ELM327, то справиться с подключением девайса сможет даже начинающий автовладелец.

Однако прежде чем приступить к эксплуатации устройства, необходимо уточнить совместимость сканера для диагностики с вашим автомобилем.

С какими автомобилями совместим сканер
Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

SAE J1850 PWM/VPW;
ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
SAE J1939.
Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Как подключить на Android
Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

Подключить ELM327 в соответствующий разъем.
Завести двигатель авто.
Активировать блютуз на мобильном устройстве.
Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
Нажать на «Поиск нового оборудования».
Дождаться, пока на экране телефона не отобразится список доступных устройств.
Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.
Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

Интерфейс программы
Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.
Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

Map View – отображает маршрут передвижения.
Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Как подключить на Windows
Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

Подключить сканер в разъем в автомобиле.
Завести двигатель машины.
Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
Повторно нажать «Далее».
В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
Снова нажать «Далее».
Дождаться автоматической интеграции устройства с ПК и нажать «Готово».
На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Как подключить к iPhone или iPad
Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

Подключить сканер к разъему в авто.
Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
Справа будет синяя стрелка, на которую необходимо нажать.
В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
Чуть ниже необходимо указать порт 35000.

На этом настройка заключена. Зная, как пользоваться сканером ELM 327, достаточно установить любое приложение для быстрой диагностики и прописать в ее настройках те же самые параметры IP и порта.

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Наиболее частые ошибки при подключении
Проблемы, которые могут возникнуть при соединении:

Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.
В заключении
ELM327 – это компактный девайс, который позволит значительно сэкономить на диагностике автомобиля, он прост в использовании и позволяет выводить данные почти на любой ПК или телефон. Тем не менее, перед тем, как самостоятельно подключать автосканер, стоит изучить видео, в котором наглядно показан процесс использования ЕЛМ.

Источник

Диагностика катализатора (через ELM327)

Доброго времени суток!

Задался вопросом состояния катализатора.
Хотя пробег авто не большой, следить за катализатором я все-таки буду.

Мониторил интернет и нашел способ диагностики.
Можно посмотреть через диагностический сканер 1ю и 2ю лямбду и воде даже сделать какие-то выводы.

Нам потребуется сам сканер и программа на телефон. Я скачал Torque про версию.
Создаем учетную запись, заводим авто и подключаемся.

Нажимаем приборная панель-перематываем на свободную страницу-добавить прибор-график-датчик1-датчик2
В видео подробно рассказано, поэтому лучше посмотреть.

Диагностика должна проводиться на холостом ходу. Газовать нельзя!
Если в кратце, то верхний график нам не особо важен, а по нижнему как раз и будем смотреть.

Перед диагностикой важно хорошо прогреть двигатель, а лучше проехать пару км.
В первый раз я смотрел на не прогретом двигателе и результаты меня огорчили!
Но проехав какое-то количество километров снова подключил сканер и уже увидел нормальный график.

Катализатор исправен в случае, когда линия нижнего графика максимально прямая и находится в верхнем диапазоне от 0,9 до 0,7.

Вот мои показатели на прогретом двигателе:

Здесь я запустил диагностику не прогревая. Так будет выглядеть неисправный катализатор:

Видим скачки нижнего графика. Так быть не должно.

На сколько это достоверный способ проверки — я не знаю!
Конечно самый лучший способ это снять катализатор и посмотреть, но иногда такой возможности нет!

Источник

ELM327 1.5 и 2.1. Отличия и какой лучше выбрать?

Сегодня я постараюсь простым и понятным языком рассказать — что брать, а что нет!

Собственно, почему назрел такой вопрос? Все просто, если вы не разбирались в теме, то можете заказать ELM327 из КИТАЯ (с того же самого АЛИЭКСПРЕСС), а он просто не «заведется» у вас на авто, и не будет ничего читать. То есть буквально выкинутые деньги на ветер!

Что такое ELM327?
Такое название пошло от оригинального микроконтроллера, который был разработан именитой фирмой «Elmelectronics», устанавливался в фирменные диагностические решения.

Простыми словами это название «микросхемы» (да – да она называется ELM327), устанавливалась в диагностические сканеры или адаптеры (кому как хочется их называть) которые вы устанавливаете в разъем OBD2 чтобы считать информацию или ошибки из вашего ЭБУ автомобиля. Стоимость таких сканеров ОЧЕНЬ немалая, один только микроконтроллер ELM стоит около 20 – 30$, а само устройство может доходить до 15000 рублей (если взять версию с дисплеем).

Что продают Китайцы?
То, что продается в Китае (на всяких интернет площадках) не имеет никакого отношения к оригинальному микроконтроллеру. Китайцы используют «СВОИ ЧИПЫ», обычно это:

– PIC18F25K80, он характерен для версии 1.5

– MCP2515 или BK3231Q (и другие) характерны для версий 2.1

Стоят они копейки, по сути можно штамповать свои устройства (диагностические адаптеры) для автомобилей. Другой вопрос как все это будет работать?

Версия ELM327 1.5 и 2.1 – основные отличия

Не знаю, каким образом в руки Китайцев попали оригинальные устройства (построенные на оригинальных чипах), кто пишет — что они просто его украли, кто говорит — что собирались оригинальные «железки» в Китае (там еще быстрее скопировать, причем вместе с прошивкой).

Но факт остается фактом — они вытащили полностью прошивку из оригинального ELM327 версии 1.5 (вместе со всем функционалом), и постарались эту прошивку впихнуть в свои «копеечные» устройства основанные на PIC18F25K80.

Где-то даже читал, что PIC18F25K80, это почти полный аналог оригинального ELM327.

В общем, с трудом пополам им удалось «прикрутить» оригинальные прошивки на свои «железки» и они даже более-менее работают и поддерживают большое количество автомобилей. Удивительно, но факт.

ПОЭТОМУ ВЕРСИЯ 1.5 является сейчас самой универсальной и поддерживает много различных ЭБУ после 2000 года! Почему именно до 2000-го? ДА просто потому что, оригинальный микроконтроллер не «затачивался» на машины старше (буквально поддерживаются единицы). А так как Китайцы скопировали полностью функционал, вот и получайте

ВЕРСИЯ 2.1, стоит отметить, что и на сайте производителя «Elmelectronics» есть также версии 2.1 и даже 2.2 чипов. НО отличия у них ОГРОМНЫ, точнее не так, это вообще разные микроконтроллеры.

Китайские подпольные инженеры изобрели свою прошивку 2.1, они уже не смогли скопировать оригинал у «Elmelectronics», по одной теории, что компания закрыла доступ до своих прошивок!

В итоге мастера из поднебесной взяли версию 1.5 и выкинули из нее все (по их мнению, не нужное) получилась КИТАЙСКАЯ ВЕРСИЯ 2.1 (ЕЩЕ РАЗ ПОДЧЕРКНУ, КОТОРАЯ НИКАКОГО ОТНОШЕНИЯ НЕ ИМЕЕТ к «Elmelectronics»). Далее адаптировали под еще более бюджетные чипы типа — MCP2515 или BK3231Q и начали производство.

Только вот вышла незадача — такие адаптеры не поддерживают БОЛЬШЕЕ (по сравнению с версией 1,5) количество автомобилей (точнее их ЭБУ), не знаю что там Китайцы «накосячили», но зачастую даже соединения нет. Как пишут в сети, 2.1 поддерживает примерно 20% ЭБУ машин, версия 1.5 около 90%.

ТАКИМ ОБРАЗОМ – если вы возьмете версию 1.5, есть 90% вероятность, что она будет работать с вашей машиной. Если возьмете версию 2.1, то есть всего 20% вероятности.

Так вроде бы — в чем проблема, отличия понятны, берем первый вариант. А вот не все так просто.

Покупаем правильный ELM327

Как вы поняли, наштамповали в Китае версий 2.1 предостаточно – их мягко сказать покупать не нужно (ибо просто г#вно). Но куда-то их сплавлять то нужно. Поэтому предприимчивые продавцы продают их как 1.5! А если у тебя с машиной не соединяется – ЭТО ТВОИ ПРОБЛЕМЫ, может подключаешь неправильно.

Проверить чисто визуально — не получится, зачастую адаптеры идут непрозрачные, в белом или черном корпусе. А если и прозрачные-синие, то разглядеть плату можно только при разборе.

Но что делать, если автомобиль у вас не подвязывается и очень хочется вернуть деньги с продавца?

Посмотреть на год своего авто! Если у вас машина ранее 1999 – 2000 года, она просто может не поддерживаться
Варварский метод – разобрать. Но зачастую корпуса клееные и вам его нужно будет сломать (не очень хорошо). Но зато можно рассмотреть плату и микроконтроллер PIC18F25K Если он стоит значит у вас 100% версия 1.5
Установить определенные программы. Про это хочется подробнее.
Например, продвинутая версия TORQUE, может определять версию адаптера, но минус в том, что эта программа платная (хотя умельцы могут найти бесплатно).

НО есть программа ELM327 Identifier. Она бесплатная и заточена именно для определения версии и поддержки протоколов.

Думаю не нужно объяснять, как ее устанавливать (просто ищем в GOOGLE PLAY). Далее прогреваем автомобиль (на некоторых форумах пишут, что на холодную может не заработать) подключаем сканер в OBD2 разъем и соединяемся. Программа сверху напишет вам вашу версию, и поддержку протоколов. Должно быть именно так как на фото (версия 1.5)

Если у вас отличается изображение, и пишет версия 2.1, значит, пишем продавцу, вставляем скриншоты (а лучше снимите видео) – открываем спор – забираем деньги.

Именно поэтому ваш авто и не поддерживался.

Образование цены
Ну и последнее что мне хочется отметить, адаптер версии 1.5 стоит почти в два раза дороже, чем версии 2.1. Просто микроконтроллер отличается — PIC18F25K80 стоит дороже, чем тот же MCP2515 или BK3231Q, отсюда и цена. НУ и конечно повлиял рост доллара.

Например, раньше с 1.5 можно было купить за 300 – 400 рублей, сейчас уже 500 – 700. Если вам предлагают сейчас за 200 – 300 рублей, для начала задайте продавцу вопрос – какая версия? И скажите – «что после получения будете проверять программами», если отвечает что все хорошо, значит — вам повезло, если «плавает» — скорее всего это 2.1, лучше отказаться от покупки.

Дополнение от ув. sergedm
Хочу дополнить немного — мало купить адаптер с версией v1,5, надо чтобы адаптер v1,5 был именно на чипе PIC18F25K80 (потому как адаптер v1.5 может быть на другом чипе. который законнектится по блютузу, но не будет видеть ни один блок ЭБУ) (в Китае я купил именно такой — под видом оригинала v1.5 — прога ELM identifier — показывает. что версия 1,5, что все чики-пуки, но ничего такой адаптер не видит). На фото китайский адаптер без чипа PIC18F25K80 — не видит ни фига:)

Источник

Самостоятельная диагностика. ELM327 и Forscan. Много букв и цифр.

Как и обещал, пишу небольшой ликбез о самостоятельной диагностике мотора с помощью ELM327 и программы Forscan.
А то ELM есть много у кого, а все что умеют — это считывать ошибки.

Все ниженаписанное является моими умозаключениями. А так как связистское образование к автомобильной технике не имеет отношения – дальше может быть полный бред.

Часть первая. Описание параметров

Часть вторая. «Нормы» значений на холостом ходу (на прогретом двигателе, без всяких потребителей)(часть норм получена путем усреднения значений с нескольких реальных автомобилей)

ARPMDES. Для АКПП, в режимах P/N — 703 об/мин, в режиме D — 672 об/мин. Для МКПП — 672 об/мин.
RPM должно быть примерно равно ARPMDES.
LOAD — для АКПП в P/N от 15 до 20% будем считать нормальным. На МКПП чуть меньше, насос АКПП ведь не нужно крутить.
MAF — в идеале 1,9 Вольта (по книге). По факту разброс получился 1,95-2,0 Вольта.
FUELPW1 — в среднем получилось 2,55 мс. (2.28-2.7)
IAC — 23-28%. В «ноль» клапан закрывается только при выключении зажигания, минимальное открытие клапана — 23%.
LONGFT1 — в идеале 0. По факту до +-(5-7) можно во внимание не принимать. У меня, например, по холоду уползает в минус, из-за того что время прогрева двигателя больше времени игнорирования лямбды.
SHRTFT1 — в идеале 0.
SPARKADV — в идеале 9,84. По факту должна «болтаться» в районе этих 9.84.
ECT и IAT — для простой проверки этих датчиков, можно после долгой стоянки сравнить с температурой воздуха на улице (не запуская двигатель, просто включив зажигание). Должны быть примерно равны температуре на улице.
THOP — ноль.
TP — по книге 0,4-0,6.
KNOCKR — ноль.

Часть третья. Что делать если данные отличаются от «норм»

ARPMDES. Смотрим датчик температуры ОЖ.
RPM, если не совпадает с ARPMDES.
• ARPMDES > RPM: мотор не может развить желаемые обороты. Смотрим качество смеси — LONGFT1, если нет LONGFT1 (дорик) — напрямую на лямбду: «висит» в низком — бедная смесь, в высоком — богатая. Также смотрим на поджиг: свечи, провода, трамблер (крышка, бегунок, катушка).
• ARPMDES
