Сход-развал GEELY MK доступен в в виде услуги в каждом из техцентров, входящих в нашу сеть. Наши салоны расположены во всех районах столицы, поэтому вы легко выберете среди них самый подходящий. Цены на услуги отличаются демократичностью, а автомеханики отлично знакомы с особенностями каждой модели автомобиля.

Развал колес GEELY MK во всех случаях требует использования высокоточного оборудования. Вообще, процесс отладки подвески достаточно сложный и охватывает ряд дополнительных мероприятий, от выполнения которых никуда не деться.

Развал-схождение колес GEELY MK в Москве

Не секрет, что следить за спецификой установки колес должен любой ответственный автолюбитель. В Европе это давно стало требованием законодательства, нарушение которого влечет штраф. В нашей стране штрафа, слава богу, нет, но сход-развал GEELY MK все равно является крайне нужной задачей.

Некоторые углы установки колес можно калибровать, другие – отслеживать. Наши авто мастера знают, как разобраться во всех особенностях.

Диагностирование отклонений сход-развала GEELY MK

Диагностика сход-развала GEELY MK на базе наших автотехцентров – сложный процесс, при котором применяется инновационное оборудование. Без компьютерной техники решение этих задач не представляется возможным.

Задняя ось GEELY MK

Особенность регулировки задних колес состоит в том, что заднее схождение GEELY MK не удастся осуществить, исключив процедуру регулировки передней оси. Кроме того важнейшим отличием задне оси является то, что колеса сзади не рассчитаны на калибровку развала. То есть изменение углов развала не предустматривается в принципе, их можно только отслеживать. Задняя и передняя оси отличаются и по другим параметрам и, соответственно, калибруются по-разному. Так что заднее схождение GEELY MK осуществляется относительно отладки передних колес, после того как исключены сомнения в безошибочности их положения.

Передняя ось GEELY MK

Измерение и калибровка углов установки колес GEELY MK

Настройка должна проводиться последовательно

Как мы уже говорили, сделать сход-развал GEELY MK можно только при наличии необходимых инструментов и оснащения. Наши инновационные стенды грамотно обслуживаются и своевременно калибруются, что исключает вероятность ошибок.

6. Подсоедините проводку датчика угловой скорости

7. Проверьте люфт подшипника

8. Проверьте биение ступицы колеса

9. Установите задний тормозной барабан

10. Установите заднее колесо.

Момент затяжки: 103 Нм.

11. Проверьте функционирование системы ABS (для автомобилей с системой ABS)

Замена заднего колесного болта

1. Демонтируйте заднее колесо

2. Демонтируйте блок заднего тормозного барабана

3. Открутите болт левой ступицы задней оси

С помощью инструмента для снятия шаровых шарниров и отвертки или подобного предмета, снимите болт ступицы левой оси(рис. 165).

4. Установите болт ступицы левого заднего колеса

(1) Установите уплотнение и гайку на

(2) С помощью отвертки или подобного предмета

удерживайте блок ступицы левой оси,

болт ступицы левой оси и затяните гайку(рис. 166).

5. Установите блок заднего тормозного барабана

6. Установите заднее колесо.

Момент затяжки: 103 Нм.

Замена болта правого заднего колеса

аналогично левой стороне.

Глава 5. Система передней подвески

Раздел 1 Общая информация о передней подвеске

Описание конструкции передней подвески

На данной модели автомобиля устанавливается независимая подвеска со стабилизатором поперечной устойчивости.

Верхний конец амортизатора сверху прикреплен к верхней опоре, снизу жестко прикреплен к поворотному кулаку.

Амортизатор ограничивает винтовая пружина, (геометрическая ось винтовой пружины не совпадает с геометрической осью штока поршня амортизатора). На шток амортизатора установлен ограничительный буфер.

Оба края стержня стабилизатора подсоединяются к амортизатору с помощью стойки с поворотным механизмом, а промежуточная часть устанавливается на нижней передней части кузова через резиновые втулки.

Упорный шариковый подшипник, установленный в опоре предназначен для осуществления поворота передней стойки вокруг своей оси.

Один конец «L»-образного рычага крепится к кузову через сайлентблоки, ко второму концу рычага прикреплена при помощи 3-х болтов шаровая опора. Палец шаровой опоры вставляется в поворотный кулак. Внутренности шаровой опоры наполнены смазкой, способной эффективно предохранять от износа и обеспечивать высокие рабочие характеристики опоры. Во время сборки опоры заложено достаточное количество смазочного материала и нет необходимости в обслуживании опоры при нормальных условиях эксплуатации автомобиля.

В таблице ниже приведены основные технические параметры передней подвески

Примечание: параметры углов установки колес в таблице приведены для автомобиля без нагрузки

Воспользуйтесь приведенной ниже таблицей для помощи в решении проблемы. Номера обозначают приоритет вероятности неисправности. Проверьте все узлы в указанном порядке, в случае необходимости, замените.

3. Ослабло крепление или поврежден рулевой механизм

Источник

Сход развал на geely mk 2008 года

Спасибо! Не знал об этом. Значит буду схождение регулировать.

Полезная реклама

регулируется всё! зависит от специалиста и подхода к данному делу

есть и опорные подшипники по переду с регулируемым развалом и много чего

По роду деятельности я не связан напрямую с сход развалом

По болтам с контрогайками на тоёте камри у меня были и на митсубиси тоже на ренже тоже есть и тд.

Яж подсказать путь решения проблемы как можно выйти с положения а не поспорить

И по износу кстате и ширина диска и соответствие ширины резины к диску тоже может жрать! так то нюансов море

У меняя вот балка задняя с завода наживлена была и задняя ось гуляла и авто вело себя непонятно хотя развальщики 2 раза типа делали и никто не удосужился проверить

Прошу прощения, Север, сколько машин вы осматривали и делали сход-развал? По моим наблюдениям процентов 90 макферсонов не имеют эксцентриков для регулировки развала, крайне редко заводом-изготовителем указывается применение спецболтов, которые по сути имеют проточку в средней части и все. Для автомобилей, которые не используются в спортивных и развлекательных целях, не были в серьезных ДТП и т.д. обычно нет необходимости выводить развал, на поведение автомобиля и на жор резины не влияет.

Люди добрые помогите разобраться.

Переобул вчера резину, думаю дай заеду на развал, пусть глянут, за 7 лет ни разу не проверял. На старой резине износ равномерный, никаких проблем нет, правда правый передний диск оказался ударенным, видимо где-то поймал хорошую яму, странно что на резине шишки не вылезло. Руль в сторону вроде тоже не тянет, хотя с нашими дорогами где не осталось даже метра ровной поверхности судить об этом сложно.

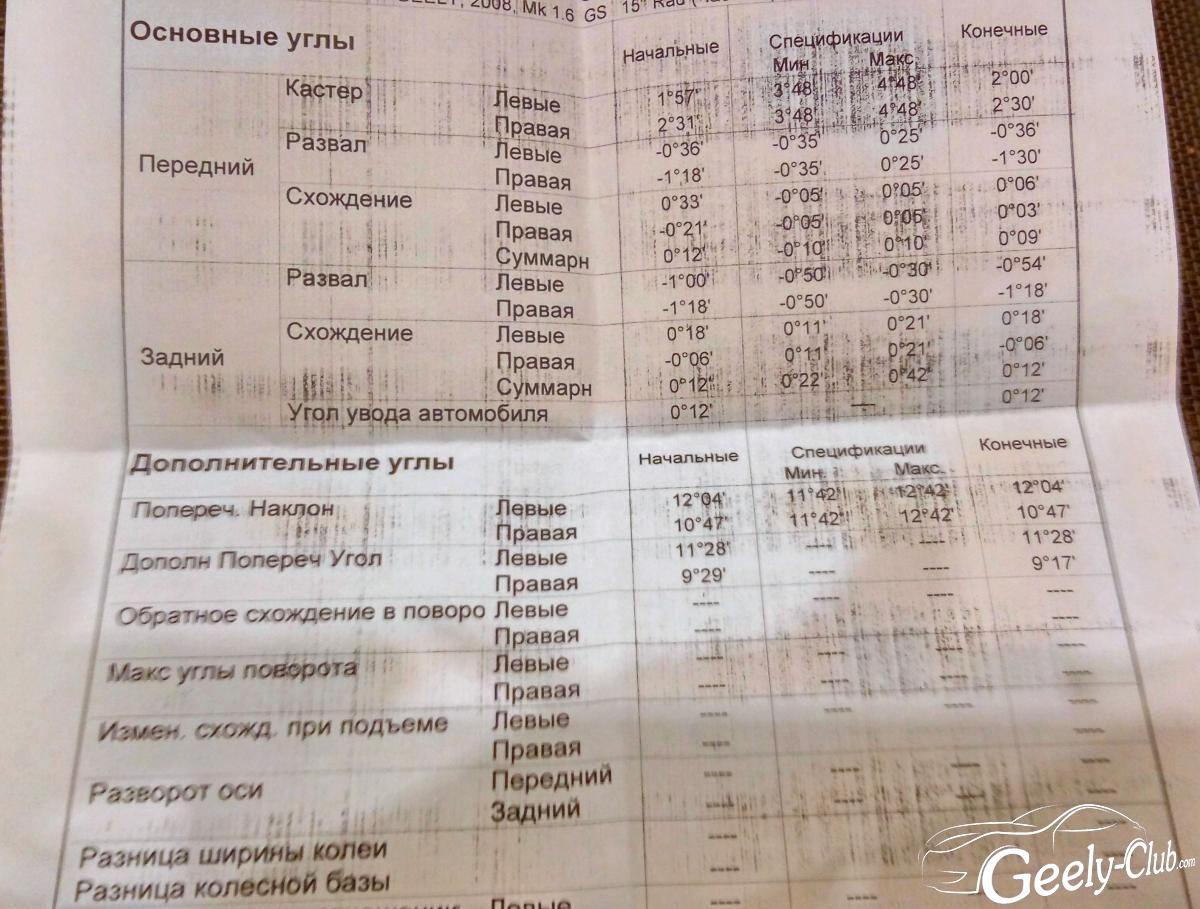

Менее чем через 5 минут мастер вылез из ямы, напечатал бумажку и вручил её мне со словами всё отлично, езжай. Даже давление в колесах предварительно не проверил. Ну я весь такой довольный, поехал домой. Но что-то мне не показалась подозрительна такая молниеносная диагностика. Полез в интернет сверять с тем что написано на бумажке, но у меня цифры совсем другие. Короче говоря поизучал и понял что я полный ноль в этом и без помощи зала ответа для себя «нормально или не нормально» точно не найду.

Люди добрые помогите разобраться.

Переобул вчера резину, думаю дай заеду на развал, пусть глянут, за 7 лет ни разу не проверял. На старой резине износ равномерный, никаких проблем нет, правда правый передний диск оказался ударенным, видимо где-то поймал хорошую яму, странно что на резине шишки не вылезло. Руль в сторону вроде тоже не тянет, хотя с нашими дорогами где не осталось даже метра ровной поверхности судить об этом сложно.

Менее чем через 5 минут мастер вылез из ямы, напечатал бумажку и вручил её мне со словами всё отлично, езжай. Даже давление в колесах предварительно не проверил. Ну я весь такой довольный, поехал домой. Но что-то мне не показалась подозрительна такая молниеносная диагностика. Полез в интернет сверять с тем что написано на бумажке, но у меня цифры совсем другие. Короче говоря поизучал и понял что я полный ноль в этом и без помощи зала ответа для себя «нормально или не нормально» точно не найду.

Ну если менее 5 минут то кроме диагностики тебе бы нечего не успели сделать. Да и диагностику не факт что сделали. А судя по бумаге, ещё и кривую регулировку сделали. Если деньги платил, то распечатай на бумаге показатели, которые должны быть и едь с ними и говори чтоб делали по ним. А если деньги только за диагностику платил, тогда больше не езди туда. Если резину не жрёт и ни куда руль не тянет, зачем было вообще туда ехать.

Развал переднего правого на 15 минут за рамки допустимых отклонений выходит. Остальное в рамках, думаю, можно не париться и ездить.

Источник

Geely mk развал схождение параметры. Сход-развал рекомендации и справка. Задняя ось GEELY MK

A. Высота от земли до центра переднего колеса

B. Высота от земли до центра болта нижнего рычага

C. Высота от земли до центра болта задней балки

D. Высота от земли до центра заднего колеса

Примечание: Отрегулируйте высоту автомобиля до стандартных значений перед проверкой регулировки передних колес.

Если высота автомобиля не соответствует стандартам, отрегулируйте ее.

3- Проверка схождения Схождение:

Схождение а + в о°±12″

Если схождение не соответствует спецификации, отрегулируйте левый и правый рычаг рулевого управления.

4. Регулировка схождения (рис.208)

(а) Снимите фиксатор пыльника.

(b) Открутите гайки на конце поперечного рычага.

(c) Равномерно вращайте концы рычагов левой и правой стойки для регулировки схождения (рис.209)

Совет: отрегулируйте схождение до среднего значения.

(d) Убедитесь, что длина левой и правой стойки одинакова.

(e) Затяните гайки на конце поперечного рычага.

Момент затяжки: 74 ± 5 Нм

(f) Установите фиксатор пыльника.

Совет: проверьте целостность пыльника.

5. Проверка угла поворота

(а) Поверните рулевое колесо до упора вниз и измерьте угол поворота (рис.210).

Если левый и правый внутренний угол не соответствует спецификации, проверьте длину левой и правой стойки.

6. Проверка развала, продольного наклона и наклона рулевого вала (рис.211).

(а) Установите датчик развала-наклона-шкворня или поднимите тестер регулировки колес.

(b) Проверьте развал, продольный наклон и наклон рулевого вала.

Развала, продольный наклон и наклон рулевого вала: (обычная дорога)

Если продольный наклон и наклон рулевого вала не соответствует спецификации, отрегулируйте продольный наклон и затем проверьте повреждение или износ деталей нижнего рычага.

7. Регулировка развала

Примечание: после регулировки развала, проверьте схождение (рис.212,213)

(a) Снимите передние колеса.

(b) Снимите 2 гайки под амортизатором.

Если гайки и болты используются повторно, нанесите масло на резьбу гаек.

(c) Очистите гайку амортизатора и поверхность прилегания поворотного кулака.

(d) Временно установите 2 гайки рисунок 112.

(e) Надавите или потяните нижний конец амортизатора в направлении необходимой регулировки развала (рис.213).

Момент затяжки: 153 ± 10 Нм (д) Установите передние колеса.

Момент затяжки: 103 ± 10 Нм (h) Проверьте развал.

6. Подсоедините проводку датчика угловой скорости

7. Проверьте люфт подшипника

8. Проверьте биение ступицы колеса

9. Установите задний тормозной барабан

10. Установите заднее колесо.

Момент затяжки: 103 Нм.

11. Проверьте функционирование системы ABS (для автомобилей с системой ABS)

Замена заднего колесного болта

1. Демонтируйте заднее колесо

2. Демонтируйте блок заднего тормозного барабана

3. Открутите болт левой ступицы задней оси

С помощью инструмента для снятия шаровых шарниров и отвертки или подобного предмета, снимите болт ступицы левой оси(рис. 165).

4. Установите болт ступицы левого заднего колеса

(1) Установите уплотнение и гайку на

(2) С помощью отвертки или подобного предмета

удерживайте блок ступицы левой оси,

болт ступицы левой оси и затяните гайку(рис. 166).

5. Установите блок заднего тормозного барабана

6. Установите заднее колесо.

Момент затяжки: 103 Нм.

Замена болта правого заднего колеса

аналогично левой стороне.

Глава 5. Система передней подвески

Раздел 1 Общая информация о передней подвеске

Описание конструкции передней подвески

На данной модели автомобиля устанавливается независимая подвеска со стабилизатором поперечной устойчивости.

Верхний конец амортизатора сверху прикреплен к верхней опоре, снизу жестко прикреплен к поворотному кулаку.

Амортизатор ограничивает винтовая пружина, (геометрическая ось винтовой пружины не совпадает с геометрической осью штока поршня амортизатора). На шток амортизатора установлен ограничительный буфер.

Оба края стержня стабилизатора подсоединяются к амортизатору с помощью стойки с поворотным механизмом, а промежуточная часть устанавливается на нижней передней части кузова через резиновые втулки.

Упорный шариковый подшипник, установленный в опоре предназначен для осуществления поворота передней стойки вокруг своей оси.

Один конец «L»-образного рычага крепится к кузову через сайлентблоки, ко второму концу рычага прикреплена при помощи 3-х болтов шаровая опора. Палец шаровой опоры вставляется в поворотный кулак. Внутренности шаровой опоры наполнены смазкой, способной эффективно предохранять от износа и обеспечивать высокие рабочие характеристики опоры. Во время сборки опоры заложено достаточное количество смазочного материала и нет необходимости в обслуживании опоры при нормальных условиях эксплуатации автомобиля.

В таблице ниже приведены основные технические параметры передней подвески

Примечание: параметры углов установки колес в таблице приведены для автомобиля без нагрузки

Воспользуйтесь приведенной ниже таблицей для помощи в решении проблемы. Номера обозначают приоритет вероятности неисправности. Проверьте все узлы в указанном порядке, в случае необходимости, замените.

3. Ослабло крепление или поврежден рулевой механизм

4. Изношен подшипник ступицы

Поврежден или изношен рулевой механизм

2. Поломана или просела пружина

Повреждена шина или неправильное давление в шине

Повреждена шина или неправильное давление в шине

Колесо не отбалансировано

Вибрация передних колес

3. Неисправность амортизатора

Неправильная регулировка передних колес

Поврежден или изношен подшипник ступицы

Ослабло крепление или поврежден рулевой механизм

Повреждена шина или неправильное давление в шине

Неравномерный износ шин

2. Неправильная регулировка передних колес

Повреждены или изношены детали подвески

Раздел 2 Передняя подвеска

Опорная шайба амортизатора

Передний амортизатор с витой пружиной

С системой ABS Левый передний датчик угловой скорости

Крышка пылезащитного уплотнения левой передней подвески

Верхняя опора переднего амортизатора

Верхняя прокладка пружины

Левая передняя витая пружина

Левый передний амортизатор в сборе

Рулевой механизм с зубчатой рейкой

Тяга усиления передней подвески правая

Нижний поддон двигателя

Детали, не подлежащие повторному использованию

Поперечина передней подвески

Левая тяга усиления передней подвески

Крепежное приспособление Втулка Накладка

Болт крепления переднего стабилизатора

Крепежное приспособление Накладка Крепежное приспособление

Левый нижний передний рычаг подвески

Детали, не подлежащие повторному использованию

Крепежная скоба штанги переднего стабилизатора

Накладка Крепежное приспособление

Болт переднего стержня стабилизатора

Крепежное приспособление Накладка

Раздел 3 Регулировка углов установки передних колес

Измерьте высоту автомобиля(рис. 170)

1. Точка измерения высоты передней части

Измерьте расстояние от поверхности земли до

2. Точка измерения высоты задней части

Измерьте расстояние от поверхности земли до центра установочного болта балки

До начала регулировки схождения колес установите

необходимую высоту автомобиля. Если высота не

3. Проверьте схождение передних колес (рис. 171)

Необходимое значение: 1±2мм.

Если схождение передних колес не соответствует норме, отрегулируйте его рулевыми тягами.

4. Регулировка схождения передних колес (рис. 172)

(1) Снимите хомут с кожуха рулевого механизма.

(2) Отверните контрящую гайку поперечной рулевой тяги

(3) Отрегулируйте схождение передних колес, одинаково поворачивая концы рулевого механизма.

Подсказка : устанавливайте схождение передних колес на серединное значение из диапазона допустимых.

(4) Убедитесь, что длина обеих сторон одинаковая Разница в длине слева и справа не должна превышать 1.5 мм.

(5) Затяните контрящую гайку поперечной рулевой тяги(рис. 173)

Момент затяжки: 47 Нм.

(6) Установите кожух и затяните хомут Подсказка: кожух рулевого механизма не должен быть перекрученным.

5. Проверьте максимальный угол поворота управляемых колес (рис. 174)

Полностью поверните колеса и измерьте угол Угол колеса:

Если схождение колес отличается от допустимых значений, проверьте длину рейки с левого и правого концов.

6. Проверьте угол развала колес, угол продольного наклона и угол наклона управляемого моста

Угол развала колес

Угол продольного наклона

Усиление рулевого управления

Разница для левого-правого колеса

Угол поперечного наклона шкворня

Ручное рулевое управление

Усиление рулевого управления

Разница для левого-правого колеса

Если угол продольного или поперечного наклонов шкворня отличается от допустимых значений, проверьте компоненты подвески на предмет повреждений и износа, после регулировки угла развала колес.

7. Регулировка угла развала колес

После регулировки развала колес проверьте

(1) Снимите переднее колесо

(2) Открутите две гайки под амортизатором(рис. 175)

При повторном использовании болтов нанесите на их резьбу машинное масло.

(3) Очистите установочные поверхности поворотного Рис. 175 кулака и амортизатора.

(4) Наживите две гайки на болты.

(5) Отрегулируйте угол развала, вталкивая или вытягивая нижнюю часть амортизатора в направлении желаемых изменений.

Устанавливайте развал передних колес на среднее значение из диапазона допустимых.

Регулировка положения болтов: 6″

С помощью приведенной ниже таблицы установите

правильную регулировку, если развал не соответствует норме, затем выберите болты

для регулировки развала(рис. 176).

Примечание: при регулировке развала используйте новые гайки и шайбы.

(9) Повторите предыдущие шаги, замените 1 или 2 болта.

Если необходимо заменить оба болта, меняйте их по одному.

4. Установите два болта и гайки на нижний держатель амортизатора. Установите амортизатор на тиски

Опасность травмирования! Проверяйте надежность крепления специнструмента перед каждым использованием!

Примечание: Запрещается использовать импульсный гайковерт для сжатия пружины

6. Снимите верхнюю крышку переднего амортизатора

7. Снимите верхнюю опору переднего левого амортизатора, удерживая ее от проворачивания отверткой или подобным инструментом, и отверните

центральную гайку(рис. 177)

Примечание: не повредите шпильки верхней опоры Внимание: гайка повторному использованию не подлежит

8. Снимите шайбу верхней опоры амортизатора

9. Снимите верхнюю прокладку левой передней витой пружины

10. Снимите гофрированный кожух переднего левого амортизатора

11. Снимите левую переднюю витую пружину

12. Снимите нижнюю прокладку передней левой пружины.

14. Проверка левого переднего амортизатора:

Проверьте на предмет герметичности, недостаточного сопротивления и посторонних звуков при сжатии и выходе штока. Если есть несоответствия, замените.(рис. 178)

15. Установите левый передний демпфер

Раздел 3 Регулировка углов установки передних колес
Регулировка:
1. Проверьте шины
(рис. 170)
Высота автомобиля:
Размер покрышек
Передняя
1
(мм)
Задняя
2
(мм)
175 / 65R14 82H
191 265 185 / 60R15 84H
192 265 1.
Точка измерения высоты передней части автомобиля
Измерьте расстояние от поверхности земли до центра установочного болта передней нижней подвески
2.
Точка измерения высоты задней части
Измерьте расстояние от поверхности земли до центра установочного болта балки заднего моста
Примечание:
До начала регулировки схождения колес установите необходимую высоту автомобиля. Если высота не соответствует норме, регулировку надо производить, загрузив автомобиль или поднимая его.
3. Проверьте схождение передних колес (рис. 171)
Необходимое значение: 1±2мм.
Если схождение передних колес не соответствует норме, отрегулируйте его рулевыми тягами.
4. Регулировка схождения передних колес (рис. 172)
(1) Снимите хомут с кожуха рулевого механизма.
(2) Отверните контрящую гайку поперечной рулевой тяги
(3) Отрегулируйте схождение передних колес, одинаково поворачивая концы рулевого механизма.
Подсказка : устанавливайте схождение передних колес на серединное значение из диапазона допустимых.
(4) Убедитесь, что длина обеих сторон одинаковая
Разница в длине слева и справа не должна превышать 1.5 мм.
(5) Затяните контрящую гайку поперечной рулевой тяги(рис. 173)
Момент затяжки: 47 Нм.
Перед
Задняя часть
Перед
Рис. 170
Рис. 171
Рис. 172
Рис. 173

89
(4) Наживите две гайки на болты.
(5) Отрегулируйте угол развала, вталкивая или вытягивая нижнюю часть амортизатора в направлении желаемых изменений.
(6) Затяните гайки
Момент затяжки: 132 Нм.
(7) Установите переднее колесо
Момент затяжки: 103 Нм.
(8) Проверьте схождение колес
Подсказки:

Устанавливайте развал передних колес на среднее значение из диапазона допустимых.

Регулировка положения болтов: 6″ 30″ (0.1°
0.5°)
С помощью приведенной ниже таблицы установите правильную регулировку, если развал не соответствует норме, затем выберите болты для регулировки развала(рис. 176).
Примечание: при регулировке развала используйте новые гайки и шайбы.
Болт стандартный
Болт регулировочный
A B C
1 точка
2 точки
Болт
Значение регулировки
1 2 1 2 1 2 15″

(9) Повторите предыдущие шаги, замените 1 или 2 болта.
Подсказка:
Если необходимо заменить оба болта, меняйте их по одному.
Регулировочный болт
Рис. 176

91
16. Установите нижнюю прокладку передней левой пружины.
17. Установите левую переднюю витую пружину
(1) Сожмите винтовую пружину специальным инструментом для снятия пружин.(рис.179)
Опасность травмирования! Проверяйте надежность крепления специнструмента перед каждым использованием!
Примечание: Запрещается использовать импульсный гайковерт для сжатия пружины
(2) Установите витую пружину на амортизатор
Внимание: зафиксируйте нижнюю сторону винтовой пружины в замке нижней опоры пружины(рис. 180).
18. Установите гофрировнный кожух переднего левого амортизатора
Установите верхнюю прокладку меткой “
” в направлении от автомобиля.(рис.
180)
19. Установите верхнее гнездо левой передней винтовой пружины
Установите верхнее гнездо меткой “
” в направлении от автомобиля.
20. Установите шайбу верхней опоры амортизатора
21. Установите верхнюю опору переднего левого
амортизатора с помощью гайки.
(1) Удерживайте опору от проворачивания за шпильки отверткой или подобным предметом(рис. 181).
Установите новую центральную гайку.
Момент затяжки: 33 Нм.
Примечание: не повредите шпильки верхней опоры
(2) Снимите специальный инструмент
(3) Нанесите на верхнюю опору амортизатора многофункциональную смазку (рис. 182)
22. Установите верхнюю крышку переднего левого
амортизатора
23. Установите передний амортизатор
(1) Установите верхнюю опорную шайбу амортизатора
(2) Затяните три верхние гайки крепления амортизатора
Момент затяжки: 39 Нм.
(3) Установите амортизатор на поворотный кулак
(4) Нанесите смажьте резьбу болтов моторным маслом
(5) Установите два болта и гайки
Момент затяжки: 132 Нм.
24. Установите тормозной шланг
Момент затяжки: 29 Нм.
25. Установите переднее колесо
Момент затяжки: 103 Нм.
Внимание: после работ необходимо проверить регулировку углов установки колес!
Многофункциональная смазка
Рис. 181
Рис. 182

92
Раздел 5 Балка переднего моста
Замена
1. Снимите передние колеса
2. Снимите переднюю защиту двигателя.
3. Снимите капот
4. Вывесите двигатель
5. Демонтируйте левую переднюю тягу усиления
подвески, выкрутив 2 болта.
6. Демонтируйте правую переднюю тягу усиления
подвески, выкрутив 2 болта.
7. Демонтируйте
левый
нижний
передний
поперечный рычаг подвески (рис. 183)
(1) Снимите шплинт и отверните гайку
(2) Снимите шаровой палец шарнира из поворотного кулака с помощью специального инструмента
8.
Демонтируйте передний стабилизатор :
(1) Открутите гайки, снимите три стопора и две прокладки, удерживая болт стабилизатора от проворачивания.
(2) (рис. 184)
(3) Снимите передний стержень стабилизатора открутив четыре болта центральных креплений.
(рис. 185)
9. Демонтируйте рулевой механизм
Открутите два болта и отсоедините рулевой механизм от балки моста (рис. 186).
Рис.183
Рис. 184
Рис. 185
Рис. 186

93
10. Демонтируйте балку переднего моста
(1) Открутите болт и две гайки центрального крепления.(рис. 187)
(2) Поднимите балку переднего моста с помощью гидравлического домкрата
(3) Отсоедините балку переднего моста, выкрутив
4 болта(рис. 188)
11. Отсоедините передние поперечные рычаги от
балки переднего моста:
Выкрутите два болта снимите передние рычаги подвески(рис. 189).
Внимание : Не вращайте гайки.
12. Проверьте направляющие шарниры передних
поперечных рычагов
(1) Перед измерением, 5 раз проверните шаровой шарнир, как показано на рисунке (рис.190).
(2) Непрерывно вращайте гайку со скоростью 2-4 секунды на один оборот с помощью динамометрического ключа, и запишите значение вращательного момента на 5-ом обороте.
Момент затяжки должен быть 0.783.43 Нм.
13. Наживите болты крепления переднего левого
нижнего рычага для фиксации его на балке
переднего моста (рис. 191)
Рис. 187
Рис 188
Рис. 189
Рис. 190
Рис. 191

94
14. Установите балку переднего моста на
автомобиль
(1) Закрепите балку переднего моста с помощью четырех болтов(рис.192)
Момент затяжки:
Болт A: 70 Нм
Болт B: 116 Нм
(2) Установите болт и две гайки центрального крепления(рис. 193)
Момент затяжки: 52 Нм
15.
Закрепите рулевой механизм на балке переднего моста с помощью двух болтов.(рис. 194)
Момент затяжки: 127 Нм
16. Установите передний стабилизатор
(1) Установите с помощью четырех болтов крепления передний стабилизатор(рис. 195)
Момент затяжки: 37 Нм
(2) Затяните гайки, установите три стопора и две прокладки
(слева) удерживая болт стабилизатора от проворачивания.(рис. 196)
Примечание : Поднимите домкратом передний нижний рычаг подвески
(3) Проведите аналогичные действия для правой стороны.
Рис. 192
Рис. 193
Рис. 194
Рис. 195
Рис. 196

95
17. Установите левый нижний передний поперечный рычаг
(1) Установите блок левой нижней передней подвески на поворотный кулак с помощью гаек
Момент затяжки: 98 Нм
(2) Установите новый шплинт
Примечание: Если отверстия не совпадают, поверните гайку в сторону закручивания еще на 60°.
18. Установите левую переднюю тягу усиления подвески с помощью двух болтов
Момент затяжки: 47 Нм
19. Установите правую переднюю тягу усиления подвески с помощью двух болтов
Момент затяжки: 47 Нм
20. Установите переднее колесо
Момент затяжки: 103 Нм
21. Опустите автомобиль
22. Затяните болты крепления передних поперечных рычагов на балке переднего
моста.
Болт A: 88 Нм
Болт B: 132 Нм
Внимание : Не вращайте гайки.
23. Установите капот
24. Проверьте и отрегулируйте углы установки передних колес

96
Раздел 6 Передний стабилизатор поперечной устойчивости
Демонтаж
1. Снимите переднее колесо.
2. Открутите болты переднего стабилизатора
(1) Снимите две гайки, пять стопоров, четыре прокладки и болты стабилизатора, удерживая болты от проворачивания(рис. 197).
(2) Проведите аналогичные действия для другой стороны.
3. Демонтируйте
внутренние
крепления
переднего стабилизатора: снимите 4 болта и внутренние кронштейны стабилизатора(рис.
198)
4. Установите передний стабилизатор
Установите передний стабилизатор,закрепив его с помощью втулок крепления, кронштейнов и четырех болтов.
Момент затяжки: 37 Нм
Примечание:
Паз должен быть направлен в сторону задней части автомобиля.
Внимание:
Втулки должны быть за пределами линии окраски
5. Установите внешние болты переднего
стабилизатора
(1) Затяните болты переднего стабилизатора, установите пять стопоров и четыре прокладки, удерживая болты от проворачивания(рис. 199)
Момент затяжки: 18 Нм
(2) Проведите аналогичные действия для другой стороны.
6. Установите переднее колесо
Момент затяжки: 103 Нм.
Установочные отметки
Рис. 197
Рис. 198
Рис. 199

97
Глава 6. Система задней подвески
Раздел 1. Система задней подвески
Обзор компонентов
Рис. 200
Нм: Момент затяжки
Детали, не подлежащие повторному использованию
С системой ABS
Проводка датчика угловой скорости колеса
Верхняя прокладка пружины
Левая задняя спиральная пружина
Задний амортизатор в сборе
Нижняя прокладка
Верхняя прокладка
Нижняя прокладка
Левая задняя витая пружина
Тормозной шланг
Кронштейн клапана определения нагрузки
Поперечина задней подвески
Зажим
Прокладка
Тормозной шланг

98
I. Описание конструкции задней подвески
На данной модели автомобиля устанавливается независимая подвеска со стабилизатором.
В таблице ниже приведены основные технические параметры передней подвески
Элемент
Параметры
Диаметр рабочего цилиндра амортизатора, мм 38
Диаметр штока поршня амортизатора, мм 12.4
Ход амортизатора, мм 250
Развал колёс
-0°56″ ± 45″
Схождение колёс
, мм
3 ± 3
Примечание: параметры углов установки колес в таблице приведены для автомобиля без нагрузки
II.
Таблица неисправностей
Воспользуйтесь приведенной ниже таблицей для помощи в решении проблемы. Номера обозначают приоритет вероятности неисправности. Проверьте все узлы в указанном порядке, в случае необходимости, замените.
Симптом
Причина

3. Изношен подшипник ступицы
Увод автомобиля в сторону
1. Автомобиль перегружен
2. Поломана или просела пружина
Проседание кузова автомобиля
1. Повреждена шина или неправильное давление в шине
2. Установлены колеса не того типа
Раскачка автомобиля
3. Неисправность амортизатора
1. Повреждена шина или неправильное давление в шине
2. Неправильная регулировка задних колес
3. Неисправность амортизатора
Вибрация задних колес
4. Установлены колеса не того типа
1. Повреждена шина или неправильное давление в шине
2. Неправильная регулировка задних колес
3. Неисправность амортизатора
Износ шин
4. Повреждены или изношены детали подвески

99
Раздел 2 Регулировка угла установки задних колес
Регулировка:
1. Проверьте давлени в шинах
2. Измерьте высоту автомобиля
Примечание:
До регулировки схождения колес установите необходимую высоту автомобиля.
3. Проверьте схождение задних колес (рис. 201)
Схождение A+B: 0°19″ ± 19″
(0.31 ± 0.31°)
Общее
C+D: 3.0 ± 3.0 мм
Если схождение колес отличается от допустимых значений, проверьте и замените соответствующие компоненты подвески.
4. Проверьте угол развала колес
(1) Установите устройство для измерения углов развала колес, продольного наклона и поперечного наклона шкворня, установите автомобиль на устройство регулировки положения колец
(2) Проверьте угол развала колес
Угол развала колес
-0°56″ ± 45″ (-0.93° ± 0.75°)
Разница для левого-правого колеса 45″
(0.75°) или меньше
Если измерения отличаются от требуемых значений, проверьте детали подвески на предмет повреждений и ухудшения эксплуатационных характеристик, и в случае необходимости, замените.
Вперед
Рис. 201

100
Раздел 3 Левая/правая витая пружина задней подвески
Замена задней пружины
1. Демонтируйте заднее колесо
2. Снимите проводку датчика угловой скорости
колеса (для автомобилей с системой ABS)
(1) Отсоедините разъем датчика скорости колеса
(2) Открутите болты и снимите датчик угловой скорости колеса с рамы задней оси(рис. 202).
Примечание:
Демонтаж проводки правого датчика осуществляется аналогичным образом, как и левого.
3. Демонтируйте держатель клапана определения
нагрузки (для автомобилей без системы ABS)
Открутите две гайки и снимите держатель клапана определения нагрузки с осевого держателя(рис.
203)
4. Демонтируйте клапан ограничения давления и
(рис. 204)
(1) Демонтируйте клапан ограничения давления и правую заднюю тормозную трубку с помощью специального инструмента
(2) Демонтируйте зажимы
Примечание: зажимы не подлежат повторному использованию
5. Демонтируйте клапан ограничения давления и
левую заднюю тормозную трубку
Примечание:
Чтобы демонтировать заднюю тормозную трубку выполняйте те же действия, как и для демонтажа клапана ограничения давления и правой задней тормозной трубки
6. Снимите правый трос ручного тормоза, открутив гайки демонтируйте правый трос ручного тормоза с задней осевой рамы (рис. 205)
7. Снимите левый трос ручного тормоза
8. Опустите балку заднего моста,открутив два
болта (рис. 206)
Рис. 202
Рис.203
Рис. 204
Рис. 205
Рис. 206

101
9. Снимите левый задний амортизатор.
(1) С помощью домкрата поднимите заднюю балку в точке крепления амортизатора (рис. 207)
(2) Открутите гайки, снимите шайбу и левый задний амортизатор.
10. Снимите правый задний амортизатор
Примечание:
Правый задний амортизатор демонтируется аналогично левому заднему амортизатору.
11. Демонтируйте левую заднюю витую пружину
Медленно опустите домкрат и, снимите витую пружину и прокладки пружины.
12. Установите левую заднюю витую пружину
(1) Установите верхнюю прокладку, зазор должен оказаться справа от витой пружины(рис. 208)
(2) Установите нижнюю прокладку и установите левую пружину на заднюю ось.
13. Наживите крепление левого заднего амортизатора
(1)
Поднимите домкратом и установите левый задний амортизатор на задней балке(рис. 209)
(2)
Временно зафиксируйте гайки и прокладки
14. Наживите нижнее крепление правого заднего
амортизатора
Примечание: правый задний амортизатор устанавливается аналогично левому заднему амортизатору
15. Установите правый трос ручного тормоза с
помощью гаек(рис. 210).
Момент затяжки: 5.4 Нм
16. Установите левый трос ручного тормоза
Момент затяжки: 5.4 Нм
17. Установите клапан ограничения давления и
правую заднюю тормозную трубку
(1) Установите клапан ограничения давления и правую заднюю тормозную трубку с помощью специального инструмента(рис. 211)
Момент затяжки: 1.5 Нм
(2) Установите новые зажимы
18. Установите клапан ограничения давления и правую заднюю тормозную трубку
Примечание:
Установка правого клапана и трубки производится аналогично установке левого.
Рис 207
Рис. 208
Рис. 209
Рис 210
Рис. 211

102
19. Подсоедините проводку датчиков угловой
скорости колеса (для автомобилей с системой
ABS)
Закрепите проводку датчиков угловой скорости колес с правой и левой стороны(рис. 212).
Момент затяжки: 8.0 Нм
20. Установите держатель клапана определения
нагрузки (для автомобилей без системы ABS)
Установите с помощью двух болтов держатель клапана определения нагрузки(рис. 213)
21. Затяните
крепления
левого
заднего
амортизатора
(1) Выровняйте амортизатор
(2) Затяните болты
Момент затяжки: 82 Нм
22. Затяните
крепления
правого
заднего
амортизатора
(1) выровняйте амортизатор(рис. 214)
Если болты нельзя затянуть в таком положении, то воспользуйтесь домкратом и добавьте 90 кг нагрузки на заднюю ось.
(2) Затяните болты
Момент затяжки: 82 Нм
23. Удалите воздух из тормозной системы
24. Установите задние колеса
Момент затяжки: 103 Нм.
Внимание : по окончанию работ проверьте регулировку углов установки колес
Внимание: По окончанию работ проверьте функционирование системы ABS (для автомобилей с системой ABS)
Рис. 212
Рис. 213
Рис. 214

103
Раздел 4 Задний амортизатор
Обзор компонентов
Рис. 215
Замена заднего амортизатора
Снимите подушку заднего сидения
1. Снимите спинку заднего сидения
2. Снимите левую и правую петлю спинок задних сидений (2 шт.)
3. Снимите блок ремня безопасности заднего сидения
Прокладка
Левый задний амортизатор
Нм: Момент затяжки
Прокладка
Пыльник амортизатора
Демпфер
Верхняя опора амортизатора

104
4. Снимите заднюю декоративную панель
5. Снимите дополнительный стоп-сигнал
6. Снимите заднее колесо
7. Снимите левый задний амортизатор
(1) Поднимите домкратом заднюю балку (Рис. 216)
(2) Открутите две гайки, удерживая шток амортизатора от проворачивания(рис. 217)
(3) Снимите прокладку и верхнюю опору амортизатора
(4) Отвернув нижнюю гайку, снимите пыльник с отбойником левый задний амортизатор.(рис.
218)
8. Проверьте левый задний амортизатор
Проверьте на предмет герметичности, недостаточного сопротивления и посторонних звуков при сжатии и выходе штока. Если есть несоответствия, замените(рис.219).
9. Установите левый задний амортизатор
(1) Установите верхнюю опору амортизатора
(2) Установите на автомобиль амортизатора, верхний кронштейн подвески и прокладку
(3) После зажатия штока толкателя, установите нижнюю гайку и дайте возможность штоку толкателя подняться на 15-18 мм выше гайки
(рис. 220)
(4) Закрепите верхнюю гайку в соответствии с положением нижней гайки
Момент затяжки: 25 Нм.
(5) В поднятом состоянии установите задний амортизатор на заднюю осевую раму с помощью прокладки и гайки.
Момент затяжки: 49 Нм.
10. Установите заднее колесо
Момент затяжки: 103 Нм.
11. Проверьте углы установки задних колес
Рис. 216)
Рис. 217
Рис. 218
Рис. 219
Рис. 220

Geely МК / Cross. Проверка и регулировка углов установки колес

Проверка и регулировка углов установки колес необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, а также равномерного износа шин при его эксплуатации. Проверку и регулировку углов установки колес выполняют на специальных стендах согласно инструкциям по их эксплуатации.

Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным в спецификациях, обусловлено износом и деформацией деталей подвески, деформацией кузова.

Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес после проведения этих работ обязательна.

Углы установки передних колес:

угол продольного наклона оси поворота колеса

угол поперечного наклона оси поворота колеса : смотрите в спецификациях автомобиля

угол развала : смотрите в спецификациях автомобиля

схождение : смотрите в спецификациях автомобиля

Углы установки задних колес:

угол развала : смотрите в спецификациях автомобиля

схождение : смотрите в спецификациях автомобиля

Углы установки колес проверяйте на автомобиле с балластом массой 70 кг на каждом переднем сиденье, с заполненным наполовину топливным баком, нормальным давлением воздуха в шинах, при отсутствии чрезмерных люфтов в узлах подвески.

После установки автомобиля на стенд, непосредственно перед проверкой углов, «прожмите» подвеску автомобиля, прикладывая два-три раза усилие, направленное сверху вниз, сначала к заднему бамперу, а затем к переднему. Колеса автомобиля должны быть расположены параллельно продольной оси автомобиля.

Проверяя углы установки передних колес, сначала определите углы продольного и поперечного наклона оси поворота колес, затем угол развала колес и в последнюю очередь схождение колес.

Угол продольного наклона оси поворота переднего колеса образован вертикалью на виде сбоку и линией, проходящей через середину верхней опоры телескопической стойки и центр сферы шаровой опоры, закрепленной на нижнем рычаге.

Угол поперечного наклона оси поворота переднего колеса образован вертикалью на виде спереди и линией, проходящей через середину верхней опоры телескопической стойки и центр сферы шаровой опоры, закрепленной на нижнем рычаге.

Угол развала передних колес характеризуется отклонением средней плоскости вращения переднего колеса от вертикали.

Регулировка углов продольного и поперечного наклона оси поворота, а также угла развала передних колес не предусмотрена конструкцией автомобиля. При отклонении этих углов от номинальных значений замените поврежденные и деформированные детали.

Схождение передних колес представляет собой угол между плоскостью вращения переднего колеса и продольной осью автомобиля. Схождение передних колес регулируют изменением длины рулевых тяг.

Углы установки задних колес могут быть отрегулированы в процессе эксплуатации.

Угол развала задних колес характеризуется отклонением средней плоскости вращения заднего колеса от вертикали. Угол развала заднего колеса регулируют вращением регулировочных болтов крепления верхнего поперечного рычага к кронштейну кузова и к задней поперечной балке.

Схождение задних колес представляет собой угол между плоскостью вращения заднего колеса и продольной осью автомобиля. Схождение задних колес регулируют вращением регулировочного болта, находящегося с внутренней стороны рычага управления.
