Как установить парктроник

Парковочный радар автовладельцы чаще называют парктроником. Это электронное устройство работает по принципу эхолокатора и помогает водителям парковаться без инцидентов. Если вы планируете оснастить автомобиль столь нужным помощником, но ехать на СТО не хочется, узнайте, как выполняется установка парктроника своими руками без специальных инструментов. Чтобы применить полученные знания на практике потребуется всего несколько часов. В результате вы повысите безопасность вождения при плохой видимости и на ограниченной территории.

Схема подключения парктроника

В стандартную комплектацию парктроника входит 2-8 ультразвуковых сенсора (датчика), блок управления, LED-дисплей, провода с коннекторами. Некоторые модели дисплеев не имеют и оснащаются только звуковыми зуммерами. Все перечисленные компоненты проверяются производителем на совместимость и при монтаже не требуются использовать какие-либо дополнительные переходники.

Сенсоры задних парктроников монтируются в задний бампер. Чтобы подключить передние парктроники, сенсоры соответственно устанавливаются в передний бампер. 4-зонные модели имеют по 6-8 датчиков, которые устанавливаются на оба бампера.

Последовательность подключения компонентов радара (на 4 и на 8 датчиков) вы можете видеть на фото ниже.

Блок управления парктроника размещается в защищенном от влаги месте, обычно в салоне или багажнике. Месторасположение дисплея – зеркало заднего вида, торпедо иди лобовое стекло. Подробное руководство по самостоятельной установке парктроника приводится далее.

Расстояние между датчиками парктроника

Куда ставить датчики, зависит от конструктивных особенностей вашей машины, в частности от её ширины. При установке на бампер 4-х сенсоров, интервал между ними варьируется в пределах 30-40 см. Если устанавливается 2 прибора, расстояние – от 60 до 80 см.

Расстояние от мест установки сенсоров до поверхности дорожного полотна составляет 50-80 сантиметров. Точное значение обычно указано в инструкции производителя. Важно установить сенсоры строго вертикально по отношению к дорожному полотну.

Из-за слишком низкого расположения они будут воспринимать землю как препятствие, что приведёт к ложным срабатываниям. При более высоком расположении увеличатся слепые зоны и при парковке можно зацепить бордюр или подобное препятствие.

Инструкция по подключению парковочного радара

Для установки 4-зонного парктроника (8 сенсоров) своими руками потребуются следующие инструменты:
• набор отвёрток;
• электродрель;
• маркер;
• рулетка;
• изолента;
• двусторонний скотч;
• силиконовый герметик.

Освободите карман багажника для установки в него блока управления. Для фиксации используйте двусторонний скотч.

В комплект парктроника обычно входит фреза – насадка на дрель. С её помощью просверливают отверстия в багажнике для прокладки кабеля и в бамперах для установки датчиков. Диаметр фрезы соответствует размерам датчиков.
Своими руками демонтируйте бампер, удалите с него загрязнения. Используя рулетку и маркер сделайте разметку. Задачу можно облегчить, если на очищенный бампер закрепить малярную ленту и уже на ней отмечать места установки сенсоров.

Первые две отметки поставьте на участках боковых закруглений бампера (слева и справа). Разделите расстояние между проставленными точками на три равных отрезка. На границах между ними проставьте ещё две точки. Таким образом вы разметили бампер под установку четырех сенсоров, между которыми будут равные интервалы.

После разметки оснастите электродрель фрезой и при умеренных оборотах просверлите отверстия в отмеченных местах. У фрезы края остро заточены – работая с ней, будьте осторожны.

Протяните провода в полученные отверстия. Нанесите на каждое полученное посадочное гнездо тонкий слой силиконового герметика и выполните установку датчиков. Если на их корпуса производителем нанесены стрелки, проследите, чтобы они указывали вверх. Действуйте аккуратно: не давите слишком сильно на устройство, вставляя его в отверстие, не тяните за провода.

Провода сгруппируйте в жгут с помощью хомута или изоляционной ленты. Протяните получившийся жгут в штатное отверстие, через которое проходят провода фары, предварительно сняв уплотнитель.

Таким же образом своими руками выполняется установка сенсоров парктроника на передний бампер. Провода передних сенсоров также должны быть проложены в багажник. Проводка проходит через моторный отсек и салон авто.
Кабель по салону прокладывается между крышей и обшивкой потолка. Можно сделать несколько зазоров в обшивке и с помощью веревки протягивать провод через них поэтапно.

Для прокладки кабеля к блоку управления, расположенному в багажнике, запрокиньте задние кресла и снимите напольное покрытие, панель задней стенки и левую боковую панель багажника.

В багажнике провод каждого датчика подсоединяется к соответствующему разъёму блока управления. Для облегчения этой задачи производители парктроников помечают разъёмы латинскими буквами.

К блоку управления подсоединяются и провода дисплея. Выбрав место установки дисплея своими руками зафиксируйте его с помощью двустороннего скотча.

Все компоненты парктроника должны быть закреплены надёжно, чтобы во время движения машины не произошло самопроизвольного отсоединения разъёмов. Важно, не только, как крепится оборудование, но и как проложена проводка. Проследите, чтобы провода не передавливались, не перекручивались и не были сильно натянуты.

Для питания парктроника, подключите блок управления к проводке фонарей заднего хода, чтобы напряжение подавалось только после включения задней передачи. Используйте электросхему своего автомобиля и не забудьте перед началом монтажа отключить его от питания.

Завершающий этап: регулировка и тестирование

Вы узнали, как правильно установить датчики парктроника и другие его компоненты самому, теперь очередь за настройками и тестированием.

Нужные кнопки располагаются на блоке управления или/и на дисплее. Порядок регулировки зависит от модели парктроника. Как включить режим настроек указывается в сопроводительной документации.
Обычно, для этого требуется длительное нажатие на кнопку управления. После этого путём коротких или длительных нажатий перебираете параметры, которые отображаются на дисплее и выбираете нужное значение.

Настройки производятся при включенной задней передаче. Таким образом вы сможете своими руками настроить чувствительность и расстояние срабатывания датчиков, яркость дисплея, громкость аудиосигнала.

Для тестирования выезжайте на ровную, безопасную площадку или дорогу. Используйте в качестве препятствия лист картона, длина и ширина которого не меньше 50 см. Других предметов в зоне действия датчиков не должно быть.
После включения зажигания и задней передачи проверьте, насколько корректно функционирует парктроник, как он определяет расстояние до препятствия и выводит информацию на дисплей, как работает звуковое оповещение.

При дальнейшей эксплуатации учитывайте, что после установки сенсоры корректно реагируют на препятствия при скорости движения задним ходом до 4 километров в час.

Источник

Установка переднего парктроника

В общем, установил парктроник спереди.

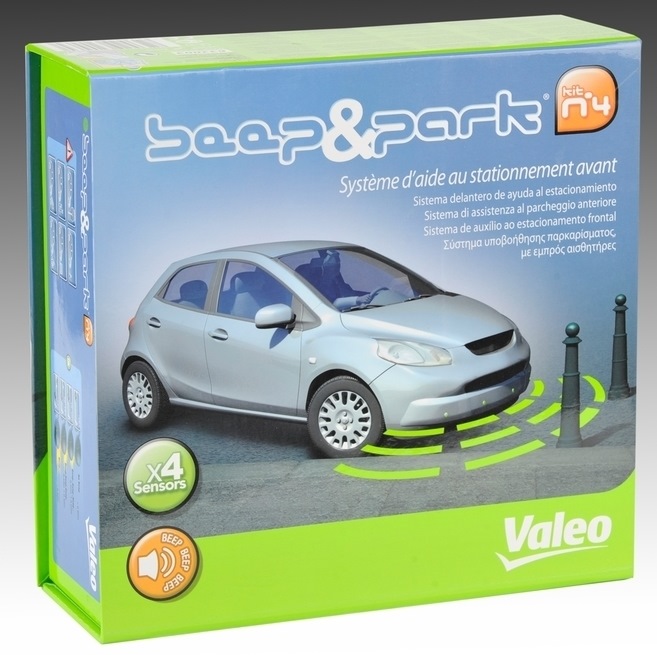

Мой выбор пал на парктроник Valeo 632003.

Хочется качественную вещь, а не китай. Чтобы работал в мороз и не надо было от пыли протирать или как мой сосед и от дождя)) Парктроник передний с черными матовыми датчиками. Как я понял есть и черный глянец но я не нашел. У моего знакомого я его купил за 2200 р. Что порадовало — в комплекте есть все, что необходимо для установки.

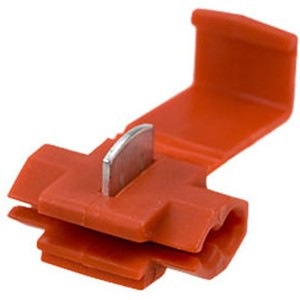

В комплекте были такие клеммы красные,

но они сыграли со мной злую шутку- свою функцию они не выполнили и в провода не врезались. Я уже было начал нервничать из-за того что придется снова снимать бампер. В итоге их я не использовал, пришлось по старинке подключаться к проводам.

В салон я установил такую вот кнопку. MRS-101-9-B цена 30 рублей)
www.chipdip.ru/product/mrs-101-9/

Она с фиксацией положения. Но как оказалось для моего парктроника достаточно просто на секунду замкнуть провода и он работает около минуты.

Далее опишу процесс снятия переднего бампера.

Выворачиваем колеса в противоположную сторону от той стороны, от которой будем откручивать саморезы. Используем головку TORX20. Всего 5 саморезов. Сначала три горизонтальных, потом один у юбки, потом отгибаем локер и откручиваем еще один вертикальный (он крепит бампер к кронштейну у крыла). Просовываем руку под локер и пытаем отщелкнуть бампер, при этом стараемся чтобы он как бы стремился отщелкнуться немного вверх от земли.

Теперь открываем капот. Отщелкиваем пистоны (их около 6 шт) и отручиваем винты (головка на 10), их 4 шт. Отщелкиваем бампер от телевизора и тянем на себя…

Отдельное слово скажу про то, что снизу я так и не смог снять бампер. Просто пипец какой то. Потратил около часа. Плюнул и просто отогнул сверху и этого для наших целей полностью хватило.

Обклеил бампер полоской малярного скотча, наметил на нем место отверстий согласно инструкции к парктронику. Скажу заранее что расстояние указанное в инструкции между двумя центральными датчиками должно быть не более 75 см, но это не реально, поэтому я установил на расстоянии 81 см.

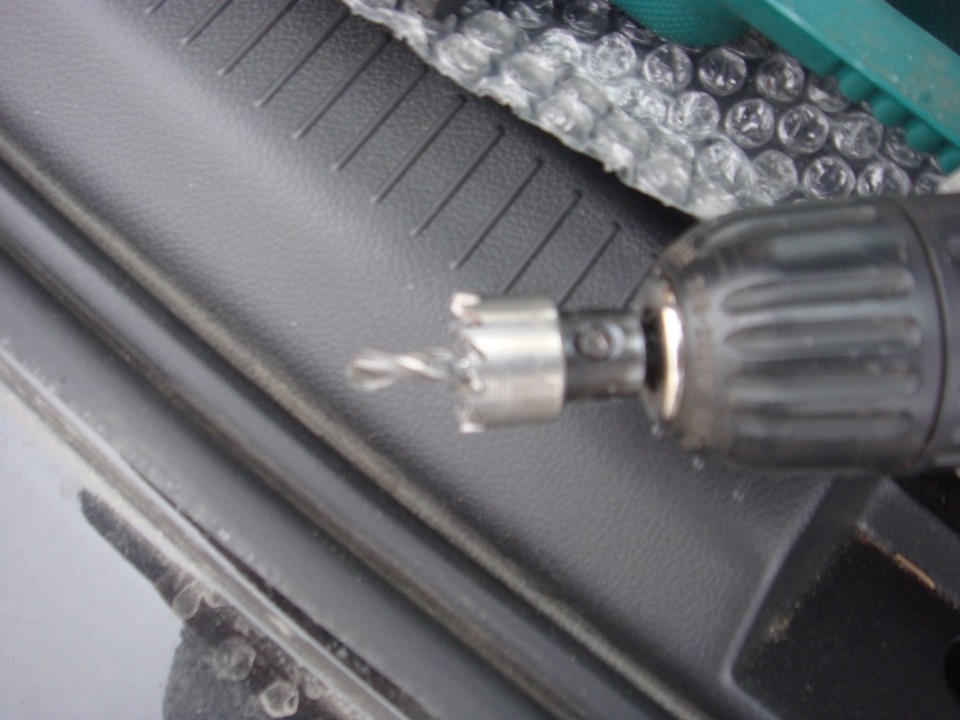

Где то читал что надо сверлить высокооборотистой дрелью, но я сверлил обычным шуруповертом и все получилось отлично.
Установил датчики, у них есть понятие «вверх».
Проставки не понадобились, хотя их в комплекте было аж 3 вида.
Проложил жгут, прикрепил стяжками из комплекта, жаль что они были по цвету кислотно зеленого цвета.

Далее привел фотки как протянуть провод через штатную резиновую заглушку. К нашей радости она было огромная! Находится она на перегородке моторного щита справа (у аккумулятора). Резина очень толстая и плотная, поэтому я просверлил в резинке дырку сверлом на 10. Примотал изолентой к толстой спице (или можно использовать проволоку) жгут проводов от парктроника и протянул в салон.

Источник

Установка парктроников своими руками

Это устройство при помощи звукового сигнала и изображения на дисплее помогают выполнить маневр или припарковаться, минуя критические (слепые) зоны. Такое оборудование оценит как начинающий водитель, так и профессионал.

Производители парктроников

На рынке представлены несколько компаний, производящих парктроники. Наиболее популярными считаются:

Из вышеперечисленных мы рекомендуем ParkMaster, как наиболее качественный и недорогой, занимающий лидирующие позиции на рынке парковочного оборудования.

Что нужно для установки датчиков парктроника в бампер

Для самостоятельной установки паковочного радара нужно иметь:

Наличие этих инструментов, позволит вам сэкономить на работе мастера и выполнить монтаж системы самому.

Установить парктроник без сверления бампера возможно, на рынке представлены модели, которые просто приклеиваются к бамперу. Однако мы не рекомендуем к покупке такое оборудование так-как велика вероятность того, что датчик в скором времени отвалится.

Разметка бампера

Чтобы закрепить элемент ровно, необходимо предварительно на бампере сделать разметку под датчики и камеру, тут пригодится молярный скотч. Размещать необходимо так, чтобы основная часть была ровно посередине между датчиками, установленными согласно инструкции. Это способствует их точной работе, отображению картинки на экране, звуковому сигналу.

Установка дисплея парктроника

Экраны отличаются дизайном, своими свойствами. Так производители предлагают установить:

У каждого свои преимущества. Если водитель лучше ориентируется на сигнал, то обычный звуковой вариант радара подойдет идеально. Использующим во время парковки стекло заднего вида понравится панель с возможностью вывода изображения на экран.

Установка дисплея парктроника имеет несколько способов. Так каждый водитель может прикрепить его на зеркало заднего вида, слева или справа от руля, настроить простое звуковое оповещение на передней панели.

Над зеркалом заднего вида.

Справа от водителя.

В зеркале заднего вида

С проекцией на лобовое стекло.

Такой широкий выбор вариантов установки, поможет индивидуально подобрать удобный дисплей парктроника именно для вас.

Чтобы легко заезжать и выезжать со стоянки и не опасаться за повреждение автомобиля во время парковки, обратитесь за установкой к специалистам. Мастера компании «Jinstall» выполнят работы на высоком уровне. Пример нашей работы.

Источник

Как выбрать парктроник для автомобиля и есть ли у них какая-нибудь разница

Парктроник помогает парковаться и безопасно проезжать по узкому участку дороги и между припаркованными автомобилями. Полезен водителям, особенно новичкам, либо тем, кто пересел на новую машину и еще не привык к ее габаритам.

Датчики парктроника врезают в бампер. Они посылают ультразвуковые сигналы, которые отражаются от препятствий вокруг автомобиля. На основе отраженных сигналов парктроник определяет расстояние до объекта и выводит его на экран, либо оповещает водителя звуком.

У парктроника бывает 4, 6 или 8 датчиков. Четыре устанавливаются только в задний бампер, дают полную информацию о том, что происходит сзади. Не контролируют объекты спереди, поэтому неудобно маневрировать на узких улицах или парковаться передом.

Шесть датчиков дают хороший обзор, но не полностью охватывают пространство спереди. Полезны для высоких машин, например, внедорожников, в которых не видно низкие бордюры.

Восемь датчиков устанавливают двумя способами:

— 4 на передний и 4 на задний бампер. С такой конфигурацией легко парковаться любым способом, можно не бояться столкновения с бордюром.

— 4 сзади, 2 спереди и 2 по бокам. Полный контроль пространства спереди и вокруг автомобиля, помогает маневрировать на тесной дороге и в потоке машин, видеть препятствия в слепых зонах.

Парктроники бывают проводные и беспроводные. Проводные дешевле, но чтобы их установить придется тянуть провода от бампера через салон. Беспроводные дороже, но удобнее — основной блок устанавливается в багажнике, информацию на дисплей передают радиоволны(используются крайне редко из-за не стабильной передачи сигнала).

Некоторые парктроники игнорируют выпирающие элементы автомобиля: запаску, решетку или фаркоп. Это нужно, чтобы датчик не воспринимал выступающие детали машина как преграду и реагировал только по делу — на посторонние объекты.

Датчики парктроника бывают обычными и скрытыми. Для скрытых не нужно сверлить отверстие, они эстетичные, но бесполезные из-за низкой чувствительности. Лучше установить врезной датчик, который точно даст сигнал о препятствии. В комплекте с врезным парктроником идет сверло, чтобы просверлить отверстия нужного размера.

Парктроники бывают разных цветов, но количество оттенков ограничено. Матовые датчики — под покраску. Другие красить можно, но аккуратно, тонким слоем. Иначе через год треснет корпус. Иногда в комплекте с парктроником идут проставки, которые изменяют угол обзора датчиков. Они нужны, если бампер сильно изогнут, чтобы парктроники смотрели только назад.

Парктроники сообщают о препятствиях по-разному. У простых моделей оповещение только звуковое — чем ближе препятствие, тем чаще парктроник пищит. Для контроля парковки не нужно отрываться от дороги и смотреть на экран, но громкая музыка заглушает сигнал. Некоторые оповещают словами — говорят, с какой стороны сработали датчики.

Парктроник с экраном показывает расстояние до объектов на дисплее. Простые устройства со шкалой оповещают о срабатывании датчиков, в центре иногда выводят расстояние. Модели с LED-экраном наглядно показывают контур автомобиля и препятствия вокруг — удобно для неопытных водителей.

Экран парктроника может крепится на:

— Зеркало заднего вида.

— Потолок в задней части салона — экран видно в зеркало заднего вида, не захламляет приборную доску.

Некоторые модели проецируют расстояние до объекта на лобовое стекло — не отвлекает от дороги. Но вывести так можно только цифры и шкалу, а не пиктограммы с LED-дисплея.

Существуют видеопарктроники — между датчиками и экраном устанавливают дополнительный прибор, который накладывает на изображение парковочные линии. С ними проще заехать на парковку ровно и оценить расстояние до бордюра.

Правильно выбрать количество датчиков или систему оповещения — только половина дела. Датчики парктроника — простые устройства, поэтому на рынке много дешевых моделей. Они менее чувствительны, быстро ломаются и промерзают зимой. Если датчик сломается, подходящую замену найти не получится. Брать китайский ноунейм — плохая идея.

Мы рекомендуем покупать фирменные парктроники, например: ParkMaster, Intro или AVS. У них надежные силиконовые провода и герметичный корпус, устойчивый к перепадам температур. К такому парктронику как ParkMaster, легко докупить новый датчик вместо сломанного.

Источник

На каком расстоянии ставить парктроники

Сегодня вкрячил себе парктроник «Cheetah», 4 датчика. Датчики поставил строго по инструкции и такая вот трабла: минимальная высота обнаруживаемого объекта более 50 см.
Датчики стоят на высоте 56 см, производитель рекомендует 50-80см.

Пользователи парктроников, подскажите, это нормально?
или парктроник г@$но?
А может это быть от того, что я их покрасил и залачил?

Нафига нужна такая приблуда? Или я с фирмой ошибся?

наличие парктроника не освобождает глаза от работы Wink
_________________

Нафига нужна такая приблуда?

Доволен как слон. Столбики высотой 0,5 метра ловит исправно.
И не забывайте: установка парктроника не означает автоматического отключения зрения и думалки! 😎

Мой 0,5 метра вроде то же ловит, только меня это не устраивает, между бампером и землей сантиметров 15 всего, а если не отключать думалку и зрение, то 0,5 метра и в зеркала-стекло видно.

Поюзаю конечно, может притремся

У меня универсал и проставки. Так, что вполне нормально всё.

Виктор-Вишня
Ну ты поезди с парктроником и без него при равных внешних факторах, а именно: позасовывайся в дырки на стоянке (в которые засунуться без выхода из машины или помощника нереально), посдавай задом в темноте ночью в ливень, а потом приходи, расскажи тут свое «ихмо«.

Madjahed
выдать еще горчичник?

Ну ты поезди с парктроником и без него при равных внешних факторах, а именно: позасовывайся в дырки на стоянке (в которые засунуться без выхода из машины или помощника нереально), посдавай задом в темноте ночью в ливень, а потом приходи, расскажи тут свое «ихмо».
_________________

Считаю применение их целесообразным, когда пересел с десятки на машину намного больших габоритов, чтобы попривыкнуть в первое время!

Виктор-Вишня и bootblack,
надеюсь, оба в курсе, что парковаться сдавая назад,
надо открыв дверь и слегонца, полукорпусом, выпав из авто

ПыСы. Ещё раз кто-нить приравняет парктроник к чайнику,
я мокрого места в теме не оставлю 😎

надеюсь, оба в курсе, что парковаться сдавая назад,
надо открыв дверь и слегонца, полукорпусом, выпав из авто Smile

Кир-кук какой грозный дядя попался, аж дражжуу весь Laughing
я припаркуюсь как угодно. могу открыв дверь и слегонца, полукорпусом, выпав из авто, могу и голову под днище засунуть, а могу и по зеркалам тем более габариты своей машины я прекрасно знаю. не кого не оскорбляю, но я не дамочка которая вчера приобрела права и автомобиль Very Happy
