Измерения по топографической карте

Понятие масштаба.

Местность на карте всегда изображается в уменьшенном виде. Степень уменьшения местности определяется масштабом карты.

Масштаб показывает во сколько раз длина линии на карте меньше соответствующей ей длины на местности. Масштаб указан – на каждом листе карты под южной (нижней) стороной рамки в числовом и графическом виде.

Численный масштаб обозначается на картах в виде отношения единицы к числу, показывающему, во сколько раз уменьшены длины линий на местности при изображении их на карте.

Пример: масштаб 1:50000 означает, что все линии местности изображены на карте с уменьшением в 50000 раз, т. е. 1 см на карте соответствует 50000 см на местности.

Количество метров (километров) на местности, соответствующее 1 см на карте, называется величиной масштаба. Она указывается на карте под численным масштабом.

Полезно запомнить правило : если в правой части отношения зачеркнуть два последних нуля 1:50000, то оставшееся число покажет, сколько метров на местности содержится в 1 см на карте, т. е. величину масштаба.

Линейный масштаб – графическое изображение численного масштаба в виде прямой линии с делениями (в километрах, метрах) для непосредственного отчета расстояний, измеряемых на карте.

Способы измерения расстояний по карте.

Расстояние по карте измеряют, пользуясь численным или линейным масштабом.

Расстояние на местности равно произведению длины отрезка, измеренного на карте в сантиметрах на величину масштаба.

Расстояние между точками по прямым или ломаным линиям измеряют обычно при помощи линейки, умножая это значение на величину масштаба.

Пример 1: по карте 1:50000 (СНОВ) измерить длину дороги от мукомольного завода в свх. Беличи (6511) до пересечения с железной дорогой.

Длина дроги на карте – 4, 6 см

Величина масштаба – 500 м

Длина дороги на местности 4,6х500 = 2300 м

Пример 2: по карте 1:50000 (СНОВ) измерить длину полевой дороги от Воронихи (7419) до моста через реку Губановку (7622). Длина дороги по карте равна 2 см + 1 см + 2, 3 см + 1, 4 см + 0,4 см = 7, 1 см. длина полевой дороги на местности 7, 1 х 500 = 3550 м.

Небольшие прямолинейные участки измеряют, пользуясь линейным масштабом без всяких вычислений. Для этого достаточно отложить циркулем расстояние между заданными точками на карте и, приложив циркуль к линейному масштабу, снять готовый отсчет в метрах или километрах.

Пример 3: по карте 1:50000 (СНОВ) определить длину озера Камышовое (7412) при помощи линейного масштаба.

Длина озера – 575 м.

Пример 4: пользуясь линейным масштабом определить длину реки Воронка от плотины (6717) до впадения в реку Соть.

Длина реки Воронка – 2175 м.

Для измерения кривых и извилистых линий используют либо циркуль-измеритель, либо специальный прибор – курвиметр.

При использовании циркуля – измерителя необходимо установить раствор циркуля, соответствующий целому числу метров (километров), а также соизмеримый с кривизной измеряемой линии.

Этим раствором проходят измеряемую линию, считая «шаги». Затем, пользуясь величиной масштаба, находят длину линии.

Пример 5: по карте 1:50000 (СНОВ) измерить длину участка реки Андога от железнодорожного моста до места впадения Андоги в реку Соть.

Выбранный раствор циркуля – 0,5 см.

Количество шагов – 6.

Величина масштаба – 500 м.

Длина участка реки Андоги на местности (0,5 х 6) х 500 + (0,2 х 500) = 1500 м + 100 м = 1600 м.

Для измерения кривых и извилистых линий используют также специальный прибор – курвиметр. Механизм этого прибора состоит из измерительного колесика, соединенного со стрелкой, которая движется по циферблату. При движении колесика вдоль измеряемой по карте линии стрелка передвигается по циферблату и указывает пройденное колесиком расстояние в сантиметрах.

Для измерения кривых линий курвиметром следует предварительно установить стрелку курвиметра на «0», а затем прокатить его по измеряемой линии, следя за тем, чтобы стрелка курвиметра двигалась по направлению движения часовой стрелки. Умножив показания курвиметра в см на величину масштаба, получают расстояние на местности.

Пример 6: по карте 1:50000 (СНОВ) при помощи курвиметра измерить длину участка железной дороги Мирцевск – Бельцово ограниченного рамкой карты.

Показания стрелки курвиметра – 33 см

Величина масштаба – 500 м

Длина участка железной дороги Мирцевск – Бельцово на местности составляет: 33х500 = 16500 м = 16, 5 км.

Точность измерения расстояния по карте.

Точность измерения расстояний по карте зависит от ее масштаба, погрешностей в составлении самой карты, помятости и деформации бумаги, рельефа местности, измерительных приборов, зрения и аккуратности человека.

Предельная графическая точность в топографии принята 0,5 мм 5% от величины масштаба карты.

Измеренные по карте расстояния получаются всегда несколько короче действительных. Это происходит потому что, по карте измеряются горизонтальные проложения, в то время как соответствующие им линии на местности наклонные, т. е. длиннее своих горизонтальных проложений.

Поэтому при расчетов приходится вводить соответствующие поправки на наклон линий.

Наклон линий — 10° поправка – 2% от длины линии

Наклон линий — 20° поправка – 6% от длины линии

Наклон линий — 30° поправка – 15% от длины линии

Измерение площадей по карте.

Площади объектов чаще всего измеряют подсчетом квадратов координатной сетки. Каждому квадрату сетки карт 1:10000 – 1:50000 на местности соответствует 1 км, 1:100000 – 4 км, 1:200000 – 16 км.

При измерении больших площадей по карте или аэрофотоснимку применяется геометрический способ, который заключается в измерении линейных элементов участка и последующем вычислении его по формулам.

Если участок на карте имеет сложную конфигурацию, его делят прямыми линиями на прямоугольники ( (а+в) х 2), треугольника ((ахв) : 2) и вычисляют площади полученных фигур, которые затем суммируют.

Площади небольших участков удобно измерять офицерской линейкой, имеющей специальные вырезы прямоугольной формы.

Площадь радиоактивного заражения местности рассчитывают по формуле для определения площади трапеции:

где R – радиус круга заражения, км

Понятие системы координат.

Координатами называются линейные или угловые величины, определяющие положение точки на плоскости или в пространстве.

Системой координат называется совокупность линий и плоскостей, относительно которых определяют положение точек, объектов, целей и т.п.

Существует множество систем координат, которые находят применение в математике, физике, технике, военном деле.

В военной топографии для определения положения точек (объектов, целей) на земной поверхности и на карте применяются географические, плоские прямоугольные и полярные системы координат.

Географическая система координат.

В этой системе положение любой точки на наземной поверхности определяется двумя углами – географической широтой и географической долготой, относительно экватора и начального (нулевого меридиана).

Географическая широта (В) – это угол, образованный плоскостью экватора и ответственной линией в данной точке земной поверхности.

Широты отсчитываются по дуге меридиана к северу и к югу от экватора от) 0° на экваторе до 90° у полюсов. В северном полушарии – южные широты.

Географическая долгота (L) – угол, образованный плоскость начального (нулевого) меридиана и плоскостью меридиана, проходящего через данную точку.

За начальный меридиан принят меридиан, проходящий через астрономическую обсерваторию в Гринвиче (около Лондона). Все точки на земном шаре, расположенные к востоку от начального меридиана имеют восточную долготу от 0° до 180° а к западу – западную долготу, также от 0° до 180°. Все точки, лежащие на одном меридиане имеют одинаковою долготу.

Разность долгот двух точек показывает не только их взаимное расположение, но и разницу во времени в этих точках. Каждые 15° по долготе соответствует 1 час, т. к. поворот Земли на 360° совершается на 24 часа.

Таким образом, зная долготу двух пунктов, легко определить разность местного времени в этих пунктах.

Географическая сетка на топографических картах.

Линии, соединяющие точки земной поверхности одинаковой широты, называется параллелями.

Линии, соединяющие точки земной поверхности одинаковой долготы, называются меридианами.

Параллели и меридианы являются рамками листов топографических карт.

Нижняя и верхняя стороны рамки являются параллелями, а боковые стороны – меридианами.

Широты и долготы рамки подписываются на углах каждого листа кары (прочитать и показать на карте и плакате). На крупномасштабных и среднемасштабных топографических картах стороны рамок разделены на отрезки, равные одной минуте. Минутные отрезки оттенены через один черной краской и разделены точками на части по 10 секунд.

Кроме того, непосредственно на карте показывается пересечения средних параллелей и меридианов и дается их оцифровка в градусах и минутах, а по внутренней рамке показываются штрихами 2-3 мм выходы минутных делений.

Это позволяет прочерчивать параллели и меридианы на карте, склеенной из нескольких листов.

Чтобы определить географические координаты, какой либо точки по топографической карте, нужно через эту точку провести линии параллели и меридиана. Для чего из этой точки опустить перпендикуляры на нижнюю (верхнюю) и боковую стороны рамки карты. После этого произвести расчеты градусов, минут и секунд по шкалам широт и долгот на сторонах рамки карты.

Точность определения географических координат по крупномасштабным картам составляет около 2-х секунд.

Пример: географические координаты условного знака аэродрома (7407) на карте СНОВ будут соответственно:

B = 54 45’ 23” – северной широты;

L = 18 00’ 20” – восточной долготы.

Система плоских прямоугольных координат.

Плоскими прямоугольными координатами в топографии называются линейные величины:

Эти координаты несколько отличаются от принятых в математике декартовых координат на плоскости. За положительное направление осей координат принято для оси абсцисс (осевой меридиан зоны) направление на север, для оси ординат (экватора эллипсоида) на восток.

Оси координат делят шестиградусную зону на четыре четверти, счет которых ведется по ходу часовой стрелки от положительного направления оси абсцисс Х. Положение любой точки, например точки М, определяется кратчайшим расстоянием до осей координат, то есть по перпендикулярам.

Ширина любой координатной зоны составляет на экваторе примерно 670 км, на широте 40 – 510 км, на широте 50 – 430 км. В северном полушарии Земли (I и IV четверти зон) знаки абсцисс положительные. Знак ординаты в IV четверти отрицательный. Чтобы не иметь отрицательных значений ординат при работе с топографическими картами, в точке начала координат каждой зоны величина ординаты принята равной 500 км, а ордината точки расположенной к западу от осевого меридиана зоны, будет всегда положительной и по абсолютному значению меньше 500 км, а ордината точки, расположенной к востоку от осевого меридиана, будет всегда больше 500 км.

Источник

Измерение расстояний, площадей и углов по карте

Масштабы карт

Масштаб карты показывает, во сколько раз длина линии на карте меньше соответствующей ей длины на местности. Он выражается в виде отношения двух чисел. Например, масштаб 1:50 000 означает, что все линии местности изображены на карте с уменьшением в 50000 раз, т. е. 1 см на карте соответствует 50000 см (или 500 м) на местности.

Масштаб указывается под нижней стороной рамки карты в цифровом выражении (численный масштаб) и в виде прямой линии (линейный масштаб), на отрезках которой подписаны соответствующие им расстояния на местности (рис. 1).

Здесь же указывается и величина масштаба — расстояние в метрах (или километрах) на местности, соответствующее одному сантиметру на карте.

Полезно запомнить правило: если в правой части отношения зачеркнуть два последних нуля, то оставшееся число покажет, сколько метров на местности соответствует 1 см на карте, т. е. величину масштаба.

При сравнении нескольких масштабов более крупным будет тот, у которого число в правой части отношения меньше. Допустим, что на один и тот же участок местности имеются карты масштабов 1:25000, 1:50000 и 1:100000. Из них масштаб 1:25000 будет самым крупным, а масштаб 1:100 000-самым мелким.

Чем крупнее масштаб карты, тем подробнее на ней изображена местность. С уменьшением масштаба карты уменьшается и количество наносимых на нее деталей местности.

Подробность изображения местности на топографических картах зависит от ее характера: чем меньше деталей содержит местность, тем полнее они отображаются на картах более мелких масштабов.

В нашей стране и многих других странах в качестве основных масштабов топографических карт приняты: 1:10000, 1:25000, 1: 50000, 1: 100000, 1: 200000, 1: 500000 и 1:1000000.

Используемые в войсках карты подразделяются на крупномасштабные, среднемасштабные и мелкомасштабные.

Измерение по карте прямых и извилистых линий

Чтобы определить по карте расстояние между точками местности (предметами, объектами), пользуясь численным масштабом, надо измерить на карте расстояние между этими точками в сантиметрах и умножить полученное число на величину масштаба.

Пример, на карте масштаба 1:25000 измеряем линейкой расстояние между мостом и ветряной мельницей (рис. 2); оно равно 7,3 см, умножаем 250 м на 7,3 и получаем искомое расстояние; оно равно 1825 метров (250х7,3=1825).

Небольшое расстояние между двумя точками по прямой линии проще определить, пользуясь линейным масштабом (рис. 3).

Для этого достаточно циркуль-измеритель, раствор которого равен расстоянию между заданными точками на карте, приложить к линейному масштабу и снять отсчет в метрах или километрах. На рис. 3 измеренное расстояние равно 1070 м.

Большие расстояния между точками по прямым линиям измеряют обычно с помощью длинной линейки или циркуля-измерителя.
В первом случае для определения расстояния по карте с помощью линейки пользуются численным масштабом (см. рис. 2).

Во втором случае раствор «шаг» циркуля-измерителя устанавливают так, чтобы он соответствовал целому числу километров, и на измеряемом по карте отрезке откладывают целое число «шагов». Расстояние, не укладывающееся в целое число «шагов» циркуля-измерителя, определяют с помощью линейного масштаба и прибавляют к полученному числу километров.

Таким же способом измеряют расстояния по извилистым линиям (рис. 4). В этом случае «шаг» циркуля-измерителя следует брать 0,5 или 1 см в зависимости от длины и степени извилистости измеряемой линии.

Для определения длины маршрута по карте применяют специальный прибор, называемый курвиметром (рис. 5), который особенно удобен для измерения извилистых и длинных линий.

В приборе имеется колесико, которое соединено системой передач со стрелкой.
При измерении расстояния курвиметром нужно установить его стрелку на деление 99. Держа курвиметр в вертикальном положении вести его по измеряемой линии, не отрывая от карты вдоль маршрута так, чтобы показания шкалы возрастали. Доведя до конечной точки, отсчитать измеренное расстояние и умножить его на знаменатель численного масштаба. (В данном примере 34х25000=850000, или 8500 м)

Точность измерения расстояний по карте: Поправки на расстояние за наклон и извилистость линий

Точность определения расстояний по карте зависит от масштаба карты, характера измеряемых линий (прямые, извилистые), выбранного способа измерения, рельефа местности и других факторов.

Наиболее точно определить расстояние по карте можно по прямой линии.
При измерении расстояний с помощью циркуля-измерителя или линейкой с миллиметровыми делениями средняя величина ошибки измерения на равнинных участках местности обычно не превышает 0,7-1 мм в масштабе карты, что составляет для карты масштаба 1:25000 — 17,5-25 м, масштаба 1:50000 – 35-50 м, масштаба 1:100000 – 70-100 м.

В горных районах при большой крутизне скатов ошибки будут больше. Это объясняется тем, что при съемке местности на карту наносят не длину линий на поверхности Земли, а длину проекций этих линий на плоскость.

Например, При крутизне ската 20° (рис. 6) и расстоянии на местности 2120 м его проекция на плоскость (расстояние на карте) составляет 2000 м, т. е. на 120 м меньше.

Подсчитано, что при угле наклона (крутизне ската) 20° полученный результат измерения расстояния по карте следует увеличивать на 6% (на 100 м прибавлять 6 м), при угле наклона 30° — на 15%, а при угле 40° — на 23%.

При определении длины маршрута по карте следует учитывать, что расстояния по дорогам, измеренные на карте с помощью циркуля или курвиметра, в большинстве случаев получаются короче действительных расстояний.
Это объясняется не только наличием спусков и подъемов на дорогах, но и некоторым обобщением извилин дорог на картах.

Поэтому получаемый по карте результат измерения длины маршрута следует с учетом характера местности и масштаба карты умножить на коэффициент, указанный в таблице.

Простейшие способы измерения площадей по карте

Более точно площади измеряют палеткой, представляющей собой лист прозрачного пластика с нанесенной на него сеткой квадратов со стороной 10 мм (в зависимости от масштаба карты и необходимой точности измерений).
Наложив такую палетку на измеряемый объект на карте, подсчитывают по ней сначала число квадратов, полностью укладывающихся внутри контура объекта, а затем число квадратов пересекаемых контуром объекта.

Каждый из неполных квадратов принимаем за половину квадрата. В результате перемножения площади одного квадрата на сумму квадратов получают площадь объекта.

По квадратам масштабов 1:25000 и 1:50000 площади небольших участков удобно измерять офицерской линейкой, имеющей специальные вырезы прямоугольной формы. Площади этих прямоугольников <в гектарах ) указаны на линейке для каждого масштаба гарты.

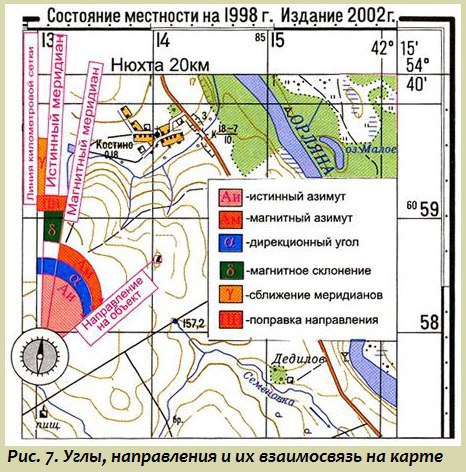

Азимуты и дирекционный угол. Магнитное склонение, сближение меридианов и поправка направления.

Истинный азимут (Аи) — горизонтальный угол, измеряемый по ходу часовой стрелки от 0° до 360° между северным направлением истинного меридиана данной точки и направлением на объект (см. рис. 7).

Магнитный азимут (Ам) — горизонтальный угол, измеряемый по ходу часовой стрелки от 0е до 360° между северным направлением магнитного меридиана данной точки и направлением на объект.

Дирекционный угол (α; ДУ) — горизонтальный угол, измеряемый по ходу часовой стрелки от 0° до 360° между северным направлением вертикальной линии координатной сетки данной точки и направлением на объект.
Магнитное склонение (δ; Ск) — угол между северным направлением истинного и магнитного меридианов в данной точке.

Поправка направления (ПН) — угол между северным направлением вертикальной линии координатной сетки и направлением магнитного меридиана. Она равна алгебраической разности магнитного склонения и сближения меридианов:

Измерение и построение дирекционных углов на карте. Переход от дирекционного угла к магнитному азимуту и обратно.

На местности при помощи компаса (буссоли) измеряют магнитные азимуты направлений, от которых затем переходят к дирекционным углам.
На карте наоборот, измеряют дирекционные углы и от них переходят к магнитным азимутам направлений на местности.

Дирекционные углы на карте измеряются транспортиром или хордоугломером.

Измерение дирекционных углов транспортиром производят в следующей последовательности:

— ориентир, на который измеряют дирекционный угол, соединяют прямой линией с точкой стояния так, чтобы эта прямая была больше радиуса транспортира и пересекала хотя бы одну вертикальную линию координатной сетки;
— совмещают центр транспортира с точкой пересечения, как показано на рис. 8 и отсчитывают по транспортиру значение дирекционного угла. В нашем примере дирекционный угол с точкой А на точку В равен 274° (рис. 8, а), а с точки А на точку С – 65° (рис. 8, б).

Переход от дирекционного угла к магнитному азимуту и обратно

Переход от дирекционного угла к магнитному азимуту и обратно выполняют тогда, когда на местности необходимо с помощью компаса (буссоли) найти направление, дирекционный угол которого измерен по карте, или наоборот, когда на карту необходимо нанести направление, магнитный азимут которого измерен, на местности с помощью компаса.

Для решения этой задачи необходимо знать величину отклонения магнитного меридиана данной точки от вертикальной километровой линии. Эту величину называют поправкой направления (ПН).

Поправка направления и составляющие ее углы — сближение меридианов и магнитное склонение указываются на карте под южной стороной рамки в виде схемы, имеющей вид, показанный на рис. 9.

Сближение меридианов (g) — угол между истинным меридианом точки и вертикальной километровой линией зависит от удаления этой точки от осевого меридиана зоны и может иметь значение от 0 до ±3°. На схеме показывают среднее для данного листа карты сближение меридианов.

Магнитное склонение (d) — угол между истинным и магнитным меридианами указан на схеме на год съемки (обновления) карты. В тексте, помещаемом рядом со схемой, приводятся сведения о направлении и величине годового изменения магнитного склонения.

Чтобы избежать ошибок в определении величины и знака поправки направления, рекомендуется следующий прием.
Из вершины углов на схеме (рис. 10) провести произвольное направление ОМ и обозначить дужками дирекционный угол ά и магнитный азимут Ам этого направления. Тогда сразу будет видно, каковы величина и знак поправки направления.

Если, например, ά = 97°12′, то Ам = 97°12′ — (2°10’+10°15′) = 84°47′.

Подготовка по карте данных для движения по азимутам

Движение по азимутам – это основной способ ориентирования на местности, бедной ориентирами, особенно ночью и при ограниченной видимости.
Сущность его заключается в выдерживании на местности направлений, заданных магнитными азимутами, и расстояний, определенных по карте между поворотными пунктами намеченного маршрута. Направления движения выдерживают с помощью компаса, расстояния измеряют шагами или по спидометру.

Исходные данные для движения по азимутам (магнитные азимуты и расстояния) определяют по карте, а время движения – по нормативу и оформляют в виде схемы (рис. 11) или вписывают в таблицу (табл. 1). Данные в таком виде выдают командирам, которые не имеют топографических карт. Если командир имеет свою рабочую карту, то исходные данные для движения по азимутам он оформляет непосредственно на рабочей карте.

В маршрут обычно включают дороги, просеки и другие линейные ориентиры, которые облегчают выдерживание направления движения. Поворотные пункты выбирают у ориентиров, легко опознаваемых на местности (например, постройки башенного типа, перекрестки дорог, мосты, путепроводы, геодезические пункты и т. п.).

Опытным путем установлено, что расстояния между ориентирами на поворотных пунктах маршрута не должны превышать 1 км при движении днем в пешем порядке, а при движении на машине – 6–10 км.

Для движения ночью ориентиры намечаются по маршруту чаще.
Чтобы обеспечить скрытный выход к указанному пункту, маршрут намечают по лощинам, массивам растительности и другим объектам, обеспечивающим маскировку движения. Необходимо избегать передвижений по гребням возвышенностей и открытым участкам.

Расстояния между выбранными на маршруте движения ориентирами на поворотных пунктах измеряют по прямым линиям с помощью циркуля-измерителя и линейного масштаба или возможно точнее – линейкой с миллиметровыми делениями. Если маршрут намечен по холмистой (горной) местности, то в измеренные по карте расстояния вводят поправку за рельеф.
